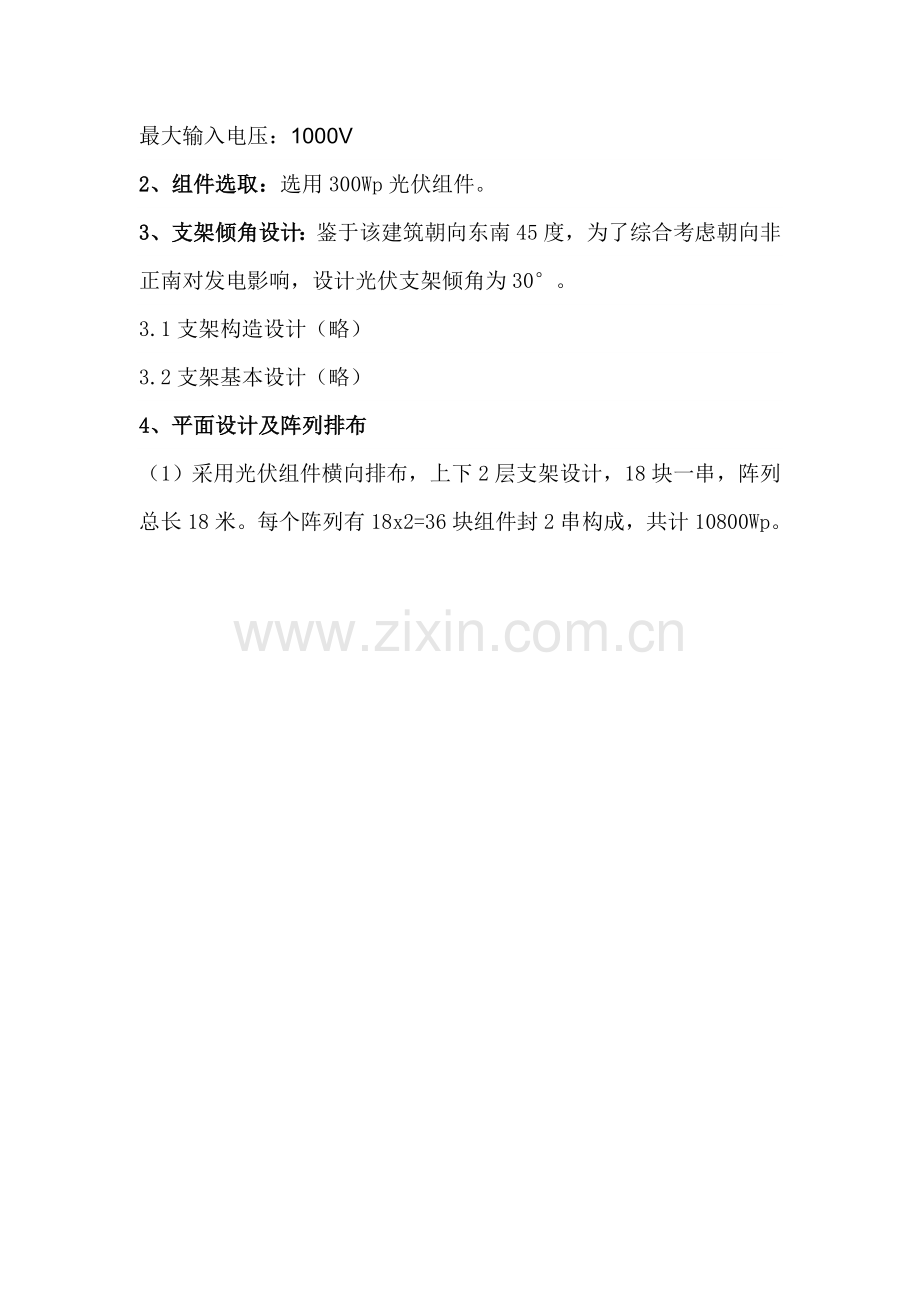

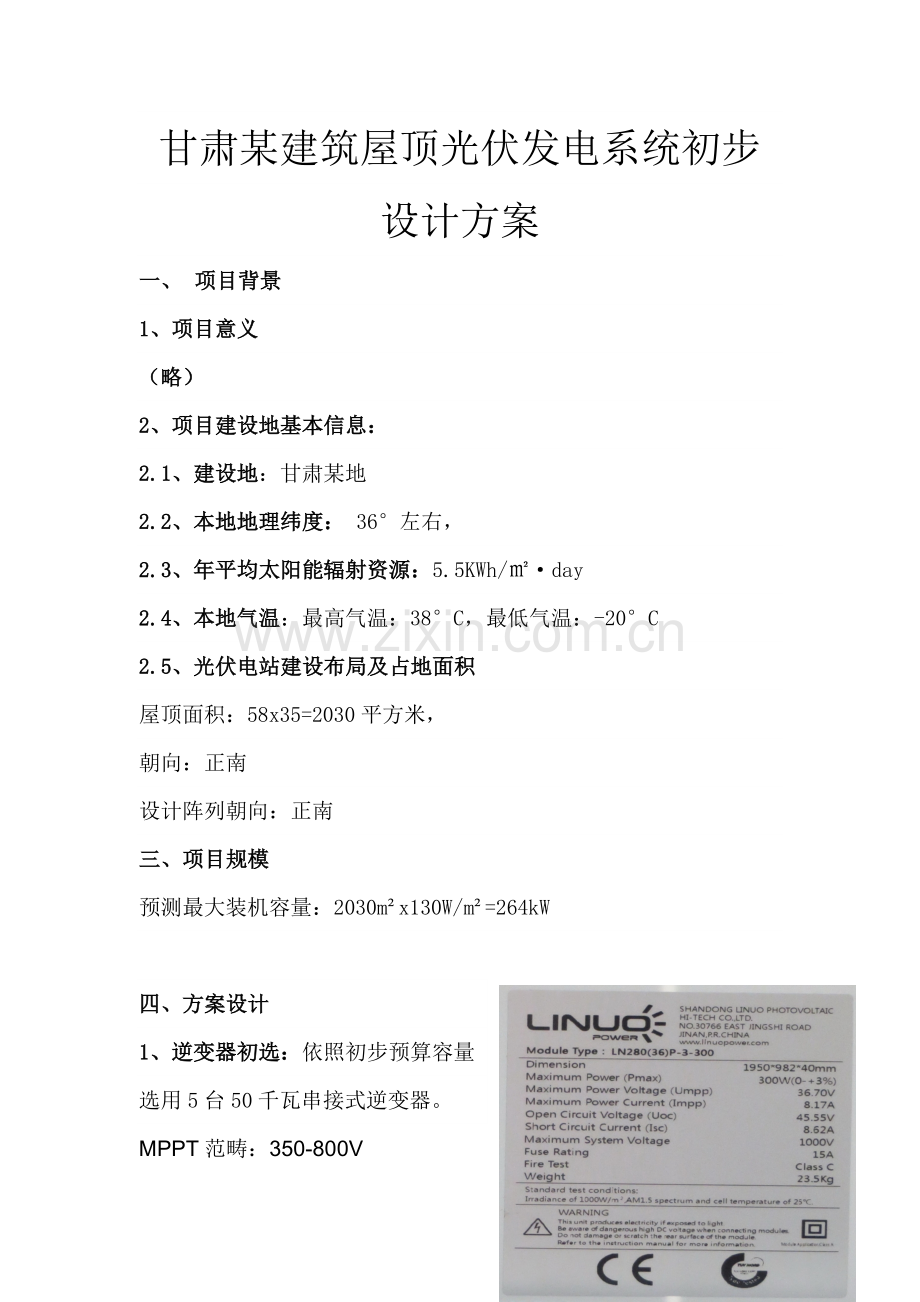

甘肃某建筑屋顶光伏发电系统初步设计方案一、 项目背景1、项目意义（略）2、项目建设地基本信息：2.1、建设地：甘肃某地2.2、本地地理纬度： 36左右，2.3、年平均太阳能辐射资源：5.5KWh/day2.4、本地气温：最高气温：38C，最低气温：-20C2.5、光伏电站建设布局及占地面积屋顶面积：58x35=2030平方米，朝向：正南设计阵列朝向：正南三、项目规模预测最大装机容量：2030mx130W/m=264kW四、方案设计1、逆变器初选：依照初步预算容量选用5台50千瓦串接式逆变器。MPPT范畴：350-800V最大输入电压：1000V2、组件选取：选用300Wp光伏组件。3、支架倾角设计：鉴于该建筑朝向东南45度，为了综合考虑朝向非正南对发电影响，设计光伏支架倾角为30。3.1支架构造设计（略）3.2支架基本设计（略）4、平面设计及阵列排布（1）采用光伏组件横向排布，上下2层支架设计，18块一串，阵列总长18米。每个阵列有18x2=36块组件封2串构成，共计10800Wp。（2）计算阵列占地投影宽度1.75米，遮阴间距2.34米，取值2.45米。错误：上面说，横向排布，上下2层支架设计，18块一串，阵列总长18米。L阵列斜长应为4米。投影宽度3.46米，遮阴间距4.91米.（3）设计布局8排,共计24个阵列，总设计安装容量259.2kWp（如果设计布局7排,共计21个阵列，总设计安装容量226.8kWp，先后空间比较大）5、总平面布置图：6、电路设计（略）五、投资预算：1、静态投资：序号项目单价(元)共计（万元）1259.2kWp电站单晶硅光伏组件3.20/Wp82.9425台50kVA逆变器等并网配件1.00/Wp253C型钢支架0.5/Wp13屋面混凝土基本0.1/Wp2.594电缆0.2/Wp5.18接入系统0.1/Wp2.595其她配件0.2/Wp5.186安装劳务费等0.65/W16.87其她0.2/Wp5.188赚钱、税、25%38.25共计196.712、动态(运营)费用（按每年计）：序号项目单价(元)共计（万元）1维护人员费用 0.22设备维修更换费用50000.53银行贷款利息 5税17%4.74共计5.44总投资约196.71万元人民币，折合每峰瓦7.58元人民币注：该预算不含土地或场地、特别地区运送等费用，劳务费支出仅供参照，实际支出应依照本地实际状况和管理水平计算。六、经济效益分析估算日发电量：259.2kWp5.5KWh/day80%=1140kWh/天年发电量：1140kWh/天365天=416100kWh年发电营业额：416100kWh*0.74元/kWh=30.79万元如果按照上网电价每度电为0.32元加0.42补贴电价，每度电实际收入为0.74元，电站寿命按25年计算：1、该电站年发电营业额： 416100kWh*0.74=30.79万元2、扣除运营费用和上缴税收外，年净收入25.35万元。3、投资回收周期=总投资/年收入=196.71（万元）/25.35（万元/年） =7.8年。预测该电站7.8年后回收投资，然后进入净收入期。4、寿命周期内可实现总收入约：25.35（万元/年）*25(年)*(1-1%/年(效率衰减)*25年/2 )=538.69万元5、净收入=总收入-总投资=538.69-196.71=341.98万元人民币七、 风险评估（略）八、 环境影响评价分析（略）九、 组织管理（略）十、 施工保障办法（略）
