广联达图形算量GCL整体操作综合流程图文教程详解.docx

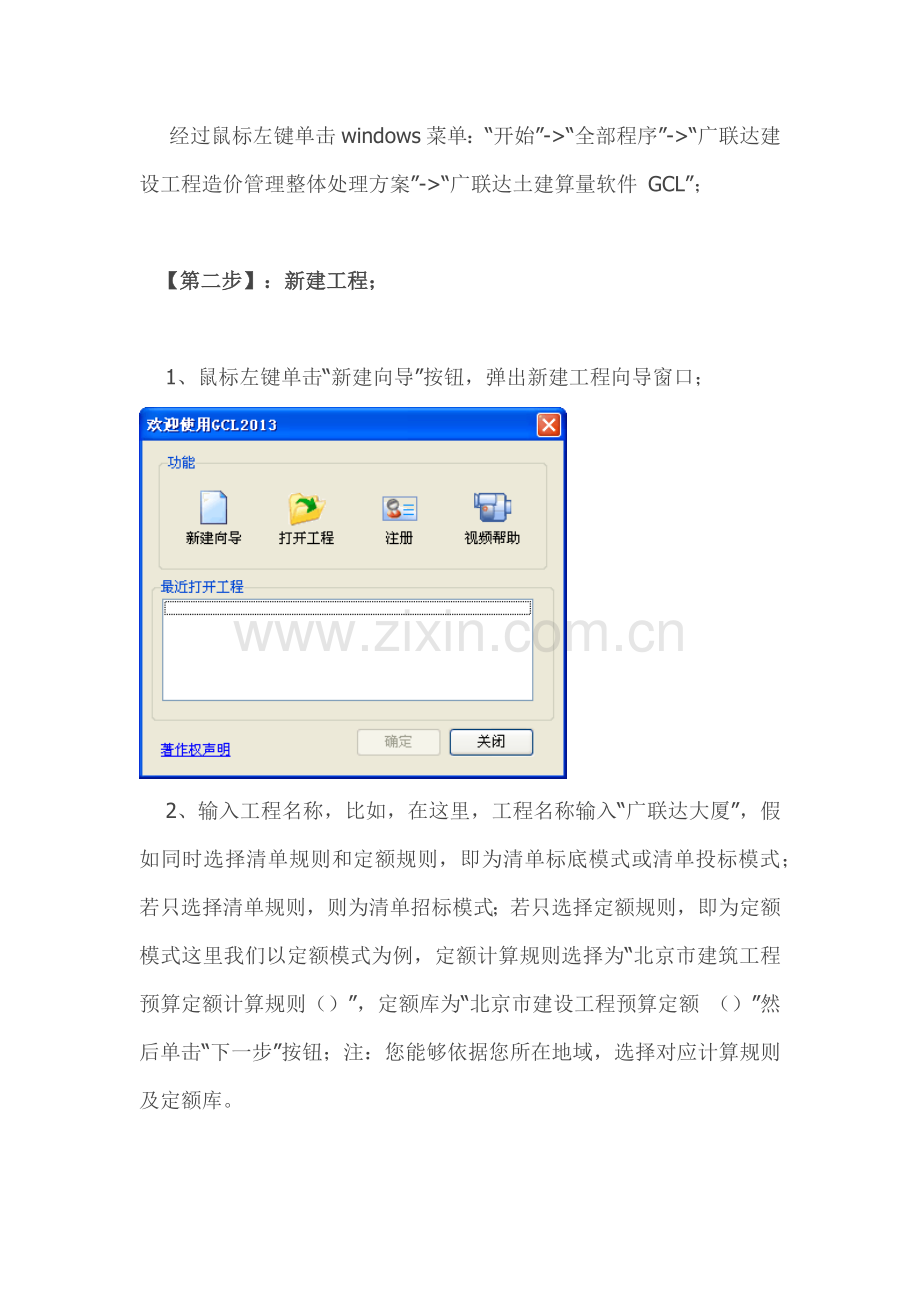

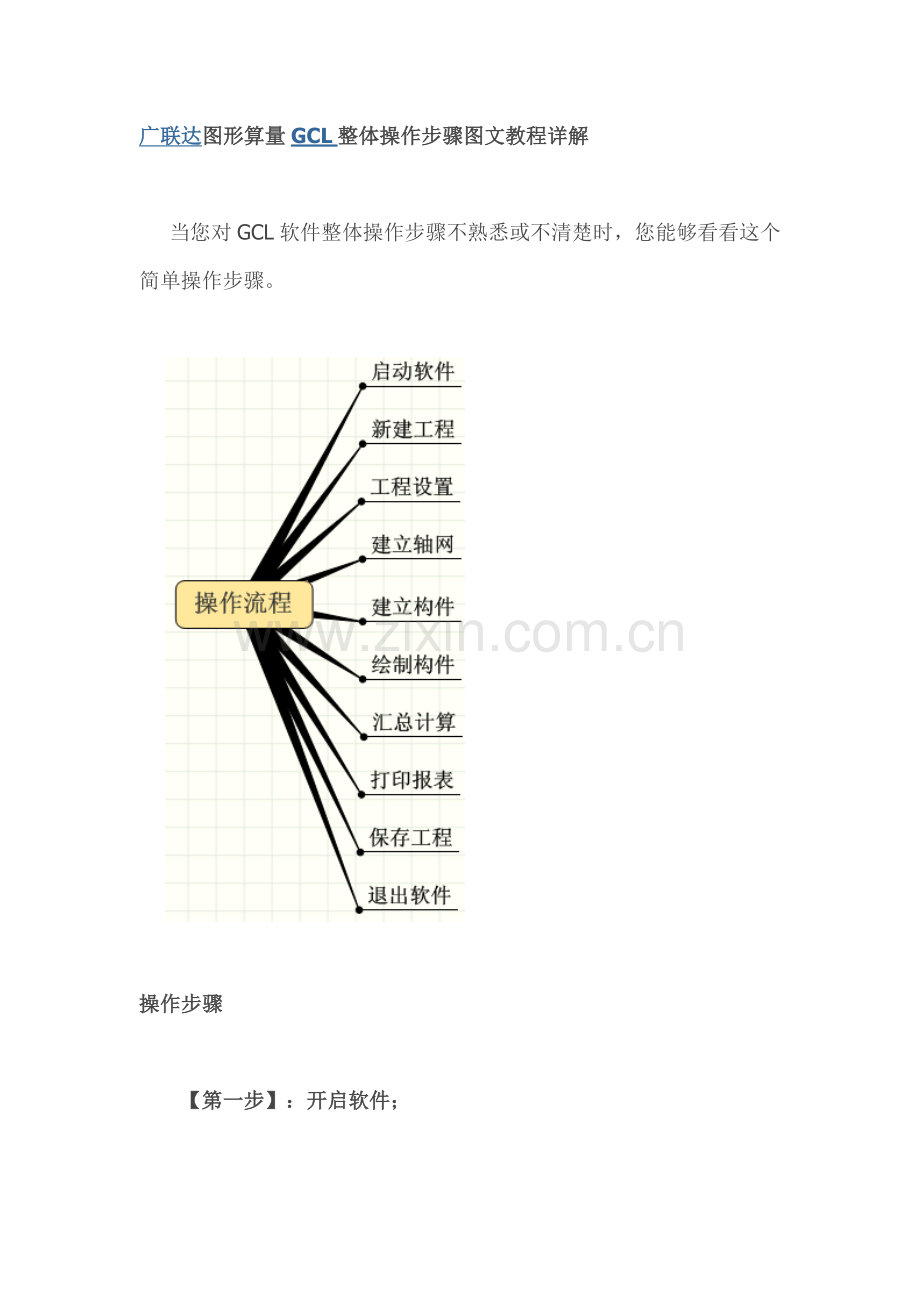

广联达图形算量GCL整体操作步骤图文教程详解 当您对GCL软件整体操作步骤不熟悉或不清楚时，您能够看看这个简单操作步骤。 操作步骤【第一步】：开启软件； 经过鼠标左键单击windows菜单：“开始”-“全部程序”-“广联达建设工程造价管理整体处理方案”-“广联达土建算量软件 GCL”； 【第二步】：新建工程； 1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口； 2、输入工程名称，比如，在这里，工程名称输入“广联达大厦”，假如同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（）”，定额库为“北京市建设工程预算定额 （）”然后单击“下一步”按钮；注：您能够依据您所在地域，选择对应计算规则及定额库。 3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所表示“完成”窗口； 4、点击“完成”按钮便可完成工程建立，显示下面界面。【第三步】：工程设置； 1、在左侧导航栏中选择“工程设置”下“楼层信息”页签； 2、单击“插入楼层”按钮，进行楼层插入，；3、依据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。 【第四步】：建立轴网； 1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型； 2、双击轴网，点击构件列表框工具栏按钮“新建”-“新建正交轴网”，教程库； 3、默认为“下开间”数据定义界面，在常见值列表中选择“3000”作为下开间轴距，并 单击“添加”按钮，在左侧列表中会显示您所添加轴距； 4、选择“左进深”，在常见值列表中选择“3000”，并单击“添加”按钮 ，依次添加三个进深尺寸。这么“轴网-1”就定义好了； 5、点击工具条中“绘图”按钮，自动弹出输入角度对话框，输入角度“0”，单击“确定”按钮，就会在绘图区域画上刚刚定义好轴网-1了。 【第五步】：建立构件； 建立构件和建立轴网相同，这里我们就以构件墙为例： 1、 鼠标单击构件树“墙”前面“+”号展开，选择“墙”构件类型。 2、点击工具菜单中“定义”按钮，左键单击构件列表中“新建”-“新建墙”按钮新建墙构件； 3、在属性编辑框界面显示出刚才所建立“Q-1”属性信息，您能够依据实际情况选择或直接输入墙属性值，比如类别、材质、厚度等，教程库搜集整理。 4、同时右侧会是套做法页面，软件默认已经选择了一个默认量表，选择量表计算项“体积”行，经过查询定额库或直接输入定额编号，比如“3-4”。 【第六步】：绘制构件； 1、套好做法后点击工具栏“绘图”按钮，切换到绘图界面，点击绘图工具栏“直线”按钮，在绘图区域绘制墙构件； 2、在轴网中点击1轴和A轴交点，然后再点击5轴和A轴交点，在屏幕绘图区域内会出现所绘制“Q-1”； 【第七步】：汇总计算； 1、左键点击菜单栏“汇总计算”； 2、屏幕弹出“确定实施计算汇总”对话框，点击“确定”按钮； 3、计算汇总结束点击“确定”即可。 【第八步】：报表打印； 1、在左侧导航栏中选择“报表预览”，弹出“设置报表范围”窗口，选择需要输出楼层及构件，点击“确定”。 2、在导航栏中选择您需要预览报表，在右侧就会出现报表预览界面，软件为大家提供了做法汇总分析、 构件汇总分析、指标汇总分析三大类报表，教程库。 【第九步】：保留工程； 1、点击菜单栏“文件”-“保留”菜单项； 注意：GCL工程默认保留路径为：C:我文档Grandsoft ProjectsGCL.0 2、弹出“工程另存为”界面，文件名称默认为您在新建工程时所输入工程名称，点击“保留”按钮即可保留工程。 【第十步】：退出软件。
