ATM机取款系统的系统分析与设计-本科实验报告.doc

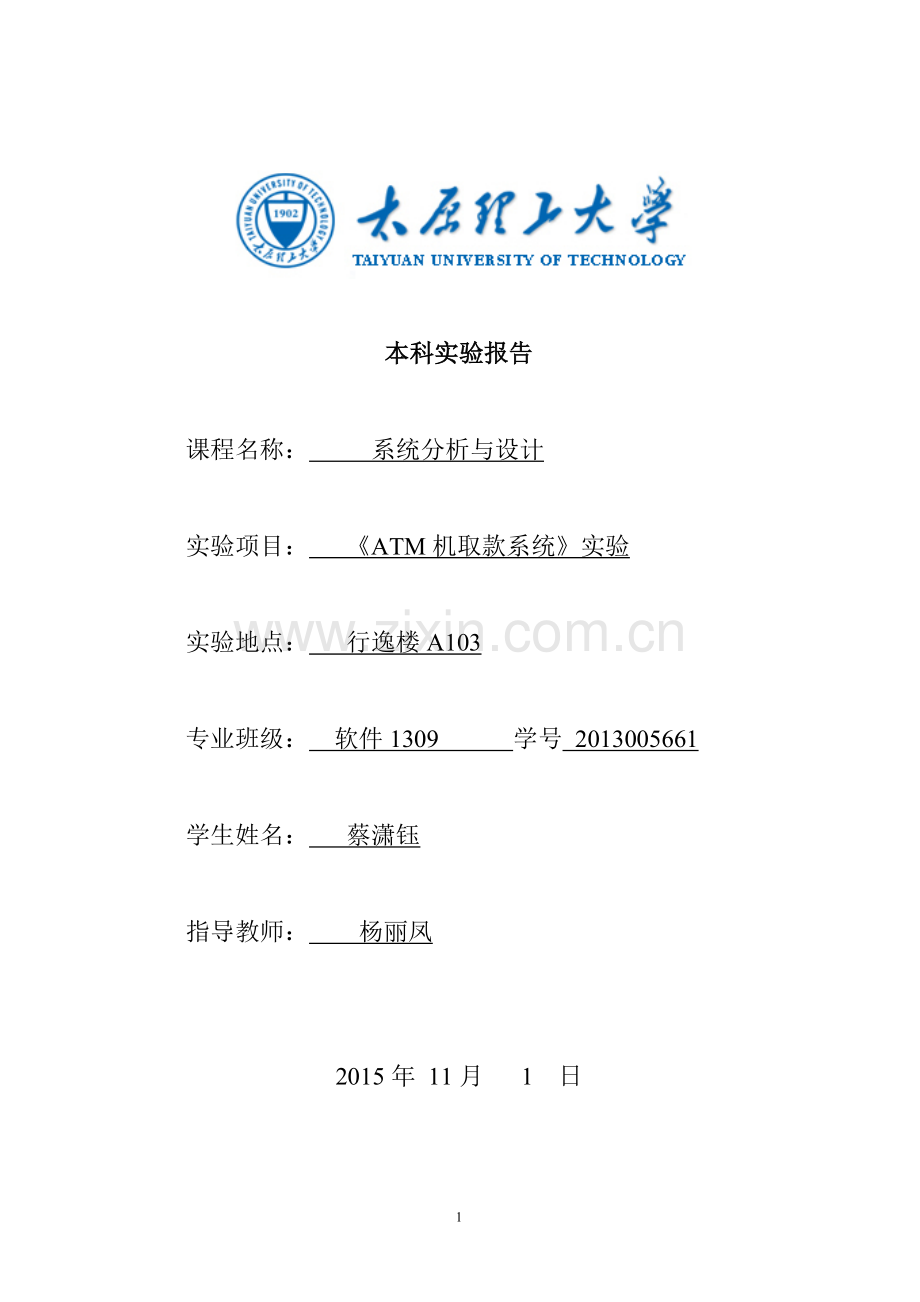

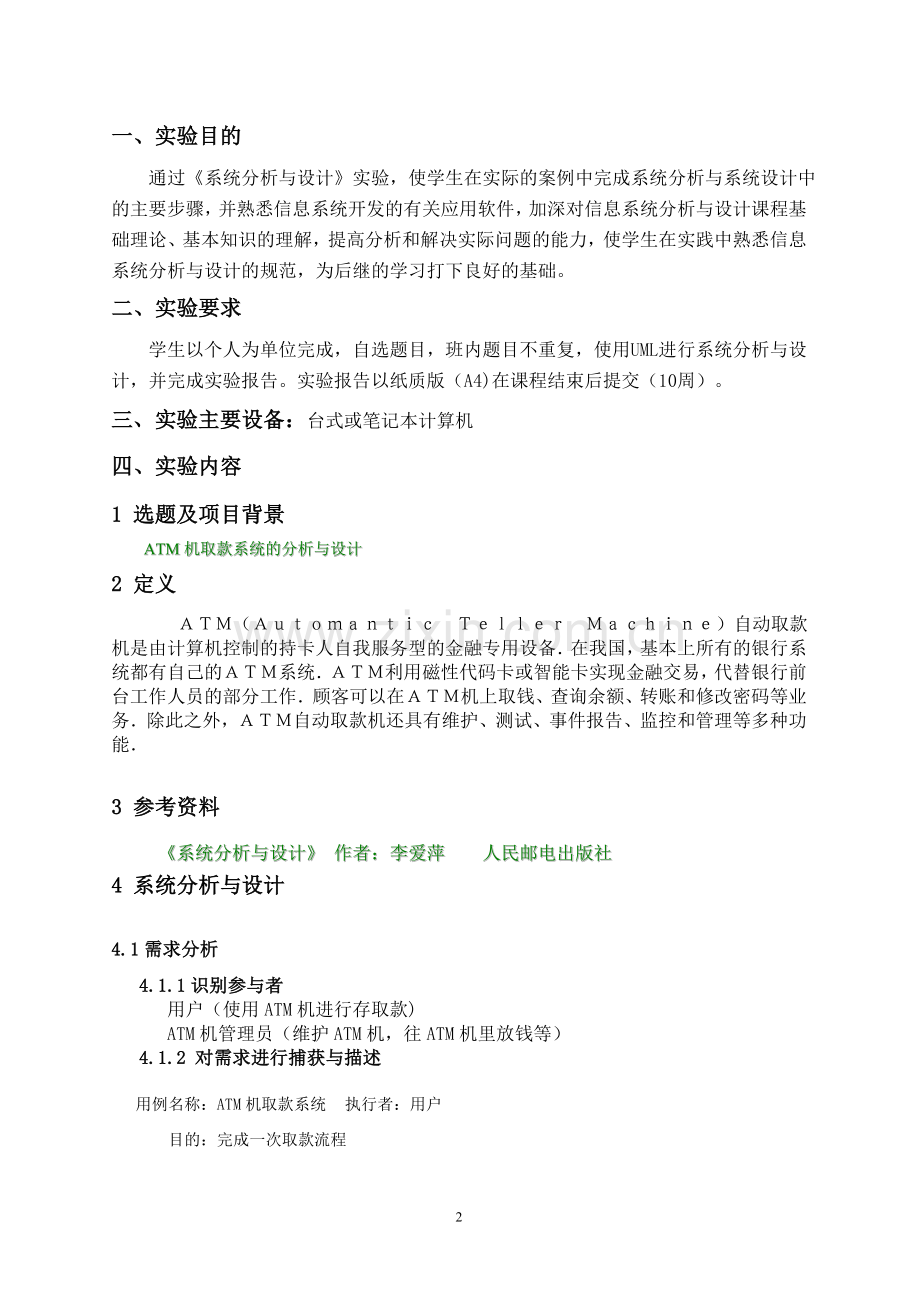

本科实验报告课程名称： 系统分析与设计 实验项目： ATM机取款系统实验 实验地点： 行逸楼A103 专业班级： 软件1309 学号 2013005661 学生姓名： 蔡潇钰 指导教师： 杨丽凤 2015年 11月 1 日一、实验目的 通过系统分析与设计实验，使学生在实际的案例中完成系统分析与系统设计中的主要步骤，并熟悉信息系统开发的有关应用软件，加深对信息系统分析与设计课程基础理论、基本知识的理解，提高分析和解决实际问题的能力，使学生在实践中熟悉信息系统分析与设计的规范，为后继的学习打下良好的基础。二、实验要求学生以个人为单位完成，自选题目，班内题目不重复，使用UML进行系统分析与设计，并完成实验报告。实验报告以纸质版（A4)在课程结束后提交（10周）。三、实验主要设备：台式或笔记本计算机四、实验内容1 选题及项目背景 ATM机取款系统的分析与设计2 定义 （）自动取款机是由计算机控制的持卡人自我服务型的金融专用设备在我国，基本上所有的银行系统都有自己的系统利用磁性代码卡或智能卡实现金融交易，代替银行前台工作人员的部分工作顾客可以在机上取钱、查询余额、转账和修改密码等业务除此之外，自动取款机还具有维护、测试、事件报告、监控和管理等多种功能3 参考资料 系统分析与设计 作者：李爱萍 人民邮电出版社4 系统分析与设计4.1需求分析 4.1.1识别参与者 用户（使用ATM机进行存取款) ATM机管理员（维护ATM机，往ATM机里放钱等） 4.1.2 对需求进行捕获与描述 用例名称：ATM机取款系统 执行者：用户 目的：完成一次取款流程 100.1用户卡号100.2用例概述该用例描述一个用户取款的流程100.3参与者：普通用户101.4前置条件（Pre-Conditions）把卡插入ATM机，登陆ATM机银行系统100.5后置条件（Post-Conditions）系统核实用户信息100.6事件流用户取款流程100.6.1基本事件流（Basic Flow）1) 将银行卡插入ATM机2) 输入密码确认登陆3) 系统核实用户信息是否正确4) 登陆到ATM机系统后选择存款，取款，转账，查询余额，还是修改密码5) 选择取款业务6) 系统提示用户输入取款的数目7) 用户输入取款数目8） ATM机银行系统核实用户信息，账户余额是否充足9） 余额充足，出钞；不足，提示余额不足10） 交易完成，退卡100.6.2扩展事件流（Alternative Flows）（替代第步）：如果用户办理其它业务，可选取其它业务选项（替代第步）：取款数额一次不能超过5000，一天取款不能超过20000：（替代第步）账户没有欠费信息，且账户余额充足，ATM机内的余额也充足，则出钞。若用户账户余额不足，提示：您的账户余额不足。） 4.1.3 用例图 通过已掌握的需求，初步了解系统所要完成的功能。下面给出用例图。 图4.1 参与者用例图 4.1.4 分析与讨论1) 建模用例图的步骤、方法？1.识别系统的参与者；2.确定用例 ；3.明确参与者与用例间的关系 2) 如何识别系统的参与者？应该如何划分用例，应注意哪些问题？ 1.谁使用系统的主要功能；2.谁改变系统的数据；3.谁从系统中获取主要信息。3) 心得 心得：用例图能直观的反应参与者与用力之间的关系，简单明了。确定参与者1、客户使用ATM自动取款机进行现金交易。进行取款、查询余额、设置密码、修改密码、转账等操作。 2、银行管理员对用户的需求进行接收，通过与数据库的交互，根据对用户应用服务的响应，更新数据库中用户的信息。参与者的用例图1、参与者用例图 参与者用例图如图4.1所示。参与者能够通过该系统进行如下活动。（1）用户插入银行卡（2）输入银行卡密码（3）查询余额（4）进行操作（6）管理员执行用户的请求（5）结束取出银行卡心得：用例图能直观的反应参与者与用力之间的关系，简单明了。4.2 建立对象模型 4.2.1 候选类的数据字典 4.2.2定义类与画出类图 确定系统参与者的属性1、银行储户银行储户类：它的属性主要包括：用户名、用户ID、用户密码。它的操作主要包括：存钱、取钱以及其他操作 2、ATM机ATM机类：ATM机ID。操作主要包括：收款、吐款、其他服务。银行储户和银行管理员的基本类图如图2.3所示。3、银行管理员图4.2.1 参与者的基本类图4.2.2 确定系统主要业务实体类1、账户类账户类：它的属性主要包括账户类型、账户号、余额。操作主要包括添加账户、查询余额、结算等。 2、ATM系统l 账号库l 银行储库图4.2.2 业务实体类的基本类图4.2.3 确定系统类之间的关系ATM机系统的系统类图如图4.2.3所示。图4.2.3 系统类图 4.2.4包图 对于大型复杂系统，常需要把大量的模型元素用包组织起来，以方便处理。对所选系统的类进行分组，以便更清晰地了解系 统的结构。 4.2.5分析与讨论 1）建模类图的步骤、方法？ 1识别系统的用例和角色 2.进行系统的分析并丑行出类 3.设计类和类之间的行为 2）识别类有哪些方法，你是如何识别类的 ？ 1. 依据参与者确定类 2. 有些累属于关联类 3）解释关联的多重性？如何确定类的属性、操作、类之间的关联关系、组织类之间的继承？关联表示了对象间的结构关系，在建模过程中通导航要说明在一个关联实例中有多少个相互练剑的对象，这就是关联的多重性。一旦识别出大部分类，关联关系及其多重性就可以通过继承重新使用类图，使用继承共用公共结构来组织类，继承为确定类之间的共性提供了有效途径。 4.3 建立动态模型系统的动态行为模型由交互图（顺序图和协同图）、状态机图和活动图表达。在系统的分析和设计中应当对主要的Use Case和对象类绘制这些图形，以便分析系统的行为，印证和修改系统的静态结构，满足用户的需求，达到系统的目标。 4.3.1顺序图图4.3.1ATM操作顺序图 4.3.2 通信图 图4.3.2 ATM操作通信图 4.3.3活动图活动图的主要作用是表示系统的业务工作流和并发处理过程。针对自选系统主要的业务工作流绘制活动图。绘制活动图需要确定参与活动的对象、动作状态、动作流，以及对象流。4.3. 创建活动图系统的活动图是用来描述系统的参与者是如何协同工作的。ATM机系统（本系统）可以创建取款、存款和转账的活动图。1、存款活动图具体的活动过程描述如下：（1）插卡登录输入存款请求。（2）验证用户执行请求。（3）用户放入现金，存款结束退卡。根据上述过程，创建存款的活动图如图2.11所示。图4.3.3 存款活动图2、转账活动图具体的活动过程描述如下：（1）插入银行卡请求转账操作。（2）验证用户、并输入转账信息。（3）转账结束，退卡。根据上述过程，创建转账的活动图如图4.3.4所示。图4.3.4 转账活动图3、取款活动图具体的活动过程描述如下：（1）用户插卡并登录。（2）查询余额并输入取款金额。（3）取款完毕取出银行卡。根据上述过程，创建取款的活动图如图4.3.5所示。图4.3.5 取款活动图 4.3.4状态图状态机图表现一个对象（类）的生命史。对于一些实现重要行为动作的对象应当绘制状态机图。绘制状态机图需要确定一个对象的生命期可能出现的全部状态，哪些事件将引起状态的转移，将会发生哪些动作。（绘制所选系统的一个对象的状态图并解释说明）本系统具有明确状态转换的类是插卡、登录和选择服务。1、ATM机系统包含插卡、登录和选择服务等几种状态，它们之间的转化规则如下：（1）插卡后请求输入密码登录。（2）输入正确密码登录。（3）输入密码错误返回重新输入，当输入三次错误时系统自动退出。（4）成功登录后选择相应的服务。根据ATM机系统的各种状态和转化规则，创建ATM机系统的状态图如图4.3.6所示。 图4.3.6ATM机状态图 4.3.5 分析与讨论 比较顺序图与通信图、 活动图与状态图的应用。 顺序图和协作图之间可以无损完全转换。活动图（activity diagram，动态图）是阐明了业务用例实现的工作流程。业务用例工作流程说明了业务为向所服务的业务主角提供其所需的价值而必须完成的工作。业务用例由一系列活动组成，它们共同为业务主角生成某些工件。工作流程通常包括一个基本工作流程和一个或多个备选工作流程。工作流程的结构使用活动图来进行说明。活动图是状态图的一种特殊形式。其中所有或多数状态都是活动状态，而且所有或多数转移都在源状态中的活动完成时立即触发。状态图(Statechart Diagram)是描述一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处的状态对不同的事件做出反应的。通常我们创建一个UML状态图是为了以下的研究目的：研究类、角色、子系统、或组件的复杂行为。状态图用于显示状态机（它指定对象所在的状态序列）、使对象达到这些状态的事件和条件、以及达到这些状态时所发生的操作。顺序图是将交互关系表示为一个二维图。纵向是时间轴，时间沿竖线向下延伸。横向轴代表了在协作中各独立对象的类元角色。类元角色用生命线表示。当对象存在时，角色用一条虚线表示，当对象的过程处于激活状态时，生命线是一个双道线。顺序图是一种动态建模方法。 UML顺序图一般用于：确认和丰富一个使用情境的逻辑。4.4物理模型4.4.1 建立构件图系统实现的源代码、二进制码、执行码可以按照模块化的思想，用构件分别组织起来，明确系统各部分的功能职责和软件结构。（学生补充自选系统的运行软件织成的构件图并解释说明，如果需要，可以绘制系统的源代码、二进制码和执行码的构件的跟踪关系图。）在ATM系统中，我们可以对系统的主要参与者和主要的业务实体类分别创建对应的构件进行映射。 我们根据类图创建系统构件图，包括银行构件（Bank）、客户构件（Customer）、银行职员构件（Clerk）、界面构件（Form）、账户构件（Account）、账户管理构件（Transaction）和主程序构件。 图4.4.1 系统构件图4.4.2 建立部署图在ATM系统中，系统包括四种节点，分别是：数据库服务器（Database Server）节点，负责数据的存储；系统服务器（Bank Server）节点，用于处理系统的业务逻辑；内部客户端节点（In Client）和外部客户端节点(Out Client)，使用者通过客户端登录系统进行操作。图4.4.2 系统部署图1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！18
