贵州建工集团第六建筑工程有限责任企业
纳电家园二期建设项目一标段工程
悬挑安全防护棚施工方案

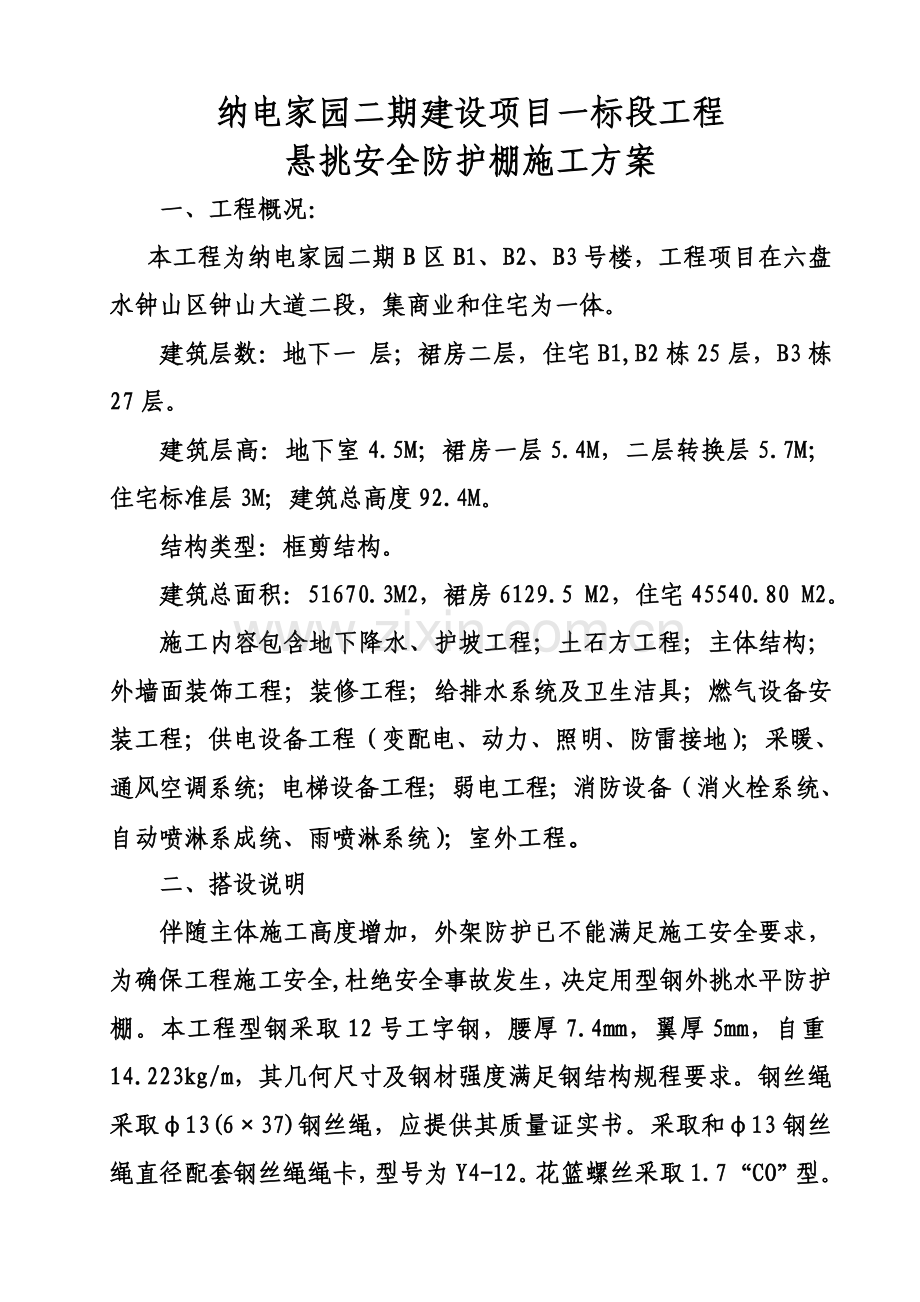

一、工程概况：
本工程为纳电家园二期B区B1、B2、B3号楼，工程项目在六盘水钟山区钟山大道二段，集商业和住宅为一体。
建筑层数：地下一 层；裙房二层，住宅B1,B2栋25层，B3栋27层。
建筑层高：地下室4.5M；裙房一层5.4M，二层转换层5.7M；住宅标准层3M；建筑总高度92.4M。
结构类型：框剪结构。
建筑总面积：51670.3M2，裙房6129.5 M2，住宅45540.80 M2。
施工内容包含地下降水、护坡工程；土石方工程；主体结构；外墙面装饰工程；装修工程；给排水系统及卫生洁具；燃气设备安装工程；供电设备工程（变配电、动力、照明、防雷接地）；采暖、通风空调系统；电梯设备工程；弱电工程；消防设备（消火栓系统、自动喷淋系成统、雨喷淋系统）；室外工程。
二、搭设说明
伴随主体施工高度增加，外架防护已不能满足施工安全要求，为确保工程施工安全,杜绝安全事故发生，决定用型钢外挑水平防护棚。本工程型钢采取12号工字钢，腰厚7.4mm，翼厚5mm，自重14.223kg/m，其几何尺寸及钢材强度满足钢结构规程要求。钢丝绳采取φ13(6×37)钢丝绳，应提供其质量证实书。采取和φ13钢丝绳直径配套钢丝绳绳卡，型号为Y4-12。花篮螺丝采取1.7“CO”型。预埋件采取φ20圆钢制作成预埋环埋设于钢筋混凝土构件中，作为工字钢悬挑根部受力点。工字钢悬挑式水平防护棚用于主楼主体结构施工阶段安全防护，关键为了预防高空落物伤人。固定式水平防护棚设于B1#、B2#楼结构标高44.200m，搭设外挑宽度为4米，沿建筑物轮廓四面设置。
三、工字钢悬挑式防护棚结构要求
1、悬挑式防护棚由悬挑工字钢、钢丝拉索、立杆（外栏杆）、横杆、预埋件等组成，悬挑工字钢间距1.8米,立杆（外栏杆）纵距la=1.8米。
2、悬挑工字钢总长6米，外挑4米，在结构标高44.200m处埋设拉环，假如在预埋时不慎遗漏，那么可采取电锤打孔，用φ20圆钢制作成预埋环，将悬挑工字钢伸入预埋环中固定，在工字钢伸入预埋环后根部设置两扣件预防悬挑工字钢滑脱。
3、立杆（外栏杆）置于悬挑工字钢端部，高1.2米，工字钢顶端先电焊直径22三级钢筋，高度200。栏杆立杆用φ38钢管插入预先焊接钢筋内，再和工字钢焊接，并于距底部300高处设置一道横杆，用于捆绑挡脚板，立杆均以黄、黑油漆相间涂刷。
4、外侧栏杆刷红白色，采取白色竹胶板，用16#铅丝捆绑。
5、水平防护板设在悬挑工字钢上，底部选择长约3米，宽约0.3米，厚约４～5mm楠竹制作竹串片板。上部选择0.5cm厚竹胶板进行封底。当竹串片板长度小于2m时，采取两根小横杆，小横杆连接在悬挑槽钢端部和根部横杆上，并将脚手板两端和小横杆可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150mm，拐角要交圈，不得有探头板。
四、悬挑防护棚设计和验算
1、设计参数
1.1、永久荷载G1K
构配件自重，竹串片脚手板自重标准值取0.35kN/m2、栏杆和挡脚板自重标准值取0.14kN/m、密目网自重标准值为0.003kN/m2。
1.2、可变荷载G2k
施工均布活荷载按装饰脚手架取2kN/m2；
2、悬挑槽钢及拉索设计和验算
2.1、搭设形式

2.2、挑杆受力简图
受力简图以下：

其中：P为外防护栏杆传来轴向力设计值；
N为钢丝绳拉力；
VS、Vb为支座反力；
W为工字钢自重
2.3、内力计算
由平衡方程得：
P+ VS+W +Nsin45°=0
Vb+ Ncos45°=0
0.85P+1.75P+0.85W=1.75Ncos45°/0.93
防护栏杆自重设计值P=0.35+0.14+0.003=0.49kN。悬挑工字钢自重W=14.223kg/m×4m=57kg=0.57(kN)，经求解得：N=12.56kN。
2.4、φ18圆钢受拉校核
φ18圆钢所受拉力为Vs1/2=4.78/2=2.39kN，安全系数取为10，则φ18圆钢设计拉力值为Ncu=23.9kN。
φ18圆钢许用拉力为3.14×92×205=52.14kN>Ncu，∴φ18圆钢使用安全。
2.5、钢丝绳选择
由前述计算得悉，钢丝绳拉力为12.56kN，按作无弯曲吊索考虑安全系数取为8。故钢丝绳选择破断拉力总和值取12.56×8=100.48kN。查五金手册取φ13(6×37)钢丝绳即可满足要求。
五、水平防护棚搭设
1、工艺步骤
在结构楼面上按1.8M间距埋设预埋环┈┄→ 混凝土浇筑后在预埋环中安置悬挑型钢┈┄→钢管校正、1.2米高防护架立杆定位┈┄→铺设脚手板┈┄→立杆挂竹胶板┈┄→上层楼面混凝土中埋拉环间距3.6米┈┄→设置斜拉钢丝绳┈┄→防护架上满铺竹跳及竹胶板┈┄→外防护栏杆设置、满挂竹胶板，涂刷黄、黑相间颜色。
2、施工准备
技术人员应熟悉各个部位及高度结构改变，组织必需物料进场，以备悬挑安全防护棚搭设使用；相关作业班组应组织足够作业人员，准备悬挑安全防护棚搭设；同时在施工前，应该组织相关技术人员和安质人员对作业班组进行作业前技术、安全交底。架子工必需含有国家标准《特种作业人员安全技术考评管理规则》条件，经过培训、考评、取得安全操作证并经体检合格后方可从事悬挑安全防护棚安装、拆除作业。
3、悬挑钢梁安放
悬挑钢梁上应预先焊接卡环，并预穿钢丝绳，由里至外伸到要求位置，室内和楼板上钢筋卡环连接，室外悬挑搁置，后将钢丝绳另一端和上层预埋钢筋吊环连接。
4、防护板安放
将钢管安放在悬挑钢梁预先焊接限位上，由里及外铺设下层竹串板，完成下层防护板后再安放上层竹胶板。安全防护棚搭设基础要求是：横平竖直、整齐清楚、图形一致、平竖通顺、连接牢靠，受荷安全、有安全操作空间、不变形、不摇摆。
5、注意事项：
（1）根据要求结构方案和尺寸进行搭设。
（2）立即和结构拉结或临时支顶，以确保搭设过程安全。
（3）拧紧紧围绕件（拧紧程度要合适）。
（4）有变形杆件和不合格扣件（有长度、扣接不紧等）不能使用。
（5）搭设工人必需佩挂安全带，带好安全帽，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来材料不乱抛、乱扔。悬挑安全防护棚作业下方不准站人，架子工不准在悬挑安全防护棚上打闹、嬉笑。
（6）随时校正杆件垂直和偏差避免偏差过大。
（7）没有完成防护架，在收工时，一定要确保架子稳定，以发生意外。
（8）凡遭遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待悬挑安全防护棚上雨水吹干后进行，预防滑落。
（9）在靠近电源处拆除悬挑安全防护棚时，必需将电源先切断或严密防护，必需时变更位置后方可进行作业，不许可将电源线拉在悬挑安全防护棚上，以预防漏电伤人。
（10）必需有专员指挥。
6、安全网
防护棚外侧要满挂安全立网，立网下口和立杆或建筑物要牢靠扎结，固定点间距应小于50cm，下边缘设挡脚板，左右两网之间拼接要严密。
7、搭设要求
⑴．悬挑安全防护棚竹脚手板在操作层上应满铺、铺稳，两边用12#铁丝绑扎在小横杆上，预防滑动，严禁在护身栏杆外 侧设站人竹脚手板。
⑵．操作层悬挑安全防护棚设置栏杆和挡脚板，栏杆高度不低于1.2m，挡脚板用胶合板制成，高度不低于300mm。
⑶．反拉钢丝绳要求确保通顺，不得因被其它钢管等部件阻挡，而形成折线形状，调整花篮螺栓，使其松紧适度，受力明确。
⑷．检验验收，悬挑架安装完成后，要进行全方面综合检验验收、签证，对全部节点还要进行复拧收紧，扣件螺栓扭力矩不得小于40N·m，并小于65N·m，立即用彩色粉笔做出标识，确保一个不漏。
⑸．为了防火安全，在每层上人跑道及建筑物对角处，各设置一个灭火器。
8、水平防护清洁管理
（1）栏杆外立面必需保持整齐、美观；竹胶板应绑扎牢靠，未经项目部同意，不得随意拆除；若必需拆除，应立即恢复。
（2）发觉有破损竹胶板应立即更换。
（3）水平防护层上建筑垃圾应立即清理。
六、悬挑防护棚拆除
悬挑安全防护棚使用完成后立即拆除，在悬挑安全防护棚拆除前应作好以下工作：
1、对悬挑安全防护棚进行安全检验，确定不存在严重隐患。如存在影响拆除悬挑安全防护棚安全隐患，应先对悬挑安全防护棚进行修整和加固，以确保悬挑安全防护棚在拆除过程中不发生危险。
2、在拆除悬挑安全防护棚时，应先清除脚手板上垃圾杂物，清除时严禁高空向下抛掷，大块装入容器内由垂直运输设备向下运输，能用扫帚集中要集中装入容器内运下。
3、悬挑安全防护棚在拆除前，应先明确拆除范围、数量、时间和拆除次序、方法、物件垂直运输设备数量，悬挑安全防护棚上水平运输、人员组织，指挥联络方法和用语，拆除安全方法和警戒区域。
4、严格遵照拆除次序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除次序是：栏杆→竹脚手板→防护板→钢管→悬挑钢梁。
5、悬挑安全防护棚拆除通常严禁在垂直方向上同时作业，所以要事先做好其它垂直方向工作安排。
6、拆除悬挑安全防护棚时，下部出入口必需停止使用，对此除监护人员要尤其注意外，还应在出入口处设置显著停用标志和围栏，此装置必需内外双面全部加以设置。
7、在拆除悬挑安全防护棚时，在坠落范围显著“严禁入内”字样标志，并有专员监护，以确保拆悬挑安全防护棚时无其它人员入内。
8、对于拆除悬挑安全防护棚用垂直运输设备要用滑轮和绳索运输或塔吊配合，严禁乱扔乱抛，并对操作人员和使用人员进行交底，要求联络用语和方法，明确职责，以确保悬挑安全防护棚拆除时其垂直运输设备能安全运转。
9、拆下悬挑安全防护棚钢管、扣件及其它材料运至地面后，应立即清理，将合格，需要整修后反复使用和应报废加以区分，按规格堆放。对合格件应立即进行保养，保养后送仓库保管以备以后使用。
10、本工程悬挑安全防护棚拆除时遇大风、大雨、大雾天应停止作业；
11、拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。
12、悬挑安全防护棚拆除过程中，不中途换人，如必需换人，则应该在安全技术交底中交代清楚。
七、悬挑安全防护棚防电、避雷及安全防护装置
1．防电
⑴．悬挑安全防护棚不应搭设在距离外电架空线路安全距离以内，悬挑安全防护棚外侧边缘和外电架空线路边线间最小安全操作距离满足要求。
⑵．对于达不到要求最小距离时，必需采取防护方法，增设屏障、遮栏、围杆或保护网，并悬挂醒目标警告标志牌。
⑶．悬挑安全防护棚搭设和使用期间，要严防和带电体接触，当需要穿过靠近380V以内电力线路，距离线路在2m以内时，搭设和使用期间应断电或拆除电源，如不能拆除，应采取下列方法：
①对电线和悬挑安全防护棚分别采取有效绝缘方法。
②对悬挑安全防护棚要采取可靠安全接地处理。
2、避雷
搭设悬挑安全防护棚时，应安装避雷针、避雷器、避雷线。
悬挑安全防护棚防雷接地，将建筑物上避雷针引出和各段悬挑安全防护棚承载装置四角焊接，接地电阻小于10Ω。
八、悬挑安全防护棚验收和保护
(一) 悬挑安全防护棚在投入使用之前必需进行验收，合格后方准使用。
因为本工程悬挑安全防护棚是随结构施工而往上搭设，所以是分段搭设、分段投入使用。这就要求悬挑安全防护棚也必需分段进行验收，验收合格后方可投入使用。
检验验收内容，应按施工组织设计或作业指导书相关要求进行，悬挑安全防护棚验收关键有以下项目：
1．悬挑钢梁、吊环、钢丝绳规格。
2．悬挑钢梁间距。
3．脚手板固定。
5．安全栏杆高度和外包安全网、档脚板。
6．扣件紧固程度。
7．悬挑安全防护棚所用钢管、扣件、型钢及其它材料材质证实和抽检统计。
8．悬挑安全防护棚接地防雷；在检验验收过程中，要尤其注意扣件紧固程度，扣件并不是拧得紧越好。对于拧紧力矩大于70N·M扣件，要认真检验有没有裂缝、变形，假如发觉有上述弊病应立即调换，调上扣件螺栓应紧固在40～70N·M。
(二)悬挑安全防护棚在验收合格经过投入使用后，必需对其进行日常保养和定时全方面检验和整修，才能确保其安全使用。
定时维护保养通常每个月进行一次。所以要求作业队对悬挑安全防护棚进行日常和定时保养和维修，尤其是每次强风、暴雨过后全部要认真检验整修后方可使用。
悬挑安全防护棚保养整修关键内容有：
1．检验脚手板有否松动、悬挑，还要检验四角是否用铁丝扎牢，如发觉问题应立即纠正。
2．要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷等安全设施进行检验，确保这些安全设施完整、牢靠，能正常发挥安全作用。假如有损坏者要立即调换，如有松动者应立即紧固，如发觉松动和开口要立即连通。
