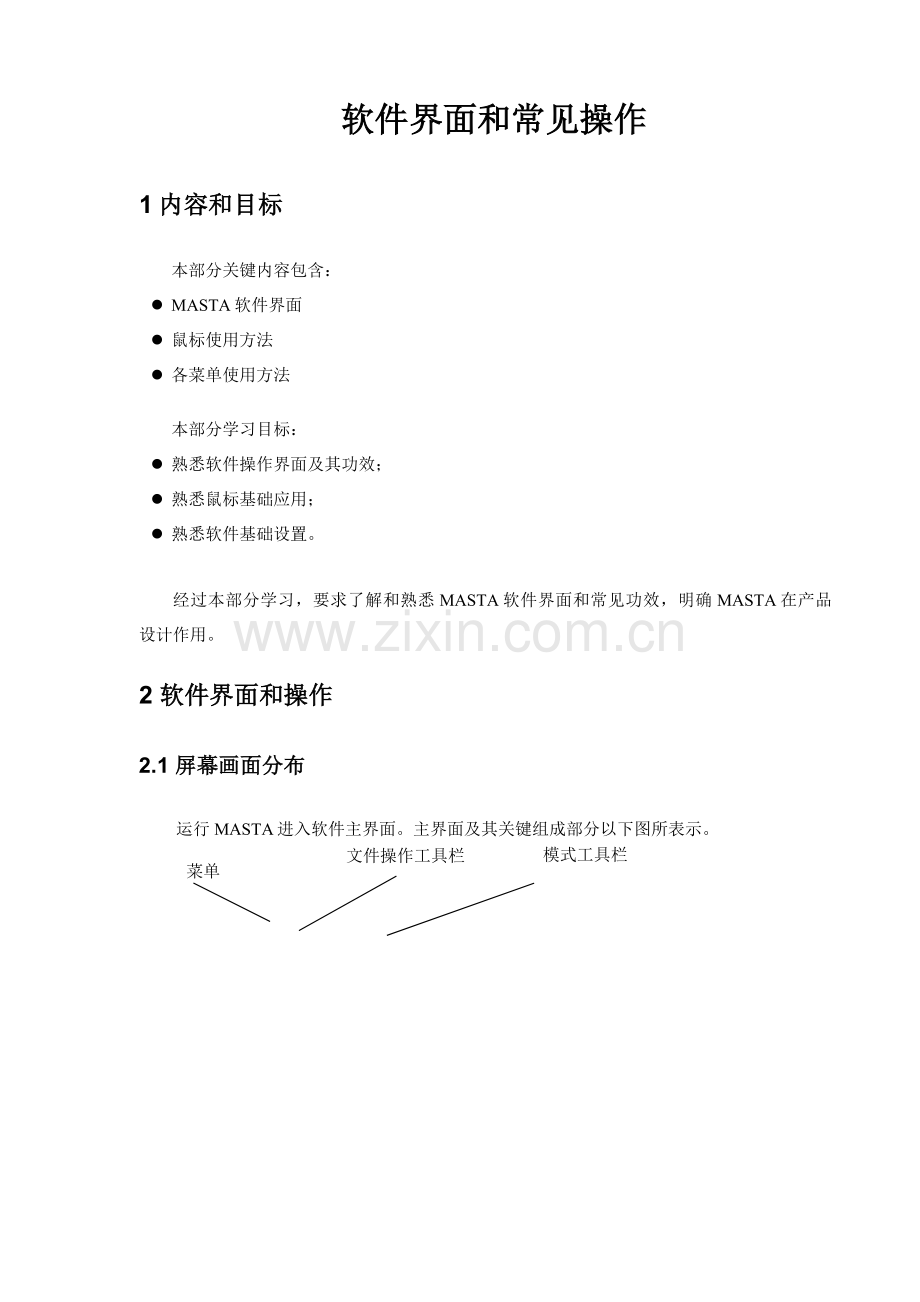

软件界面和常见操作
1内容和目标
本部分关键内容包含：
l MASTA软件界面
l 鼠标使用方法
l 各菜单使用方法

本部分学习目标：
l 熟悉软件操作界面及其功效；
l 熟悉鼠标基础应用；
l 熟悉软件基础设置。

经过本部分学习，要求了解和熟悉MASTA软件界面和常见功效，明确MASTA在产品设计作用。
2 软件界面和操作
2.1 屏幕画面分布
模式工具栏
文件操作工具栏

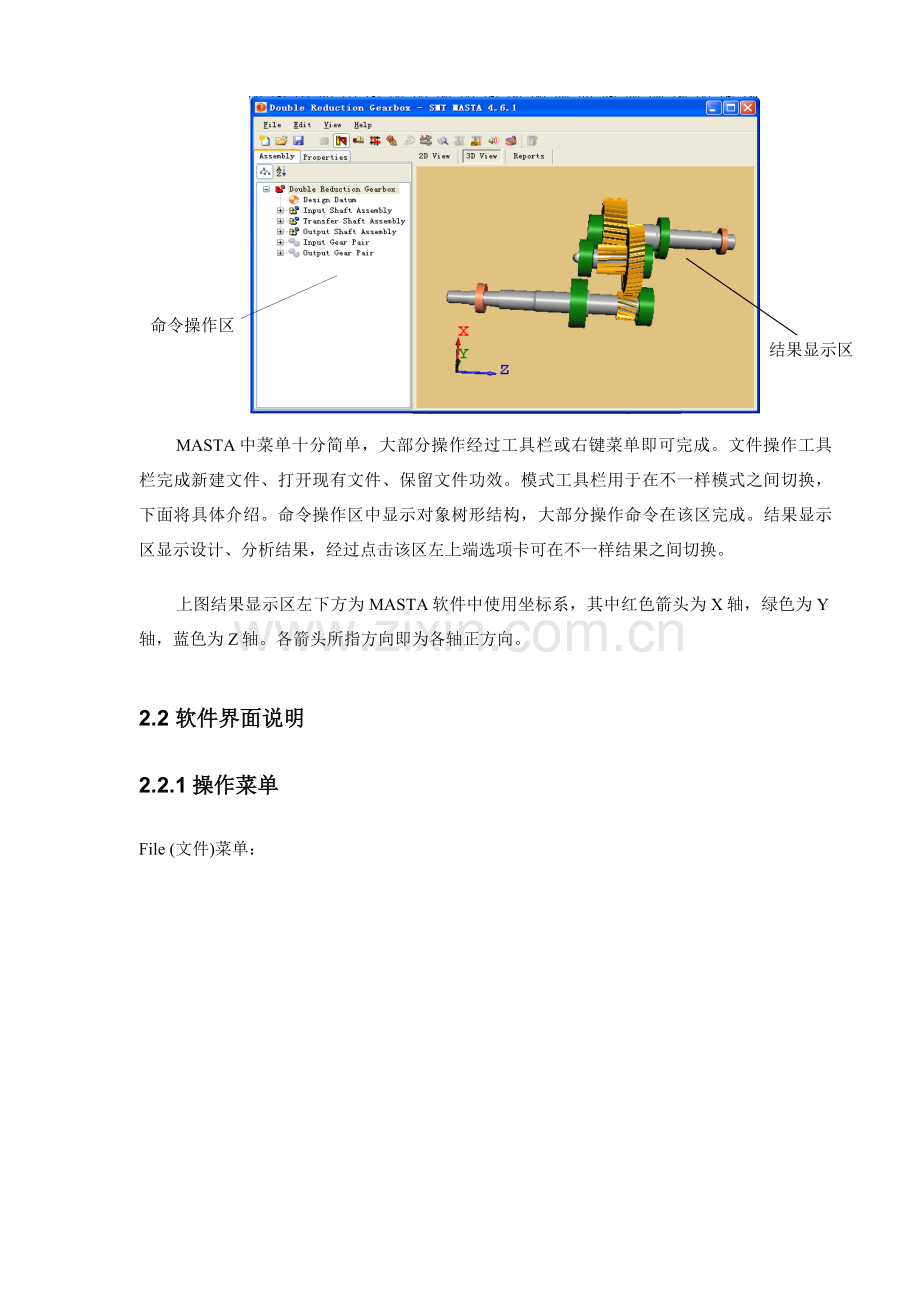

运行MASTA进入软件主界面。主界面及其关键组成部分以下图所表示。
菜单

命令操作区
结果显示区

MASTA中菜单十分简单，大部分操作经过工具栏或右键菜单即可完成。文件操作工具栏完成新建文件、打开现有文件、保留文件功效。模式工具栏用于在不一样模式之间切换，下面将具体介绍。命令操作区中显示对象树形结构，大部分操作命令在该区完成。结果显示区显示设计、分析结果，经过点击该区左上端选项卡可在不一样结果之间切换。

上图结果显示区左下方为MASTA软件中使用坐标系，其中红色箭头为X轴，绿色为Y轴，蓝色为Z轴。各箭头所指方向即为各轴正方向。

2.2 软件界面说明
2.2.1操作菜单
File (文件)菜单：

菜单名称
说明
Examples
选择打开MASTA软件自带模型实例
New Design
新建一个设计
Load
打开一个已经有设计
Save
保留目前设计
History
显示模型历史信息
Load Auto Save
打开自动保留模型。该命令在系统异常关闭时有用，能够帮助恢复前期创建设计。自动保留时间间隔及设计个数在Edit > Settings > General 中进行设置。
Commit Design into Product Database
将设计加入到产品数据库
Recently Loaded Designs
显示最近打开设计。显示设计个数在Edit > Settings > General 中进行设置。
Exit
退出

Edit (编辑)菜单：

菜单名称
说明
Undo
撤消
Redo
恢复
Databases

数据库

Rolling Bearings

滚动轴承

Bevel Gear Material

锥齿轮材料

Shaft Materials

轴材料

FE Stiffness

有限元刚度

Manufacturing Machines

制造机器

Cylindrical Hob Database

圆柱齿轮滚刀

Cylindrical Shaper Database

圆柱齿轮插齿刀

Cylindrical Formed Wheel Grinder Database

圆柱齿轮成形磨

Cylindrical Worm Grinder Database

圆柱齿轮蜗杆磨

Cylindrical Gear Shaver Database

圆柱齿轮剃刀

Raw Material Database

原材料

Cylindrical Gear ISO Materials

圆柱齿轮ISO材料

Cylindrical Gear AGMA Materials

圆柱齿轮AGMA材料
Settings
设置
Material Expert System Settings
材料教授系统设置

View (查看)菜单：

菜单名称
说明
Mode
模式，具体说明见“2.2.3 操作模式”部分。
Report
汇报

2.2.2操作树形结构
l 选择对象
用鼠标左键点击要选择对象。

l 展开和折叠对象
展开：用鼠标左键单击要展开对象左端加号。

折叠：用鼠标左键单击要折叠对象左端减号。

l 只查看单个对象结果
在模型树形结构上，用鼠标左键双击要查看对象。

2.2.2 鼠标使用方法
l 操作二维图形

操作
方 法
缩放
点击图形显示区；滚动三键鼠标滚轮，前滚为放大，后滚为缩小（假如是两键鼠标，同时按住Alt键和鼠标左键，前后移动鼠标）。
移动
在图形显示区，按住鼠标左键并拖动鼠标。

l 操作三维图形

操作
方 法
缩放
点击图形显示区；滚动三键鼠标滚轮，前滚为放大，后滚为缩小（假如是两健鼠标，同时按住Alt键和鼠标左键，前后移动鼠标）。
移动
在图形显示区，同时按住Ctrl和鼠标左键并拖动鼠标。
旋转
在图形显示区，按住鼠标左键并拖动鼠标。

l 操作汇报内容

操作
方 法
缩放显示字体大小
点击汇报显示区；按住Ctrl键，同时滚动三键鼠标滚轮，前滚为缩小，后滚为放大。
移动
点击汇报显示区，滚动三键鼠标滚轮。

2.2.3 操作模式
在MASTA里，点击模式工具栏中不一样按钮或选择View > Mode菜单下不一样项，进入对应模式。各模式名称及总体功效以下表：

按钮或菜单
模 式
功 能
，View > Mode > Design
设计
输入模型
，View > Mode > Load Cases
载荷谱设置
设置工况和载荷谱
，View > Mode > Power Flow…
功率流分析
分析功率流，求解速度、功率和扭矩。同时计算齿轮在没有系统变形情况下强度。
，View > Mode > Gear Macro…
齿轮宏观几何参数
输入和分析具体齿轮宏观几何参数
，View > Mode > Synchronizer Sizing
同时器换档分析
输入和分析同时器换档（汽车行业适用）
，View > Mode > System Deflection
系统变形
分析系统变形
，View > Mode > Gear Micro Geometry
齿面修形
进行齿轮齿面修形
，View > Mode > System Dynamics And NVH
振动噪音
对传动系统进行NVH分析
，View > Mode > Cylindrical Manufacturing
圆柱齿轮制造
对圆柱齿轮加工进行模拟
，View > Mode > Bevel Manufacturing
锥齿轮制造
对锥齿轮加工进行模拟
，View > Mode > Gear Material Expert System
齿轮材料教授系统
针对特定设计，选择对等材料

使用各模式通常次序是：

设计（能够同时使用齿轮制造）

载荷谱

功率流

系统变形

齿面修形

齿轮宏观几何参数

NVH分析

在设计模式下完成传动系统模型建立，然后在载荷谱模式下定义模型载荷情况。经过功率流分析，确定动力传输路线正确是否。后续能够进行其它分析和优化工作。
各模式具体内容，请参阅对应MASTA软件模块培训手册。
