材料检验试验具体专项方案.doc

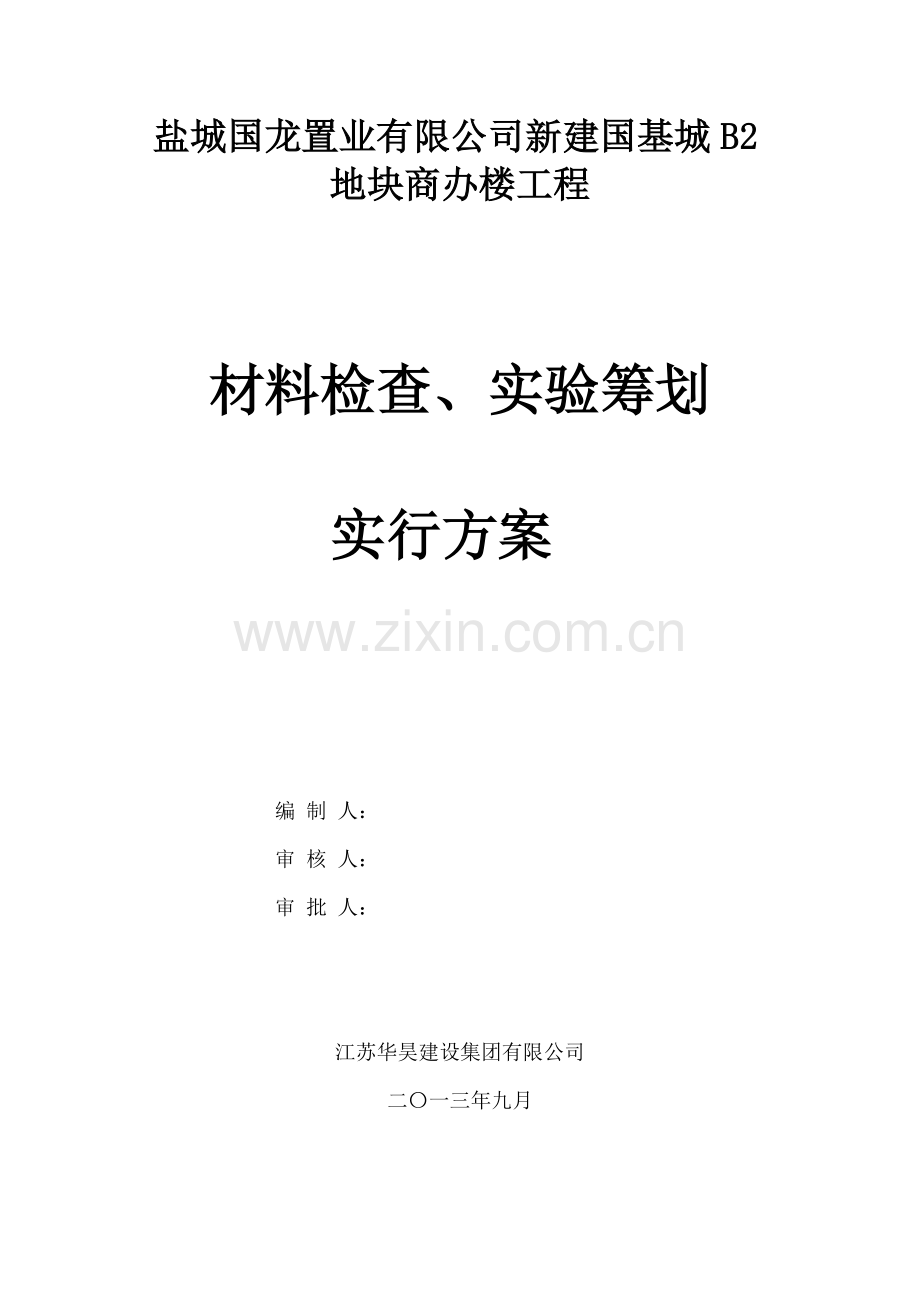

盐城国龙置业有限公司新建国基城B2地块商办楼工程

材料检查、实验筹划

实行方案

编 制 人：
审 核 人：
审 批 人：

江苏华昊建设集团有限公司
二〇一三年九月

目 录
一、编制根据 ............................................... 4
二、工程概况 ............................................... 5
三、施工流水段划分 ...................................... 9
四、实验室选定 .......................................... 9
五、取样规定及规定 ........................................ 10 六、材料实验 ............................................. 10
（一）钢筋原材 ........................................... 10
（二）水泥 ................................................ 11
（三）砖砌块 ............................................. 12
（四）石材 ............................................... 12
（五）陶瓷墙砖 ........................................... 13
（六）防水材料 ....................................... .... 13 七、施工实验 ........................................... 15
（一）钢筋接头 .......................................... 15
（二）商品混凝土 ........................................ 17
（三）砌筑砂浆 .......................................... 21
（四）回填土 ............................................ 22
（五）回弹法检测混凝土抗压强度........................... 23
（六）构造实体钢筋保护层厚度检查 ...................... 24
（七）外墙饰面粘结 ........................................ 25
八、实验需用仪器 ........................................ 26 九、实验管理制度及工作程序 ............................. 27
十、建立现场实验管理台帐 ............................... 29
十一、控制办法 ......................................... 30
十二、施工实验筹划 ..................................... 31

一、编制根据

二、工程概况
1、项目概况
1工程名称 盐城内港湖B2地块商业办公项目工程
2建设地点 盐都市解放南路与聚亨路交接处
3建设单位 盐城国龙置业有限公司
4设计单位 南京市建筑设计研究院有限责任公司
5构造类型 钢筋混凝土框架剪力墙构造
6建筑面积 98000m²
7工程质量规定符合国家现行相应合格原则
本工程范畴内共有6栋独立塔楼及地下室工程，建筑面积98000m²

地上主楼建筑22层，商铺为3层。建筑高度分别为92.7m和15m。本工程±0.000相称于绝对标高3.30m，地上22层高层建筑及6栋3层商铺工程，基本为先张法预应力管桩，方桩基本。本工程为钢筋混凝土框架、剪力墙构造，剪力墙抗震级别为三级。
2、构造重要特性
本工程构造平面分为地下室、主楼为框架剪力墙构造，商铺为框架构造。两种类型，其中A、B、C、D、E栋为框架；主楼与地下室为框架剪力墙。
三、施工流水段划分
依照本工程实际状况，在本程地下室混凝土构造浇筑施工阶段分为Ⅰ、Ⅱ两个施工区，Ⅰ区施工，Ⅱ区作为加工场地，Ⅱ区施工把Ⅰ区作为加工场地，再依照各施工段按后浇带分为各种流水工作段，组织流水施工工作。
其体划分为：
地下室按后浇带划分：
正负零以上按主楼和商铺划分：
主楼一栋；商铺5栋（A#、B#、C#、D#、E#）
四、实验室选定
1、依照本工程特点，结合施工详细实际状况，本着符合实验真实性和实用性选取实验室，由施工单位依照交通便利、信誉高、距工地较近、科技含量高、服务好等因素，提供各种实验单位资料，并由业主、监理、施工单位一起对相应专业实验室进行考察，最后拟定具备相应资质和实验能力实验室为本工程专业实验室。
2、通过业主、监理、施工单位一起对相应专业实验室进行实地考察、查看资料，决定选用盐城明阳建设工程检测有限责任公司为本工程见证取样和普通检查实验室。
3、监理单位拟定见证取样监理人员名单，与实验室获得联系。
五、取样规定及规定
1、本工程实验材料重要分为两大类：一类是进场原材料（钢筋、水泥、砂、石、砌块、防水材料等）；另一类是施工过程材料（涉及回填土、混凝土、砂浆、钢筋接头等）。
2、依照GB50300-《建筑工程施工质量验收统一原则》规定监理见证取样不得少于取样总数30%，对重要性部位或使用量很少应全数见证。
六、材料实验
（一）钢筋原材
1、本工程所需各种规格钢筋约8892吨，重要钢筋原材规格有：
HPB235级：φ6、φ8、φ10；
HRB400级： 12、14、16、18、20、22、25、32
2、钢筋种类分热扎带肋钢筋和低碳热扎圆盘条。
3、钢筋原材取样：
（1）原材物理必试项目为拉力实验（屈服强度、抗拉强度、伸长率）、冷弯实验；对进口钢材或对钢材材质有怀疑时必要进行化学成分分析及实验。
（2）热扎钢筋以同厂别、同炉号、同规格、同一交货状态、同一进场时间每60t为一检查批，局限性60t也按一检查批计算。
（3）不同炉罐号构成混合批，但各炉罐号含炭量之差不不不大于0.02%，含锰量之差不不不大于0.15%，每60t为一检查批，局限性60t也按一批计。如一批钢筋中各炉罐号含炭量、含锰量超过上述规定，则应分别取样检查。
（4）每一检查批中取试样一组（2根拉力、2根冷弯）。低碳钢热轧原盘条时，拉力1根。
（5）试件应从两根钢筋中截取：每一根钢筋截取一根拉力、一根冷弯；低碳热轧圆盘条冷弯试件应取自不同盘。
（6）试件在每根钢筋距端头不不大于500㎜处截取。拉力试件长度：50d+200mm；冷弯试件长度：50d+150mm；
（7）钢筋原材实验是，如有一项不符合钢筋技术规定，则应取双倍试件（样）进行复试，如再有一项不合格，则该验收批钢筋判为不合格，不合格钢筋不得使用，由实验员依照实验报告出不合格单给物资部门。
4、每次进场各种规格钢筋吨位难以拟定精确，为实现对钢筋双控，钢筋进场后，及时对原材进行取样，以防进场钢筋与已进场钢筋发生混淆。并依照实际状况按每3组、3组、4组顺序中各有1组经监理见证取样，以满足30%有见证明验规定，同步也保证了见证取样均匀性。
（二）水泥
1、水泥必试项目有抗压强度、抗折强度、安定性、初凝时间、终凝时间。
2、取样办法和数量
（1）本工程采用袋装水泥。以同一水泥厂、同强度级别（标号）、同品种、同毕生产时间、同一进场日期水泥，200t为一验收批，局限性200t时也按一验收批计算。
（2）每一验收批取样一组，数量为12Kg。
（3）取样要有代表性，普通可以从20个以上不同部位或20袋中取等量样品，总数至少12Kg，拌和均匀后提成两等份，一份由实验室按原则进行实验，一份密封保存备校验用。
3、有下列状况之一者，必要进行复试，并按复验成果使用。用于承重构造水泥；无出厂证明；水泥出厂超过3个月（快硬硅酸盐水泥为1个月）复试合格后可按复试强度使用；对水泥质量有怀疑；进口水泥。
（三）砖砌块
1、砖砌块必试项目为抗压强度和容重。
2、取样办法：
A、每1万块为一检查批，局限性1万块也按一批计。
B、按预先拟定好抽样方案在成品堆垛中随机抽取10块，试件外观质量必要符合成品外观指标；若对实验成果有怀疑时，可加倍抽取试样进行复试。
（四）石材
1、楼梯间公共部位采用花岗岩饰面，花岗岩必试项目有放射性元素含量（室内用板材）、弯曲强度、冻融循环（外墙石材）。
2、取样办法：
(1)以同一产地、同一品种、级别、规格板材每200m3为一验收批，局限性200m3单一工程部位板材也按一批计。
(2)在外观质量，尺寸偏差检查合格板材中抽取2%，数量局限性10块抽10块。镜面光泽度检查从以上抽取板材中取5块进行。体积密度、吸水率取5块（50×50×板材厚度）。
(3)如采用大理石取样以同一产地、同一品种、级别、规格板材每100m3为一验收批，局限性100m3单一工程部位板材也按一批计。其她均同花岗石规定。
（五）陶瓷墙砖
1、外墙面装饰采用陶瓷墙砖。其必试项目为：吸水率、抗冻性。
2、取样办法：
（1）以同毕生产厂产品每500㎡为一验收批，局限性500㎡亦为一批计。
（2）从表面质量、尺寸偏差合格试样中抽取吸水率、耐急冷急热性、抗冻、耐磨性试样。（吸水率5个试件、耐急冷急热性10个试件、抗冻、耐磨5个试件、弯曲10个试件）。
（六）防水材料
1、防水卷材：
（1）防水卷材重要用于平屋面。
（2）辅材：冷底子油，建筑用密封膏，防水卷材固定件。
（3）资料准备：防水材料必要有出厂合格证、有相应资质级别检测部门出具检测报告、产品性能和使用阐明书，对进场防水材料取样前，试样工须核对产品外观、卷材厚度、卷重，无包装标记产品禁止使用。送样时同步携带有关证明文献交实验室验看后取回存档。
（4）防水卷材必试项目有拉力实验、断裂延伸率、不透水性、耐热度和柔度等。
（5）取样办法：
A、以同毕生产厂，同一品种、同一标号产品、同一进场时间不不大于1000卷抽5卷，500-1000卷抽4卷，100-499卷抽3卷，100卷如下抽2卷 ，进行规格尺寸和外观质量检查。在外观质量检查合格卷材中，任取一卷作物理性能检查。
B、将试样卷材切除居外层卷头2500mm后，顺纵向切取800mm全幅卷材2块，一块作物理性能检查试件作用，另一块备用（如由于特殊因素导致实验失败，不能得出成果要取备用样重作，但须注明因素）。
2、聚氨酯防水涂料
（1）本工程卫生间采用1.5厚聚氨酯防水涂料，聚氨酯防水涂料必试项目为拉伸强度、断裂时延伸率、低温柔性、不透水性。
（2）以同毕生产厂、同一品种、同一进场时间，每10t为一检查批，局限性10t也按一批计，取样办法同《聚氨酯防水涂料》办法进行。
3、遇水膨胀橡胶止水条、止水带：
（1）膨胀橡胶止水条、止水带必试项目有拉伸强度、拉断伸长率、扯破强度。
（2）取样办法：
A、膨胀橡胶止水条、止水带需要供应商提供检查报告和合格证，并由施工单位进行复试。
B、以同毕生产厂、同月生产、同标记产品为一检查批。
C、在外观检查合格样品中，随机抽取足够试样，进行物理检查。
七、施工实验
（一）钢筋接头
1、本工程钢筋连接方式采用如下形式，梁、板主筋直径≥14mm采用闪光对焊连接，直径＜14mm采用绑扎搭接；墙、柱主筋直径≥12mm采用电渣压力焊连接，直径＜12mm采用绑扎搭接。钢筋机械连接接头性能级别采用Ⅱ级。
2、钢筋机械连接接头检查形式
（1）型式检查：应由国家省部级主管部门承认检测机构进行。
（2）工艺检查：目是检查接头技术提供单位所拟定工艺参数与否与本工程中进场钢筋相适应。钢筋连接工程开始前及施工过程中对每批钢筋进行接头工艺检查。
（3）现场检查：也叫施工检查，是由施工单位检查部门在施工现场进行抽样检查（按检查批进行）。
3、钢筋机械连接工艺检查和现场检查必试项目：抗拉强度。
4、钢筋机械连接取样办法和数量
（1）工艺检查：在正式施工前，按同批钢筋、同种机械连接形式接头试件不少于3根做抗拉强度实验；同步相应截取接头试件钢筋母材，进行抗拉强度实验（1根）。
（2）现场检查：接头现场检查按验收批进行，每一种流水段为一种验收批，每一种流水段分墙体或柱、顶板，流水段划分见本方案第三节。同一施工条件下，采用同一批材料同级别、同型式、同规格接头每500个为一验收批。局限性500个接头也按一批计。每一验收批必要在工程构造中随机截取3个试件做抗拉强度实验。在现场持续检查10个验收批，所有抗拉强度试件一次抽样均合格时，验收批接头数量可扩大一倍。
（3）型式检查：钢筋机械连接型式检查由连接套厂家提供。
5、钢筋机械连接评估成果
（1）工艺检查：3根接头试件抗拉强度均应达到和超过母材该级别抗拉强度原则值；当检查成果有一根未满足上述任何一项规定期，应取双倍数量试件（接头试件、母材试件）进行复试，复验成果如仍有1根未达到上述任何一项规定期，则工艺检查不合格。
（2）施工检查：当3个试件抗拉强度实验均符合《钢筋机械连接通用技术规程》（JGJ107-）规定期，该验收批评为合格；如有1个强度不符合规定，应再取6个试件进行复验。复验中如仍有1个实验成果不符合规定，则该检查批评为不合格。
（3）钢筋机械接头破坏形态有三种：钢筋母材拉断、连接件拉断、钢筋从连接件中滑脱。但只要满足《钢筋机械连接通用技术规程》（JGJ107-）规定规定，任何破坏形式均可判为合格。
（二）商品混凝土
1、本工程采用商品混凝土，混凝土外加剂和粉煤灰实验以及碱含量实验等均由搅拌站做实验，本工程混凝土需求量约10000m3。
2、混凝土品种分普通混凝土和防水混凝土，防水级别为P6。混凝土取样依照钢筋现场检查批进行，钢筋现场检查批按流水段划分，每一种流水段为一种验收批，每一种流水段分墙体或柱、顶板，流水段划分见本方案第三节。
3、普通混凝土必试项目有坍落度测定、抗压强度实验；防水混凝土必试项目有坍落度测定、抗压强度实验、抗渗实验。
4、普通混凝土强度实验取样办法和试块留置。
（1）依照流水段划分，同一浇筑部位，同一混凝土强度级别，同一配合比，同一工作台班，不超过100m3混凝土为一取样单位，局限性100m3混凝土时也按同一取样单位计；
（2）当一次持续浇筑超过1000 m3时，同一混凝土强度级别，同一配合比，每200m3为一取样单位。
（3）每一取样单位至少留一组28d强度原则养护试块，施工现场为了检查构造拆模及施工期间暂时负荷需要留置与构造同条件养护试块，每项同条件养护试块不得少于一组，冬施混凝土还相应增长不少于二组与构造同条件试块，分别用于检查受冻前砼强度和转入常温养护28d砼强度。强度试样每组3个试块。
（4）试样要有代表性，每组取自同一罐车，在砼入模处随机抽取。
5、防水混凝土强度及抗渗实验取样办法和试块留置。
（1）强度试块留置：防水混凝土抗压强度试块留置办法和数量按普通混凝土“强度实验”办法和数量留置。
（2）抗渗试块留置：同一混凝土强度级别、抗渗级别、同一配合比，生产工艺基本相似，每单位工程不得少于两组抗渗试块（每组6个试块）；持续浇筑混凝土每500m3应留置一组抗渗试块。预拌混凝土抗渗试件留置组数视构造规模和规定而定。
（3）每组试样涉及同条件试块、抗渗试块、强度试块试样，必要取自同一次拌制混凝土拌合物
6、混凝土坍落度测定
（1）湿润坍落度筒及底板，在坍落度筒内壁和底板上应无明水。底板应放置在坚实水平面上，并把筒放在底板中心，然后用脚踩住二边脚踏板，坍落度筒在装料时应保持固定位置。
（2）把按规定获得混凝土试样用小铲分三层均匀地装入筒内，使捣实后每层高度为筒高三分之一左右。每层用振捣棒插捣25次。插捣应沿螺旋方向由外向中心进行，各次插捣应在截面上均匀分布。插捣筒边混凝土时，捣棒可以稍稍倾斜。插捣底层时，捣棒应贯穿整个深度，插捣第二层和顶层时，捣棒应插透本层至下一层表面；灌溉顶层时，混凝土应灌到高出筒口。插捣过程中，如发现混凝土沉落到低于筒口，则应随时添加。顶层插捣完毕后，刮去多余混凝土，并用抹刀抹平。
（3）清除筒边底板上混凝土后，垂直平稳地提起坍落度筒，坍落度筒提离过程应在5～10s内完毕；从开始装料到提坍落度筒整个过程应不间断地进行，并应在150s内完毕。
（4）提起坍落度筒后，测量筒高与坍落后混凝土试体最高点之间高度差，即为该混凝土拌合物坍落度值；坍落度筒提离后，如混凝土发生崩坍或一边剪切现象，则应重新取样另行测定；如第二次实验仍浮现上述现象，则表达该混凝土和易性不好，应予记录查备。
（5）观测坍落后混凝土试体黏聚性和保水性。黏聚性检查办法是用捣棒在已坍落混凝土锥体侧面轻轻敲打，此时如果锥体逐渐下沉，则表达黏聚性良好，如果锥体崩塌、某些崩裂或浮现离析现象，则表达黏聚性不好。保水性以混凝土拌合物稀浆析出限度来评估，坍落度筒提起后如有较多稀浆从底部析出，锥体某些混凝土也因失浆而骨料外露，则表白此混凝土拌合物保水性能不好；如坍落度提起后无稀浆或仅有少量稀浆自底部析出，则表达此混凝土拌合物保水性良好。
（6）当混凝土拌合物坍落度不不大于220mm时，用钢尺测量混凝土扩展后最后最大直径和最小直径，在这两个直径之差不大于50㎜条件下，用其算术平均值作为坍落扩展度值；否则，本次实验无效。
7、混凝土试块制作
（1）混凝土试块制作关于规定
1）成型前，应检查试模尺寸并符合关于规定；试模内表面应涂一薄层矿物油或其她不与混凝土发生反映脱模剂。
2）取样混凝土应在拌制后尽量短时间内成型，普通不适当超过15min。
3）依照混凝土拌合物稠度拟定混凝土成型办法，坍落度不不不大于70㎜混凝土宜用振动振实；不不大于70㎜宜用捣棒人工捣实；检查现浇混凝土，试件成型办法宜与实际采用办法相似。
（2）混凝土试块制作环节
1）取样或拌制好混凝土拌合物应至少用铁锨再来回拌合三次。
2)试件成型办法采用振动台振实制作环节：
①将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口；
②试模应附着或固定在振动台上，振动时试模不得有任何跳动，振动应持续到表面出浆为止，不得过振。
⑶试件成型办法采用插入式振捣棒振实制作环节：
①将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口。
②宜用直径为￠25㎜插入式振捣棒，插入试模振捣时，振捣棒距试模底板10～20㎜且不得触及试模底板、振动应持续到表面出浆为止，且应避免过振，以防混凝土离析；普通振捣时间为20s。振捣棒拔出时要缓慢，拔出后不得留有孔洞。
③刮除试模上口多余混凝土，待混凝土临近初凝时，用抹刀抹平。 ④制模完毕，要认真填写混凝土施工及试块
8、试块养护
（1）试件成型后应及时用不透水薄膜覆盖表面。
（2）采用原则养护试块，应在温度为（20±5）℃环境中静置一昼夜到二昼夜，然后编号、拆模。拆模后应及时放入温度为（20±2）℃，相对湿度为95％以上原则养护室中养护。原则养护室内试件应放在支架上，彼此间隔10～20㎜，试件表面应保持湿润，并不得被水直接冲淋。原则养护龄期为28d（从搅拌加水开始计时）。
（3）同条件养护试件拆模时间可与实际构件拆模试件相似，拆模后，试件仍需保持同条件养护。
（三）砌筑砂浆
1、本工程砌筑砂浆均采用预拌砂浆，砌筑砂浆必试项目：稠度、抗压强度；
2、稠度实验：将拌合好砂浆一次注入稠度测定仪筒内，砂浆表面约低于筒口10㎜左右，用捣棒插捣25次，然后轻轻振动或敲击5～6次，使表面平整，移至测定仪底座上，向下移动滑杆，使椎体尖端自由落入砂浆中，待10s时，从刻度盘上读出下沉距离（精准到1㎜）即为砂浆稠度。取两次实验成果算术平均值精准至1mm；两次实验值之差如不不大于20㎜，则应另取砂浆搅拌后重新测定。
3、抗压强度实验
（1）试块留置
⑴砌筑砂浆以同一强度级别、同一配合比、同种原材料每一楼层为一种取样单位，砌体超过250m3,以250m3为一取样单位，余者觉得一取样单位。
⑵每一取样单位原则养护试块留置组数不得少于一组（每组六块），还应制作同条件养护试块，备用试块各一组。试块要有代表性，每组试块（涉及相相应同条件备用试块）试样必要取自同一次拌制砌筑砂浆拌合物。
⑶施工中取样应在使用地点砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位集取，数量应多于实验用料1～2倍。
（2）试块制作
⑴将无底试模放在预先铺有吸水性较好纸普通砖上（砖吸水率不低于10％，含水率不不不大于20％），试模内外壁涂刷薄层机油或脱模剂。
⑵向试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向振捣25次，并用油灰刀沿模壁插多次，使砂浆高出试模顶6～8㎜。当砂浆表面开始浮现麻斑状态时（15～30min）将高出某些削去抹平。
（3）试块养护
试件在20±5℃环境停置24±2h拆模。拆模前要先编号，写上施工单位、工程名称及部位强度级别、制模日期，标养试块移至标养室养护28d送压。同条件要在施工地点养护。水泥砂浆养护湿度90％，混合砂浆养护湿度为60％～80％，养护温度为20±3℃。
（四）回填土
1、取样：回填土必要分层夯压密实、并分层、分段取样。回填土必试项目为：压实系数（干密度、含水量、击实实验）。
2、取样数量：
（1）基坑或房芯每50～100㎡应不少于1个检查点。
（2）基槽每10～20m不少于1个检查点。
3、取样办法：
（1）环刀法：每段每层进行检查，应在夯实层下半部（至每层表面如下2/3处）用环刀取样。
（2）灌砂法：用于级配砂石回填或不适当用环刀法取样土质。采用灌砂法取样时，取样数量可较环刀法恰当减少。取样部位应为每层压实后所有深度。
（3）按规定进行现场取样，将样品包好、编号（编号要与取样平面图上各点位标示一一相应）送实验室实验。取样时，宜请监理单位参加，并签认。
4、合格鉴定：
（1）填土压实后干密度，应有90％以上符合设计规定，别的10％最低值与设计值之差，不得不不大于0.08g/cm3，且不得集中。
（2）实验成果不合格，实验工应及时上报技术部及关于部门及时解决。实验报告不得抽撤，应在其上注明如何解决，并附解决合格证明，一起存档。
（五）回弹法检测混凝土抗压强度
构造或构件混凝土强度检测可采用下列两种办法，其合用范畴及构造或构件数量应符合下列规定：
1、单个检测：合用于单独构造或构件。
2、批量检测：合用于在相似生产工艺条件下，混凝土强度级别相似，原材料、配合比、成型工艺、养护条件基本一致，且龄期相近同类构造或构件，按批进行检测构件，抽检数量不得少于同批构件总数30%，且构件数量不得少于10件。抽检构件时，应随机抽取并使所选构件具备代表性。
3、每一构造或构件测区应符合下列规定：
（1）每一构造或构件测区数不应少于10个，对某一方向尺寸不大于4.5m，且另一方向尺寸不大于0.3m构件，其测区数量可恰当减少，但不应少5个。
（2）相邻两测区间距应控制在2m以内，测区离构件端部或施工缝边沿距离不适当不不大于0.5m，且不适当不大于0.2m。
（3）测区应选在使回弹仪处在水平方向检测混凝土浇筑侧面。当不能满足这一规定期，可使用回弹仪处在非水平方向检测混凝土浇筑侧面、表面或底面。
（4）测区选在构件两个对称可测面上，也可选在一种可测面上，且应均匀分布。在构件重要部位及薄弱部位必要布置测区，并应避开预埋件。
（5）每一测区面积宜控制在0.04㎡。
（6）检测面应为混凝土表面，并清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留粉末或碎屑。
（7）对弹出时产生颤抖薄壁、小型构件应进行固定。
（8）构造或构件测区应标有清晰编号，必要时应在记录纸上描述测区布置示意图和外观质量状况。
（六）构造实体钢筋保护层厚度检查
1、钢筋保护层厚度检查构造部位和构件数量，应符合下列规定：
A、钢筋保护层厚度检查构造部位,应由监理(建设)、施工等各方依照构造件重要性共同选定。
B、对梁类、板类构件，应各抽取构件数量2%且不少于5个构件进行检查；当有悬挑构件时，抽取构件中悬挑梁类、板类构件所占比例均不适当不大于50%。
2、对选定梁类构件，应对所有纵向受力钢筋保护层厚度进行检查；对选定板类构件，应抽取不少于6根纵向受力钢筋保护层厚度进行检查。对每根钢筋，应在有代表性部位测量1点。
3、钢筋保护层厚度检查，可采用非破损或局部破损办法，也可采用非破损办法并用局部破损办法进行校准。当采用非破损办法检查时，所使用检测仪器应通过计量检查，检测操作应符合相应规程规定。钢筋保护层厚度检查检测误差不应不不大于1mm。
4、钢筋保护层厚度检查时，纵向受力钢筋保护层厚度容许偏差，对梁类构件为+10mm，-7mm，对板类构件为+8mm，-5mm。
5、对梁内、板内构件纵向受力钢筋保护层厚度应分别进行验算。构造实体钢筋保护层厚度验收合格应符合下列规定：
（1）当所有钢筋保护层厚度检查合格点率为90％及以上时，钢筋保护层厚度检查成果应判为合格；
（2）当所有钢筋保护层厚度检查合格点率不大于90％但不不大于80％，可再抽取相似数量构件进行检查，当按两次抽样总和计算合格点率为90％及以上时，钢筋保护层厚度检查成果仍应判为合格；
（3）每次抽样检查成果中不合格点最大偏差均不应不不大于纵向受力钢筋保护层厚度容许偏差1.5倍。
（七）外墙饰面粘结
1、外墙饰面粘结必试项目为：粘结强度。 2、取样办法及数量
现场镶贴外部饰面砖工程每500㎡同类墙体取一组试样，每组3个试件；每一楼层不得不大于1组，局限性500㎡同类墙体，每两楼层取一组试样，每组3个试件。
八、实验需用仪器

九、实验管理制度及工作程序
1、现场实验管理制度
（1）现场实验人员受现场技术部门领导，同步业务上受实验室领导。
（2）现场实验工作应具备相应实验场合、实验设备、实验条件。
（3）现场实验人员要纯熟掌握所从事业务，按国家、部、地区颁发关于建筑工程法规、技术原则、检查、委托、实验办法进行操作，现场实验人员必要持证上岗，无证者不得从事实验工作。
（4）实验人员对现场材质检查、取样和送试负责。
（5）为保证明验工作正常进行，现场应配备相应数量实验人员。应保证明验人员队伍相对稳定，不得将实验人员随意调离岗位。
（6）对实验成果不合格原材料、砼半成品、现场实验人员必要及时向工程技术负责人报告。
2、施工现场实验员岗位职责
（1）负责所辖范畴内实验管理工作。
（2）负责现场原材料取样、送试工作。
（3）负责砼及砂浆配合比申请，试块制作、养护、送试、检查、钢筋焊接件取样、送试。
（4）负责简易土工、级配砂石等实验工作。
（5）负责现场实验器具保管、保养及标定工作。
（6）负责实验资料收集、记录，以单位工程整顿汇总、归档。
（7）负责现场大体积砼及冬季施工测温、控温工作。
（8）负责现场其他施工实验工作。（砂石含水率测定、换算施工配合比、配比计量检查、砼坍落度和砂浆稠度检测、实验等）。
3、施工实验工作程序
（1）对进场原材料由材料组告知专业工长、质检员验收，合格后报监理验收。
（2）监理验收通过后，由实验员填写实验委托单。并依照实验委托单，取样送试。需监理见证，填写见证记录单，并同监理一起取样送试。
（3）实验完毕后将成果反馈专业工长。
（4）实验资料交资料员存档。
4、施工实验委托管理制度
（1）现场原材料必要按技术原则、规范随机取样，与所挂牌核对无误后，及时进行送试委托。
（2）凡送实验室原材料必要按委托单内容认真填写，并由委托人签字。
（3）砼、砂浆、抗渗试件、钢筋焊接试件委托应符合下列规定。
A、试件制作养护要符合规范规定。
B、实验单中各项目要填写清晰，编号交圈。
（4）原材料不得先使用后送试，砼、砂浆试块不得过期送试。
（5）现场使用不同品种、规格钢筋时，必要认真核对材质证明、物、证相符后再送试。
（6）钢筋连接试件，在送试委托前，必要核对原材编号及原材实验证明或编号，然后将其填写清晰再送试。
5、实验设备管理
（1）仪器设备、计量器具均须按照国标和计量部门关于规定实行定期检定，凡设备检定合格证或超过检定有效期仪器设备、计量器一律不准使用。
（2）自制或非原则设备，没有国家或部门检定校准规定期，应按关于规定编制暂行原则办法，报上级主管部门批准并备案后，再按校准办法实行定期校验。
（3）仪器设备由专人统一管理，每台仪器设备均应有使用阐明书，操作规程和校准校验时间，建立仪器设备台帐。
（4）设备仪器检定期间：
A、砼振动台、架盘天平、案秤每年校验一次。
B、温度计、钢板尺，不定期校验，即与原则湿度计、原则尺进行对比，超过容许误差及时更换。
C、砼和砂浆试模，每半年校验一次，检查外观、对角尺寸，并作好记录。 砼坍落度桷外观检查：用感观来检查坍落度筒内外表面与否平整光洁，有无凹凸部位。捣棒外观与否不洁，端头与否呈圆形。砂浆稠度计，外观检查，规定活动自如，刻度清晰，清洁干净。
（5）加强仪器设备保养，每次实验结束后要清理干净，每周保养一次。
十、建立现场实验管理台帐
1、施工实验方案。
2、实验器具登记。
3、实验计量设备检定台帐。
4、实验计量设备周期检定筹划。
5、砼坍落度测试记录。
6、养护记录。
7、砼试块制作记录。
8、砼实验报告登记。
9、原材料实验登记台帐。
10、钢筋连接实验登记台帐。
11、申请配合比委托台帐。
12、回填土检测纪录
十一、控制办法
1、原材料取样办法、实验批量严格按规范规定执行。
2、依照实验委托单，要及时地按筹划送试、取样。
3、实验单填写要严谨，内容符合委托单规定，注意材料进、出厂日期、制模日期等，实验资料要交圈。
4、依照图纸规定，提前与技术、材料部门联系，协商做好砂浆、砼试配工作。
5、砼浇筑前，要依照技术部门规定，对砼进行坍落度测试。对于商品砼，每一灌车均要测试，不符合规定，禁止施工。
6、混凝土工程依照冬施规定，需增长三组试块，一组同条件试块，一组转常温28天试块，一组备用试块；冬施期间，要做好砼测温工作。
7、大跨度梁、板要留置一至两组拆模试块。
8、现场搅拌砼（装修）计量要严格执行施工配合比，每次施工前要测定砂、石含水率，调节配合比，保证工程质量。
十二、施工实验筹划
钢材原材料实验按进场批量取样，每种钢材规格不不大于60t时，每60t取一组，当一批局限性60t时也取一组。钢筋接头依照实际施工状况，按每300个取一组。混凝土试块按每栋每层梁板、墙柱各取一组标养试块、一组同条件养护试块。
窗体底端
