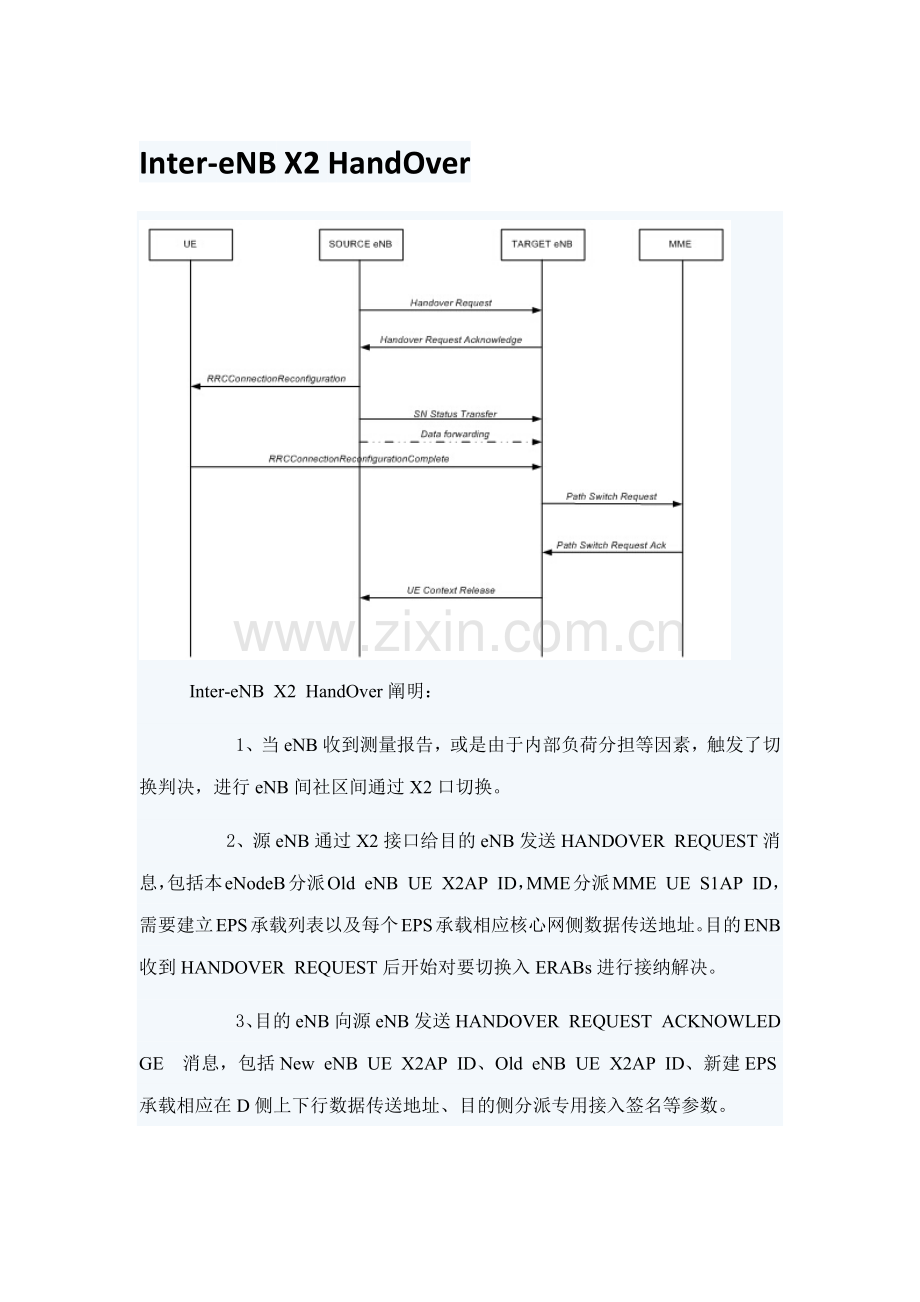

Inter-eNB X2 HandOver Inter-eNB X2 HandOver阐明： 1、当eNB收到测量报告，或是由于内部负荷分担等因素，触发了切换判决，进行eNB间社区间通过X2口切换。 2、源eNB通过X2接口给目的eNB发送HANDOVER REQUEST消息，包括本eNodeB分派Old eNB UE X2AP ID，MME分派MME UE S1AP ID，需要建立EPS承载列表以及每个EPS承载相应核心网侧数据传送地址。目的ENB收到HANDOVER REQUEST后开始对要切换入ERABs进行接纳解决。 3、目的eNB向源eNB发送HANDOVER REQUEST ACKNOWLEDGE消息，包括New eNB UE X2AP ID、Old eNB UE X2AP ID、新建EPS承载相应在D侧上下行数据传送地址、目的侧分派专用接入签名等参数。 4、源eNB向UE发送RRC CONNECTION RECONFIGURATION，将分派专用接入签名配备给UE。 5、源eNB将上下行PDCP序号通过SN STATUS TRANSFER消息发送给目的eNB。同步，切换期间业务数据转发开始进行。 6、UE在目的eNB接入，发送RRC CONNECTION RECONFIGURATION COMPLETE消息。表达UE已经切换到了目的侧。 7、目的eNB给MME发送PATH SWITCH REQUEST消息，告知MME切换业务数据接续途径，从源eNB到目的eNB，消息中包括原侧侧MME UE S1AP ID、目的侧侧分派eNB UE S1AP、EPS承载在目的侧将使用下行地址。 8、MME返回PATH SWITCH REQUEST ACKNOWLEDGE消息，表白目的侧下行地址接续已经完毕，目的eNB保存消息中MME UE S1AP ID。 9、目的eNB通过X2接口UE Context Release消息释放掉源eNB资源。Inter-eNB S1 HandOver Inter-eNB S1 HandOver阐明： 1、当eNB收到测量报告，或是由于内部负荷分担等因素，触发了切换判决，进行eNB间社区间通过S1口切换。 2、源eNB通过S1接口HANDOVER REQUIRED消息发起切换祈求，消息中包括MME UE S1AP ID、源侧分派eNB UE S1AP ID等信息。 3、The target eNB receives the HANDOVER REQUEST message from the MME and try to admit the handover E-RABs. MME向目的eNB发送HANDOVER REQUEST消息，消息中涉及MME分派MME UE S1AP ID、需要建立EPS列表以及每个EPS承载相应核心网侧数据传送地址等参数。 4、目的eNB分派后目的侧资源后，进行切换入承载接纳解决，给MME发送HANDOVER REQUEST ACKNOWLEDGE消息，包括目的侧侧分派eNB UE S1AP ID，接纳成功EPS承载相应eNodeB侧数据传送地址等参数。 5、原eNB收到HANDOVER COMMAND，获知接纳成功承载信息以及切换期间业务数据转发目的侧地址。 6、源eNB向UE发送RRCConnectionReconfiguration消息，批示UE切换指定社区. 7、源eNB通过eNB Status Transfer消息，MME通过MME Status Transfer消息，将PDCP序号通过MME从源eNB传递到目的eNB。 8、目的eNB收到UE发送RRCConnectionReconfigurationComplete消息，表白切换成功。 9、目的侧eNB发送HANDOVER NOTIFY消息，告知MME目的侧UE已经成功接入。 10、源侧eNB发送 11、The source eNB receives the UE CONTEXT RELEASE COMMAND message from the MME,begins release resource. 12、MME发送UE CONTEXT RELEASE COMPLETE给eNB，释放原侧资源。X2切换重要信令详解：（提问形式回答）HANDOVER REQUEST2）Handover Request由MME发向Target eNB这条消息，除了MME向Target eNB分派RAB资源外，SourcetoTarget Transparent Container转发到Target eNB。HANDOVER REQUEST ACKNOWLEDGEHandover Request AckSN STATUS TRANSFERN Status TransferUE Context ReleasePATH SWITCH REQUESTPATH SWITCH REQUEST ACKNOWLEDGE(无需解说)RRC CONNECTION RECONFIGURATION：RRC CONNECTION RECONFIGURATION COMPLETE(无需解说)
