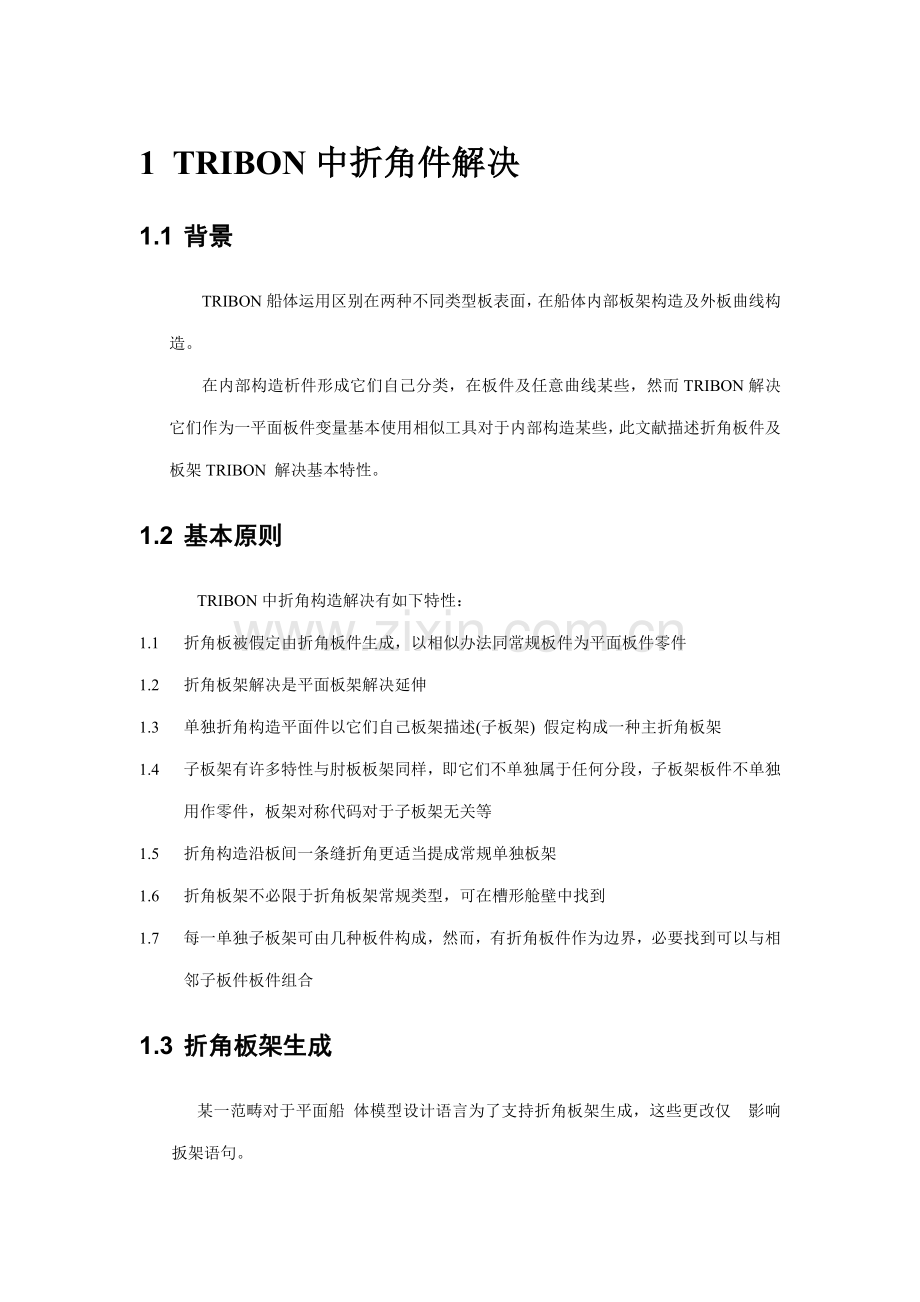

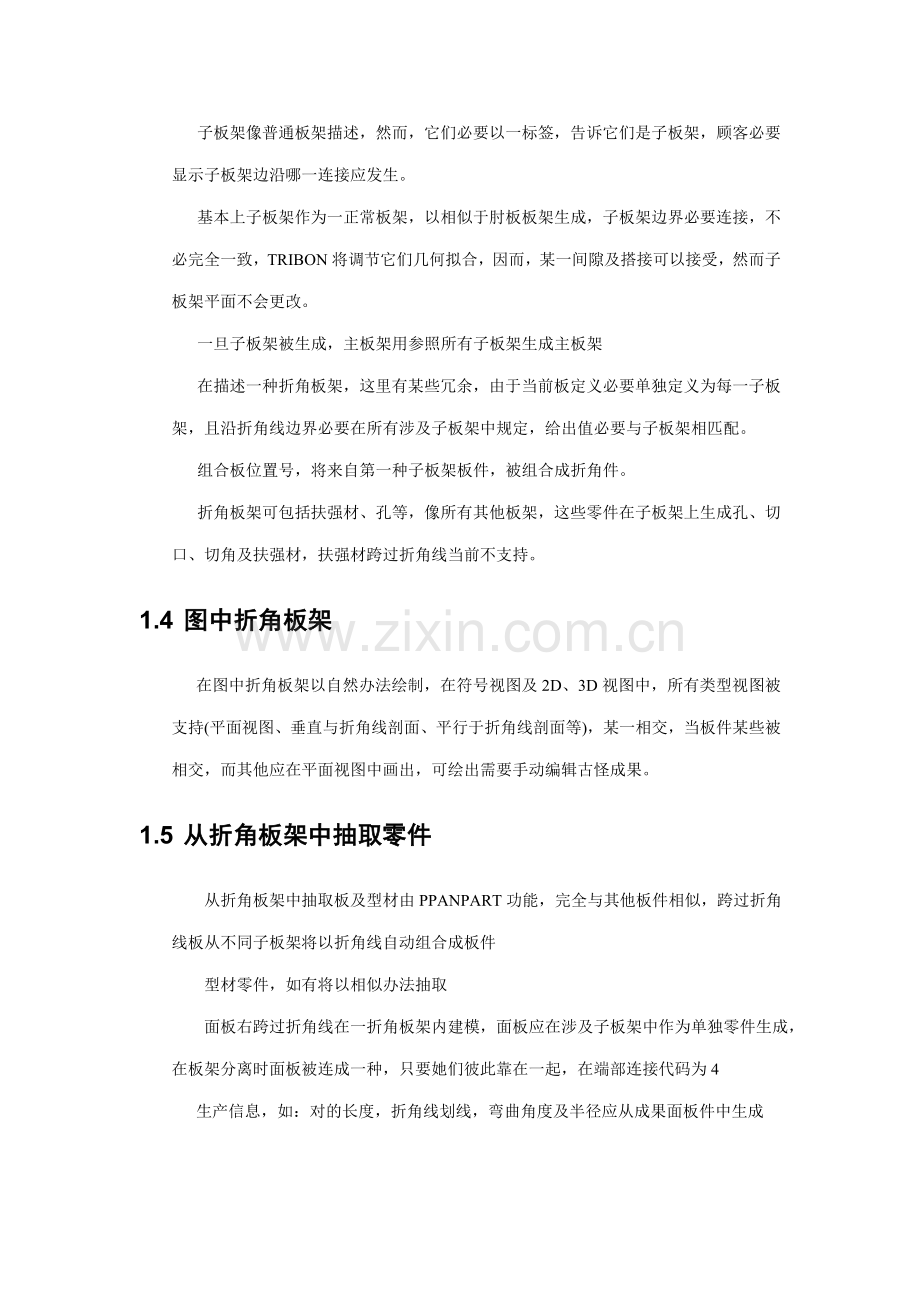

1 TRIBON中折角件解决1.1 背景TRIBON船体运用区别在两种不同类型板表面，在船体内部板架构造及外板曲线构造。 在内部构造析件形成它们自己分类，在板件及任意曲线某些，然而TRIBON解决它们作为一平面板件变量基本使用相似工具对于内部构造某些，此文献描述折角板件及板架TRIBON 解决基本特性。1.2 基本原则TRIBON中折角构造解决有如下特性：1.1 折角板被假定由折角板件生成，以相似办法同常规板件为平面板件零件1.2 折角板架解决是平面板架解决延伸1.3 单独折角构造平面件以它们自己板架描述(子板架) 假定构成一种主折角板架1.4 子板架有许多特性与肘板板架同样，即它们不单独属于任何分段，子板架板件不单独用作零件，板架对称代码对于子板架无关等1.5 折角构造沿板间一条缝折角更适当提成常规单独板架1.6 折角板架不必限于折角板架常规类型，可在槽形舱壁中找到1.7 每一单独子板架可由几种板件构成，然而，有折角板件作为边界，必要找到可以与相邻子板件板件组合1.3 折角板架生成某一范畴对于平面船 体模型设计语言为了支持折角板架生成，这些更改仅 影响扳架语句。子板架像普通板架描述，然而，它们必要以一标签，告诉它们是子板架，顾客必要显示子板架边沿哪一连接应发生。基本上子板架作为一正常板架，以相似于肘板板架生成，子板架边界必要连接，不必完全一致，TRIBON将调节它们几何拟合，因而，某一间隙及搭接可以接受，然而子板架平面不会更改。一旦子板架被生成，主板架用参照所有子板架生成主板架在描述一种折角板架，这里有某些冗余，由于当前板定义必要单独定义为每一子板架，且沿折角线边界必要在所有涉及子板架中规定，给出值必要与子板架相匹配。组合板位置号，将来自第一种子板架板件，被组合成折角件。折角板架可包括扶强材、孔等，像所有其他板架，这些零件在子板架上生成孔、切口、切角及扶强材，扶强材跨过折角线当前不支持。1.4 图中折角板架 在图中折角板架以自然办法绘制，在符号视图及2D、3D视图中，所有类型视图被支持(平面视图、垂直与折角线剖面、平行于折角线剖面等)，某一相交，当板件某些被相交，而其他应在平面视图中画出，可绘出需要手动编辑古怪成果。1.5 从折角板架中抽取零件 从折角板架中抽取板及型材由PPANPART功能，完全与其他板件相似，跨过折角线板从不同子板架将以折角线自动组合成板件 型材零件，如有将以相似办法抽取 面板右跨过折角线在一折角板架内建模，面板应在涉及子板架中作为单独零件生成，在板架分离时面板被连成一种，只要她们彼此靠在一起，在端部连接代码为4 生产信息，如：对的长度，折角线划线，弯曲角度及半径应从成果面板件中生成1.6 弯曲特性控制 零件应被折角由一弯曲工具弯成，弯曲工具特性，像圆弧及拉伸补偿，可被设定为折角控制文献，在此段中描述。 文献为ASCII文本文献，由SBH_KNUCKLE_CTRL 控制，此文献由下述办法构成：A 它必要以一TYPE语句定义连接类型代码，如：TYPE=45；B 在TYPE后必要接以一半径定义弯曲半径，如：RADIUS=30；C 这里必要接受一种所谓厚度组，它以一THICKNESS语句给出最在厚度。下述参数是有效，如：THICKNESS=10厚度组参数定义，拉伸补偿作为一折角功能(按照各个船 厂经验，此值应两对两，并定义折角范畴，拉伸应对当前厚度实行，对数不限，但折角必要为升序，属于一种厚度组参数相应以一新厚度组，中断以相似连接类型，由一新连接类型或在文献结尾。在相似连接类型厚度组中，厚度以升序分类。补偿如下述办法进行：板公称尺寸被以为弯曲时中和曲长度。这个平面假定位于板中间，此线长度自动计算，并考虑弯曲半径及子板架尺寸(如：当遇到搭接或间隙时)，如为正则补偿将加到板子上，为负则减去补偿。例： 对于顾客使用两种不同弯曲工具，以半径等于30和40 一种控制文献为例TYPE=9999RADIUS=40THICKNESS=10150.4300.6900.8THICKNESS=20150.5300.7900.9THICKNESS=999150.6901.0TYPE=33RADIUS=30THICKNESS=10150.5300.7900.9THICKNESS=20150.6300.8901.0THICKNESS=999150.7901.1如弯曲类型省略，子板架边界连接应设为9999，即缺省边界连接应为9999。如果仅有一种连接类型，则不需给出。这一控制文献在TRIBON初始化中可以检查其对的性，当遇到第一种错误时，它将告知你，直到完全对的。2 压筋2.1 概述普通状况下，板表面都必要加加强筋来加强，以防扭曲，普通都是把加强筋焊在板子上，而用其他方式获得相似成果做法是板表面成槽形，有两种重要槽形：一种是在尺寸折角，用于油船，另一种是较小，同扶强材相似槽形，常惯用于上层建筑。后一种咱们称之为压筋。2.2 压筋定义及使用压筋外观和作用同焊接扶强材十分相似，因而，在TRIBON设计过程中是作为一种特殊扶强材来解决。其建模办法与扶强材大体相似，固然，扶强材某些属性压筋不需要，如材质、端切形式及位置号等。压筋是由压机压制，因而板伸缩较小，相应，板尺寸在压制前必要进行补偿，当进行板材分离、数据抽取时这些都是自动。在此过程中，压筋中心线就类似于扶强材划线。2.3 压筋特性及顾客设定2.3.1 概述 压筋特性在不同船厂有所不同，某一船厂可同步使用各种类型。所有顾客压筋特性叫压筋目的，被存于构造数据库中(SB_CGDB)，这个目的名字可以被顾客自由选取，但必要作为一IP或缺省参数。在平面建模阶段，当压筋被使用时自动生成，压筋从初始化时创立(INITHULL)。2.3.2 压筋型材类型压筋从建模观点作为一种加强筋，型材范畴从100 到110保存用于压筋定义。1 它也许有一种固定尺寸压筋（高度等） 2 这可觉得一重要压筋类型，以大量固定尺寸3 顾客可有不同压筋，特性按照（1）或（2）每一重要压筋必要分以自己型材类型，关于压筋类型（2）尚有一种选取1 每一尺寸分以自己型材类型2 每一重要类型有一型材类型及大量预定义尺寸（高度）存于压筋目的中在第二种状况（2）必要定义类型及t（登记）尺寸，当生成某一压筋时，在a状况足以定义该类型。备注：规定高度为一压筋为一名义高度且必相应于压筋实际高度。（H在最后数字）2.3.3视图中压筋 压筋在符号视图及3D视图中代表压筋，然而在后者状况，当前所有压筋被三角棱形，不受顾客更改。 在符号视图，板平面内压筋由一种或几种线可由一符号构成，显示符号压筋型材横剖面线型 （平面视图代码）= 1 点划线，与符号组合(如定义)_ _ _ _ _ _ _ _ _ _ _ _ _ = 2 正面： _ _ _ _ _ _ _ _ _ _ _ _ _ 背面： _ _ _ _ _ _ _ _ _ =101 代表压筋符号（假设如三角形压筋） 正面： _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 背面：_ _ _ _ _ _ _ _ _ _ _ _ _ =102 一种符号代表一梯形剖面正面： _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 背面：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 下述符号随便用与以上线组合在压筋横截面内例：线型1与符号2组合将出当前平面视图中，如相似符号被用于横截面，视图将以剖面视图如下 0： 没有符号例：上图，与符号组合符号视图（平面视图符号）下图，板架横截面符号，显示由横截面压筋（横截面符号）2.3.4压筋尺寸补偿所有Tribon中零件描述为正常尺寸，尚有压筋某些，在实行压筋板中展开板子被减少，由于板某些被压筋消耗，相应，当抽取模型中零件，它们尺寸必要由板进入压筋量补偿。压筋包括压制中原材料附加信息，有如下选项：A材料加入量对一压筋规定B应对每一种类型单独设定（如尺寸（H）当为压筋各种尺寸）C依照板厚附加被定义D也许定义宽度（D在上图）一种区域环绕压筋描述线应受变形支配，这个区域将被相应拉伸，当板件被子抽取时。限制宽度D两根线（D在上图）与板件外形相交，拉伸沿一边沿两个相交点将由始终线连接，如压筋与一边沿相交，在角度这将在边沿形状引入一种小折角。2.3.5压筋设定文献压筋是由ASCII文献创立，依照格式输入，文献名任意，但应有一扩展名.dat，由此Hull读取并解释，如输入解释时没有错误，成果将存于SB_OGDB环境变量中。同步自动创立一种清单文献，如有错误，将包括输入和明确错误信息。压筋输入文献格式有三种不同表达类型：SWEDGE 规定压筋目的名PROFUE规定某一压筋类型，当建模压筋板架时，它也定义某一参数控制压筋视图SIZE 某一“尺寸类型”右在几种预定义尺寸（公称高度）这语句类型规定某一型材尺寸及某些数据相对于尺寸构造输入文献像这：SWEDGEPROFILESIZESIZE.PROFILESIZE.SWEDGE 语句SWEDGE,; 压筋名字PROFILE语句PROFILE， 型材数，压筋类型被选，必要以间隔100-110/VIEWING= 线型代码，用于代表平面图中压筋，对于容许值如上/PLANE_SYMBOL=符号应与线一起使用在压筋板架视期图，对于容许值如上，如此属性空，没有符号设定/CROSS_SYMBOL=符号应与线一起使用在压筋板架视期图，对于容许值如上，如此属性空，没有符号设定. SIZE语句 某一型材类型可发生几种尺寸，这“额外板”由压筋对于不同尺寸，也可与不同板厚不同，尺寸语句有效对于型材类型，前述PROFILE语句也可以任一数发生。 SIZE， /WIDTH= /LOWER_LIM= /UPPER_LIM= /COM= 1.25; 这是一种当前“型材类型”公称高度（粗糙等于H在上图上；大多数状况仅有一种型材类型一种尺寸） WIDTH压筋公称宽度（尺寸D在上图） LOWER_LIM压筋补偿可以板厚变化，假定与某一板厚间隔一致，这是第一种间隔上限。 UPPER_LIM厚度间隔上上限（下限） COMP板膨胀尺寸对于当前板厚间隔压筋 例子文献： IX 收缩补偿3 Tribon中收缩补偿3.1 背景每一焊接操作（普通加热）在金属构造引起构造收缩变形，这意味着如板件以她们正常尺寸描述，她们将在加工及装配过程中变得太小，因而，当加工这些零件，应对这些零件进行补偿以便名义尺寸达到使装配过程完毕。Tribon船体有一收缩量补偿设施容许顾客描述你模型至名义尺寸，但抽取零件为收缩扩展，这章目是描述这个功能，涉及船厂经验可载入收缩量补偿目的，对于自动或半自动收缩补偿。1.2基本特性 收缩总局某些生加热，焊接发生迹线，然而由于任务复杂性，不可避免记录及近似办法，使用Tribon有两种不同选项对于评估及收缩补偿运用。一旦完全记录，另一支持收缩量局部运用（如收缩量局部补偿，沿迹线，而加热被使用）它也也许组合某一状况两个选项特性。 如下通述此文献，下述术语被使用 A在某一方向收缩补偿使用，因而重要评估这些方向普通方向由大量焊接方向定义，她们由于一种或两个迹线方向，辨以为主方向及次要方向。B收缩量在垂直于收缩方向（如垂直于扶强材叫垂向收缩）。C沿方向收缩（如扶强材）叫纵向收缩，纵向收缩补偿使用换算因子。 如下显示一种状况而这些实体在板架视图中解释，此图特别合用于评估收缩补偿记录办法，板架在图中仅有一收缩方向，单独分隔（斜度）已在扶强材及缝它在收缩方向计算。 两个收缩评估办法重要特性列于下，当她们在完全自动方式操作，即当顾客不必接管任何控制。1如下述办法进行记录 最频繁扶强材方向（考虑所有板上扶强材）作为收缩方向 最频繁分隔在扶强材此方向被评估及在此方向缝间分隔 对每一块板下述应进行a依照板厚及角焊缝收缩量取自顾客定义收缩表，在间距内分割，一种比例因子板在垂直于扶强材方向加大。b相似过程合用于没缝对接焊引起收缩c这些因子被组合到有比例一种d依照板厚及间隙在扶强材之间一种收缩因子被计算在扶强材方向纵向成比例收缩补偿类型不适于外板平面板架型材由相似比例因子相乘用于板（纵向比例）2收缩局部运用办法有下述特性 总评估为某些级别 收缩方向评估以上述同样办法，然而所有焊接迹线影响评估，不但扶强材迹线，此外依照迹线某些可为两套独立收缩方向，相应补偿彼此单独。 对接焊收缩补偿被使用沿对接焊板边沿 对于角焊缝收缩补偿局部沿焊接迹线（零件外形实际分离再组合在一起），然而在此之前，一种分析由相对于零件尺寸迹线长度，收缩公合用如某个条件满足，这些设定能由顾客设定并修改。 当板件有几种不同板厚，可发生在板架线“装配某些”，收缩补偿将被考虑厚度而扶强材位于零件上。 纵向收缩补偿作为一种比例因子如上描述，然而，所有焊接迹线被考虑在间距评估及比例因子。 收缩补偿被合用于按照平面板架板及外板相似原则。 平面板架扶强材纵向收缩被使用，以便型材长度更改等同于板件划线迹线，虽然迹线应穿过几种板件。 一种局部收缩补偿可被使用在对接焊型材端部（涉及外板型材）自动评估如上描述可某些由手动输入覆盖，两种办法使用相似收缩表。a它使更详细焊接迹线分析，因而，成果将更可靠b顾客能控制收缩运用条件c收缩可合用当也许哪个是重要，特别在组合GSD使用，对于对接焊对齐d收缩补偿可合用外板与平面板架板相似e使用静态分析，没有焊接迹线区域也受到收缩补偿，由于此种办法是使用一致比例，这将不会有第二种办法，至少不会有相似范畴f零件形状（如接近矩形或三角形）将影响收缩量评估办法一种不利可觉得第二种办法规定更多解决功率，然而，由于评估在后台进行不重要。1.3局部收缩补偿办法 以上描述已给了基本特性对于收缩补偿运用，然而这个办法能用于某些变化限度，由逻辑变量SBH_LOCAL_SHRINKAGE，依照这些参数分派这个变量，Tribon将不同激活，容许值为：EDGES_AND_FILLETSEDGESEDGES_BUTTS1. SBH_LOCAK_SHRINKAGE=EDGES_AND_FILLETS此分类Tribon被告诉使用局部收缩办法，以普通补偿描述至所有范畴，焊接迹线所有焊接焊接零件，型材尚有板架（板），肘板应被考虑，这是沿边沿焊接，角焊缝及对接焊，面板沿边沿焊接将引起纵向收缩。也许顾客采用收缩补偿手动控制（由板架生成输入）Tribon将自动转换成第二种状况好像SBH_LOCAK_SHRINKAGE= EDGES，这表达顾客接受在板内部收缩补偿完全责任性，因而，它不也许组合手工控制及自动评估在此种状况。2. SBH_LOCAK_SHRINKAGE=EDGES 沿板边沿收缩补偿将局部使用当板内部补偿将按“记录办法”上述（然而，从缝没有贡献）应对收缩补偿边沿必要提供一坡口定义，然而，坡口类型（对接缝或角焊缝）为无关。3. SBH_LOCAK_SHRINKAGE=EDGES_BUTTS相似此前状况，对接受缩应沿边沿实行与坡口类型对于对接焊，一种基本类型10，20，30，33，40，41，43，50或51。如一种顾客（在状况2和3）采用控制由任意参数M5或M6在生成输入，这有一种完整开关到记录办法1.3.1完全自动局部收缩补偿 在完全自动局部收缩补偿重要步经向上描述，然而，这有某一准备环节在实际评估前，如： a“假想”划线迹线被创立对于所有焊缝沿板件边沿，她们应在收缩方向计算中考虑，并受纵向收缩补偿b曲线划线迹线将由直代替如她们有限限制曲线c重要（短）划线迹线彼此一致应与一收缩评估组合 否则它将 计算平均PLL=PLA对于这些划线外形应参加垂向收缩及一所有TOT(i)平均(=TOTA)，如PLALTOL_KISFT*TOTA然后跳过垂向收缩补偿，如PLALTOL_KISFT*TOT，跳过纵向收缩补偿。 虚拟划线对于焊缝沿板边沿在纵向收缩时评估、接受她们如方向偏差不大于45度，从收缩方向及如PLTOL_KISFL*LEN(CENITOT对三角板取代) 纵向收缩将恰本地实行作为收缩方向缩放比例，某些计算认定如与否有纵向收缩补偿 评估如下述办法进行： a 投影中点所有接受迹线垂直于收缩方向 b 沿此线分类点 c DIST(i)在相邻两点之间距离 d 在最大点间距离TOT-EXT 如任一距离(i)超过TOT_MAXPART_IND或DBT(i)平均值，超过TOT_MAX PART _AVE，跳过纵向收缩补偿，相似做如(BRE_TOT-EXT)/2TOL_MAXPART_IND即如板大区域没有迹线（对于BRE，见上图）。 已指出扶强材长度被修改以便获得相似长度更改，只要划迹线已在板件上引起。（虽然某一扶强材应为一划迹线在几种板件起点）1.3.2板边沿局部收缩补偿 特殊注意应予以沿对接焊板边沿收缩补偿，特别在复杂位置当收缩补偿与GSD选项一起使用，当坡口代码与一焊接间隙相连，为了GSD用于定位板在相应对的距离，板抽取将由下图不同条件阐明。1.4收缩补偿记录办法基本特性如上述当按此办法补偿，收缩方向及迹线间距在板架及评估依照板厚及间距比例因子被评估并实行于沿收缩方向并垂直，这些因子可随板厚变化，但方向及间距对所有板架零件是同样，一旦间距被评估，比例因子对焊接迹线分布单独实行。扶强材应使用平均纵向比例因子对于不同板所有收缩方向、间距、收缩量由顾客在板架上控制，彼此独立，完全或某些覆盖了自动评估虽然局部收缩办法被使用，收缩参数手动控制将自动引起一记录办法转换。由于有些不同规则实行当一种板为矩形，当三角线必要检查板，可如下述办法进行，见下图，TOL一变量用在此表达为曲省参数，顾客能控制此评估，她们在单独详细描述。计算在收缩方向板轮廓范畴，让此法成果叫LEN，计算板范畴在垂直于收缩方向，并让成果叫BRE，周边矩形区域为LEN*BRE=（RA）计算面积L=PA（忽视孔）当PARA*TOL_RECT-AREA，板假定为矩形，否则PA TOL_RECT-EDGE*BRE，板件为三角形。如板形状不按先前条件分类，检查从外围矩形4角至板外形距离，计算长度（D）相似矩形对角线，如任一4个计算距离不不大于TOL-RECT_DIAG*D，然后零件为三角形。如仍不分类，检查D相对于矩形最短边长度（任一BRE或LEN，BRE用于公式中）如D TOL_RECT-EDGE*BRE，零件可为三角形。如仍不分类，假定为矩形大量缺省参数，所有以TOL_开始并用在下述表达式，控制与否某一划线迹线应考虑收缩与否，她们有所有预定义值，能由顾客进行更改，下图也显示一种矩形板与大量不同长度划线。让LEN为外围矩形两边沿长度，平行于收缩方向对于矩形板，检查所有组合划线外形投影迹线在收缩方向，叫投影长度PL(i)，虚拟划线将忽视垂向收缩如PLTOL_KISFT*LEN，相应迹线不参加垂向收缩，否则它将如PLTOL _ KISFL*LEN，划线应不参加纵向收缩计算，否则它应计算平均板=（PLA），对于受垂向收缩迹线，如PLATOL_KISFT*LEN忽视垂向收缩补偿，如PLATOL_KISFL*LEN也忽视纵向收缩补偿，对于三角形，检查作轻微修改。投影迹线如上描述，相交板外形以一平行收缩方向，通过当前划线中点计算距离（=TOT (i)）在相交点最大处（普通应为两个）如PLTOL_KISFT*TOT，然后相应划线应参加垂向收缩计算，否则须应当，如PLTOL_KISFL*TOT，划线应不参加纵向收缩。1.5对接焊型材端局部收缩局部收缩能在型材端实行无关收缩补偿其他类型，它被实行至平面板架型材及外板型材尚有型材对板转换，这有两种规定。 Tribon环境变量SBH_LOCAL_SHRINKAGE_PROF应分至收缩目的名 坡口代码必要对型材端及基本坡口类型必要为一重要对接焊 用于收缩补偿值来自表2，收缩目的分至SBH_LOCAL_SHRINKAGE_PROF1.6 收缩量顾客控制1.6.1收缩补偿激活 顾客规定收缩应被实行某一板架在建模阶段（经SHRINKAGE语句）她既能依托一收缩补偿自动评估或手动控制，自动及手动控制混合能被使用 自动评估条件是SHRINKAGE目的可用零件几何修改发生在建模时自动零件生成1.6.2收缩因子顾客设定 收缩经验在不同船厂间不同，因而必须每一顾客控制收缩参数，这也叫收缩（补偿）目的，存于构造数据库中。 目的名能自由选取，但有扩展名.dat，它必要以一ip或程序中缺省参数，当收缩被使用时，即重要为自动板零件生成，收缩目的能以inithull创立。除创立目的，此功能输出一种清单及直接错误信息，如有文献名在inithull中描述。 收缩目的也可包括最多三个不同表。 1 垂直于一角型焊接迹线收缩量，作为板厚与所焊扶强材功能2 垂直于对焊接头收缩量（也可依照板厚功能）3 纵向收缩多表作为板厚功能，任意表可产生，每一种与某一迹线间平均分隔相连1）+2）将在垂向收缩补偿，3）更适合表（即接近当前板架或零件）用于纵向收缩任一表型2）和3）可不要，在那种状况，相应收缩补偿为零（除非由顾客在建模时给出）1.6.3收缩目的创立输入数据由ASCII文献用TIL语句，也许语句及使用解释如下：SHRINKAGE 收缩目的名 FILLET 表1语句 BUTT 表2 LONGITUNNAL 表3输入必要由SHRINKAGE开始，且可包括每种其他语句一种例子.SHRINKAGE语句 SHRINKAGE, 收缩目的名.FILLET及BUTT语句 syntax type),(/UPPER_LIM=(U_LIM/COMP=) (1.25) type = FILLET或BUTT UPPER_LIM对于板厚有关收缩补偿应实行。边界也包括在间隔内 COMP收缩补偿以mm，对于厚度小UPPER_LIM .LONGITUDINAL语句 LONGITUDINAL, (/PARITINON=在迹线间平均分隔，对于某一表被使用时最多25 (/UPPER_LIM=/COMP=) (1.25) （1.25）不同分割产生 用作FULLET/BUTT语句，对相近PARITINON有关表1.6.4输入文献例子SHRINKAGE,TEST_SHRFILLET/UPPER_LIM=12/COMP=3/UPPER_LIM=22/COMP=5BUTT/UPPER_LIM=12/COMP=2/UPPER_LIM=22/COMP=4LONG/TURINAL/PARTINON=500 /UPPER_LIM=10/COMP=3/UPPER_LIM=20/COMP=4 /PARTINON=1500 /UPPER_LIM=10/COMP=4/UPPER_LIM=20/COMP=51.6.5局部收缩补偿条件 按局部收缩评估依照大量因子，余量等，能由顾客控制，为了收缩补偿按详细船厂经验及需要，这由大量缺省参数进行，她们使用某些在局部收缩办法中描述，然而，在ppanparts及platemark缺省文献，使用名应此前缀SHRINKAGE_，正常操作条件是分派ip SHRINKAGE收缩名 缺省参数是 SHRINKAGE_FLA_LIM， 在孔内面板不参加收缩评估如她们不大于 mm，缺省值 mm SHRINKAGE_FLA_DIST， 虚拟划线迹线由面板创立 mm从边界，缺省值5 mm SHRINKAGE_TOL_MAXPART_IND， 如任一扶强材间距超过 mm，没有纵向收缩发生，缺省值 mm SHRINKAGE_TOL_MAXPART_AVE， 如平均扶强材垂直于收缩方向超过 mm，没有纵向收缩发生缺省值 mmSHRINKAGE_TOL_STR， 曲面轮廓，由始终线近似如轮廓幅度和端点间长度关系不大于，否则外形将从收缩量计算中排除，缺省为0.25。SHRINKAGE_TOL_ANG， 两根线假设平行（原则上可组合），如她们方向角偏离不大于角缺省为5度SHRINKAGE_TOL_DIST， 两线有相似方向在假定能组合如至少一种端点在垂向距离 mm从第一根定义，缺省为20 mmSHRINKAGE_TOL_DIR， 两根线应有桢方向如她们方向偏差不大于，此公差用于内部焊接迹线在收缩量方向评估中，缺省为5度SHRINKAGE_TOL_EDIR， 相应公差用于“虚拟”划线迹线如对于边沿焊接，缺省值为10度SHRINKAGE_TOL_FACT， 收缩方向由虚拟及实际迹线影响，然而，实际一种有评估中较重，规定重量因子，缺省值为10.0SHRINKAGE_TOL_IANG， 至少容许角度在重要及次要方向，缺省值为50度SHRINKAGE_TOL_ZLEN， 合计长度（L2），次要方向必要至少超过*L1，应被考虑（而L1为主方向迹线合计长度）缺省为0.5SHRINKAGE_TOL_RECT_AREA， “丰满度检查”因子，相对于最小-最大矩形在收缩方向缺省为0.65SHRINKAGE_TOL_TRIA_AREA， 三角形板接受，缺省为0.55SHRINKAGE_TOL_RECT_DIAG， 用于检查从最小最大矩形到板件距离作为矩形对角线因子，缺省值为0.33SHRINKAGE_TOL_RECT_EDGE， 与最小最大矩边短边长度相比，缺省值为0.85SHRINKAGE_TOL_KISFT， 一种单独划线迹线相应长度因子，接受为垂向收缩，缺省为0.2SHRINKAGE_TOL_KISFT， 垂向收缩划线曲线平均长度，缺省为0.4SHRINKAGE_TOL_KISFL， 纵向收缩单个划线迹线相对长度，缺省为0.4SHRINKAGE_TOL_KISFL，纵向收缩单个划线迹线平均长度，缺省为0.41 组合型材焊接补偿2.1背景 涉及组合型材装配焊接引起一变形需被补偿以一种办法或另一种，Tribon有一选项自动补偿这个变形，修改组合型材腹板在她们被切之前，补偿由型材焊接补偿目的控制，由顾客设定及维持。2.2基本特性这个设施能对平面板架扶强材实行，外板加强材（纵骨及横材）及平面板架（只要她们由几何类型90生成）补偿应加到腹板，自由生成如a腹板某些被存储在一种板在板数据库b腹板不应有严重曲率c补偿被规定在设定文献中控制型材至板材转换（见型材与板转换）补偿将被实行如下图阐明，而M1是一定制值且M3由程序计算。2.3补偿表高定补偿表由正常文本文献定义在TIL格式规定如下：COMPENSATION,/LENGTH=/WIDTH=CONSTANT,补偿语句定义M1值，对于某一长度及型材腹板宽度，见下表。腹板迹线通过5点创立，这些点是：a迹线端点移动距离M1b迹线中点不移动c从端部1/4长度两个额外点，这两点被移距离*M1，缺省值为0.25下表显示下述设定成果2.4寻找表中一种值当找到表中一种值，型长及型高被使用，该表解释总以值应发现等于或不大于给定值及长度总在宽度前检查。2.5输入文献例子CONSTANT,0.3;COMPENSATION,1.5/LENGTH=5000/WIDTH=350;COMPENSATION,1.8/LENGTH=6000/WIDTH=350;COMPENSATION,2.1/LENGTH=7000/WIDTH=350;COMPENSATION,2.4/LENGTH=5000/WIDTH=450;COMPENSATION,3.3/LENGTH=6000/WIDTH=450;COMPENSATION,3.8/LENGTH=8000/WIDTH=450;
