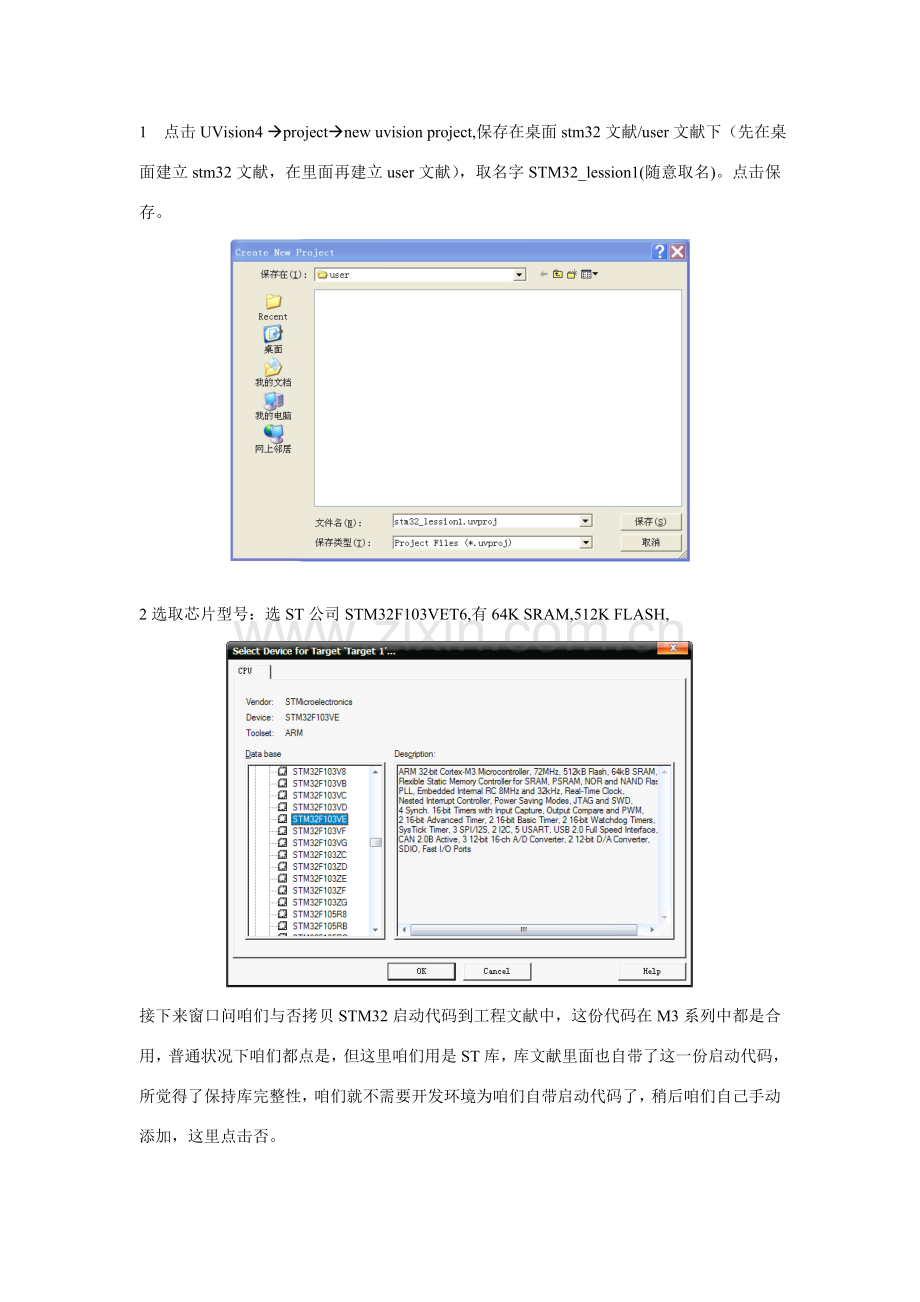

1 点击UVision4 àprojectànew uvision project,保存在桌面stm32文献/user文献下（先在桌面建立stm32文献，在里面再建立user文献），取名字STM32_lession1(随意取名)。点击保存。

2选取芯片型号：选ST公司STM32F103VET6,有64K SRAM,512K FLASH,

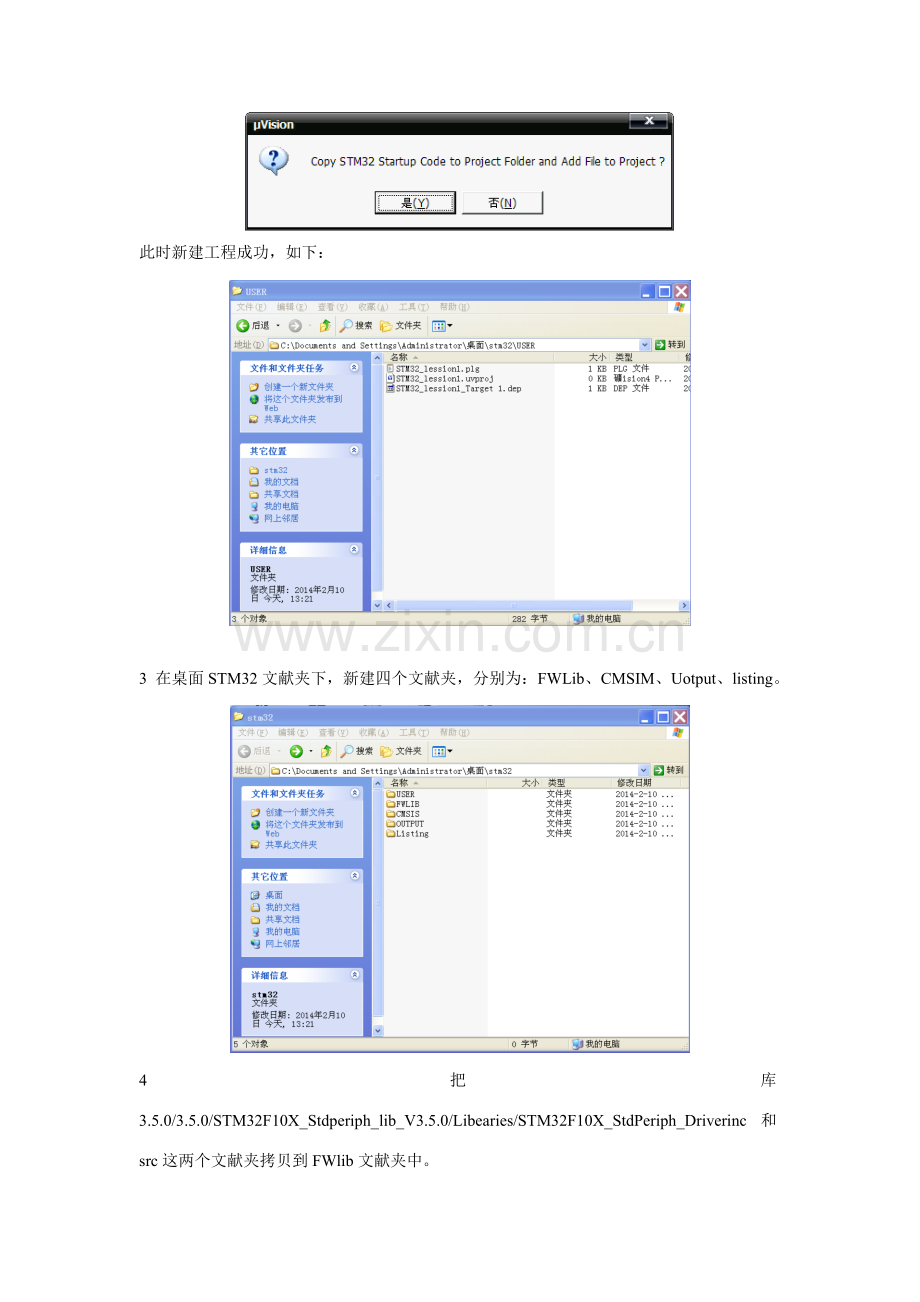

接下来窗口问咱们与否拷贝STM32启动代码到工程文献中，这份代码在M3系列中都是合用，普通状况下咱们都点是，但这里咱们用是ST库，库文献里面也自带了这一份启动代码，所觉得了保持库完整性，咱们就不需要开发环境为咱们自带启动代码了，稍后咱们自己手动添加，这里点击否。

此时新建工程成功，如下：

3 在桌面STM32文献夹下，新建四个文献夹，分别为：FWLib、CMSIM、Uotput、listing。

4 把库3.5.0/3.5.0/STM32F10X_Stdperiph_lib_V3.5.0/Libearies/STM32F10X_StdPeriph_Driverinc和src这两个文献夹拷贝到FWlib文献夹中。

5把库3.5.0/3.5.0/STM32F10X_Stdperiph_lib_V3.5.0/Project/STM32F10X_StdPeriph_Template下main.c、stm32f10x_it.h、stm32f10x_it.c、stm32f10x_conf.h、system_stm32f10x.c拷贝到USER文献夹下。

6把库3.5.0/3.5.0/STM32F10X_Stdperiph_lib_V3.5.0/Libearies/CMSIS/CM3/DeviceSupport/ST/STM32F10X/startup/arm下所有文献拷贝到CMSIS/startup文献夹下。STM32F103VET6,有512K Flash,属于大容量，工程中把startup_stm32f10x_hd.s添加到工程文献中。依照ST官方资料：Flash在16~32kbytes为小容量，64~128kbytes为中容量，256~512kbytes为大容量，不同Flash相应启动文献不同样，这点需要注意。

7把库3.5.0/3.5.0/STM32F10X_Stdperiph_lib_V3.5.0/Libearies/CMSIS/CM3/Core Support下core_cm3.c和core_cm3.h拷贝到CMSIS文献夹下。
8把库3.5.0/3.5.0/STM32F10X_Stdperiph_lib_V3.5.0/Libearies/CMSIS/CM3/DeviceSupport/ST/STM32F10Xstm32f10x.h、system_stm32f10x.c、system_stm32f10x.h拷贝到CMSIS文献夹下。

至此，

9 回到MDK工程中，将Target改为STM32_lession1.

10 在stm32_lession1中右击add group选项，新建四个组，分别命名为startcode、user、fwlib、cmsis。

11 接下来往这些新建组中添加文献，双击那个组往那个组里面添加文献。
Startcode添加：startup_stm32f10x_hd.s、
user添加：main.c 和stm32f10x_it.c 两个文献
fwlib添加： src里面所有驱动文献。固然，src里面驱动文献也可以需要那个添加那个，这里将所有添加进去是为了后续开发以便，况且咱们通过配备stm32f10x_conf.h这个头文献来选取性添加，只有在stm32f10x_conf.h文献中配备文献才会被编译。
CMSIS里面添加：core_cm3.c和system_stm32f10x.c.
注意：这些组里面添加都是汇编文献和C文献，头文献是不需要添加。最后效果如下：

至于有些有个锁图标，是由于这些都是库文献，不需要咱们修改，属性为只读，至此，咱们工程已经基本建好，下面来配备MDK配备选项。
12

点击 Select Folder for Objects,设立编译后保存在OUTPUT文献夹下。
同步把Create Hex file 和 Browse information这两个选项框也选上。

13 同样在Listing这个选项卡中，也点击Select Folder listings定位到模板中listing 文献夹下。

14 选中 选项卡，在Define里面输入添加USE_STDPERIPH_DRIVER，STM32F10X_HD 。

添加USE_STDPERIPH_DRIVER是为了屏蔽编译器默认搜索途径，转而使用咱们添加到工程中ST库，添加 STM32F10X_HD，是由于咱们用芯片是大容量。
15 在Include Paths栏点击，在这里添加库文献搜索途径，这样就可以屏蔽默认搜索途径。

但当编译器在咱们指定途径下搜索不到话，还是会回到原则目录去搜索，就像有些ANSIC C库文献，如stdin.h、stdio.h.
16 修改main.c文献。由于刚刚咱们main.c文献是从官方库里复制过来，里面有许多东西咱们是不需要，为了简化main.c文献，咱们修改如下：
/*******************************************************************
* 文献名：main.c
*描述：用3.5.0版本建工程模板
*实验平台：stm32f103vet
*库版本：3.5.0
作者：Tata
***************************************************************/
#include "stm32f10x.h"

int main(void)
{
while(1);
}

至此，咱们工程模板就建成了。
17 J-LINK调试：

在Debug/Setting/Flash download中咱们设立如下：

18 编译文献：Build,
19 下载程序：JLINK下载，将BOOT0拨到GND那端，
串口下载：将BOOT0拨到VCC，下载完程序后，将BOOT0开关拨到GND。
JLINK下载：

下载成功后，程序会自动运营，如果没有运营，则可按下开发板复位键。

这里要注意是：程序在烧写到开发板后与否自动运营，是可以在MDK开发环境：
Target Options…->Debug->Setting->Falash DownLoad中设立：

串口下载：

选取串口、波特率、HEX文献。
点击开始编程按钮，如果下载成功则会打印出下面右边框中信息。

到这里大功告成。
