LED显示屏关键技术专项方案.doc

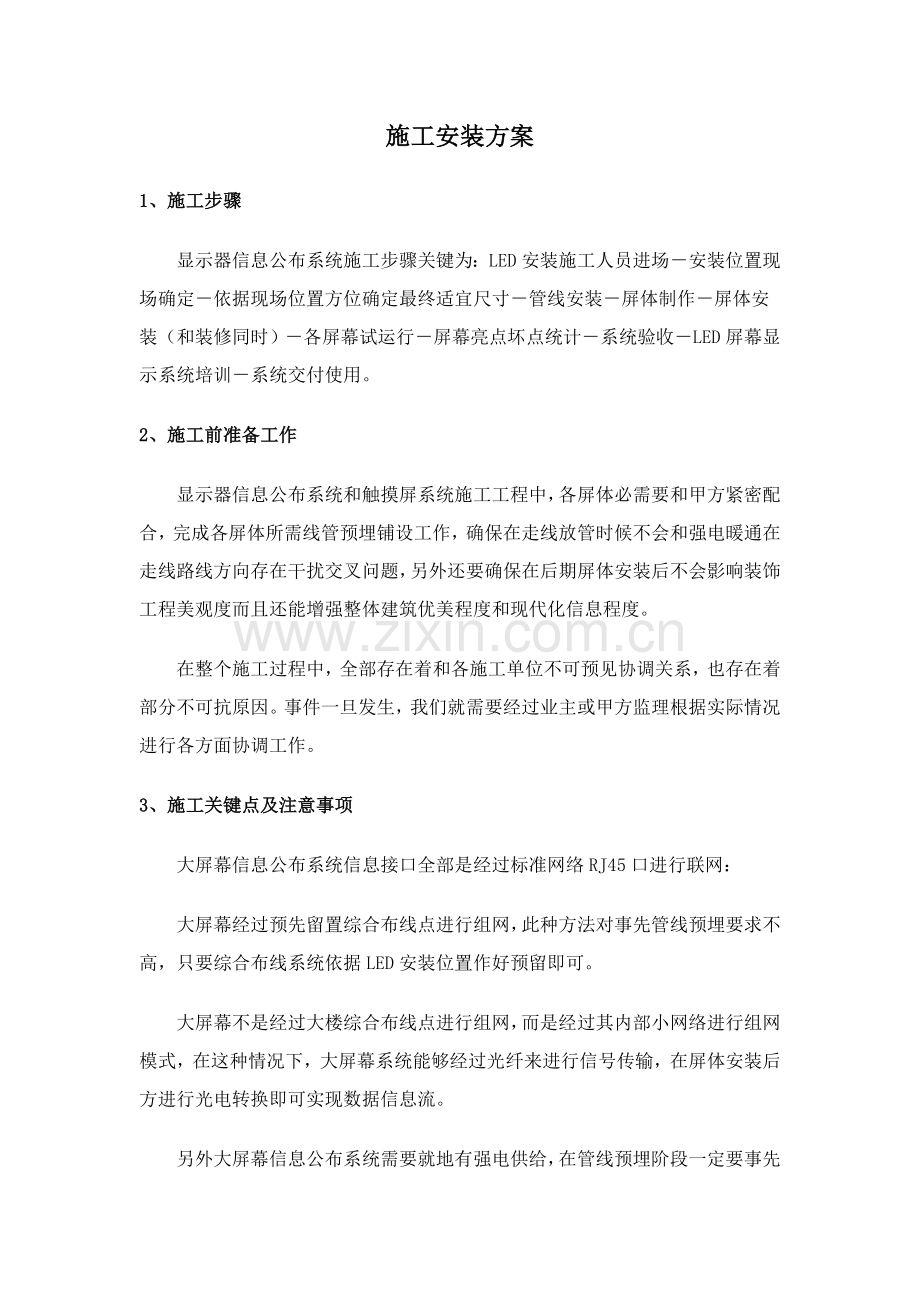

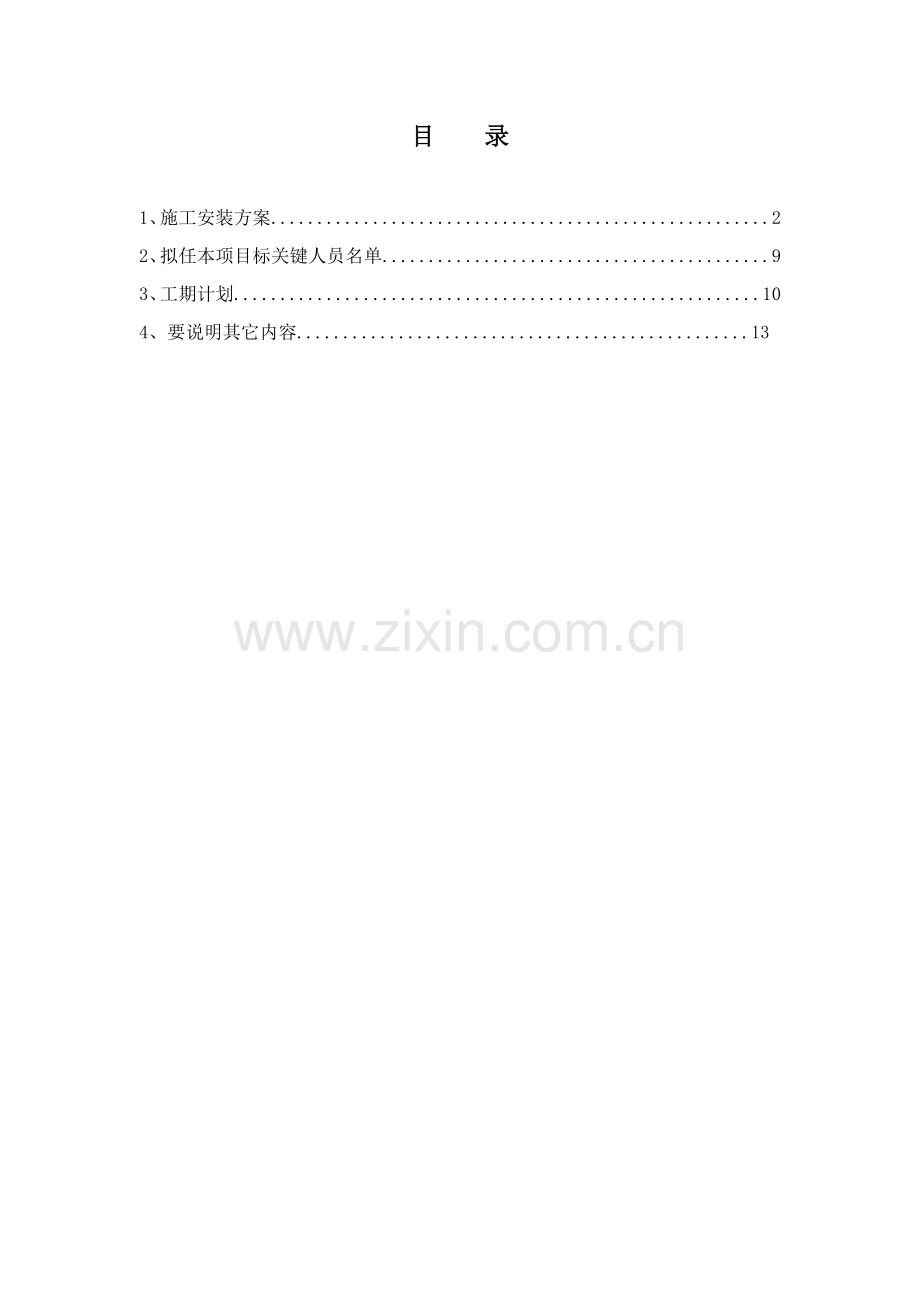

目 录1、施工安装方案.22、拟任本项目标关键人员名单.93、工期计划.104、要说明其它内容.13施工安装方案1、施工步骤显示器信息公布系统施工步骤关键为：LED安装施工人员进场安装位置现场确定依据现场位置方位确定最终适宜尺寸管线安装屏体制作屏体安装（和装修同时）各屏幕试运行屏幕亮点坏点统计系统验收LED屏幕显示系统培训系统交付使用。2、施工前准备工作显示器信息公布系统和触摸屏系统施工工程中，各屏体必需要和甲方紧密配合，完成各屏体所需线管预埋铺设工作，确保在走线放管时候不会和强电暖通在走线路线方向存在干扰交叉问题，另外还要确保在后期屏体安装后不会影响装饰工程美观度而且还能增强整体建筑优美程度和现代化信息程度。在整个施工过程中，全部存在着和各施工单位不可预见协调关系，也存在着部分不可抗原因。事件一旦发生，我们就需要经过业主或甲方监理根据实际情况进行各方面协调工作。3、施工关键点及注意事项大屏幕信息公布系统信息接口全部是经过标准网络RJ45口进行联网：大屏幕经过预先留置综合布线点进行组网，此种方法对事先管线预埋要求不高，只要综合布线系统依据LED安装位置作好预留即可。大屏幕不是经过大楼综合布线点进行组网，而是经过其内部小网络进行组网模式，在这种情况下，大屏幕系统能够经过光纤来进行信号传输，在屏体安装后方进行光电转换即可实现数据信息流。另外大屏幕信息公布系统需要就地有强电供给，在管线预埋阶段一定要事先同强电专业提出要求，因为往往这种垮专业配合小细节上，会成为施工上“灰色地带”。4、管线施工对于部分线管较长、弯头较多管路，应预先穿好铁丝以方便以后穿过线工作进行。管和管、管和盒连接，应作好接地处理，丝扣连接采取大于6钢进行跨接，以确保接地良好。不一样系统、不一样电压等级、不一样电流类别线路，分开穿管。穿线前，采取压缩空气，疳管内积水和杂物清除洁净，并吸入少许滑石粉，以降低磨擦，并检验管口毛刺和刃口是否清除洁净，以防穿线时导线 绝缘被损坏。放线时采取放线架，以免导线扭结，其接头应设在接线盒，钢管穿线前应先戴护口，穿线后戴护口施工方法。导线连接完成，应在接头处作好锡焊处理，并用绝缘带包扎牢。5、设备安装5.1安装工序5.2相关说明 配电系统工程显示器系统采取220V交流供电，总功耗为各部分功耗之和。 对货物清点和开箱检验依据协议最终签署屏体面积确定货物件数，在收到货物后首先根据货运单据清点货物件数是否符合，确保数量无误以后，再按装箱清单开箱查验。 显示器安装配电系统安装显示器采取交流（220V）三相五线制。 单元板(箱体)结构安装步骤（1）确定已经做好框架和支架牢靠性；（2）将显示板从最底层开始，一层一层地往上安装；（3）连接单元板(箱体)间电缆；（4）接电源线。 驱动程序安装该驱动程序可用于WIN、win xp平台，分别配有专门设备驱动程序，其安装方法和其它驱动程序完全一样。 地线连接将各处接地点和大地接地电极连接起来。 系统连接注意事项（1）要注意插接件极性和方向。（2）各接插件要连接好。不得有松动或未到位现象。（3）地线一定要连好。5.3系统调试对于大屏幕信息公布系统系统在屏体出厂验收前全部已经经过对应质检和成品屏体指标验收，所以系统安装完后关键是对其整体亮度、软件联网控制显示系统调试。整体亮度调试检测比较直观，是依据系统完工后三方人员对其进行实地调试检验一个工序，软件系统联网控制和屏体显示是系统调试关键，对其说明以下。（1）多媒体信息编辑制作调试文字信息：是节目制作中最一般、最常见信息，文字信息准备和处理比较简单，关键有文字编写、文字翻译（多语言系统）、文字录入、文字特技，在软件工具中对多种字体、大小、颜色任意选择、多个对齐和特技显示方法，然后依据屏体显示来进行调试校对。图形信息：图形是信息量较大一个信息表示方法，它能够将复杂和抽象信息直观地表示出来，也为制作美观界面提供了必需手段，在节目软件制作工具中，关键调试其支持图形缩放、裁剪和拼接程度。（2）对显示器监视和控制功效调试显示器是显示系统中关键设备，视其上位控制计算机能对其显示内容、显示方法全方面控制，同时控制软件提供界面实现对其运行状态监视。（3）组网功效调试系统中计算机设备组成局域网，实现内部资源共享，标准网络接口提供了和其标准网络连网能力，网络软件提供网络信息公布，实现网络控制，完成组网后视各个终端能否快速响应控制计算机指令要求，并做好调试验收汇报。6、系统调试常见故障及处理方案（1）屏体整屏不亮检验计算机是否运行正常，计算机和屏体控制系统连接线缆是否连接正确，接触是否良好。控制系统是否上电，控制系统输出线缆是否按次序连接正确。当上述检验结果确定无误，再检验屏体。屏体是否上电，查屏供电系统是否正常。控制系统输出到屏体数据线是否连接正确。环境温度和湿度是否超出了产品使用要求。（2）图像不稳，左右晃动此现象属于控制系统数字地和屏体数字地电位差异造成。检验控制系统输出地线和屏体第一个单元板输入地线是否连接良好。（3）图像位置不对，或屏上没有图像，即图像已经超出屏体映射区检验您所设置框体偏移量是否适宜，请将其改为适宜值检验框体位置是否和您所期望播放画面位置一致，如不是，请将其设为一致检验控制器通讯电缆连接，如不正确，请将其按正确方法连接（4）屏体带静电立即关闭屏体电源，检验电源线地线是否连接良好用万用表测量屏体金属件和大地连线间电阻，检验屏体机壳地线是否接地良好（5）屏体图像缺色所缺颜色对应电源出现自动保护或输出故障该颜色亮度设定为最低数据连线有松动对应数据通道故障（6）屏体图像有底色外部干扰超出系统容限，请刷新画面。（7）屏体上，局部一个或两个模块显示异常甚至不亮打开屏体后门，检验给两张单元板供电电源是否正常，如不正常，更换一只正品电源即可。数据线是否插好，如有松动或脱落则重新插好，坏则更换。7、系统试运行及测试7.1通电及初步测试整个系统搭建完成以后，请先检验各信号线和数据线连接是否正常，然后给整个显示器供电，先用专用测试仪对显示器根据每隔16行方法检验。当全屏检验完成并确定无误后，关闭全部电源。恢复系统正常连接，取下测试仪，并根据计算机控制器屏体通电次序重新开启系统。7.2系统试运行每一块单元板在出厂之前全部经过老化试验，单元板经过严格温度试验、老化试验和振动试验等，所以系统成功搭建后即可长时间可靠运行。显示器正常工作应满足以下环境条件交流工作电压220V 50/60Hz工作环境温度低温-20；高温+60相对湿度10% - 95% 8、安装方案在同用户协商后根据要求时间进入施工现场施工，开始显示器工程正式安装工作。具体施工方案以下：8.1安装现场勘察设计工程施工图纸和布线图纸由施工技术人员抵达工程安装现场，进行现场实地勘察。确定显示器体安装位置和环境；确定安装控制主机机房位置及环境；测量控制信号、数据信号实际传输距离；设计传输信号线布线位置；设计工程施工图纸、布线图纸、配电图纸；8.2系统布线、配电施工人员依据技术人员勘察后设计图纸进行通讯线缆敷设：清理布设路线；（含必需挖掘、打孔等）埋设线管、穿线；安装线材连接件；8.3屏体框架制作施工人员依据结构设计人员提供设计图纸进行框架施工：外框制作；（确保精度）外框安装；屏体外装饰材料施工；屏体内部供电系统引线。8.4屏体安装框架安装结束后，进行屏体安装：箱体安装、固定；（确保定位精度、连接强度）箱体连接；（由电气技术人员完成）信号线连接；（由电气技术人员完成）配电箱安装；（由电气技术人员完成）电源线连接；（由电气技术人员完成）控制网络架设。拟任本项目标关键人员名单序号人员名称担任职务联络方法备注1纪刚项目责任人二十四小时服务电话2张伟技术责任人全程跟踪服务特定技术人3侯军安装责任人4焦雪辉工厂责任人5纪连军安全责任人工期计划电子显示器项目实际上是一个系统工程，它牵涉到很多方面及很多人力。所以，在项目实施过程中，应安计划、按步骤，并由项目总责任人统一调度、合理安排，依据ISO9001标准要求，做到每个步骤全部要受控，方能确保项目标顺利完成。通常情况下，项目确定后，自协议签署之日起约30天后，工程能够交付使用，特殊情况，需经双方友好协商。工程总工期估计15天内完成项目 时间每要格为1天123456789101112131415完整施工图纸原材料采购产品生产产品老化调试产品打包非生产工期运输屏体安装调试及培训1、方案确定和用户单位充足接触、反复沟通，对设计出方案进行论证、验证，对存在不合理之处进行整改，再验证，并最终确定方案，形成文档，作为协议附件立案。最终，签署协议，此项工作由本企业营销部负责，系统工程部帮助。2、施工前期准备由系统工程负责，营销部帮助，进行环境调查，制订通信布线方案、电源布线方案，土建配合及相关事宜，并经用户单位书面确定。3、原材料准备印刷线路板、模块、元器件、通讯线、主控系统等材料采购、准备，和结构件制作。此项工作由生产部负责，系统工程部、研发部帮助。4、生产及车间调试此过程关键完成单元板生产，并对单元板逐一进行筛选、调试，经品质管理部书面验收确定合格后，进行整屏装配、系统联调，最终模拟用户使用环境进行综合测试等。该过程由生产部负责，系统工程部帮助完成。5、老化、检验整屏装配完成后，按SJ/11141（LED显示器通用规范）要求生产工艺及Q/320400 ALED 02-（LED显示器产品提供方企业标准）规范要求，将进行72小时满程、满负荷老化。随即，对显示器按上述标准进行全方位检验、测试，假如出现质量问题，将对发觉问题进行整改，整改完成经品管部门确定后，再进行老化、检验和测试，从而，最大程度确保显示器含有过硬质量。为了维护用户利益，决不让任何一个问题留给用户。此项工作由品质管理部负责，系统工程部帮助完成。6、安装、调试该过程包含：整备发货、现场布线、整屏安装、系统总调，该工作由系统工程部负责，品质管理部监督，用户方配合。7、系统试运行对照标准、规范和双方签署协议，进行试运行，假如，出现问题将立即整改，再次试运行，直至系统完全符合要求。该过程由系统工程部具体负责，邀请用户方参与。顺便说一句，假如条件许可，期望用户方具体操作人员能够全程跟踪。8、 用户培训该项目实施最终目标是使其发挥应有作用，确保用户投资有所回报。所以，需要双方相关人员亲密配合。根据协议要求及产品提供方企业对用户承诺，系统安装、调试完成后，应对用户方具体操作人员进行软件使用培训，和简单硬件维护培训。本企业现场安装调试人员有责任、有义务、无条件为用户方培训系统操作人员，并使其真正掌握使用技术及简单维护技术。具体培训内容以下： 显示器基础工作原理 系统操作程序和管理 系统日常维护和安全注意事项 系统软件安装 显示信息日常维护 简单软件故障处理 简单硬件故障处理培训前本企业将提供操作、维修手册。培训人员由用户方指定，培训时间和地点由双方协商。该过程由系统工程部和用户单位共同配合完成，而且，培训结果应经过用户方书面认可。9、完工验收完工验收阶段标志着该项目经双方共同努力，已经圆满完成了任务。此时，双方将按相关标准和协议内容对整个项目进行整体验收、移交相关资料和进行相关事项交接。该过程将有产品提供方企业和用户方共同配合完成要说明其它内容1、工程验收因为LED显示器是一个综合性功效复杂计算机网络信息系统，要对其进行全方面验收，是一个比较复杂过程。为了确保各零部件、显示器产品及施工质量，同时又是当地简化验收过程。我们提议在整个工程项目进行期间招标方对产品进行以下验收:1.1屏体验收验收关键项目包含:关键材料LED验收：亮度、视角等LED关键性能验收灰度等级显示图象需要组成象素每个LED发光亮度全部必需能调整，其调整精细程度就是显示器灰度等级。灰度等级越高，显示图象就越细腻，色彩也越丰富，对应显示控制系统也越复杂。通常256级灰度图象，颜色过渡已十分柔和，而本企业使用LED屏专用显控芯片，使LED屏显示效果和稳定性全部上了一个台阶。LED屏专用显控芯片是一个超大规模ASIC，它不仅内含LED显示所需全部逻辑，替换了传统设计中大量小规模IC。每个芯片还有128个脉宽调制式灰度控制器来实现经反伽玛矫正，使灰度显示符合生物原理8192级灰度控制。这种经视觉纠偏灰度控制更适合人眼对亮度直观感受，给人主观感觉是灰度层次分明，色彩逼真。这是以往任何一个LED屏全部无法实现。显示效果LED显示器最为关键性能指标是对每一基色（红、绿、兰）所实现亮度即灰度等级，现在国际显示标准是要求每一基色达成视觉256级灰度。LED屏专用显控芯片内置处理逻辑能够输出达成8192级灰度，并从中选择和CRT显示器相拟合256级灰度输出，使整体图像效果愈加清楚、逼真，富有感染力。除了灰度等级之外，显示器另外两个性能指标是其解析度和刷新频率。因为LED显示器本身特点和要求，传统处理方案往往要以丧失其中一项或两项标准作为另一项指标提升代价。因为LED屏专用显控芯片每个管脚每秒数据输出量达成1兆，远远超出了传统方案数据输出能力，从而使该问题在根本上得四处理。LED屏专用显控芯片系统能够在同时支持1024*768屏幕解析度和高达180Hz屏幕刷新频率，远远超出了传统处理方案性能指标，使显示画面稳定、无闪烁、无拖尾。1.2应用软件功效验收这些验收关键目标是检验系统功效是否全部实现，系统操作性能是否满意，界面是否符合规范和招标方要求，系统总体是否稳定可靠。1.3模拟系统验收这项验收是在生产工厂内针对产品生产过程质量进行验收，验收关键内容包含:产品总体质量工艺水平外观验收对象包含显示器产品，控制部件，配电柜，框架等。验收程序是在工厂内一个组建模拟系统上进行，相关这部分具体验收程序和验收指标，我们将提供产品出厂检验条件供参考。1.4框架安装质量验收这项验收是在施工现场对框架安装工艺质量、屏幕部件安装工艺质量进行验收。验收关键内容包含:整体外观效果平整度结构合理性维修维护可操作性1.5系统最终验收在系统安装调试完成后，最终对系统进行一次整体综合性验收，检验整个系统是否达成了招标方全部要求。1.6系统验收标准原中国电子部一九九七年颁布中国LED行业标准。室内双色LED显示器工程实施方案2、培训培训目标是训练系统操作员。经过训练后便她们能够熟练操作本系统，并能处理部分基础故障。培训分两个阶段进行，培训人员约3人。我企业对此次室内双色LED显示器工程进行3人/次无偿培训。培训两个阶段分别为:2.1基础培训这项培训在生产厂内培训中心进行，培训关键内容包含:计算机基础知识LED显示器基础工作原理屏幕节目制作及播放软件、监控软件工作系统操作程、比赛软件及操作。系统日常维护和安全注意事项这项培训安排在模拟系统组建完成后进行。2.2现场培训这项培训着重培训操作员对系统操作和间题处理，培训关键内容包含:系统软件安装设备在系统中作用及正确使用方法设备检验、调整及测试，常见测量仪表和仪器使用方法设备接地和防雷显示信息日常维护简单软件故障处理简单硬件故障处理设备维护保养提供培训教材参与安装培训地点在施工现场，培训内容随系统安装调试一起进行，要求系统操作员一起参与系统软硬件安装和调试。3、售后服务我们认为一个含有长远计划，稳定、有实力企业是用户系统维护和升级最根本保障。我企业含有丰富系统工程经验和巨大资金支持，兼和多所名牌大学产学研全方位合作，不停涌现出技术开发和经营管理等各方面人才，形成一支稳定高素质队伍。所以，我们对用户作出承诺是庄重也是切实可行。对于贵企业LED信息显示器来讲，我们为满足其高可靠性要求，和在确保工程高质量同时，更关键是对于在系统完成后怎样向用户提供全方面技术支持和完善售后服务，如快捷响应、现场维护、定时检修保养、充足备品备件和专业技术服务队伍等各方面。对此，我们做了充足安排。专业人员现场服务依据贵企业实际情况，我们承诺在系统保修期间，不管故障大小，均尽可能提供现场服务，派遣经验丰富专业技术人员到现场，负责进行现场工程设计及设备安装、调试和故障诊疗和排除。无偿提供设备保修服务:我们承诺，对于我们提供设备提供 贰 年无偿保修、终生跟踪服务。在保修期内，对于任何非人为原因造成设备缺点或损坏，我们负责立即无偿更换或修理。保修期过后,我方只收取成本费用。热线联络和快捷响应:在接到贵企业通知后，我们要求值班维修工程师使用最合理交通工具在当日之内赶往现场，紧急情况下项目责任人也必需抵达现场进行指挥和协调。尽可能缩短从故障报出到恢复正常运行时间。对于用备品备件更换下来坏件，在不超出两周时间内给予修复或更换，使其处于完好待命状态。一旦接到维修电话，相关人员可在6小时内赶到现场。备品备件供给为确保对系统实施有效保修维修维护服务，尽可能缩短系统停机时间，我们在任何时候全部贮备一定数量备品和备件。在设备使用寿命期内，确保买方在7天内买到设备必需易损件及其它零配件。定时检修保养服务 除了立即响应贵企业管理部门故障通知外，我们还将制订定时检修保养服务制度。3、 施工质量方法3.1质量管理体系在项目经理领导下质量管理架构,明确全员质量责任。（1）明确工程质量第一责任人是项目经理。 质量是企业生命,妥善处理工程质量.成本和工程进度既同意又矛盾辩证关系.常常向施工人员灌输”百年大计,质量第一”思想,增强质量意识；关键工序质量亲自把关。（2）主管工程师应帮助项目经理把好质量关。 主管工程师应常常深入施工作业现场,了解质量情况,发觉存在质量问题并帮助处理,严格按施工图纸和国家规范要求进行施工,不应私自变更图纸要示,若确需修改时,应按程序报甲方和设计院审批。（3）各班组长应对本班组施工质量负责，按要求做好标识和统计，若出现质量问题便于追溯，找出质量问题原因及责任人。（4）质检员应严格实施验收规范和企业检验作业指导书要求，做好检验统计和检验状态识，如出现自己处理不了问题时，应和主管技术人员联络求得帮助，不得私自自作主张。（5）作业人员应严格实施施工验收规范和企业作业指导书要求，对施工材料和安装设备及原器件进行自检，不让不合格品进入工序，施工完成后应该进行自检或请同班组职员互检，出现问题时应“返修”或报废，不得隐瞒工程质量问题，经自检合格后提交质检员验收，验收合格方可进入下道工序。 3.2 质量确保方法（1）认真消化和熟悉本设计施工图和相关技术资料在此基础上，还应结合相关专业进行综合考虑，确定施工安装方法和空间布局，走向等。（2）施工前应由主管部门工程师向施工人员交底，尤其是对新工艺、新设备、新材料应用和实施关键、难题问题，并应就常出现通病和此次施工可能出现新问题及其预防方法，昼夜做到防范于未然。（3）进场物料，设备资料要认真消化。（4）当确保工程质量，从项目管理班子到施工班组必需建立QC小组，认真开展全方面评价在施工工程质量，发觉问题立即纠正，杜绝工程质量通病。（5）企业质检部，质量部应组织一次工程质量抽查，抽查质量情况，发觉存在问题，帮助分析研，采取纠正和预防方法并走访甲方对我企业是质量意见和提议，深入改善施工质量管理。（6）质量员负责对在施工程进行质量跟踪检验，发觉问题立即通知施工班组纠正，质检员以质量负责有否决权，未经质检员验收不进入下一道工序施工.发觉不合格应按（不合格控制程序）和（纠正和预防方法控制程序）处理。（7）关键工种如电工必需持有效证件上岗，做到每道工序施工人员明责到人，以增加作业人员责任心。（8）测试仪器和设备精度符合要求，量程合适，并有质量监督部门判定合格证，在使用中注意保管和保护，使之常常保持正常工作状态，不合格检测仪器和设备不得使用。（9）严格遵守甲方相关工程质量检验，验收规章制度，主动以之配合，共同搞好工程质量。严格按企业建立质量确保体系运行。企业总经理，质检部，质管部，设计技术部和项目经理部等相关管理人员，技术人员和质检员组成工程质量领导小组，负责指定确保方法，组织定时检验，跟踪叫正预防方法指定和实施情况和效果，即使纠正质量通病，将质量目标进行分解，把质量责任落实到每项工程，每个质量管理人员和每个施工人员，对应指定严格奖惩制度。在项目经理部设置专职质检员，各班组设兼职质检员对职责范围内质量问题含有一票否决权，做到不合格物聊必需立即退货，不合格工序必需返工，严禁不合格流入下一道工序，不合格原因，责任和纠正预防方法必需认真按不合格控制程序和纠正预防方法控制程序处理。物料采购必需按企业供给商选择控制程序采购过程控制程序办理，供给商必需重新评定合格供给商名目中选择。施工质量严格按检验，检验程序进行，实施“三检制”即班组自检，质检员专检和专业主管工程师复检，检验结果必需按检验作业指导书要求填写相关检验质量统计表，并对检验状态进行标识。（10）质量通病及其预防1）检验全部LED屏及指导牌电源是否正确连接，包含线颜色和电极性。b) 用万用表检验电路是否有短路现象或断路现象。c) 检验LED单元板拼接是否有漏水，而且影响到线路接驳点。d) 通电检测LED板，检测其工作是否正常，亮度和色度应保持基础一致。2）在配管过程中注意确保配管制作弯曲半径配管应尽可能见弯头数量，明配管应横平竖直，固定点间距均匀，如多根管并烈数设应注意固定点保持一致，穿线前必需清除管内杂物积水，管口应套好护口，预防拉伤导线绝缘。3）不一样电压等级，不一样电流类别线路，不许穿在同一管内或线槽同一孔内。4）导线在管内，不许有接头或扭结，导线接头应在接线盒内焊接用端子连接.5）敷设在多尘或潮湿场所管路管口和管子连接处，均应做密封处理。6）管线经弯型缝（包含沉降缝、伸缩缝、抗震缝）处，应采取赔偿方法导线跨越变形缝两侧应固定并留有合适余量，确保在上述变形产生时，导线在缝中有游韧余地而不致受。10、安全文明施工10.1安全确保方法（1）建立以项目经理为首安全确保体系本着管生产必需管安全标准，组建项目安全确保体系，建立安全工作领导班子，安全工作第一责任人是项目经理，对现场安装工作负全方面责任。专业主管工程师帮助项目经理抓好施工队安全工作，专业工长是各工种二班安全工作第一责任人。安全工作必需落实到人。形成人人讲安全，人人管安全，班前讲安全，上班查安全良好作风。（2）建立健全和落实各项安全管理制度严格要求落实实施企业安全控制程序和工序安全责任制和相关工种作业知道书安全条款,明确各级人员安全职责,包含项目经理,技术人员、班组长，专兼职安全员和作业工人等，制订安全关键防范内容，及安全确保方法。（2）建立安全教育制度全部进场施工人员全部要进行一次安全教育，由项目经理主讲，讲安全工作“重于泰山”重大意义，增强安全施工意识，让各级人员明确自己安全职责；讲安全工作微弱步骤和关键，引发广大职员注意，讲安全施工方法，使各工种作业人员在作业时知道怎样避免安全事故。各班组班前会由班组长对作业人员进行安全教育。特殊工种须经过培训安全考试合格后持证上岗。（4）坚持安全检验制度企业安全工作领导小组不定时对工作进行安全检验。项目经理部安全检验结果要立即报企业备查。专职安全员天天必需进行安全巡查，对检验出隐患要做好统计，重大问题应立即向项目经理汇报并采取纠正预防方法；如发觉严重危险或严重违章操作有权阻止，停止其施工作业，直至消除违章为止，安全检验项目按要求内容进行。（5）坚持安全交底制度技术人员在编制施工方案技术方法时，必需包含具体针对性安全方法，并向操作人员进行交底，交底后应做必需书面统计。（6）安全事故处理制度现场发生安全事故，全部要本着“三不放过”标准进行处理，事故原因未查出不放过，事故责任人未查出不放过；事故预防方法未制订出不放过；重大事故必需立即向上级主管部门和企业上报，主动配合和接收相关部门调查和处理，隐瞒及不如实提供事故真相要严加处理。10.2安装工程安全施工方法（1）配置必需劳保护具，如劳保服，劳保手套、安全帽、绝缘手套、电焊帽、安帽等,确保施工人员有必需防护用具和用具,以免发生人身安全事故;（2）特种作业必需持证上岗,而且相关证件必需是专业对口,（3）配置必需灭火器材，有火灾危险作业现场必需配置手提式灭火器和手摧式灭火器，灭火器应注意检验是否完好有效。（4）现场使用线路，必需采取绝缘良好绝缘导线，干线载流量应大于用电设备负荷电流，导线要架空敷设，用绝缘子固定，移动线路必需使用像套电缆，不得有破损及电芯线裸露现象，在有行人经过之处应注意保护电缆，以免伤及行人或硬物损坏电缆。（5）全部电力线路和用电设备必需由持证电工安装，并有专员负责检验和维修保养，其它人员不得乱接，乱拉临时电线。（6）施工用配电箱必需完好，总配电箱及设备开关箱均设漏电保护开关箱内漏电开关动作电流小于30A。配电箱门应完好，用电时必需把门关上，电线不得从门口进出，必需经过进出线中引进出电线。（7）施工人员酒后不准进入施工现场，工作场地严禁嬉戏。（8）电气焊施工用火公布申领用火证，焊工应穿戴好护具,做好接零保护,周围不许有易燃易爆品.（9）登杆作业必需系好安全带，工具必需装袋或系防坠绳，严禁抛掷传输。（10）施工设备必需指定专员负责，首当其冲严格按安全操作规范操作。（11）设备及其它物品吊装时,必需由专员统一指挥，统一行动，吊物下严禁站人。10.2文明施工方法 （1） 认真落实实施合肥市要求建筑安装施工现场管理一切要求和条例，作好文明施工。 （2）认真实施市政、道路、及相关部门对城市建设制订要求和条例。 （3） 过往车辆运输确保不污染街道；场地和工地天天清扫，建筑垃圾天天清除，按业主要求地点丢弃或堆放。 （4）施工人员进入现场，语言举止文明，相互团结帮助，共创安全文明工地。 （5）尽可能不干扰市民生活和工作秩序，凡夜间施工，一顶要降低躁声，安装路障，预防行人误入受伤。10.3设备运输方法因为受到现场条件限制，安装位置较分散,材料设备运输至施工现场,需要和中心管理处协商,指定安全地点集中堆放，并要求做好材料保护方法。（1）搭设施工平台各类材料、工具和设备,采取车辆运输到广交会琶洲展馆周围区域(需要和中心管理处沟通,留出临时放置各类材料和设备空地)。（2）设备材料搬运前采取各类有效防护方法保护展馆区域电梯内壁四面及通道。10.4交付使用确保方法工期：本企业确保在项目工期内全方面完成全部施工任务，具体见施工计划。为确保工期，本企业投入足够劳动力，亲密配合，实施天天早上8：0012：00，下午1：005：00，晚上6：0010：00三班制，并随时相互配合。（1）项目经理对工程施工统一领导，对劳力，机具和设备实施统一调配，确保施工顺利进行。（2）专业主管工程师对施工人员做好技术交底，对易出质量问题关键难点部位到现场做具体指导，以确保工程质量符合规范及设计要求，从而确保不因质量问题返工而造成工期延误。（3）合理安排工序，实施分区，分段作业。（4）施工高峰期有计划地组织加班作业。（5）制订具体进度计划，严格控制进料质量，从时间和质量上确保供料，立即质优，决不能出现停工待料和因材料质量问题返工现象。使工期从物力上得到确保。（6）指定施工期间具体劳动力使用计划，在施工过程中，一直保持足够高素质劳动力， 确保各控制点工期目标实现，从而可从人力上确保工期目标实现。（7） 在工期控制下，合理安排各项工程安装时间，调试时间，确保施工进度顺利实施。（8）严格实施施工进度计划，只能提前不得延后，天天逐一小检验，发觉问题找出原因即使协调，制订出填补方法，跟上进度。（9）关键抓好进度落后工序和关键难点工序，确保作业进度相关不太多，做到基础上平衡，配合甲方做好看工和完工验收工作。10.5工程交工验收方法本工程全方面完工验收按 自检 提交技术资料 分部分项交工验收 完工验收程序进行。由企业组织各分项、分部工程自检，全方面自检和复检是否符合设计和规范要求，并作质量评定，提请工程主管部门认证。本工程“验收规范”和“质量评定标准”按下列“标准”相关要求实施。钢结构工程施工质量验收规范 GB50221-建筑安装工程质量检验评定标准 GBJ300-88 建筑工程质量评定标准 GBJ301-88 安装工程 质量检验评定标准 CJJ3-90 智能建筑设计标准（GB/T50314）智能建筑工程质量验收规范（GB50339）LED显示器通用规范（SJ/T11141）LED显示器测试方法 （SJ/T 11281-）工业企业通信接地设计规范（GBJ7985）通用用电设备设计规范（GB5005593）电气装置安装工程电气设备交接试验标准（GB5015091）民用建筑电气设计规范（JGJ/T1692）建筑物防雷设计规范（GB5005794）电气装置安装工程接地装置施工验收规范（GB5016992）建筑电气安装工程质量检验评定标准（GBJ303-88）电工电子产品基础环境试验规则名称术语（GB2422）电工电子产品基础环境试验规则低温试验方法（GB2423.1）电工电子产品基础环境试验规则高温试验方法（GB2423.2）电网电源供电家用和类似通常见途电子及相关设备安全要求（GB8898-88）电子设备雷击保护导则（GB7450-87）计算机站场地安全要求（GB9366-88）信息技术设备包含电气设备安全（GB4943-95）软件工程国家标准（GTB856）信息技术互连国际标准（ISO/IEC11801-95）建筑设计防火规范（GBJ1687）修订工业和民用电力装置接地设计规范（GBJ65-88）建筑及建筑群中和布线工程设计规范（CECS72-79）民用建筑线缆标准（EIS-TIA-568）电力设备接地设计技术规范（SDJ8-98）电气装置安装工程电缆线路施工及验收规范 GB50168-92电气装置安装工程接地装置施工及验收规范 GB50168-92电气装置安装工程低压电器施工及验收规范 GB50254-96电气装置安装工程1KV及以下配线工程施工及验收规范 GB50258-96电气装置安装工程电气照明装置施工及验收规范 GB50259-96；建筑电气安装工程质量检验评定标准(GBJ303-88)建筑安装工程质量检验评定统一标准(GBJ300-88)建设工程施工现场供用电安全规范 GB50194-93施工现场临时用电安全技术规范 JGJ46-88建筑施工安全检验评分标准 JGJ59-88建筑施工高处作业安全技术规范 JGJ80-91
