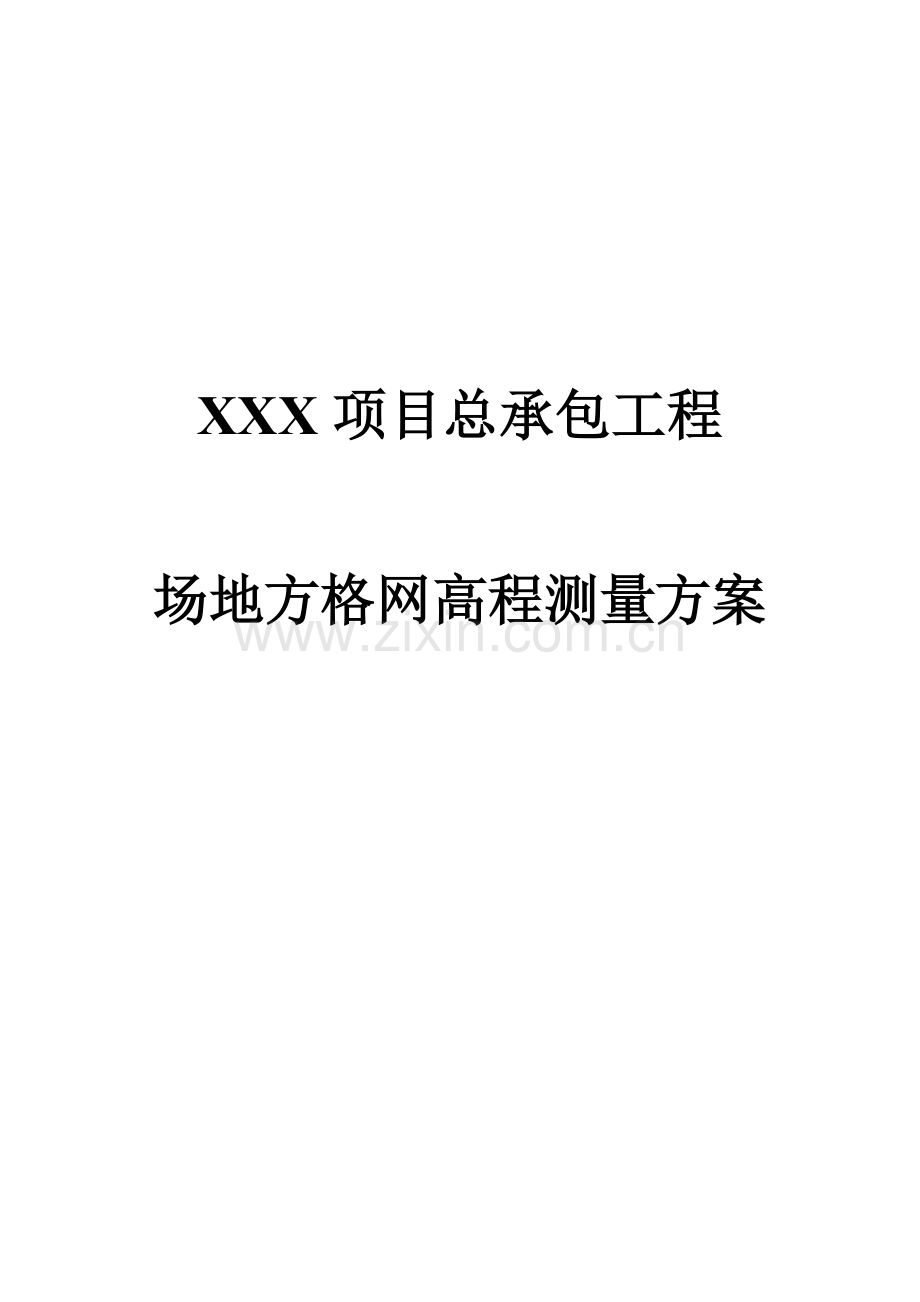

XXX项目总承包工程

场地方格网高程测量方案

目 录

场地方格网高程测量方案 1
1、工程概况 1
2、编制根据 1
3、施工测量准备工作和测量仪器配备 1
3.1、施工测量准备工作 1
3.2、测量仪器配备 2
4、场地测量及起始根据校测 2
5、方格网高程测设环节 2
5.1、边角线拟定 2
5.2、方格网现场布置 3
5.3、测量办法 3
5.4、测量数据整顿 4
6、施工测量基本原则 4

场地方格网高程测量方案
1、 工程概况
本工程建设地点位于XXX区。
2、 编制根据
序号
编制根据
1
业主提供桩位测量控制点
2
XXX项目施工总平面布置图
3
《XXX项目施工组织设计》
4
《工程测量规范》（GB50026-）
5
《都市测量规范》（CJJ/T8-）
3、 施工测量准备工作和测量仪器配备
3.1、 施工测量准备工作
施工测量准备工作是保证施工测量全过程顺利进行重要环节，涉及图纸和测量办法熟悉，测量基准点交接与校核，人员组织及测量仪器配备与检定，测量方案讨论,工程测量重难点分析与应对办法。详细为：
（1）认真阅读有关专业图纸，对照图纸熟悉场地平面尺寸和场地内高差变化状况。
（2）熟悉测量规范对施工测量规定，保证施工测量质量。
（3）对照方格网测量平面布置图，现场勘察、校测建筑用地红线、围墙线桩点坐标、高程。
（4）测量人员配备：测量工2～3人，验线员1人。

3.2、 测量仪器配备
序号
名称
数量
用 途
精 度
1
全站仪
1台
平面控制网设立、闭合，平面方格网标高测量
角度测量精度2″
距离测量精度±（3mm+2ppm）
2
水准仪
5台
标高测量控制
±2mm/km
4
钢卷尺
5把
长度测量
计量所鉴定合格
5
对讲机
4对
高程传递通讯
5KM
备注：此外需配备墨斗、钢钉、广线、线垂、标杆等。测量仪器应通过计量所检查并有合格证书，在检定周期内使用。
4、 场地测量及起始根据校测
（1）进场时，用全站仪坐标测量法，并在现场用白灰撒6m×6m方格网，测量场地现状高程，作为土石方计算根据；以作为暂时水电管线敷设及施工道路、暂设建筑物以及物料、机具场地划分和定位等用。
（2）建筑围墙桩点、水准点、场区首级控制网由我方重复校测无误后，再由我方引测到施工现场。
（3）测量控制桩校核
依照业主方提供导线点、高程成果，反算边长、角度、方位角、高差与现场实测比较，边长、角度、方位角精度应达到导线相应级别精度，高差闭合为（n为测站数）。应及时向业主方反映本工程校核成果。
（4）检定及试用测量仪器
对于新购买测量仪器，应送到计量机构进行检定，检查精度与否达到厂家原则精度指标。对于已有仪器，若超过检定周期，已应及时送检。
5、 方格网高程测设环节
本次测量采用全站仪测设，详细环节如下：
5.1、 边角线拟定
用全站仪将场区边界线角点定出来1。用油漆红点或钉打木桩做好固定标高标记。
5.2、 方格网现场布置
为了让测量标高点能像方格网图上面反映那样，因而将施工场区别割为6m×6m方格，并且用白灰做好标记。方格网图由设计单位(普通在1：500地形图上)将场地划分为边长a=10～40m若干方格,与测量纵横坐标相相应,在各方格角点规定位置上标注角点自然地面标高(H)和设计标高(Hn),如图所示：

5.3、 测量办法
将全站仪架设于任意高程点上，在不量取仪器高和棱镜高状况下，运用三角高程测量原理测出待测点高程，操作过程如下：
（1）仪器任意置点，但所选点位规定和已知高程点通视；
（2）用仪器照准已知高程点，测出V值，并算出W值，（W=HA+i-t=HB-V）；
（3）将仪器测站点高程重新设定为W值，仪器高和棱镜高设为0即可；
（4）照准待测点（方格网网线垂直交叉点）测出其高程。

5.4、 测量数据整顿
依照现场测量记录在草图上数据，一一换算成绝对高程之后，在方格网图纸上标注各点标高。测量成果由监理、甲方确认签字。

6、 施工测量基本原则
（1）认真学习与执行国家法令、政策与规范，明确为工程服务，对按图施工与工程进度负责工作目。
（2）遵守先整体后局部工作等程序，即先测设精度较高场地控制网，再以控制网为根据进行各局部点位定位测量。
（3）必要严格审核测量起始根据（设计图纸、文献、测量起始点位、数据等）对的性，坚持测量与计算工作，步步有校核工作办法。
（4）测量办法要遵循科学、简捷、精度合理、相称工作原则。仪器选取恰当，使用精心。在满足工程需要前题下，力求做到省时、省工、省费用。
（5）用好管好设计图纸与关于质料，实测要当场做好原始记录，测后要及时保护好桩位。
（6）紧密配合施工，发扬团结协作，不畏艰难，实事求事，认真负责工作作风。
