分散控制新版系统DCS系统受电调试专项方案中.doc

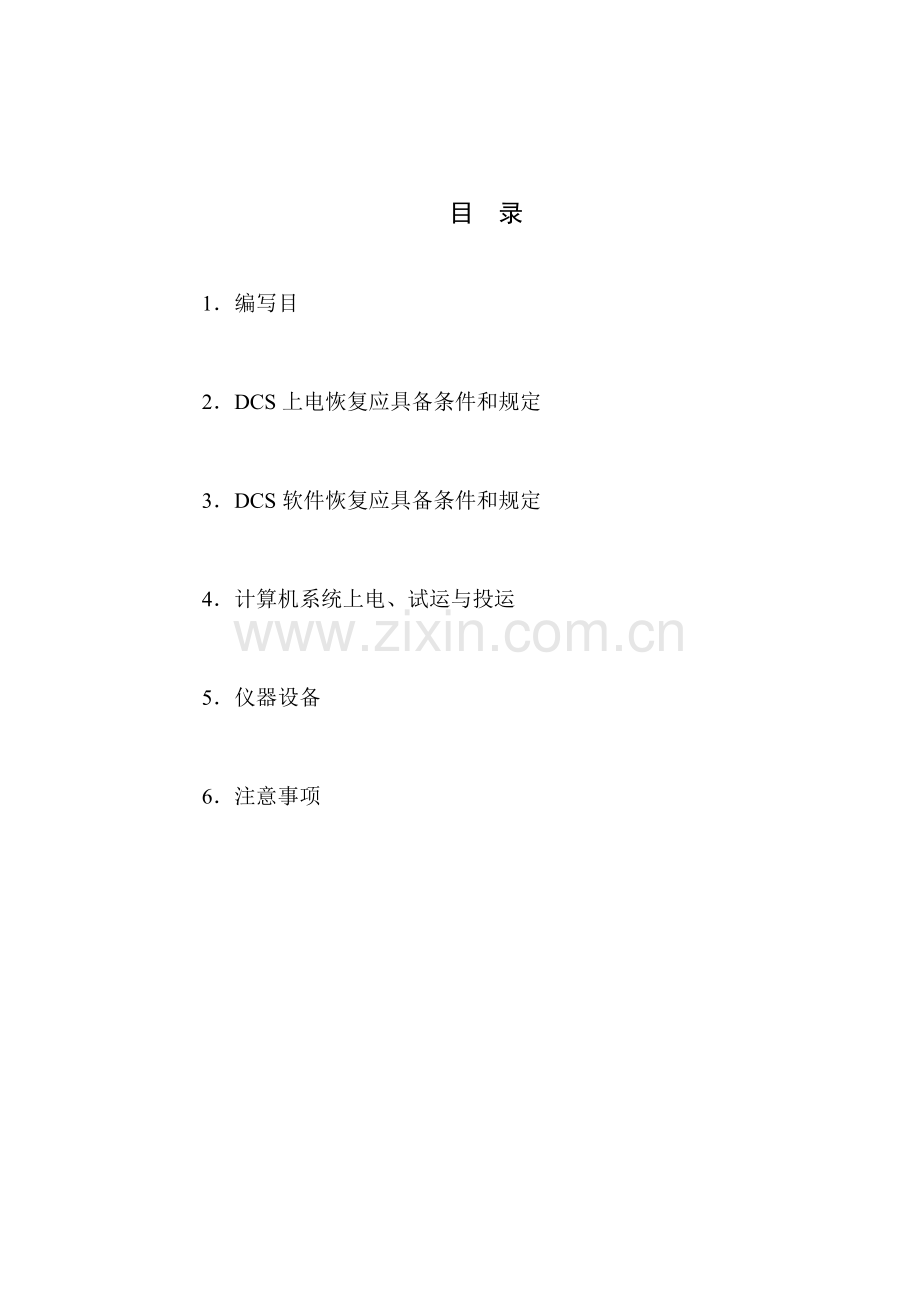

目 录1编写目2DCS上电恢复应具备条件和规定3DCS软件恢复应具备条件和规定4计算机系统上电、试运与投运5仪器设备6注意事项1 编写目印尼苏拉威西2X50MW燃煤电厂工程采用分散集中控制系统（DCS）是由南京科远公司提供NT6000控制系统。其功能涵盖了数据采集系统(DAS)、模仿量控制系统(MCS)、锅炉炉膛安全监控系统(FSSS)、顺序控制系统(SCS)等各项控制功能。此外还涉及工程师站、操作员站及关于外设。DCS通过高性能工业控制网络及分散解决单元、过程I/O、人机接口和过程控制软件等完毕锅炉、汽轮机及其辅助热力生产过程、发电机变压器组及厂用电源系统监视和控制。编写本方案目是规范DCS系统授电及软件恢复调试行为，保证设备、人身不受伤害。保证系统调试保质、保量、有序进行。本方案适合于印尼苏拉威西2X50MW燃煤电厂工程调试。DCS系统授电，由DCS现场服务工程师执行，调试方现场配合协助。2 DCS上电恢复应具备条件和规定2.1 普通性质量规定l 电子间照明、通风、消防符合规定；l 集控室内光线充分，具备操作人员操作监视条件；l 电子设备室、工程师室内和控制室环境温度、湿度、清洁度，应符合关于规程或生产厂规定；l 电子间有关制度健全，安全、保卫工作到位；l 机柜已就位，柜体周边不存在安装杂物，控制室干净卫生；l 电源接线完毕。电气专业设备授电完毕，且已将电源送至DCS电源柜上端口，电源级别、质量符合规定；l DCS设备接地接线完毕、接地电阻、接地方式符合DCS供应方规定；l 有电源回路电源熔丝和模件通道熔丝应符合使用设备规定，如有损坏应作好记录；l 计算机设备外观应完好，无缺件、锈蚀、变形和明显损伤；l 检查各计算机设备应摆放整洁，各种标记应齐全、清晰、明确；l 对于有防静电规定设备，检修时必要作好防静电工作，工作人员必要带好防静电接地腕带，并尽量不触及电路某些；设备应放在防静电板上，吹扫用设备应接地；l 清洁用吸尘器必要有足够大功率，以便及时吸走扬起灰尘，设备清洗必要使用专用清洁剂；l 各设备内外各部件应安装牢固无松动，安装螺钉齐全；l 检查电缆敷设捆扎整洁美观，设备各种标志应齐全清晰。2.2上电前检查：上电前，必要检查整套系统接地、电源线和各种连线与否接好，绝缘与否合格，与否符合厂家设备上电运营条件，保证对的无误。2.2.1 DPU柜l DPU柜内各档电源接线必要对的连接。l DPU站数据通讯线，DPU与I/O站通讯线连接对的。l I/O站内各I/O卡件与端子柜内相应端子板连接电缆对的。l I/O站内各I/O卡与总线插接位置对的。2.2.2 工程师站（或历史数据站）l 工程师站工业PC机、CRT、打印机电源接线应对的。l 工程师站与DPU、操作员站冗余数据通讯线连接对的。l 工程师站与操作员站通讯线连接对的。l 工程师站工业PC机与CRT、打印机、鼠标、原则键盘连线对的。2.2.3 操作员站l 操作员站工业PC机、CRT、打印机电源连线连接对的。l 操作员站与OPU冗余数据通讯线连接对的。l 操作员站与工程师站通讯线连接对的。l 操作员站与CRT、打印机、鼠标、操作键盘连线对的。2.2.4 端子柜l 端子柜内电源接线、接地线符合厂家设计规定。l 由现场进入端子各类信号线、信号屏蔽接地线对的接入。l 端子柜各端子板与DPU柜内相应I/O卡件连接电缆对的连接。2.2.5电源柜检查l 仔细检查电源柜内接线与否与厂家设计一致。l 检查电源线接头与否有虚接、漏接等现象，并用万用表、通灯等工具检查。l 启动电源系统，工作应正常无端障报警，电源批示灯应批示正常。l 对每对冗余电源，关掉其中一路，检查相应电压或电流输出，若有异常进行解决或更换相应电源。3 DCS软件恢复应具备条件和规定3.1软件检查3.1.1操作系统检查l 各计算机通电启动，检查机器应无异常和异声；l 普通操作系统上电自启，整个启动过程应无异常，无出错信息提示； l 检查并校正系统日期和时间。l 检查各顾客权限、口令等设立应对的，符合系统规定。检查各设备和文献、文献夹共享或存取权限设立应对的，符合系统规定。l 检查硬盘剩余空间大小，应留有一定空余容量。3.1.2应用软件及其完整性检查l 在DCS系统逻辑修改等工作完毕后，再次进行软件备份。l 启动计算机系统自身监控、查错、自诊断软件，检查其功能，应符合厂家规定。l 检查存储设备应有一定容量储备。l 启动应用系统软件，应无异常，无出错信息提示；对于上电自启系统，此过程在操作系统启动后自动进行。l 依照厂家提供软件列表，检查核相应用软件应完整。l 依照系统启动状况检查，确认软件系统完整性。l 分别启动各工作站其她应用软件，应无出错报警。l 使用提供实用程序工具，扫描并检查软件系统完整性。3.1.3权限设立检查l 检查各操作员站、工程师站和其她功能站顾客权限设立，应符合管理和安全规定。l 检查各网络接口站或网关顾客权限设立，应符合管理和安全规定。l 检查各网络接口站或网关端口服务设立，关闭不使用端口服务。3.1.4数据库检查 l 检查数据库访问权限设立应对的，应符合管理和数据安全规定。l 对数据库进行探寻，检查各数据库关于信息应对的，各数据库或表空间使用状况，应保存不不大于25空余空间，磁盘可用空间应不不大于50。l 检查数据库日记记录，若已满，则应进行清除或及时备份数据库。3.2 实验项目与技术规定3.2.1系统冗余性能实验3.2.1.1各操作员站、工程师站、历史数据站和现场控制站冗余切换实验l 人为退浮现场控制站中正在运营主控制器，这时备用主控制器应自动投入工作。在主控制器切换过程中，系统不得出错或浮现死机状况。l 对于并行冗余设备，如操作员站等，停用其中一种或一某些设备，应不影响整个 DCS系统正常运营；实验时可通过停电或停运应用软件等手段进行，然后检查系统运营状况，除了与该设备故障有关报警外，应无其她任何异常现象发生；同样进行反向实验，系统状况应相似。l 对于冗余切换设备，当通过停电或停运应用软件等手段使主运营设备停运后从运营设备应及时自启或及时切换至主运营状态；然后检查系统运营状况，除了与该设备故障有关报警外，无其她任何异常现象；同样进行反向切换实验，系统状况应相似。3.2.1.2 功能模件冗余切换实验：l 模件通电前，检查模件熔丝应齐全、容量对的。l 模件通电后，检查各批示灯应符合正常实际状况批示。l 冗余模件应能互相切换，取出主运营模件熔丝或复位主运营模件或将主运营模件拔出(模件可带电插拔)，系统应能正常无扰动切换到从模件运营或从模件改为主运营模件，系统除模件故障和冗余失去等有关报警外，应无其她异常报警发生；同样进行一次反向切换，系统状况应相似。3.2.1.3 通信网络冗余切换实验：l 在任意节点上人为切断每条通信总线，系统不得出错或浮现死机状况。切、投通信总线上任意节点，或模仿其故障，总线通信应正常工作。l 总线及总线冗余检查，总线电缆无破损、断线，端子接线对的，牢固无松动，接插件接插牢固、接触良好；检查总线终端电阻值正常，接线牢固；互换机、总线模件通电后批示灯正常。l 通过诊断系统或总线模件工作批示灯检查总线系统工作正常，无异常报警；检查冗余总线处在冗余工作状态。l 切断主运营总线模件电源或拔出主运营总线插头及模仿其她条件实验二条冗余总线切换，总线应自动切换至另一条运营，且批示灯批示正常；检查系统数据不得丢失、通信不得中断、系统工作应正常；同样进行一次反向切换实验，系统状况应相似。3.2.1.4 系统(或机柜)供电冗余切换实验：l 对于系统或机柜自投供电或N+1冗余供电，应进行供电切换实验。在电源切换过程中，控制系统应正常工作，中间数据及合计数据不得丢失。l 切断工作电源回路，检查备用供电自动投入，系统工作正常，无出错报警，数据不得丢失；同样进行一次反向切换实验，系统状况应相似。l 对于1+1冗余供电系统，切断任一路供电系统应工作正常，无出错报警，数据不得丢失。3.2.1.5 控制回路冗余切换实验：l 计算机控制系统投运，与控制回路有关主控制器和模件投运正常。l 运用手操器等设备使控制回路输出一种固定值或状态，将有关在运营状态主控制器或输出模件复位和断电，观测控制回路输出应无变化和扰动；检查备用主控制器或输出模件运营状态应对的；反向再做一次控制回路实验，成果对的。3.2.2系统容错性能实验3.2.2.1在操作员站键盘上操作任何未经定义键，或在操作员站上非法输入一系列命令，检查操作员站和系统反映，应不出错或浮现死机状况。3.2.2.2切除并恢复系统外围设备，这时控制系统应不浮现任何异常状况。3.2.2.3任意拔出一块IO卡件，屏幕应显示该卡件异常状态，控制系统应自动进行相应解决(如切到手动工况、执行器保位等)。3.2.2.4在拔出和恢复模件(模件容许带电插拔)过程中，控制系统其她功能应不受任何影响。3.2.2.5计算机控制系统通电启动后，关闭CRT和打印机电源(正在打印时和未打印时应分别进行)，然后再打开电源，检查操作员站屏幕和系统应无异常反映。3.2.3系统性能参数测试3.2.3.1在条件具备状况下应测试下列计算机控制系统性能参数，并做好记录存档。3.2.3.2通过系统工具或其她由制造厂提供办法检查每个现场控制站内存和历史数据存贮站外存容量及使用量。内存余量应不不大于总内存容量40，外存余量应不不大于总存贮器容量60。3.2.3.3通过系统工具或其她由制造厂提供办法检查所有现场控制站中央解决单元负荷率应不超过40；计算站、数据管理站等中央解决单元负荷率应不超过40。3.2.3.4通过系统工具或其她由制造厂提供办法检查数据通信总线负荷率应不超过 30，对于以太网则应不超过20。3.2.3.5通过持续切换操作员站CRT画面10次，用秒表测量每幅画面完全显示时间，计算其平均值，检查操作员站画面实时性反映时间应不不不大于2s或不低于厂家出厂原则。3.2.3.6通过组态并打印计算机控制系统测点清册，检查IO点投入率及完好率，投入率应不不大于99.5，完好率应不不大于99.5；查明并记录不可用测点因素。3.2.4 抗干扰能力应进行实验项目3.2.4.1抗射频干扰能力测试：用频率为400500MHz、功率5W步话机作干扰源，在DPU机柜、通讯/信号电缆、操作员站等设备旁（1.5m左右）进行通讯，观测设备表既有无异常，计算机系统应正常工作，测量信号示值应基本无变化。3.2.4.2用手机作干扰源发出信号，逐渐接近敞开柜门机柜进行实验，记录计算机系统浮现异常或测量信号示值有明显变化时距离。3.2.5测量模件解决精度测试3.2.5.1 模仿量输人信号精度测试：l 每块模件上选用一种通道，用相应原则信号源，在测点相应端子上分别以正、反向输入量程0、25、50、75、100信号，在操作员站或工程师站(手操器)读取该测点显示值。同模件别的通道仅输入测量量程50信号进行检查。l 记录各测点测试数据，计算测量误差，应满足下表11精度规定。表11 输入模件通道精度原则信号类型精度规定()回程误差()信号类型精度规定()回程误差通道抽样点方和根通道抽样点方和根()电流(mA)0.20.150.1脉冲(Hz)0.20.150.1电压(0-1VDC)热电偶(mV)0.30.20.15电压(0-1VDC)0.30.20.15(0-1VDC)热电阻(n)0.30.20.153.2.5.2 脉冲量输入(PI)信号精度测试：l 每块模件上选用一种通道，用原则频率信号源，在测点相应端子上分别以正、反向输入量程10、25、50、75、100信号，在操作员站或工程师站(手操器)读取该测点显示值。同模件别的通道仅输入测量量程50信号进行检查。l 记录各测点测试数据，计算测量误差，检查触发电平，均应满足生产厂出厂精度规定。3.2.5.3 模仿量输出(AO)信号精度测试l 每块模件上选用一种通道，通过操作员站(或工程师站或手操器)，分别按量程 0、25、50、75、100设立各点输出值，在IO站相应模件输出端子用原则测试仪测量，并读取输出信号示值。同模件别的通道仅输入测量量程50信号进行检查。l 检查操作打印记录，应与实际操作相符。l 记录各点测试数据，计算测量误差，应满足表1-2精度规定。 表12 输出模件通道精度原则AO信号类型精度规定()回程误差()电流(mA)0.30.15电压(V)0.20.1脉冲0.20.13.2.5.4 脉冲量输出(PO)信号精度测试：l 每块模件上选用一种通道，通过操作员站(或工程师站或手操器)分别按量程 10、25、50、75、100设立各点输出值，分别在各输出端子上用原则频率计测量并读取示值。同模件别的通道输入测量量程50信号进行检查。l 记录各测点测试数据，计算测量误差，应满足生产厂出厂精度或表1-2规定。3.2.5.5 开关量输入(DI)信号对的性测试：l 每块模件上选用一种通道，通过短接/断开无源接点或加入去除电平信号分别变化各输入点状态，在操作员站或工程师站(手操器)上检查各输入点状态变化。l 记录各点测试状态变化，应完全对的无误。3.2.5.6 中断型开关量输入通道对的性检查： 用SOE信号发生器在调好事件序列间隔后，连到端子板信号输入端，在操作员站上观测SOE报警列表中显示时间顺序和打印记录，应与输入信号一致。3.2.5.7 开关量输出(DO)信号对的性测试：l 每块模件上选用一种通道，通过操作员站(工程师站或手操器)分别设立0或1输出给定值，在IO站相应端子上测量其通断状况，同步观测开关量输出批示灯状态。l 记录各点测试状态变化，应对的无误。3.2.6 进行热插拔实验 当有关输入信号不变时，模件重复两次插拔，CRT相应物理量示值应无变化。3.2.7进行通道输出自保持功能检查l 在操作员站上对被测模件通道设立一输出值，在IO站相应模件端子上读数并记下此值；将该IO站系统电源关闭再打开，在相应端子上再次读数并记下此值。l 该输出量断电先后两次读数之差一半所计算示值最大误差值，也应不不不大于模件容许基本误差。3.2.8系统应进行下列几项功能实验3.2.8.1系统组态和在线下载功能实验l 打开工程师站中系统组态软件，按照组态手册离线建立一种组态方案，如有也许则进行编译生成，检查确认组态软件功能应正常。l 计算机控制系统通电启动后，通过工程师站组态工具，将现场控制站中一主控制器或一功能模件组态回读到工程师站中，然后再将此组态下载到原主控制器或原功能模件中，检查确认整个操作过程中计算机控制系统应无出错或死机等现象发生。3.2.8.2操作员站人机接口功能实验l 通过功能键盘或轨迹球/鼠标，在操作员站上对各功能逐项进行操作，检查各CRT画面显示应正常，各功能键或按钮与各功能画面连接应对的，所有操作相应成果应对的无误。对于某些非法操作，软件应具备容错能力。l 检查操作员站权限设立对的，以操作员级别登录正常。l 检查各重要流程画面、重要参数监视画面、实时趋势曲线显示画面等显示正常，各动态参数和实时趋势曲线应自动刷新，刷新时间应符合规定。l 检查各报警显示画面和报警窗口显示正常，报警提示和关联画面连接对的，报警确认功能正常。l 检查历史数据检索画面显示正常，输入需检索数据(如测点名、测点编号)和检索时间段，系统应对的响应，并显示相应历史数据报表或历史数据曲线、历史事件报表、操作记录、报警记录等。若祈求打印，则打印成果应与显示成果相似。l 检查报表管理功能画面显示对的，选中一张报表进行随机(召唤)打印，系统响应对的，检查报表内容对的。l 选取一幅流程图画面，触发屏幕拷贝功能，系统响应对的，检查硬拷贝和画面应一致。l 检查系统运营状态(系统自诊断信息)显示画面显示正常。l 检查操作指引和协助画面显示正常。l 依照画面清册检查各流程画面和参数监视画面等应无缺少。3.2.8.3报表打印功能实验l 启动报表定期打印功能，检查定期打印报表格式、内容和时间应符合规定。l 通过功能键盘或轨迹球/鼠标，在操作员站上选中系统内所有报表，并触发随机 (召唤)打印功能，系统应及时打印选中报表，检查报表格式、内容应符合规定，时间对的。l 系统通电启动后，模仿事件追忆触发开关动作，检查事件追忆报表打印应正常，打印数据应和触发开关动作先后时间相应。3.2.8.4 历史数据存储和检索功能实验l 从历史数据库中选用一组记录点，内容应涉及模仿量、开关量、操作记录、系统事件等。l 分别组态当前时段(短期)历史数据报表和曲线，并显示打印、报表、曲线数据和时间应对的，整个操作过程应无端障报警。l 分别组态已转储至磁带或光盘(长期)历史数据报表和曲线，系统应提示需提供已转储时段历史数据磁带或光盘，插入相应磁带或光盘，予以激活，并显示打印，报表、曲线数据和时间应对的，整个操作过程应无端障报警。3.2.8.5 性能计算功能检查l 检查与性能计算有关所有测点应正常，批示对的。l 启动性能计算应用程序，应无出错报警。检查性能计算报表和域画面显示应正常,性能计算报表打印应正常。检查性能计算项目应无缺项。l 协同关于部门和单位检查性能计算参数对的性，否则，应进行调节或修改组态。3.2.8.6通讯接口连接实验(涉及MIS接口)l 检查通讯连接电缆无破损、断线，连接对的并牢固无松动。l 系统上电，通讯接口模件各批示灯批示对的。l 启动通讯驱动软件，系统应无出错信息。l 运用网络软件工具或专用通讯检测软件工具，确认通讯物理连接对的无误。l 软件或模仿手段检查测试数据收发正常。3.3 计算机系统运营维护 计算机系统运营维护涉及投运前检查验收、计算机系统寻常维护与定期维护、计算机系统正常停用与长期停用中维护，针对上述不同状况其维护规定也不相似。本条对系统投运前检查项目及送电、实验、检修验收提出了详细规定及检查环节。l 计算机设备环境温度、湿度和清洁度应满足设备运营规定。l 各路电源熔断器应符合设计规定。l 各控制站柜、I/O柜和现场过渡端子柜柜号、名称标志明确，并内附端子排接线图。l 各控制站柜、I/0柜和现场过渡端子柜各档公用电源线、接地线、照明线应连接完好、对的、牢固；附件齐全、完好，柜内照明正常。l 由现场进入中间过渡端子柜、现场控制站机柜各类信号线、信号屏蔽地线、保护地线及电源线，应连接完好、对的、牢固、美观；电缆牌号和接线号齐全、清晰。4 计算机系统上电、实验与投运计算机系统上电，不得随意直接合上电源，必要按照如下环节进行：4.1 上电准备工作。l 检查与DCS系统有关所有子系统电源回路，经确认无人工作。l 检查与DCS系统有关所有子系统状况，与否容许DCS系统上电。l 系统投运所需手续齐全。4.2 现场控制站上电。l 合上现场控制站总电源开关。l 合上现场控制站系统电源开关，合上现场控制站现场电源开关。l 启动现场控制站，自动进入系统运营，批示灯显示运营状态，并可通过自诊断程序进行观测。4.3 操作员站、工程师站和历史数据站等上电。l 合上总电源，合上打印机、大屏幕显示屏等电源开关，接通各工程师站和历史数据站主电源，启动各工程师站和历史数据站，CRT上浮现显示，并进入操作系统，启动应用程序，或系统自启正常。l 合上各操作员站主电源开关，启动各操作员站，自动进入应用程序。l 按照上述环节，逐台启动所有计算机；直至整个DCS启动完毕。l 检查整个系统通信连接、CRT画面显示、各设备运营状态等批示，应正常并与实际状况相符，否则应予以解决。必要时可通过专用检查工具和专用软件等进一步进行检查。5 仪器设备在分散控制系统（DCS）系统授电及通道检查过程中使用仪器重要有： 信号源、万用表、电阻箱、兆欧表、通灯等仪器设备。6 注意事项6.1 严格遵守现场规章制度，不得随意乱动与调试工作无关设备及系统；禁止热插拔DCS系统串、并行接口外设设备。6.2 在DCS系统授电恢复和通道检查期间，应派专人随时检查各个机柜、各个操作站、工作站运营状况，如发现异常状况，应及时报告项目负责人，使问题得到及时解决。6.3 在DCS系统授电及通道检查期间，与系统调试无关人员不得在工程师站、操作员站上进行任何操作。6.4 参加DCS系统调试所有人员，不得修改任何系统组态，如发现问题，应由调试项目负责人告知DCS厂家工作人员进行修改。6.5 在工程师工作站和操作员站上禁止随意使用磁盘，如需使用自带磁盘，须经南京科远公司工作人员检查承认后方可使用。6.6 在DCS系统每个机柜初次通电时，都必要测试电源电缆对地绝缘电阻，防止电压过大或短路对系统硬件导致损伤等。6.7 除有关工作人员外，任何单位及个人不得随意更改、删除组态软件，软件系统应设有登录密码，以防止上述事故发生。如需修改，必要通过重要负责人批准。7 附表DCS柜上电检查表序号检查项目单位原则值检查成果 结论附注1绝缘检查AC220VM20DC24VM5DC48VM52接地电阻43I/o 通道对的率1004数据流量测试5卡件检查6模块维护测试7模仿量信号扫描时间S8CRT响应时间S记录人： 日期:
