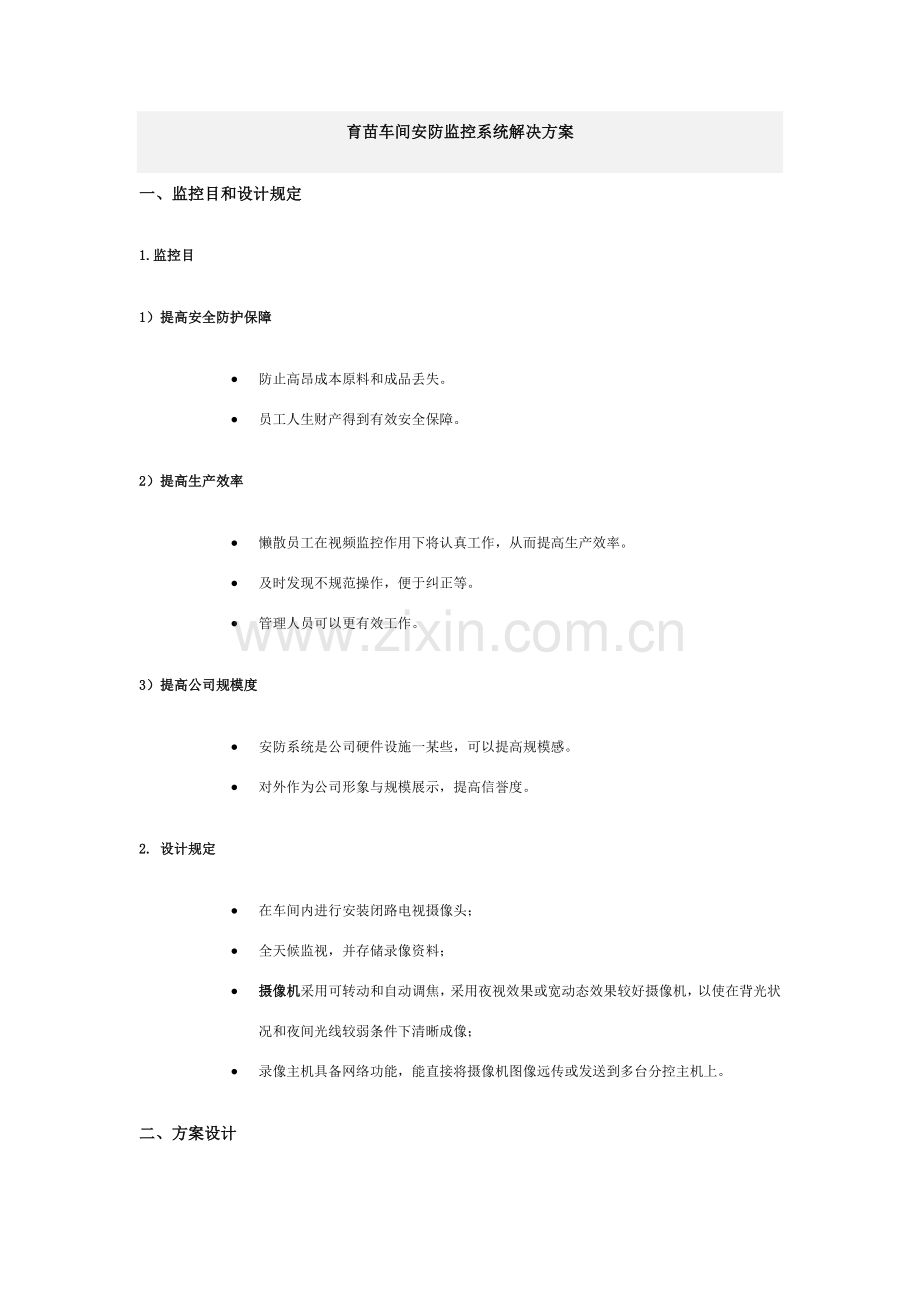

育苗车间安防监控系统解决方案
一、监控目和设计规定
1.监控目
1）提高安全防护保障
· 防止高昂成本原料和成品丢失。
· 员工人生财产得到有效安全保障。
2）提高生产效率
· 懒散员工在视频监控作用下将认真工作，从而提高生产效率。
· 及时发现不规范操作，便于纠正等。
· 管理人员可以更有效工作。
3）提高公司规模度
· 安防系统是公司硬件设施一某些，可以提高规模感。
· 对外作为公司形象与规模展示，提高信誉度。
2. 设计规定
· 在车间内进行安装闭路电视摄像头；
· 全天候监视，并存储录像资料；
· 摄像机采用可转动和自动调焦，采用夜视效果或宽动态效果较好摄像机，以使在背光状况和夜间光线较弱条件下清晰成像；
· 录像主机具备网络功能，能直接将摄像机图像远传或发送到多台分控主机上。
二、方案设计

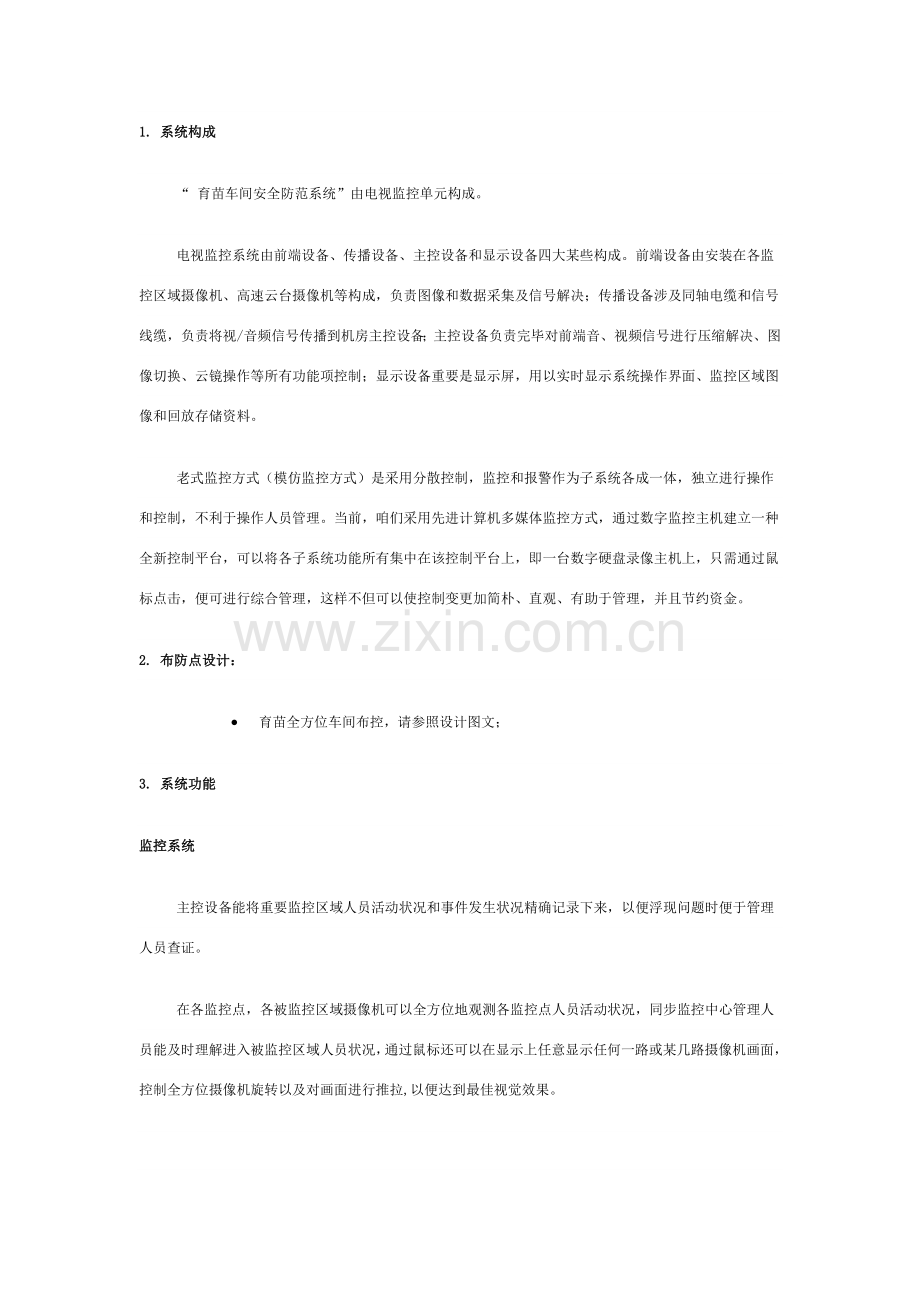

1. 系统构成
“ 育苗车间安全防范系统”由电视监控单元构成。
电视监控系统由前端设备、传播设备、主控设备和显示设备四大某些构成。前端设备由安装在各监控区域摄像机、高速云台摄像机等构成，负责图像和数据采集及信号解决；传播设备涉及同轴电缆和信号线缆，负责将视/音频信号传播到机房主控设备；主控设备负责完毕对前端音、视频信号进行压缩解决、图像切换、云镜操作等所有功能项控制；显示设备重要是显示屏，用以实时显示系统操作界面、监控区域图像和回放存储资料。
老式监控方式（模仿监控方式）是采用分散控制，监控和报警作为子系统各成一体，独立进行操作和控制，不利于操作人员管理。当前，咱们采用先进计算机多媒体监控方式，通过数字监控主机建立一种全新控制平台，可以将各子系统功能所有集中在该控制平台上，即一台数字硬盘录像主机上，只需通过鼠标点击，便可进行综合管理，这样不但可以使控制变更加简朴、直观、有助于管理，并且节约资金。
2. 布防点设计：
· 育苗全方位车间布控，请参照设计图文；
3. 系统功能
监控系统
主控设备能将重要监控区域人员活动状况和事件发生状况精确记录下来，以便浮现问题时便于管理人员查证。
在各监控点，各被监控区域摄像机可以全方位地观测各监控点人员活动状况，同步监控中心管理人员能及时理解进入被监控区域人员状况，通过鼠标还可以在显示上任意显示任何一路或某几路摄像机画面，控制全方位摄像机旋转以及对画面进行推拉,以便达到最佳视觉效果。

三、系统重要产品选型及技术指标、功能
1. 前端设备
前端设备是指以公开方式安装在现场摄像系统，涉及CCD摄像机、镜头、云台、防护罩、支架等。
其中，摄像机是指以公开方式安装在现场摄像系统，涉及CCD摄像机、镜头、防护罩、支架等，是整个系统“眼睛”，它把监视内容变为图像信号，传送到控制中心显示屏上。因而，摄像机选取是直接决定系统图像清晰稳定核心，同步又是系统中使用最易损设备，对该类器材选取必要满足：
· 器材技术指标规定，能适应各种环境规定；
· 器材性能高品位；
· 在器材正常磨损（如录像机磁鼓、马达）、失效（如监视器显像管）时，其备件供应充分、更换简便。
1）50米室外防水红外夜视摄像机（非温控型，室外厂区总出入口）
· 可以外部直接调节镜头远近和聚焦
· 防水，防尘，达到IP66防护级别
· 图像传感器：1/3" SONY EXview HAD CCD II
· 水平辨别率：650电视线
· 信号系统：POE
· 有效像素：PAL：976×582；NTSC：976×494（H×V）
· 镜头：9-22mm固定光圈手动变焦镜头
· 最低照度：0.01Lux/F1.2；0Lux（红外灯启动）
· 红外灯有效距离：50米
· 电源：DC12V
· 工作温度：-10ºC~50ºC（相对湿度:最大95%）
4）彩色飞碟摄像机（电梯轿箱合用）
· 防暴金属外壳，可有效抵挡外来撞击
· 水平辨别率：540电视线
· 有效像素：PAL：752×582；NTSC：768×494
· 镜头：3.6mm
· 最低照度：0. 1Lux/F1.2
· 电源规定：DC12V
· 尺寸：86×57mm(Φ×H)
· 工作温度：-10ºC ~ 50ºC
2. 传播设备
传播系统承担视频图像信号、报警信号和控制信号传送。依照设计规定，视频信号传送基本上经屏蔽密度为96%抗干扰SYV75-5-2 专用同轴视频电缆传播（如摄像机到中心控制室延长距离超过228米，则需相应增长视频电缆线芯直径）。
系统视频输入和输出阻抗以及视频电缆特性阻抗均同为75Ω。
多芯双绞线传送报警信号和控制信号。
多芯护套线传送设备用电。
3. 主控设备
 主控某些是整个系统“心脏”和“大脑”，是实现整个系统指挥中心。其应实现重要功能有：视频信号显示、切换与记录；摄像机与其辅件（镜头、云台等）控制，报警信号输入/输出，报警联动录像，网络传播功能等。因而，所选设备应具备高性能、系统性、多功能、且易于扩展。该方案中选用IDRS-7000HE系列数字硬盘录像主机具备了以上这些特点。
1）硬盘录像机
· 原则H.264双编码，支持通用播放器播放
· 界面简洁大方，操作灵活以便
· 面板、遥控、鼠标、控制键盘等各种操作方式
· 多倍速快退和快进
· 各种辨别显示
· 优秀网络性能，丰富网络合同
· SATA硬盘接口
· USB2.0高速备份
· 多路同步回放
· VGA、监视器同步输出并提供SPOT功能
· 中英文操作
技术参数表：
系统
操作系统
LINUX实时操作系统
视频参数
视频压缩原则
H.264
预览辨别率
PAL：704×576（D1）,水平线数500,垂直线数450
回放辨别率
PAL：704×576（D1）352×288（CIF），NTSC：640×480（D1）320×240（CIF）
视频输入
4/8/16/16路视频输入,BNC插座，1.0Vp-p，75Ω
支持制式
PAL/NTSC/SECAM
视频输出
1路TV输出,BNC插座,1Vp-p，75Ω
1路原则VGA输出,DIN-15插座
1路SPOT矩阵输出(BNC插座，1Vp-p，75欧姆)
视频帧率
25帧/秒/通道（PAL） 1，3，6，12，25和顾客自定义
30帧/秒/通道（NTSC）1，3，7，15，30和顾客自定义
视频输出码率
32kbps-4096kbps
辅助视频编码
CIF：352×288(PAL)/ 320×240(NTSC)
辅助视频输出码率
CIF:1-15帧,码流32kbps-512kbps
抓图功能
支持预览、回放抓图（JPEG格式）
音频参数
音频压缩原则
G.726/G.711
音频输入
4/8/16路音频输入,RCA插座，2Vp-p，600Ω
音频输出
1路音频输出,RCA插座，2Vp-p，600Ω
语音对讲输入
1路对讲输入,RCA插座，2Vp-p，600Ω
输出采样率
24KHz
采样大小
16位
声道数
单声道
数据率
24kbps/64kbps
硬盘驱动器
类型
4/8个SATA接口
最大容量
单个SATA接口最大支持2T硬盘
录像管理
录像模式
手动、定期、移动侦测、报警联动录像
录像保存
支持盘组存储（普通、报警、冗余、备份）/网络
录像回放
4路D1同步回放，支持1，4分屏，快放、快退1x,8x,16x
备份方式
本机/移动硬盘/U盘/DVD/网络
外部接口
网络接口
1个10M/100M自适应以太网接口(RJ45)
串行接口
1个RS232口
USB接口
2个前置USB口
键盘接口
1个键盘接口
云台接口
1个RS422口
报警输入
16路报警输入（支持常开/常闭两种形式）
报警输出
4路报警输出（常开，继电器闭合输出）
其她
电源
220V±10％;110V±10％
功耗
核心功率38W，外接8个硬盘时89W
工作温度
0℃~＋50℃
工作湿度
10％~90％RH
机箱
2U
尺寸
435x465x95mm (长x宽x高)
重量
8.10-8.60Kg（不含硬盘、配件）
安装方式
机架安装，台式安装
四、重要设备清单
监控系统前端设备
序号
名称
型号
品牌/厂家
单位
数量
单价
共计
合用环境

红外夜视一体化高速球
(水平辨别率600线，0.0001Lux，25倍光学变焦,f=3.66~91.36mm,，16倍数码变焦，红外夜视距离150米，360度持续旋转， 垂直90度旋转，手控水平转速：最快180°/s，预置位调用转速：最快240°/s，203个顾客定义预置位，9条预置位巡航轨迹，1条花样扫描，可选配成4条，10条自动线性扫描，长焦限速，红外灯亮度随镜头焦距变化自动调节，RS485控制，DC12V供电。)
BN-5606IR-QD
Bernee/博尼
百科博
台

夜间无辅助光源环境150米以内远距离监控。

高速球壁装支架
BN-B5606C
Bernee/博尼
百科博
只

和BN-5606IR-QD配套使用

外调焦彩色红外夜视摄像机
(外壳防水、防暴，彩转黑，650线，0Lux，1/3" Sony ICX673AK CCD，标配镜头9-22mm，可外部调节镜头变焦/聚焦，红外距离50米，电源：DC12V。)
BN-1350QWT/SE-A
Bernee/博尼
百科博
台

夜间无辅助光源环境50米以内近距离监控。

壁装支架
BN-B170
Bernee/博尼
百科博
只

和BN-1350QWT/SE-A配套使用

防暴海螺型外调焦红外夜视摄像机
(防暴外壳，彩转黑，650线，0Lux，1/3" Sony ICX673AK CCD，标配镜头4-9mm，可外部调节镜头变焦/对焦，红外距离30米，电源：DC12V。)
BN-0330QHL/SE-B
Bernee/博尼
百科博
台

用于室内监控

彩色飞碟摄像机
（彩色，540线，0.1Lux，1/3″SONY High Resolution CCD，标配3.6mm镜头，电源：DC12V。）
BN-030QUFO/SN-A
Bernee/博尼
百科博
台

用于电梯轿箱监控

直流线性稳压电源（DC12V/1.5A）
BN-PD1215
Bernee/博尼
百科博

合用于红外夜视摄像机

监控系统监控室设备
序号
名称
型号
品牌
单位
数量
单价
共计
阐明

16路嵌入式硬盘录像机
(2U机箱，压缩格式：H.264，压缩辨别率：D1/CIF，全实时，视频输入：16路，
视频输出：1*VGA，1*BNC，4*Video Spot out（支持1/4/9/16分割模式），音频输入：16路，对讲输入：LINE-IN，音频输出：A-OUT，报警输入：16路，报警输出：8路，硬盘接口：8个SATA接口，通讯接口：1个RJ45 10M/100M自适应以太网口，1个RS485口，1个RS422口，1个RS232，2个前置USB接口)
IDRS-7016HE-D
IDRS
百科博
台

高清视频监控专用硬盘

块

显示屏或监视器

台

报警系统
序号
名称
型号
品牌
单位
数量
单价
共计
简介
阐明

声闪一体机
HC-102
国产
只

室外四光束积极红外线探测器(电子屏显示)
ABH-150S
ALEPH
对

室外四光束积极红外线探测器(电子屏显示)
ABH-200S
ALEPH
对

对射支架
AL-40T
ALEPH
对
