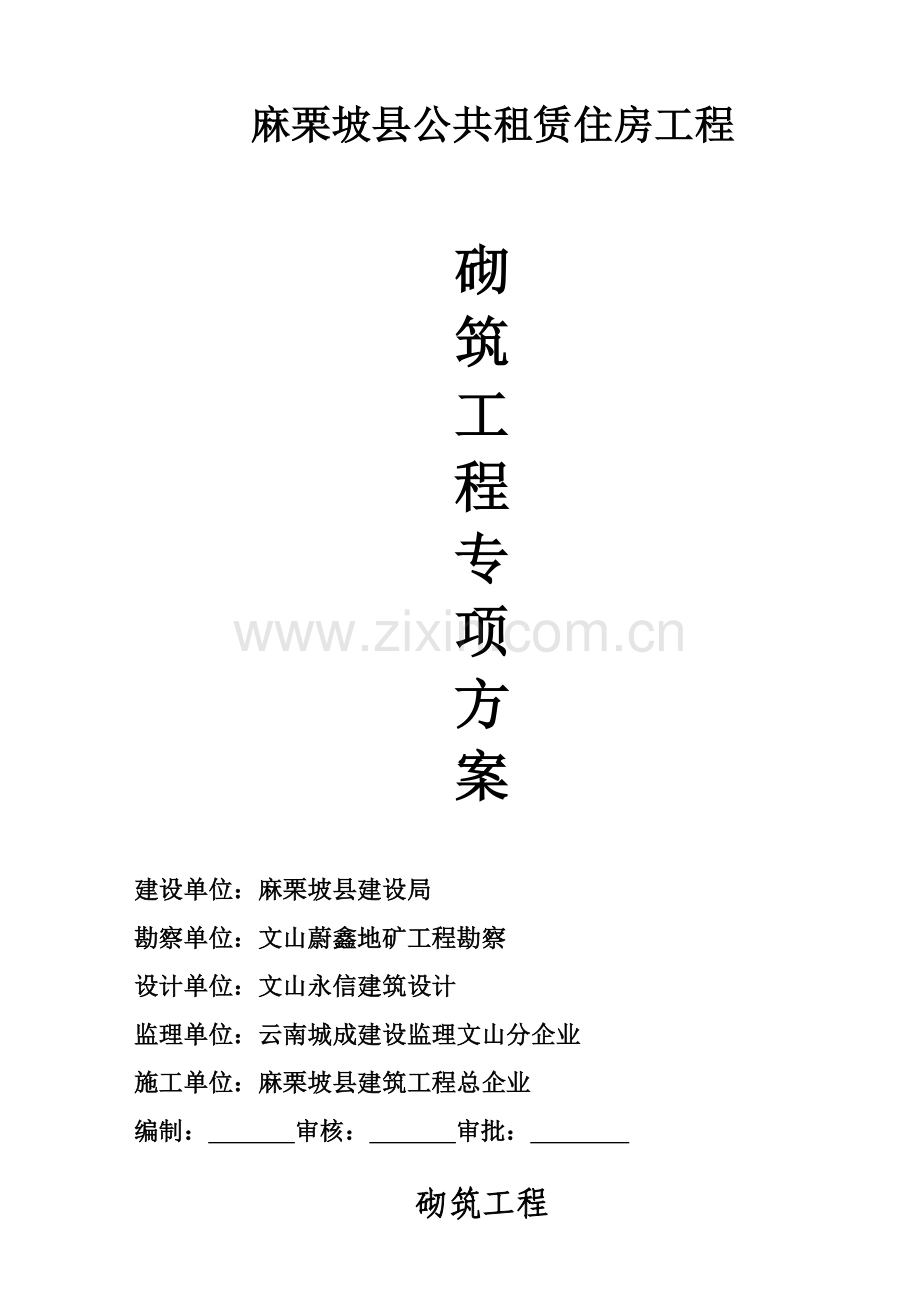

砌体专项方案.doc_第1页
第1页 / 共12页

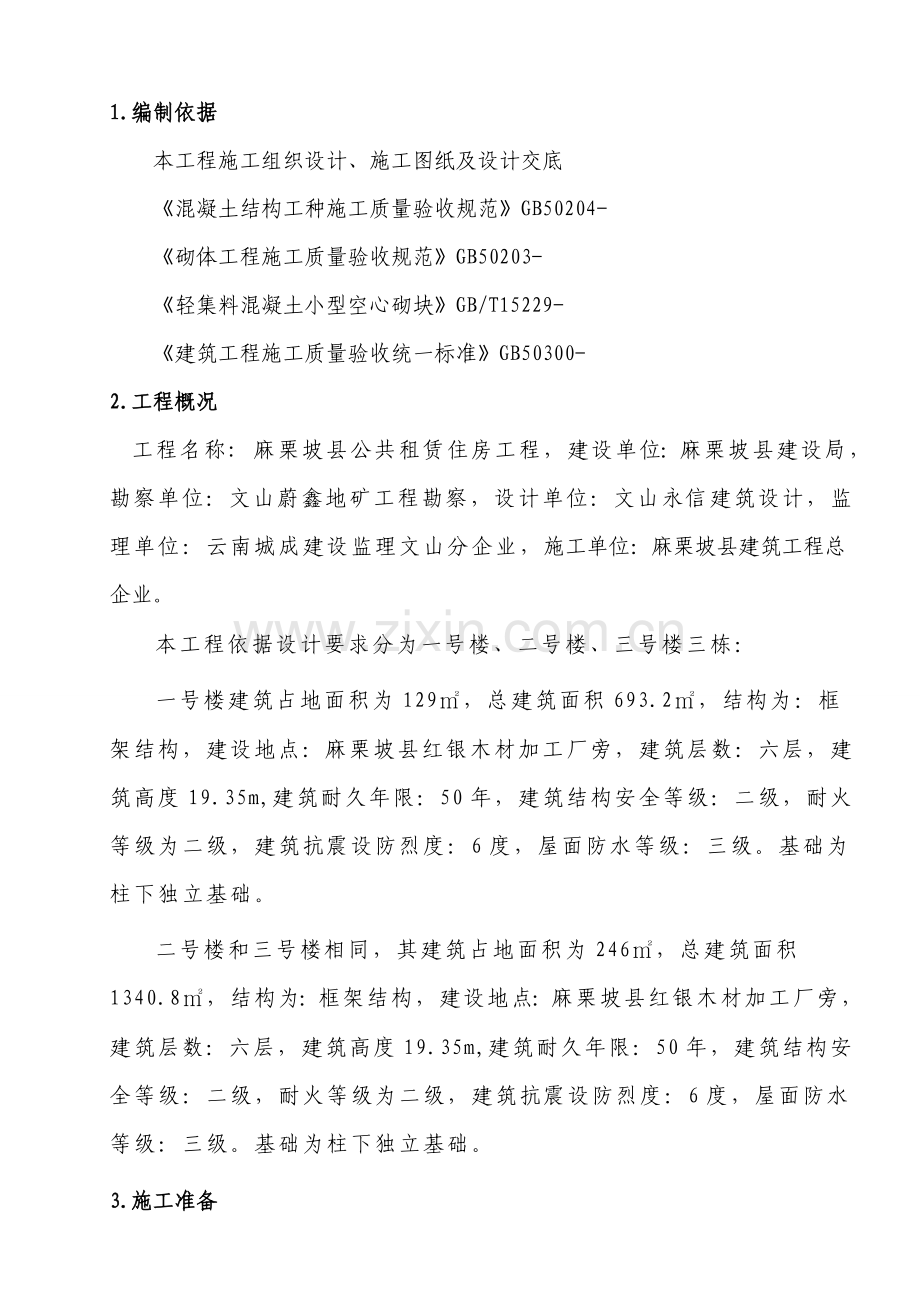

砌体专项方案.doc_第2页
第2页 / 共12页
砌体专项方案.doc_第3页
第3页 / 共12页
砌体专项方案.doc_第4页
第4页 / 共12页
砌体专项方案.doc_第5页
第5页 / 共12页
点击查看更多>>
资源描述

1、麻栗坡县公共租赁住房工程砌筑工程专项方案建设单位:麻栗坡县建设局勘察单位:文山蔚鑫地矿工程勘察设计单位:文山永信建筑设计监理单位:云南城成建设监理文山分企业施工单位:麻栗坡县建筑工程总企业编制: 审核: 审批: 砌筑工程1.编制依据本工程施工组织设计、施工图纸及设计交底混凝土结构工种施工质量验收规范GB50204-砌体工程施工质量验收规范GB50203-轻集料混凝土小型空心砌块GB/T15229-建筑工程施工质量验收统一标准GB50300-2.工程概况工程名称: 麻栗坡县公共租赁住房工程,建设单位:麻栗坡县建设局,勘察单位:文山蔚鑫地矿工程勘察,设计单位:文山永信建筑设计,监理单位:云南城成建

2、设监理文山分企业,施工单位:麻栗坡县建筑工程总企业。本工程依据设计要求分为一号楼、二号楼、三号楼三栋:一号楼建筑占地面积为129,总建筑面积693.2,结构为:框架结构,建设地点:麻栗坡县红银木材加工厂旁,建筑层数:六层,建筑高度19.35m,建筑耐久年限:50年,建筑结构安全等级:二级,耐火等级为二级,建筑抗震设防烈度:6度,屋面防水等级:三级。基础为柱下独立基础。二号楼和三号楼相同,其建筑占地面积为246,总建筑面积1340.8,结构为:框架结构,建设地点:麻栗坡县红银木材加工厂旁,建筑层数:六层,建筑高度19.35m,建筑耐久年限:50年,建筑结构安全等级:二级,耐火等级为二级,建筑抗震

3、设防烈度:6度,屋面防水等级:三级。基础为柱下独立基础。3.施工准备3.1技术准备3.1.1主体结构已分阶段施工完成,质量合格并已经过验收。认真熟悉建筑施工图纸,依据设计图纸要求和国家现行规范及工艺规程编制施工方案并向班组进行技术交底,进行样板间施工。3.1.2每层楼面要弹出轴线、墙身线、拉结筋位置线、门窗洞口位置线、管道预留洞位置及标高线,经复核符合设计图纸要求,并办理预检手续。样板间放线后经监理、业主验收,如和结构不符时,可经过监理、业主共同洽商后进行合适调整,变动较大处经设计认可。3.1.3由业主、监理、施工方共同做好砌体材料选样、订货工作,并立即报监理、业主审核同意。3.1.4依据设计

4、图纸要求,提前做好砂浆试配工作。3.1.5做好材料试验工作。3.2机具准备工具:磅秤、手推车、胶皮管、5mm筛子、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。3.3材料要求MU10砼小型空心砌块, Mb7.5混合砌筑砂浆,一般硅酸盐水泥,钢筋及钢筋网片。4.操作工艺 4.1施工次序楼面测量放线 墙体拉结筋固定 基座混凝土 隔墙砌筑(水电管预埋)质量验收。4.2测量放线4.2.1楼面隔墙测量放线时应按结构施工时主轴控制线进行,应确保各轴线间水平距离相等且方正。4.2.2平面控制时应在楼面上弹出墙身线、抱框(门窗洞口)位置线、墙面上水电预留洞口位置线。4.2

5、.3高度控制时应依据建筑标高0.5米或1.0米线进行控制,垂直墙上应标出混凝土基座、各道拉结筋位置线,确保本单元标高相等。皮数杆上除此内容外,在各拉结筋位置线之间应标出砌块皮数(三皮)。4.3工艺步骤施工准备(包含放线、立皮数杆、湿润楼面)排砖撂底砌砖混凝土浇筑自检及评定质量验收。4.4隔墙施工技术要求4.4.1试验员按要求进行取样,同时检验外观、规格是否符合标准要求(尺寸偏差:长度、宽度、高度一等品时均为2,长度、宽度、高度合格品时均为3),合格后方可使用在工程上。现场砌块应按规格、密度等级、强度等级、质量等级分批码放整齐,地面平整,码放高度不得超出2m。陶粒砌块用手推车水平运输,装卸砌块严

6、禁碰撞、抛扔、应轻拿轻放,要排列整齐,堆放场地应有防雨、防潮及排水方法,陶粒砌块龄期应大于28天。4.4.2制备砂浆:砂浆配合比应经试验确定,采取M5水泥砂浆、混合砂浆砌筑。应采取重量比,水泥计量正确度控制在2%以内,砂子计量正确度控制在5%以内。砂浆搅拌时,先倒砂子、水泥,最终加水,搅拌时间以2分钟为宜。用灰槽存放砂浆,确保砂浆和易性,砂浆稠度为70mm。砂浆应随拌随用,拌成后3小时内使用完成,严禁使用过夜砂浆。4.4.3陶粒混凝土砌块施工前将楼面清理洁净,剔除表面灰浆,每层楼层要在地面弹出墙身线,及门窗洞口位置线,经复核符合图纸要求后方可进行下道工序。砌筑隔墙时,按墙宽尺寸,砌块规格尺寸进

7、行排列摆块。不够整块能够割锯成需要尺寸,但不得小于砌块长度1/3。4.4.4基座要求:为确保填充墙底部踢脚面层做法不空不裂,厨房、卫生间墙体根部预先浇筑150mm高,和墙同宽C15素混凝土导墙(门洞口除外,外墙内侧120mm宽)1200mm以下墙面使用水泥砂浆抹灰;阳台和垂直墙面交接处墙体底部设混凝土导墙高200mm。施工时应将楼面上用水清理洁净,依据墙身厚度线和标高线进行支模,校正后浇筑混凝土。4.4.5和结构墙、柱拉结按植筋做法进行施工。4.5墙体砌筑4.5.1立皮数杆(采取30mm40mm木料制作,通常距墙皮或墙角50mm为宜,皮数杆应垂直、牢靠、标高一致。),确定混凝土基座、拉结筋间距

8、、门顶过梁、水平系梁、窗台、砌块皮数高度。每层开始时从转角处或墙定位处开始,用大铲铺灰均匀,安装陶粒砌块时放平、方正,每层均拉线控制砌体标高和砌块平整度。砌筑时为便于铺放砂浆,施工砌筑必需遵守“反砌”方法,即砌块底面(盲孔)朝上。砌筑时应满铺满挤,上下错缝,搭接长度大于砌块长度1/3且不应小于90mm,转角处相互咬砌搭接。4.5.2砌砖前混凝土陶粒砌块在使用前12小时要阴干,砖表面不要带水上墙。砌砖时砌体上下错缝、咬槎、搭砌,严重掉角砌块不宜使用。留槎时应留斜槎,留槎高度不得超出1.2m。砌块砖墙应拉通线砌筑,并应随砌随吊、靠,确保墙体垂直、平整。4.5.3砌体水平、垂直灰缝厚度为10mm。大

9、于30mm垂直缝用C20细石混凝土灌实,砌体灰缝横平竖直,全部灰缝均应填满砂浆,水平灰缝饱满度按面积计不得低于80%,垂直灰缝饱满度不得低于80%,砌筑时不得出现瞎缝、透明缝。每砌一皮砌块,就位校正后用砂浆灌垂直缝,随即进行刮缝,将多出砂浆用大铲刮平,收回灰斗内,找零采取一般烧结砖。4.5.4收顶:砌体收顶和结构顶板、梁相交时,施工时间应在下部砌体沉实后(最少间隔7天)方可进行,收顶采取蒸压灰砂砖斜砌方法,砖块必需逐块敲紧挤实,填满砂浆(见砌筑法1)。4.6水电处理水电留槽、留洞时,处理方法两种,第一个处理方法是随砌筑工程同时进行管路安装;另一个处理方法是在砌筑工程完成以后,抹灰之前,进行立管

10、剔槽处理,剔槽深30,宽60,用切割机进行切割剔槽。管路安装完成后,用干硬性混凝土填实,外侧用L=20300圆钉钉牢100宽钢板网,最终进行抹灰作业。本方案要求采取第一个方法,即水电管线留置随工程砌筑同时进行。第二种方法为局部改线时处理方法,应尽可能避免。见下图:4.7结构柱施工4.7.1填充墙长度4.2m时,要增加结构柱、墙顶部和梁应有拉接方法4.7.2结构柱截面不应小于内墙200mm,外墙250mm,纵筋不应小于412,箍筋不应小于6200,混凝土强度不应小于C20。4.7.3结构柱上下端应和各楼层梁板或基础整体连接。4.7.4带结构柱填充墙应采取先砌墙后浇注施工次序,并设置马牙槎,沿墙高

11、每400mm设24拉结筋,每边伸入墙内不宜小于1m。4.7.5浇筑砼结构柱前,必需将砖砌体和模板浇水湿润,并将模板内落地、砖渣等清除洁净;结构柱砼分段浇筑时,在新老砼接茬处,应先用水冲洗、润湿,再铺1020mm厚水泥砂浆,方可继续浇灌砼;浇捣结构柱砼时宜用插入式振捣棒,但不宜直接触碰砖墙。4.8过梁设置门窗洞处不应采取无筋砖过梁;过梁支承长度,不应小于240mm,宽度大于300mm预留洞口应设钢筋混凝土过梁,而且伸入每边墙体长度应大于250mm;顶层门窗洞口若采取单独过梁时,过梁伸入两端墙内每边不少于600mm,且应在过梁上水平灰缝内设置2-3道大于26300通长焊接钢筋网片。5质量标准5.1

12、砌块和原材料、技术性能、强度、品种必需符合设计要求,并有出厂合格证。5.2砂浆强度等级达成设计要求,用标准试模制作试块,不超出250m3砌体多种类型及强度等级砌筑砂浆每台搅拌机应最少抽检一次,制作试块一组(每组6块),用于检验28天砂浆强度。试块强度等级不得低于设计强度,同一验收批砂浆试块抗压强度平均值必需大于或等于设计强度等级所对应立方体抗压强度, 同一验收批砂浆试块抗压强度最小一组平均值必需大于或等于设计强度等级所对应立方体抗压强度0.75倍。5.3砌筑错缝搭砌符合要求,不得出现竖向通缝,压缝尺寸达成规范要求。5.4转角处、交接处同时砌筑,砂浆密实,砌块平顺,砌体垂直,不得出现破槎、松动,

13、临时间断处应留斜槎,斜槎水平投投影长度不应小于高度2/3。5.5结构柱、水平系梁、过梁设置、拉结筋根数、间距、位置、长度符合设计要求。5.6许可偏差:项次项目许可偏差检验方法1轴线位置10mm尺量2垂直度5mm吊线检验3表面平整8mm2m靠尺、塞尺检验4标高15mm水准仪或拉线尺量5门窗洞口高、宽度5mm拉线尺量5.7检验批划分依据GB 50300-建筑工程施工质量验收统一标准,多层及高层建筑工程中主体部分分项工程可按楼层或施工段来划分检验批。6.确保方法6.1施工管理方法因为工程施工工期紧。为了达成预定质量要求,必需在施工前、施工过程中加强监督,专员专职负责各道工序。6.1.1在施工前认真进

14、行技术交底,将设计意图操作规范落实到操作层,做到一次成活,避免返工。6.1.2切实把好原材料检验关,通常进场材料需持有出厂合格证或试验汇报,并认真做好外观检验。进场后由现场试验员按要求进行取样复试,复试合格立即向监理报验,严禁不合格材料上楼施工。6.1.3钢筋焊接人员必需是经专门培训,持证上岗。焊工应掌握焊接设备各项性能,上岗操作前,检验焊接设备是否完好,电源电压是否正常,以确保正常操作安全施焊。焊接接头应逐一进行外观检验,焊缝饱满,无夹渣、漏焊等质量缺点,对外观检验不合格,应重新焊接。6.1.4砌筑时严格按要求留拉接筋,并作好记号便于检验。6.1.5砂浆搅拌由专员负责操作,严格按配合比进行控

15、制。6.1.6过夜砂浆不得使用,落地灰要立即回收从新搅拌使用。6.1.7严格实施三检制,立即检验墙体质量,做到层层把关,检验达不到要求或没检验不得进行下道工序。砌体施工中按要求立即进行检验验收,立即发觉问题,处理问题,确保工程质量。6.1.8项目部工长、质检员,要认真对施工班组进行监督管理,严格按施工规范、工艺规程、技术交底要求进行施工,施工过程中及完成后进行自检、互检、交接检,发觉问题立即反馈信息并根据指令进行整改。6.1.9做好现场文明施工工作,施工中做到工完料尽,加强成品保护。6.1.10水泥库需有严密防水方法,而且底部需垫高周围要有良好排水方法避免水泥因水淋雨泡而积块失效。6.1.11

16、严格按冬季施工要求施工,各工种之间应办理工序交接检。6.2安全管理方法6.2.1作业层管井及外墙洞口施工时需做好安全防护栏杆。6.2.2施工用脚手架需用专用工具式脚手架或双排脚手架,不得用钢管支搭在刚砌墙上。6.2.3机械必需专员操作,施工时临时用电要按要求设置专用线箱,且应合符安全和操作规程。6.2.4室内施工用照明,不得使用碘钨灯,须使用低压防爆灯,且电缆线不得拖在地上。6.2.5在施工过程中,要认真落实实施建筑施工企业安全生产责任制,做到“安全第一,预防为主”。6.2.6施工过程中,定时进行安全技术交底(各级),责任工程师对操作班组进行书面交底,并由班组对操作人员进行口头安全技术交底,对

17、施工人员进行安全生产教育。6.2.7严格实施国务院颁发建筑安装工程安全技术规程,电器工程安全用电管理措施和安全生产条例等进行安全生产,安全检验工作,方便提升施工现场文明施工,安全生产管理水平,达成市级文明安全施工样板工地标准。6.2.8实施安全操作上岗责任制,无证不得上岗。6.3消防、环境保护管理方法6.3.1严格实施建设工程施工现场保卫消防工作标准。6.3.2严格实施用火审批制度,事后有检验。6.3.3室内要有足够消防器材,且布局合理,现场设义务消防员负责现场消防工作。6.3.4预防噪音扰民,预防灰尘污染环境。现场设专员清扫,并立即洒水防潮。6.3.5施工产生垃圾要立即清运。6.4施工进度确

18、保方法6.4.1依据工程综合进度计划,编制具体周计划,周计划中出现人、材、物等矛盾要设法主动处理。6.4.2编制各班组施工任务单,做到日部署日检验,立即安排合理调度。6.4.3依据材料设备、劳动力计划,组织好各项供给工作,确保按时供给。6.4.4按时召开生产协调会,协调各方面生产关系。6.4.5加强对工人技术交底,立即检验各工序质量,不妥之处立即修改。6.4.6项目经理协调小组加强各专业之间,工序之间穿插配合,抓好关键部位施工组织。7.成品保护7.1砌体上电气、设备专业预留孔提前预留,不得事后剔凿,损坏砌体完整,必需剔凿时须经技术部门同意,采取技术方法。7.2砌体施工立即清除落地砂浆,结构柱、

19、过梁支模时砌体强度必需满足施工需要,不得砌筑完成立即支模,预防碰松动砌体。7.3过梁混凝土强度达成设计强度75%以上时方可拆除底模,混凝土强度达成1.2Mpa方可进行过梁上部砌体施工,砌体施工时注意保护梁混凝土,避免碰坏棱角。7.4室内推手推车时,不许碰撞门角和栏杆,门角要保护好。7.5地漏、出水口等部位安放临时堵口要保护好,以免落入杂物造成堵塞。7.6各专业之间要做好相互间成品保护工作,如土建、安装等。8安全、文明要求及方法8.1教育到位8.1.1新进场工人必需接收入场教育,三级教育,签署个人安全生产责任协议。8.1.2工长(施工员)在下达任务同时对施工作业所安全防护投施及针对性安全操作规程

20、,注意事项进行全方面安全技术交底,交底双方推行签字手续。8.1.3班组长搞好班前活动,落实好个人安全生产责任制。8.2责任到位8.2.1生产协调会上,施工员在汇报工作同时,必需汇报所负责段面安全生产情况;安全员必需汇报每日现场巡查情况,对提出隐患落实“三宝”整改。8.2.2砌体施工时,楼面和屋面堆载不得超出楼板许可荷载值。8.2.3进入现场必需戴安全帽,高空作业必需戴安全带,严禁酒后作业,严禁穿拖鞋进入现场。8.2.4现场临时用电、动力、照明一律采取橡皮电缆软线,并由维修电工接线,其它人员严禁乱拉电线,用电配箱一律采取安全配电箱统一管理。使用电动机具一定要有漏电保护装置和良好接地。8.2.5施工现场临时采取强光照明时,必需固定在3米以上木架或墙架上,如必需拖到地面上,要常常移动强光灯,必需底脚稳定,铁壳四面及手提把柄要有良好绝缘装置,玻璃灯泡表面要装铅丝防护罩壳,并有良好接地装置。8.2.6下班前必需拉掉电源开关,使多种机械处于无电源状态,通常在当日动火地域,班后要检验余火,无问题时方可离开现场。8.2.7施工场地保持清洁,建筑垃圾及废料立即清理到指定地点堆放,工完场清,确保施工场地清洁和施工道路通畅。8.2.8抓好文明施工宣传和落实工作,教育职员自觉遵守文明施工守则,开展群众性建文明工地活动。8.2.9遵守相关环卫、市容场容管理要求,根据现场文明施工细则加强现场文明施工管理。
