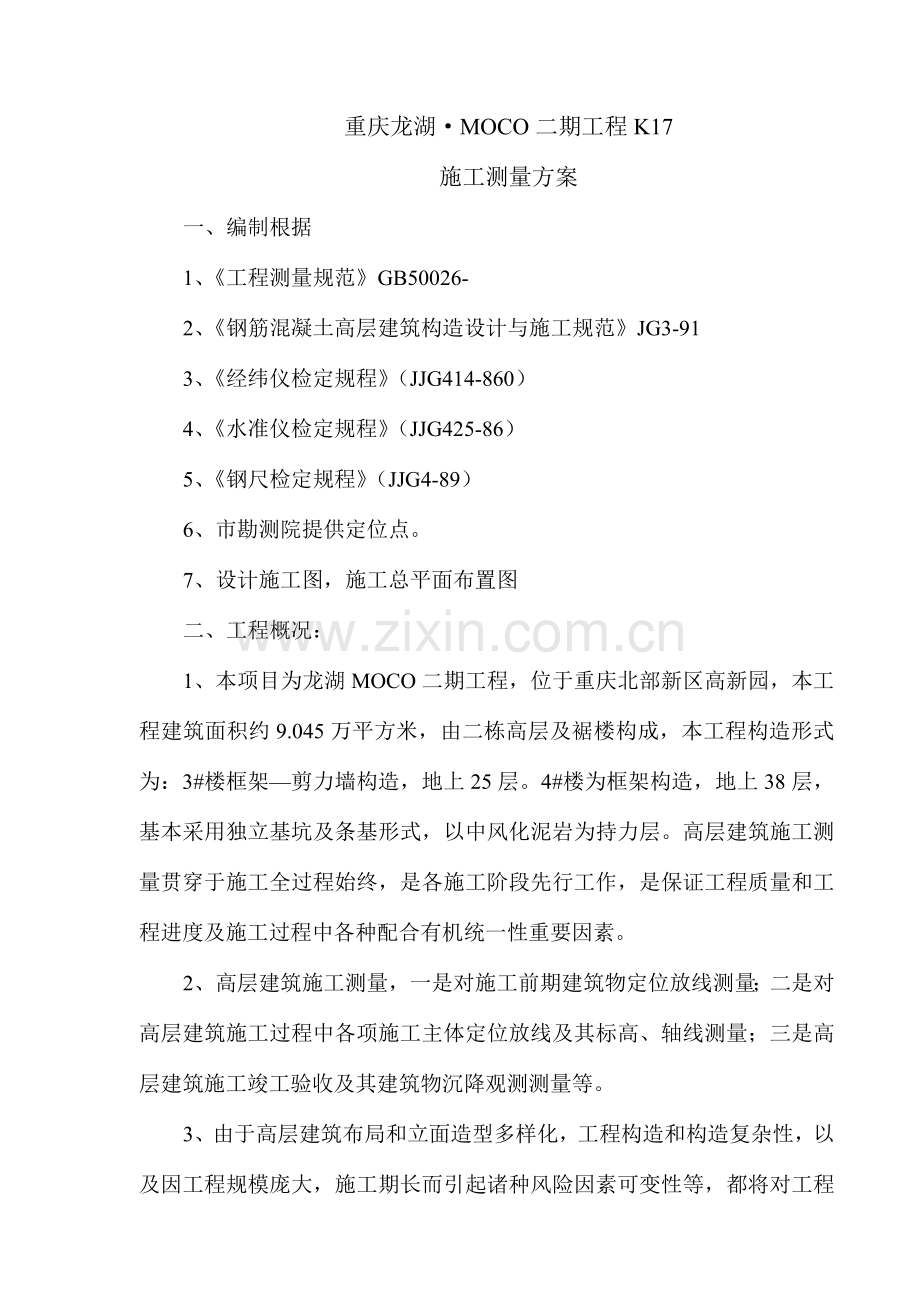

重庆龙湖MOCO二期工程K17施工测量方案一、编制根据1、工程测量规范GB50026-2、钢筋混凝土高层建筑构造设计与施工规范JG3-913、经纬仪检定规程（JJG414-860）4、水准仪检定规程（JJG425-86）5、钢尺检定规程（JJG4-89）6、市勘测院提供定位点。7、设计施工图，施工总平面布置图二、工程概况：1、本项目为龙湖MOCO二期工程，位于重庆北部新区高新园，本工程建筑面积约9.045万平方米，由二栋高层及裾楼构成，本工程构造形式为：3#楼框架剪力墙构造，地上25层。4#楼为框架构造，地上38层，基本采用独立基坑及条基形式，以中风化泥岩为持力层。高层建筑施工测量贯穿于施工全过程始终，是各施工阶段先行工作，是保证工程质量和工程进度及施工过程中各种配合有机统一性重要因素。2、高层建筑施工测量，一是对施工前期建筑物定位放线测量；二是对高层建筑施工过程中各项施工主体定位放线及其标高、轴线测量；三是高层建筑施工竣工验收及其建筑物沉降观测测量等。3、由于高层建筑布局和立面造型多样化，工程构造和构造复杂性，以及因工程规模庞大，施工期长而引起诸种风险因素可变性等，都将对工程施工测量效果产生重大影响。因而为了保证高层建筑工程质量、施工进度及各种施工因素有机配合必要高度注重高层建筑施工测量。4、本工程在施工过程中，将严格执行国家颁布GB5002693工程测量规范中关于条款进行。三、测量放线定位准备工作1、组织构架及质量控制保证体系技术负责人何伟质量员张豪钢筋施工员周强木工施工员付彬验线员舒如文放线工2 、本工程拟用测量仪器，测距仪一台，激光铅垂仪一台，J2经纬仪二台，水准仪三台仪器名称数量保管人用途测量员备注日本拓普康GTS602全站仪1台付彬工程主控轴线定位精准测距、测角舒如文经检定苏光J2经纬仪2台付彬基本主体构造主轴线投测舒如文经检定苏光Wildz天顶垂准仪1台付彬竖向轴线投测舒如文经检定苏光水准仪S1 1台S3 2台付彬S3 标高抄测S1 沉降观测舒如文经检定钢尺50m3把付彬细部轴线量距舒如文经检定对讲机2对付彬远距离通话舒如文钢卷尺（5m）7把付彬构件量距舒如文经检定吊线锤3个付彬桩护壁投线，墙肢吊垂线舒如文广线100m付彬定线、投线舒如文其他工具墨斗3把，墨汁5件，油漆2瓶，毛笔20支，滑石粉5包，铁镐3把，页岩砖500匹，瓜米石，河砂、水泥各2吨，圆钉5公斤。3、按照先整体后局部，先控制后细部原则，我司先依照规划单位提供标点放出建筑几种大角，依照放出角点及设计图，放出整栋建筑控制点，最后放出每条轴线及细部线。（一）理解设计图纸总体设计，定位根据，现场定位条件，测量放线前，先看设计阐明，理解工程状况及设计规定然后看设计总平面图，理解工程位置周边建筑关系；现场地形、地貌及拆迁状况，地下管线及建筑物，轴线桩及坐标、水准点及高程，建筑平面形状、朝向、重要轴线间距尺寸及各夹角，0.000绝对标高。通过学习总图及现场调研，着重应解决两个方面问题。1、定位根据，一是依照总平面图与关于建筑物之间距离关系定位；二是依照都市规划部门给定建筑红线坐标定位。2、定位条件，以重庆市规划局放线办所放定位坐标点，规划局提供位于新南路上两个基准点：（X ：73658.401 Y：56903.497 Z：293.675）及（X：73647.048 Y：57210.834 Z：286.492），测量出建筑物轴线（Q）/（20）坐标点（X：73736.092 Y： 57237.037）以及（J）/(1)轴坐标点（X：73712.882 Y：57156.437）、（Q）/（12）轴坐标点（X：73736.082 Y：57199.687）三点。再将仪器放在这三个点任一种上，依照这三个点测出（1）/（A）坐标点（X 73683.782 Y：57156.436）、（18）/（A）坐标点（X：73683.783 Y：57229.737）、（20）/（1/D）坐标点（X：73691.782 Y：57230.037）、（20）/（S）轴坐标点（X：73744.482 Y：57237.037）、（17）/（U）轴坐标点（73576.383 Y：57227.237） 、（1）/（U）轴坐标点（X：73756.383 Y：57156.437）。测量完毕后，将全站仪放在最后测出任意点上，复核所有点坐标点与原测量坐标点与否有误，如有差错，所有重新测量至到合格。（二）理解设计对测量精度规定，规定关于测量技术人员掌握测量、放线定位各关于精度容许偏差，在测量中应按规定规定控制。四、平面控制定位放线是高层建筑测量工作中最基本，也是最重要工作内容，是一项很细微工作，应高度注重，保证精度，杜绝错误。依照总平面图阐明，本工程根据如下条件进行平面控制放线。1、运用甲方提供坐标点，每栋设四条控制线，控制点线距离建筑物外做好标志（用钢钉打入土中，并在周边用砼浇实，如果现场距离不够，就用红三角标志在围墙和周边原有建筑物上），点位应选取在通视良好，有助于长期保存地方，控制网加密批示点，宜选在偏离建筑物轴线上；控制网轴线起始点测量定位误差，不应低于同级控制网规定，容许误差以规范规定为准。定位点不得少于3个，然后依照拟定两点线，用经纬仪采用方向法两测回测出各点、线方向值，依照方向值误差改正各桩线，作为楼层放线根据。2、当采用钢尺量距离时，以二测回测定长度，进行温度、坡度及尺长修正，调节到设计位置，增设轴线时，可采用现场改点法进行调节。3、基本平面控制考虑到本工程自然面均为岩石，石质较好，故不再砌砖井圈，这给基坑定位放线前期带来一定难度，但我司为保证上部构造施工，已将底层所有作了垫层解决。基坑定位时，应将各个基坑十字控制线引出坑外砼垫层上，用钢钉打入，砼保护好。同步应对主控线再次作闭合复合，如有误差应报监理、业主，作相应调节。车库平面线根据控制线施测。4、角度观测可采用方向观测法，其测回数见下表：测角中误差2.53.54.0510测回数DJ1DJ246352431五、竖向控制（一）地下室轴线放线1、加强对改正后控制点、线防护，不得碰撞和位移，同步要防止用错控制点。2、将经我单位测量专业人员最后复核后控制桩，报监理验收，验收合格后，作为根据进行地下室定位施工。3、由于地下车库面积较大，经考虑分三段施工（根据后浇带来划分），故每个后浇带部位应有十字交叉控制线，并与整个车库控制线吻合。（二）原则层以上轴线控制1、将原始轴线控制桩用经纬仪移至5.1米层板面内控点上。内控点启用前认真校核，做好明显标记，记录原始误差，并加强防护，然后请甲方监理单位认定，认定后方正式交付使用。2、内控点设立：在十字相交位置预埋10010010钢板，在钢板上仔细刻划“十字线”，用1mm电钻打孔深8mm，然后用钢丝镶嵌，以此作为竖向轴线投测基准点，基准点周边禁止堆放杂物，向上各层在相应位置留出预留洞200200，内控点布置见背面附图。3、竖向投测前，应对首层基准点控制网进行校测，以保证轴线竖向传递精度。4、轴线控制点投测，采用激光铅垂仪，先在底层基准点处架设激光铅垂仪，调正后打开激光电源，发射铅垂可见光束，然后在楼板开口处用接受靶接受，通过无线对讲机调校，3#楼、4#楼栋各设三个点。控制轴线投测到施工层后，应构成闭合图形。每三层作一次报验，经测量监理工程师验收合格后，方可进入下道工序施工。此外4#楼需在20层作一次内控点转换（即内控点移到20层），也需报监理验收批准后方可使用。5、施工放线时，应先在构造平面上校核投测轴线。6、建筑物四周几种大角必要用经纬仪以及吊垂线双重控制，每层砼浇筑前，均对模板进行复核并有记录。六、标高控制1、地下室标高控制为了控制基本和地下室各层标高，依照业主提供控制点，用水准仪将控制点引到施工现场，设立永久性水准点，细心维护。（水准点应选在土质坚硬，便于长期保存和使用以便地点），以此为基准点，用水准仪向基坑下引测，并在基坑内不易被破坏位置或基坑侧壁分设不少于3个基准点。所有位于土层上控制点（含轴网控制点及高程控制点）均为砼墩埋地设立，砼墩截面为300300，深度不不大于500，做法如右图；桩点上用红油漆对桩号、轴线及高程等进行标示。若控制点位于完整基岩上，则可直接将控制点设在基岩面上。控制桩点设立完毕后必要在桩周边设立可靠、醒目围护设施，对控制点进行保护。2、原则层以上标高控制（一）为了控制原则层以上各层标高，在原则层首层板面施工过程中，依照施工埋设永久性水准点，用水准仪引至塔吊原则节上，并向监理作报验合格后，以此点作为标高校核根据（每一种月将该点与永久性水准点作复核并修正）。（二）高层传递 在第一层剪力墙和平台砼浇筑后来，从剪力墙下面已有标高（普通是1M），向上用钢尺沿墙身量距。标高竖向传递，应用钢尺从首层起始高程点，竖向量取，每10层从原始高层传至塔吊，并与构造标高作复核，尽量减小误差。七、电梯井轴线和垂直度控制高层建筑垂直度控制非常重要，特别是电梯井。依照楼层控制线引测电梯井剪力墙控制线至已浇筑砼楼面上，并弹出筒体中心线。依照控制线支模，垂直区用吊线法控制。支模时吊线检查，修整模板垂直度至达到规范规定，同步检查下部电梯井墙体与新支模墙面与否有偏差，如有垂直度偏移，及时查找因素，及时解决。电梯井控制轴线每层应作记录并报验。电梯井垂直度控制应满足规范GB50026-93中规定，竖向传递轴线点中误差为4mm。八、支立模板测量1、将中心线测设在接近墙（柱）或墙（柱）底基本面上，并在露出钢筋上测设标高点，供支立柱子或墙模板时定位及定标高使用。2、柱身模板支好后，先在柱子模板上端标出柱子中心点与柱子下端中心点相连并弹出墨线，将两台经纬仪架设在两条互相垂直轴线上，对柱子垂直度进行检查校正或用垂球法。3、柱墙顶及平台模板抄平墙（柱子）模板校正好后，选取不同行列35根柱（墙），从柱（墙）下面已测设好1M线标高点，用钢尺沿柱（墙）身向上量距，引测35根相似标高点于柱（墙）上端模板上，在平台上设立水准仪，以引测上来任一标高点作为后视，施测（墙）顶模板标高，并闭合于另一点作为校核，最后须复核平台板标高。4、细部测量梁柱边线、控制线测量：每楼层施工前，测量工程师将控制线、重要轴线施测完毕后，施工员着手根据控制线、轴线对梁柱边线、墙柱控制线进行引测。所有墙柱放出边线和距边线200宽控制线，墙柱边线作为焊接导墙筋根据，控制线作为校核模板、验收模板根据。九、沉降观测详专项施工方案：十、加强技术控制1、加强验收及报验制度贯彻“三检”制，工种之间（钢筋工、木工、放线工）也应互相检查，非标层质检员应对每一根线作全数检查；原则层控制轴线全数检查，对剪力墙抽查不少于50%，楼层至原则层按内控点布置图设立好控制点后应向监理报验，验收合格后作为本工程垂直投测点控制点，原则层后应每三层向监理报验一次，以校测控制线偏差值，每10层作一次全高及倾斜率检测，以保证本工程总倾斜率、全高等满足规范规定。2、做好技术资料收集工作a、收集好业主提供坐标及高程成果报告。b、收集好沉降观测点每次观测原始值。c、收集好定位放线测量资料。十一、加强施工测量质量控制办法及保证办法1、所用测量仪器均必要送法定计量检定机构检定，合格后方可使用。2、钢卷尺需进行尺长、拉力、温度、倾斜影响修正，详细参照有关规范规定执行。3、激光经纬仪投点时，管水准气泡偏离不超过1/5格，同步要旋转仪器照准部，投影点轨迹控制在10MM以内，取轨迹中心点作为根据。4、为施工以便，保证精度，采用分段投点。5、测量有关人员严格执行持证上岗制度，仪器专人保管，禁止非有关人员操作。6、认真做好每次测量记录，并校核，针对重点部位应进行复测，如电梯井等。7测量复测：为了使测量放线工作紧紧有条，做到胸中有数，使工程平面位置和高程数据达到设计和规范规定，对该工程如下几方面采用测量复测：(1). 复测起始数据。对施工图上数据，标高以及控制测量数据进行全面核对，对勘测院移送测量标桩进行必要复测校对，避免设计数据与标桩“张冠李戴”导致工程损失。(2).复测建筑物定位。依照勘测院提供控制桩，复测坐标、平面尺寸与否对的有无颠倒现象，有无桩位破坏导致位置偏移。(3).基本开挖线复核。基本作为最重要构造在基本开挖前校核开挖位置，尺寸与否达到设计规定。(4).水准点复核。对施工现场水准点来回测两次闭合，防止用错设计高程。(5).复核设计图纸。测量前对设计图纸上尺寸进行全面校核，检查定位图和基本平面图轴线位置，标高尺寸和符号等与否相等。分段长度应等于各段长度总和。(6).复核原始记录。对外业实测记录，回到室内由另一测量人员进行校对，复核。8测量资料收集、整顿和保管测量资料涉及控制成果，水准成果，各种观测记录，各种计算记录，基本平面图，施工总平面布置图，以及各种原始坐标起算数据及测量关于各种批复文献等。所有原始资料均专人保管，编写施工测量报验，为后来测量状况作根据。在工作结束时将所有资料及原始材料移送甲方。
