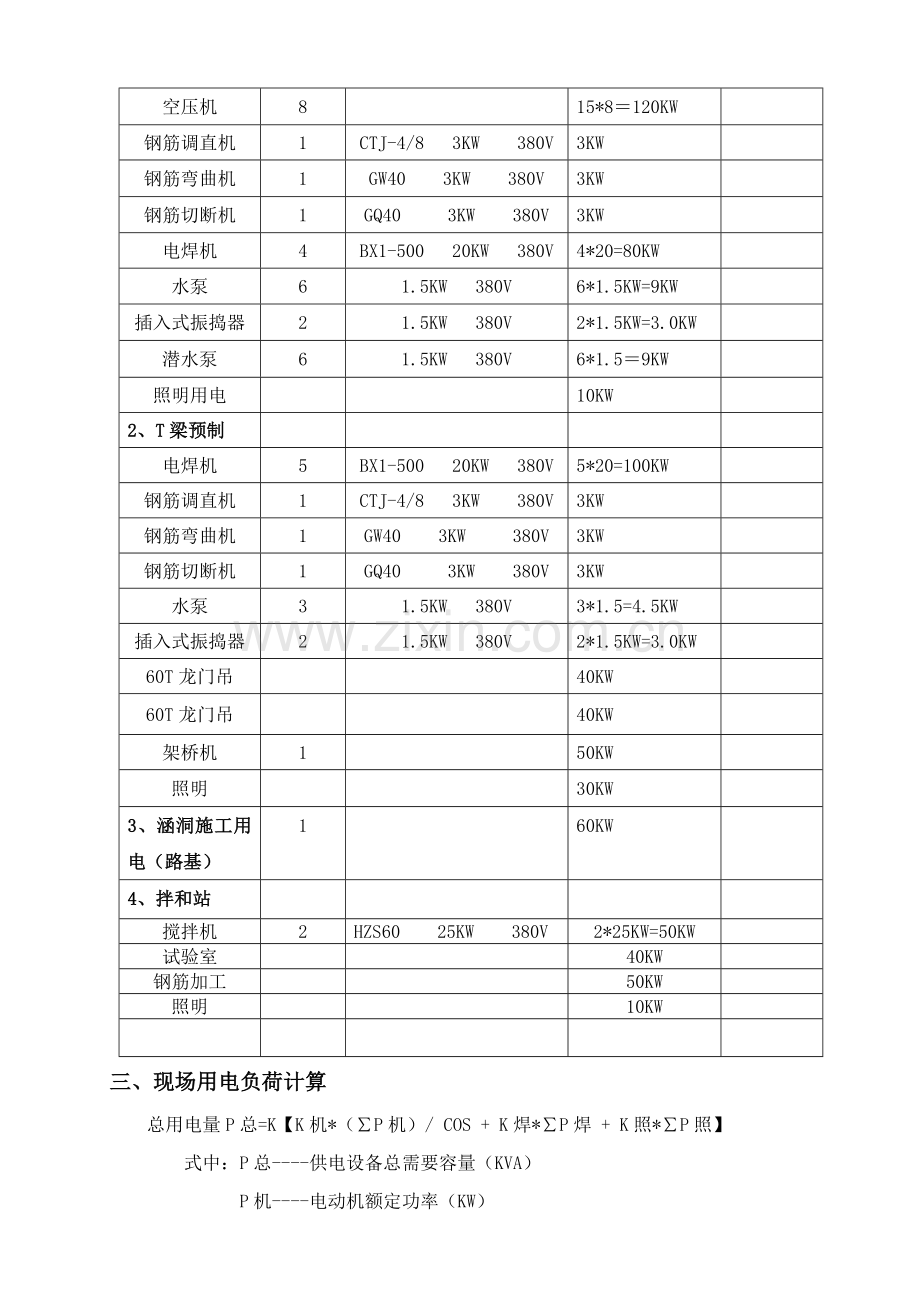

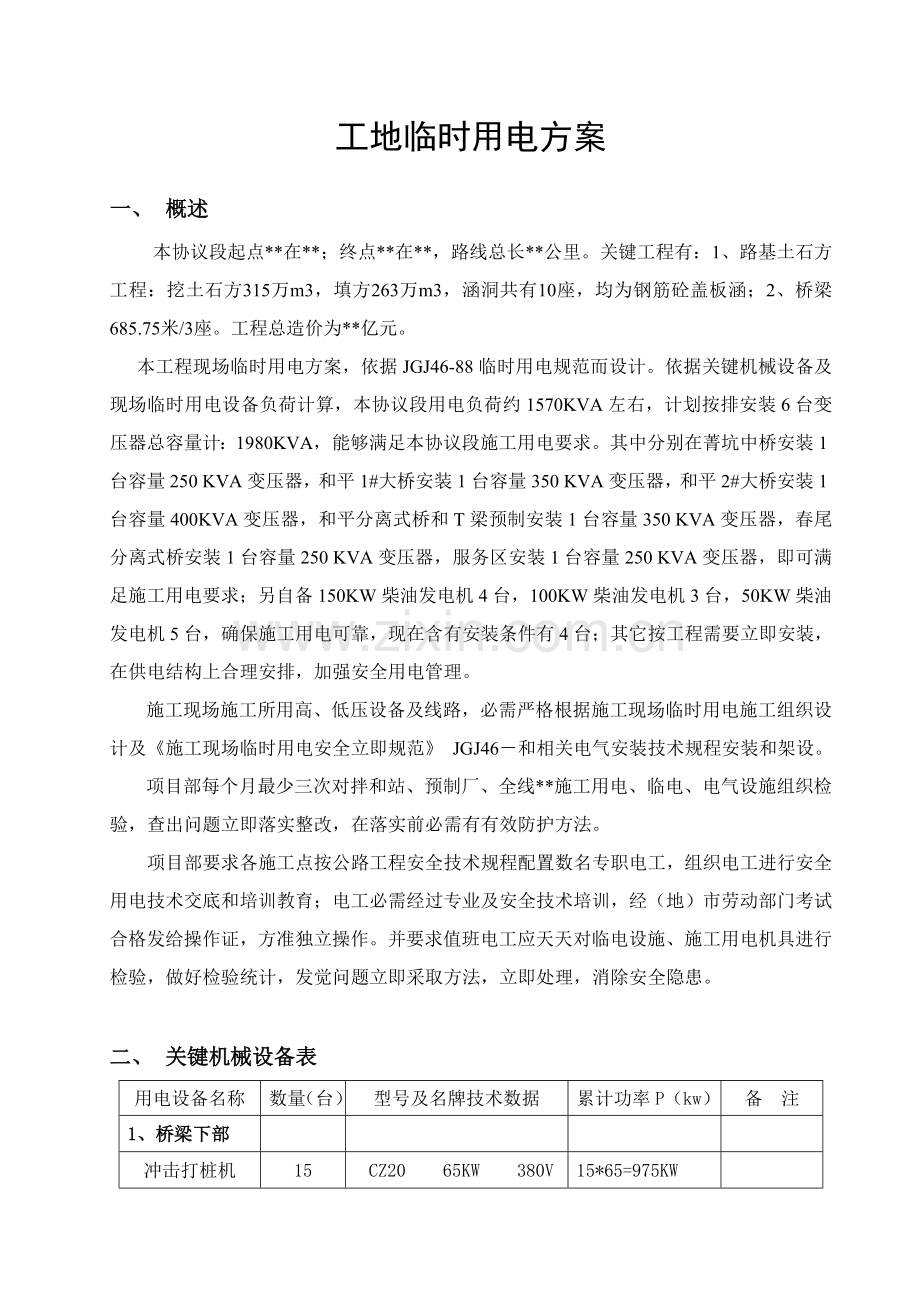

工地临时用电方案一、 概述 本协议段起点*在*；终点*在*，路线总长*公里。关键工程有：1、路基土石方工程：挖土石方315万m3，填方263万m3，涵洞共有10座，均为钢筋砼盖板涵；2、桥梁685.75米/3座。工程总造价为*亿元。本工程现场临时用电方案，依据JGJ46-88临时用电规范而设计。依据关键机械设备及现场临时用电设备负荷计算，本协议段用电负荷约1570KVA左右，计划按排安装6台变压器总容量计：1980KVA，能够满足本协议段施工用电要求。其中分别在菁坑中桥安装1台容量250 KVA变压器，和平1#大桥安装1台容量350 KVA变压器，和平2#大桥安装1台容量400KVA变压器，和平分离式桥和T梁预制安装1台容量350 KVA变压器，春尾分离式桥安装1台容量250 KVA变压器，服务区安装1台容量250 KVA变压器，即可满足施工用电要求；另自备150KW柴油发电机4台，100KW柴油发电机3台，50KW柴油发电机5台，确保施工用电可靠，现在含有安装条件有4台；其它按工程需要立即安装，在供电结构上合理安排，加强安全用电管理。施工现场施工所用高、低压设备及线路，必需严格根据施工现场临时用电施工组织设计及施工现场临时用电安全立即规范 JGJ46和相关电气安装技术规程安装和架设。项目部每个月最少三次对拌和站、预制厂、全线*施工用电、临电、电气设施组织检验，查出问题立即落实整改，在落实前必需有有效防护方法。项目部要求各施工点按公路工程安全技术规程配置数名专职电工，组织电工进行安全用电技术交底和培训教育；电工必需经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。并要求值班电工应天天对临电设施、施工用电机具进行检验，做好检验统计，发觉问题立即采取方法，立即处理，消除安全隐患。二、 关键机械设备表用电设备名称数量（台）型号及名牌技术数据累计功率P（kw）备 注1、桥梁下部冲击打桩机15CZ20 65KW 380V15*65=975KW空压机815*8120KW钢筋调直机1CTJ-4/8 3KW 380V3KW钢筋弯曲机1GW40 3KW 380V3KW钢筋切断机1GQ40 3KW 380V3KW电焊机4BX1-500 20KW 380V4*20=80KW水泵61.5KW 380V6*1.5KW=9KW插入式振捣器21.5KW 380V2*1.5KW=3.0KW潜水泵61.5KW 380V6*1.59KW照明用电10KW2、T梁预制电焊机5BX1-500 20KW 380V5*20=100KW钢筋调直机1CTJ-4/8 3KW 380V3KW钢筋弯曲机1GW40 3KW 380V3KW钢筋切断机1GQ40 3KW 380V3KW水泵31.5KW 380V3*1.5=4.5KW插入式振捣器21.5KW 380V2*1.5KW=3.0KW60T龙门吊40KW60T龙门吊40KW架桥机150KW照明30KW3、涵洞施工用电（路基）160KW4、拌和站搅拌机2HZS60 25KW 380V 2*25KW=50KW试验室40KW钢筋加工50KW照明10KW三、现场用电负荷计算总用电量P总=K【K机*（P机）/ COS + K焊*P焊 + K照*P照】 式中：P总-供电设备总需要容量（KVA） P机-电动机额定功率（KW） P焊-电焊机额定功率（KVA） P照-施工照明用电总功率（KW） COS-功率因数，取0.7 K-需要系数，取1.05其中：P机、P焊、P照详见施工现场关键机械设备表查表：K机=0.5 K焊=0.6 K照=0.11、桥梁、拌和站、涵洞： P机=618 P焊=80 P照=10P总=1.05*（0.5*618/0.7+80*0.6+10*1）=1238.37KVA变压器容量：现场分别配置5台额定容量1400KVA变压器，变压器额定总容量为1400KVA1238.37KVA，可满足要求。2、预制场： P机=92.5 P焊=100 P照=20P总=1.05*（0.5*71.5/0.7+100*0.6+20*1）=333.62KVA变压器容量：现场配置1台额定容量350KVA变压器，变压器额定总容量为350KVA333.62KVA，可满足要求。四、电流计算1、桥梁 I=P*1000/（31/2U）=621.9*1000/（1.732*380）=797A（总开关选1000A）2、预制场 I=P*1000/（31/2U）=137.62*1000/（1.732*380）=209A（总开关选250A）五、 导线选择采取2（BV-3*120+1*70）架空敷设。六、 安全用电设计方法（一） 施工现场用电管理1. 临时用电必需按“施工现场临时用电安全技术规范JGJ46-”编制用电施工组织设计制订安全用电技术方法和电气防火方法。2. 临时用电工程图纸必需单独由电气工程技术人员绘制，经技术责任人审批后作为临时施工依据。3. 临时用电施工组织设计内容和步骤：（1） 现场勘探，确定电源进线总配电箱（柜），分配电箱位置及线路走向。（2） 进行负荷计算，选择导线截面和电器类型、规格。（3） 绘制电气平面图，立面图和接线系统图。（4） 制订安全用电技术方法和电气防火方法。4. 施工现场临时用电安全技术档案：（1） 临时用电施工组织设计及修改施工组织设计全部资料。（2） 技术交底资料。（3） 临时用电工程检验验收表。（4） 接地电阻测定统计。（5） 定时检（复）查表（工地每个月，企业每季进行一次）。（6） 电工维修工作统计。5. 安装、维修或拆除临时用电工程，必需由电工完成，电工等级应同工程难易程度和技术复杂性相适应。（二） 电工：1. 电工必需经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。2. 电工应掌握用电安全基础知识和全部设备性能。3. 上岗前按要求穿戴好个人防护用具。4. 停用设备应拉闸断电，锁好开关箱。5. 负责保护用电设备负荷线，保护零线（反复接地）和开关箱。6. 移动用电设备必需切断电源，在通常情况下不许带电作业，带电作业要设监护人。7. 按要求定时（工地每个月、企业每季）对用电线路进行检验，发觉问题立即处理，并做好检验和维修统计。8. 应知道触电抢救常识和电器灭火常识。（三） 安全距离和外电防护：1. 外电线路：指施工现场临时用电线路以外任何电力线路。2. 不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其它杂物。3. 安全距离：（1） 在建工程（包含脚手架）外侧和架空线路之间最小安全距离1kv大于4m，110kv大于6m，3520kv大于8m。架空导线最大弧垂和施工现场地面最小距离4.0m和机动车道6.0m。（2） 起重臂或被吊物边缘和10kV架空线路水平距离2m。（3） 机动车道和外电架空线路交叉最小距离1kv以下为6m，10kv以下为7m。4. 外电防护：（1） 达不到安全距离要求，必需采取防护方法，增设屏障、遮栏、围栏或保护网，并悬挂醒目标警告标志牌。（2） 带电体至遮栏安全距离10kv应大于95cm，35kv应大于115cm.（3） 带电体至栅栏（封闭）安全距离10kv应大于30cm，35kv应大于50cm。 x（4） 在架设防护设施时，应有电气技术人员或专职安全员监护。（5） 无法防护时必需采取停电，迁移线路或更改工程位置，不然不准施工。（四） 供电路线：1. 架空线路必需架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固地方。2. 架空线路最少截面：为满足机械强度要求，铝线16mm2 ，铜线10mm2 跨越铁路、公路、河流、电力线路档距内绝缘铝线不少于35mm2 ，铜线不少于16mm2 。3. 电线接头：在一个档距内，每层架空线接头不得超出该层导线50，且一根导线只许可一个接头，跨越道路、河流档距内不得有接头。4. 电杆档距：最大不超出35m，线间距不得少于0.3m，上下横担间高压和低压1.2m，低压和低压0.6m，（横担选择附表于后）。5. 电杆及埋设：电杆应选择钢筋混凝土杆或木杆，其稍径不得小于13cm，埋设深度为杆长十分之一加0.6m。6. 拉线：拉线宜用截面不少于43镀锌铁丝、拉线和电杆夹角庆在4530度之间，埋地深度不少于1m，钢筋混凝土杆上拉线应在高于地面2.5m处装设拉紧绝缘子。7. 室内配线：进户线过墙应穿管保护，距地面不得少于2.5m，并采取防雨方法，室外应采取绝缘子固定。（五） 电缆线路：1. 电缆干线应采取埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。2. 电缆穿越建筑物、构筑物、道路、易受机械损伤场所及引出地面从2m高度至地下0.2m处，必需加设防护套管。3. 橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆最大弧垂距地面不得小于2.5m。（六） 配电柜（盘）、配电箱及开关箱：1. 配电系统应设置总配电柜（盘）和分配电箱，实施分级配电。室内总配电柜（盘）装设应符合下列要求：（1） 配电柜（盘）正面通道宽度，单划大于1.5m，双划不少于2m，后面维护通道为0.8m（部分部位不许少于0.6m），侧面通道不少于1m。（2） 配电室天棚距地面不低于3m。（3） 在配电室设置值班或检修室时，距配电柜（盘）水平距离大于1m，并采取屏障隔离。（4） 配电室门应向外开。（5） 配电箱裸母线和地面垂直距离少于2.5m时采取遮栏隔离，遮栏下面通道高度不少于1.9m。配电装置上端距天棚不少于0.5m。（6） 裸母线应涂刷有色油漆，并应符合相关要求。（7） 配电柜（盘）应按要求装设有功、无功电度表，及分路装设电流、电压表。（8） 配电柜（盘）应装设短路、过负荷保护装置和漏电保护开关。（9） 配电柜（盘）上配电线路开关应标明控制回路。（10） 配电柜（盘）或配电线路维修时，应挂停电标志牌。停、送电必需由专员负责。2. 配电箱：动力配电箱和照明开关箱宜分别设置，如适用一个配电箱，动力和照明线路应分别设置。3. 总配电箱应设在靠近电源地域，分配电箱应装在用电设备或负荷相对集中地域。分配电箱和开关箱距离不得超出30m。开关箱和其控制固定用电设备水平距离不宜超出3m。4. 配电箱、开关箱周围应有足够二人同时工作空间和通道、不得堆放任何妨碍操作、维修物品；不得有灌木、杂草。5. 配电箱、开关箱应采取铁板或优质绝缘材料制作。安装应端正牢靠，箱下底和地面距离在1.31.5m之间。6. 移动式开关箱应装高在坚固支架上，下底离地面0.61.5m。进出线必需采取橡皮绝缘电缆。7. 配电箱、开关箱内开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。8. 箱内工作零线应经过接线端子板连接，并应和保护零线接线端子分设。9. 箱体金属外壳应做保护按零（或接地），保护零线必需经过接线端子板连接。10. 配电箱、开关必需防雨、防尘。导线进线口和出线口应设在箱体下底面，并要求上部为电源端，严禁设在箱体上顶面、侧面、后面或箱门处。11. 进出线应加护套分路成束并做防水弯，导线束不得和箱体进出口直接接触。（七） 电器装置选择：1. 配电箱、开关箱内电器设备必需可靠完好，不准使用破损、不合格电器。熔断器熔体应和用电设备容量相适应。2. 总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；和漏电保护器（若漏电保护器同时含有过负荷和短路保护功效，则可不设分路熔断器或分路自动开关）。3. 每台设备应有独立开关箱、实施一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。4. 现场用电设备除做保护接零外，全部必需在设备负荷线首端处安装漏电保护器。5. 购置漏电保护器必需是国家定点生产厂或经过相关部门正式认可产品。6. 对新购置或搁置已久重新使用和使用30天以上漏电保护器应认真检验其特征，发觉问题立即修理或更换。7. 使用于潮湿和腐蚀介质场所漏电保护器应采取防溅型产品。8. 手动闸刀开关只许可用于控制照明电路和容量小于5.5kw动力电路作直接开启。容量大于5.5kw动力电路应采取自动开关电器或降压起动装置控制。（八） 使用和维护：1. 全部开关箱门应配上锁，专员负责，开关箱应标明用途所控设备。2. 配箱、开关箱每个月检验维修一次，必需由专业电工进行。电工必需按要求穿戴好防护用具和使用绝缘工具。3. 送电操作过程：总配电箱-分配电箱-开关箱；4. 停电操作过程：开关箱-分配电箱-总配电箱（特殊情况除外）。5. 施工现场停电一小时以上时，应切断电源，锁好开关箱。6. 配电箱、开关箱内不得放置任何杂物，并应保持清洁。7. 熔断器熔体（保险丝）更换时，严禁用不符合规格熔体或其它金属裸线替换。（九） 照明：1. 在一个工作场所内，不得只装设局部照明。2. 在正常湿度时，选择开启式照明器（通常灯具）。3. 在潮湿或尤其潮湿场所，选择密闭型防水防尘照明器或配有防水灯头开启式照明器。4. 对有爆炸和火灾危险场所，必需安装和危险场所等级相适应照明器。5. 在振动较大场所，选择防振型照明器。6. 照明器具和器材质量应合格，不得使用绝缘老化工破损器具和器材。7. 在特殊场所（在人工挖孔桩）照明应使用安全电压照明器，在潮湿和易触及带电体场所电压小于24V，在尤其潮湿场所和导电良好地面或金属器内工作照明灯电压不得大于12V。8. 在单相及二相线路中零线和相线截面相同；在三相四线制线路中，当照明灯为白炽灯时，零线截面为相线二分之一，当照明灯具为气体放电灯或逐相切断三相照明电路中零线截面按最大负荷相电流选择。9. 照明灯具金属外壳必需做保护零。单相照明回路开关箱（板）内必装设漏电保护器，实施左零右火制。10. 室外灯具距地面不得低于3m，室内不低于2.5m。11. 钠灯、金属卤化物灯具安装高度宜在5m以上，灯线不得靠近灯具表面。12. 投光灯接线必需牢靠，灯具外接线必需做可靠绝缘包扎。13. 罗口灯头绝缘外壳不得有损伤和漏电，火线（相线）应接在中心触头上，零线接在罗口相连一端。14. 暂设工程灯具宜采取拉线开关，拉线开关距地面23m，其它开关距地面高度为1.3m，和出入口水平距离为0.150.20m。15. 严禁将插座和搬把开关靠近装设，严禁在床上装设开关。16. 电器、灯具相线必需经开关控制，不得将相线直接引入灯具。17. 不得把照明线路挂设在脚手架和无绝缘方法金属构件上，移动照明导线应采取电缆线，不宜采取其它软线。手持照明灯具应使用安全电压，照明零线严禁经过熔断器。（十） 接地和防雷：接地接零：1. 在施工现场专用中心点直接接地电力线路中，必需采取接零保护系统。电器设备金属外壳必需和专用保护零线连接。专用保护零线应由工作接地，配电室零线或第一级漏电保护器电源侧零线引出。2. 当施工现场和外电线路共用同一供电系统时，电气设备应依据当地要求做保护接零或做好保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。3. 保护零线不得装设开关或熔断器。保护零线应单独设置，不作它用，反复接地线应和保护零线相连接。4. 保护零线使用铜线不少于10mm2 ，铝线不少于16mm2 ，和电气设备相连保护零线可用不少于mm2 绝缘多股铜线。5. 保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。6. 电力变压器或发电机工作接地电阻值不得大于4欧。7. 保护零线除必需在配电室或总配电箱处作反复接地外，还必需在配电线路中间处和末端处做反复接地。反复接地电阻值小于10欧。8. 不得用铝导体做接地体或地下接地线，垂直接地体不宜采取罗纹钢。9. 垂直接地体应采取角铁、镀锌铁管、或圆钢、长度1.52.5m，露出地面1015cm，接地线和垂直接地体连接应采取焊接或螺栓连接，严禁采取绑扎方法。10. 施工现场全部用电设备，除做保护接零外，必需在设备负荷线首端处设置漏电保护装置。防 雷：1. 施工现场起重机、井字架、龙门架等设备若在相邻建筑物、构筑物防雷屏蔽范围以外，应安避雷装置。避雷针长度为12m，可用16圆钢端部磨尖。2. 避雷针保护范围按60遮护角防护。3. 本省范围井字架等机械高度超出20m周围无防护均应按装避雷针（接闪器）。七、 用电管理部门组长：袁建生、副组长：蒋恩恩安全员：黄福水、吴仰宽、蔡全春、熊春晖八、 安全事故应急预案（一）总则为确保临时用电安全，确实保障工人生命财产安全，为提升快速反应和协调能力，加强突发事故应急抢救方法，结合本项目实际，特制订本预案。（二）组织机构项目部成立应抢救援工作小组，突发事件一旦发生，应抢救援工作小组将快速运转。应抢救援工作小组组织机构以下：组长：* 副组长：*组员：相关业务部门责任人组成工作小组下设两个业务组：救援组：*事故处理组：*本项目标全部单位和人员全部有参与抢救抢险义务。（三）职责应抢救援工作小组为本项目安全事故应抢救援工作统一指挥机构，负责和业主、监理及监控单位联络、协调，落实相关部门安全指令，检验、督导本项目工程日常应急准备工作。发生事故隐患后负责应急响应工作，调集抢险力量，并指挥进行抢险救灾、物资转移，立即和监理、业主及外部救援力量如：110、119、120等部门取得联络；负责善后处理工作，形成书面材料报监理、业主及企业相关部门。救援组：关键责任人员和物资抢救、疏散，排除险情及排除救援障碍。事故处理组：按事故预案使用多种安全可靠手段，快速控制事故发展。并针对现场具体情况，向救援组提供对应救援方法和必需施救工具及条件。（四）应急准备工作小组在日常工作中组织相关人员学习应急预案，了解各自工作职责，熟悉应急处理和响应程序。对安全隐患登记造册，实施日常监管和动态监管，督促相关单位立即整改。多种应急器材准备要充足，认真研究布署位置，确保立即到位，加强对抢险物资、设备维护保养和操作人员教育培训。保持现场通讯、交通通畅，确保事故信息立即传输，抢险人员、设备能立即介入，实施有效救援。严格现场安全值班制度。（五）应急处理和响应工作程序1、在接到现场险情通知后，救援工作小组人员在10分钟内必需快速进入各自工作岗位，同时立即组织相关人员核实情况，下达人员撤离命令，并立即向监理、业主及企业相关业务部门通报险情情况。2、应急业务组组员应在15分钟内到齐，按本部门应急预案协调做好救援、抢险和应急处理工作。3、各业务组根据分工快速展开工作，并视情况立即和外部相关方联络寻求支援。4、依据发生事故性质，各业务组立即制订临时应急处理方法，进行有效控制，预防事故蔓延、扩大。5、随时向相关部门、监理、业主汇报现场应急处理情况，提出合理提议，并快速落实上级部门相关指示。（六）应抢救援方法1应抢救援标准以确保工作人员生命为第一标准，其次是控制设备和材料损失。应抢救援关键是速度，救援时间就是生命。另外要培养施工人员正确处险意识，凡发觉险情要立即进行通报，应抢救援响应者必需是应抢救援组员，其它人员应该撤离至安全区域，并服从应抢救援组员指挥。发生安全事故隐患时，要充足利用现场施救资源，采取必需安全方法，首先快速撤离施工人员，确保人员零伤亡。2现场处理加强对现场安全警戒任务，维护现场秩序，严禁闲杂人员进入现场保护区。对能够安全撤离机械设备、材料等进行有序指挥，可靠撤离，尽可能降低损失。邀请监理、业主单位及技术教授研究商讨处理方案，制订具体、周密处理方法，对救援力量进行具体分工，严密组织实施落实，根本消除现场不安全原因。3事故报警一旦发生伤亡事故，要依据人员伤亡情况立即请求救援，做好事故现场保护工作。 *段项目经理部二00九年六月
