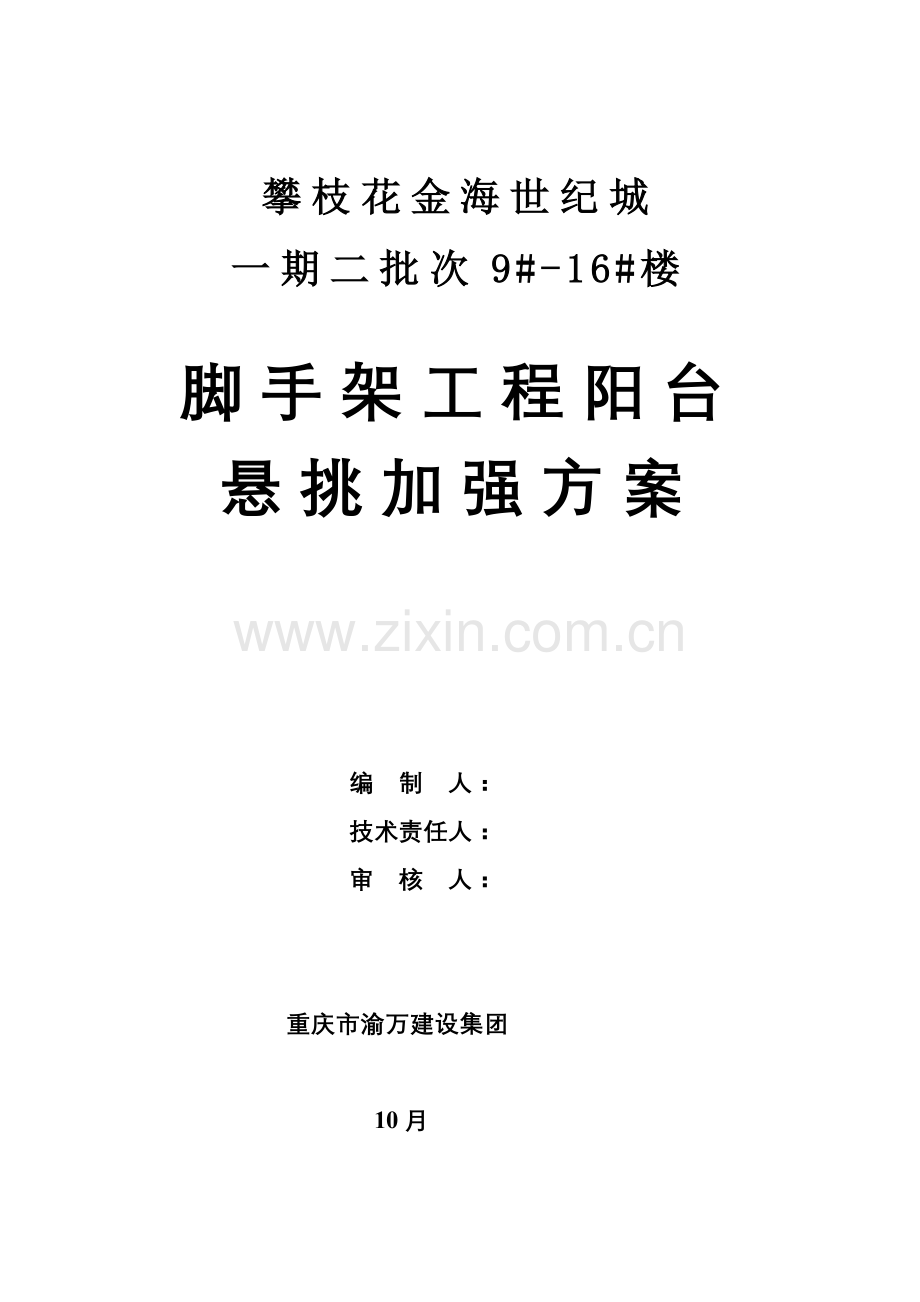

攀枝花金海世纪城
一期二批次9#-16#楼

脚手架工程阳台悬挑加强方案

编 制 人：
技术责任人：
审 核 人：

重庆市渝万建设集团

10月

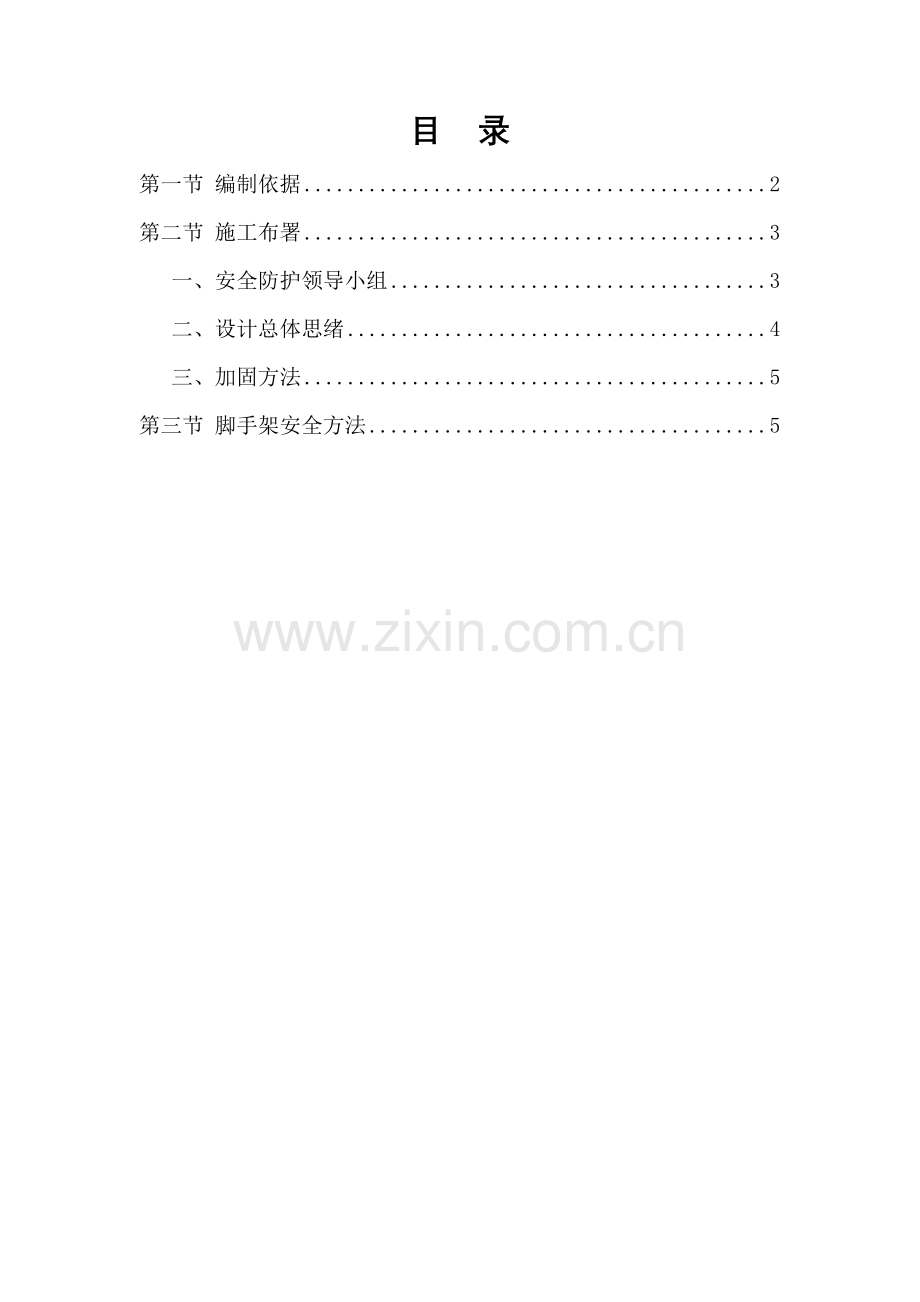

目 录
第一节 编制依据 2
第二节 施工布署 3
一、安全防护领导小组 3
二、设计总体思绪 4
三、加固方法 5
第三节 脚手架安全方法 5

第一节 编制依据
1、施工图纸
2、关键规范、规程
序号
规范、规程名称
规范、规程编号
1
建筑施工高处作业安全技术规范
JGJ 80-91
2
建筑施工扣件式钢管脚手架安全技术规范
JGJ 130-
3
建筑施工安全检验标准
JGJ 59-99
4
高层建筑砼结构技术规范
JGJ 3-
5
建筑机械使用安全技术规程
JGJ 33-
6
施工现场临时用电技术规范
JGJ 46-
7
建筑结构荷载规范
GB5009-
3、施工组织设计
施组名称
金海世纪城一期二批次工程施工组织设计
4、参考手册
序号
名 称
编制人
出版
时间
1
新型脚手架及模板支撑架
施岚青
1997-8
2
建筑施工扣件式钢管脚手架结构和计算
刘群
-1
3
建筑施工手册

-1
第二节 施工布署
一、工程概况

项目名称
金海世纪城一期二批次工程
设计单位
四川攀枝花计划设计院
建筑面积
总建筑面积76000m2
建筑层数及高度
9#—16#楼为九至十一层，地下一至二层，建筑高度29.95 m—36.25m。
建筑等级
本工程结构为框架剪力墙结构，建筑耐火等级为二级，设计使用年限为50年。
抗震设防烈度
7度
二、安全防护领导小组
安全生产、文明施工是企业生存和发展前提条件，是达成无重大伤亡事故肯定保障，也是我项目部创建“文明现场”、“样板工地”根本要求，为此经理部成立以项目经理为组长安全防护领导小组，其机构组成，人员编制及责任分工以下：
组 长： 项目经理（黄国成）—全方面负责协调工作
副组长： 生产经理（吴门地）—现场施工指挥
副组长： 技术主管（陈小军）—技术布署
组员： 吴 建—现场施工指挥，安全质量检验
徐晓波—方案编制及技术交底
吴 德—安全交底
三、设计总体思绪
栋号
双排扣件式钢管落地式脚手架
悬挑脚手架
9#楼
1~10层

10#楼
1~7层
8~12层
11#楼
1~7层
8~12层
12#楼
1~3层
4~10层
13#楼
1~3层
4~10层
14#楼
1~7层
8~12层
15#楼
1~7层
8~12层
16#楼
1~5层
6~12层

1、 本工程脚手架使用功效，关键用装饰工程二层同时施工，结构施工时，仅作为安全防护架。因为本工程为高级住宅楼，结构设计阳台多，造型复杂。前期施工未考虑工字钢遇阳台处理方案，接攀枝花市质监站-1-09号通知，现做此加强方案。
四、 加强处理方案
1、 脚手架工字钢悬挑阳台加强处理示意图

因为原悬挑脚手架稳定性已由原脚手架专题方案验算，这里就不在反复验算。
1． 如上图所表示，在工字钢安置这层设置支撑钢管(外排顶在梁底，)，纵横间距1000mm设置， 采取外径为Ø48mm，壁厚3.5mm焊接钢管。每层设置3道水平杆，扫地杆距地200，架体搭设时采取立杆上加可调顶托，顶托上用方木（50×100mm）作为主龙骨支撑体系，顶部水平杆距U托顶部小于300，为确保悬挑架荷载能有效传输至地下室底板，可调顶托必需旋紧。加强处理做法由悬挑架设置层一直加固到建筑物首层。并要求上、下层立杆位置相对应。立杆底部垫垫板（50×100mm）。
2． 在悬挑阳台处由原施工方案经计算，使用15.5#钢丝绳即可满足荷载要求，考虑到多种不确定原因，把工字钢安置在阳台处卸载钢丝绳统一在增加一组15.5#加强钢丝绳。
第三节 脚手架安全方法
1、架子工应持证上岗，操作时必需戴安全帽，系安全带，穿软底鞋，严禁穿塑料底鞋或皮鞋。工具及小零件要在工具袋内。袖口及裤口要扎紧，以防衣裤被挂住。
2、脚手架构配件质量，必需有合格证书；搭设质量必需根据本专题方案要求和JGJ130-规范相关要求进行检验验收，并确定合格后，方能投入使用。另外，钢管上严禁打孔。
3、夜间不宜进行脚手架搭设和拆除工作。
4、使用期间，严格搭设质量要求和注意事项，进行定时检验和维护。
5、使用期间，严禁拆除主节点处纵、横水平杆，纵横向扫地杆；严禁拆除连墙件。
