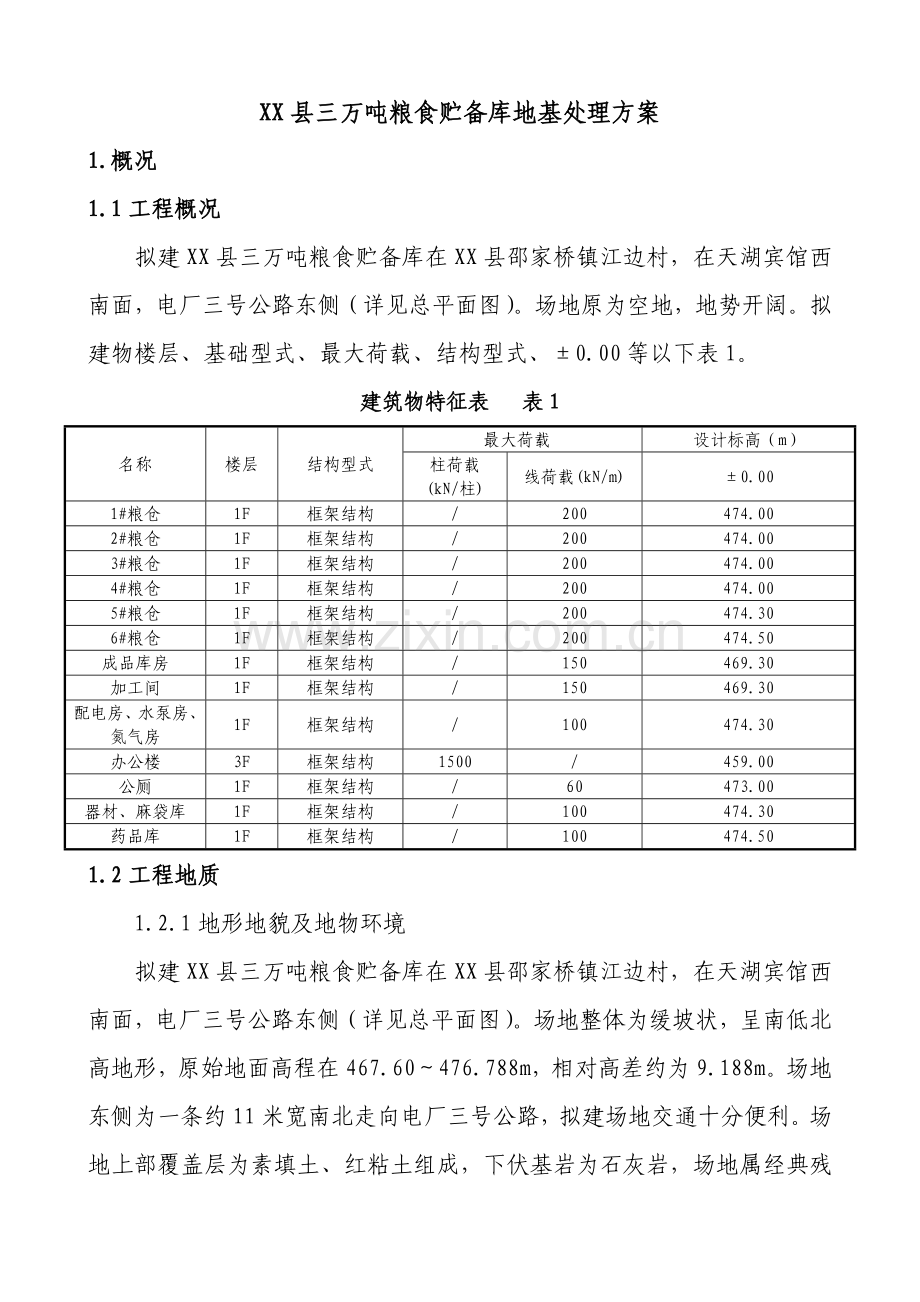

XX县三万吨粮食贮备库地基处理方案
1.概况
1.1工程概况
拟建XX县三万吨粮食贮备库在XX县邵家桥镇江边村，在天湖宾馆西南面，电厂三号公路东侧（详见总平面图）。场地原为空地，地势开阔。拟建物楼层、基础型式、最大荷载、结构型式、±0.00等以下表1。
建筑物特征表 表1
名称
楼层
结构型式
最大荷载
设计标高（m）
柱荷载
(kN/柱)
线荷载(kN/m)
±0.00
1#粮仓
1F
框架结构
/
200
474.00
2#粮仓
1F
框架结构
/
200
474.00
3#粮仓
1F
框架结构
/
200
474.00
4#粮仓
1F
框架结构
/
200
474.00
5#粮仓
1F
框架结构
/
200
474.30
6#粮仓
1F
框架结构
/
200
474.50
成品库房
1F
框架结构
/
150
469.30
加工间
1F
框架结构
/
150
469.30
配电房、水泵房、氮气房
1F
框架结构
/
100
474.30
办公楼
3F
框架结构
1500
/
459.00
公厕
1F
框架结构
/
60
473.00
器材、麻袋库
1F
框架结构
/
100
474.30
药品库
1F
框架结构
/
100
474.50
1.2工程地质
1.2.1地形地貌及地物环境
拟建XX县三万吨粮食贮备库在XX县邵家桥镇江边村，在天湖宾馆西南面，电厂三号公路东侧（详见总平面图）。场地整体为缓坡状，呈南低北高地形，原始地面高程在467.60～476.788m，相对高差约为9.188m。场地东侧为一条约11米宽南北走向电厂三号公路，拟建场地交通十分便利。场地上部覆盖层为素填土、红粘土组成，下伏基岩为石灰岩，场地属经典残坡积地貌和山区岩溶地貌。
1.2.2地层岩性
建筑场地第四系覆盖层为素填土和红粘土，基岩为三叠系（T1）石灰岩。各层地质特征以下：
①素填土：杂色，以块石和粘土为主,未分层辗压，土质结构松散、易垮，硬杂质含量占60%以上，该层厚度为10.30～23.70m。
②红粘土：黄色，稍湿，呈可塑状，土体结构为块状，土质结构较密，场地大部分区域有分布，该层厚度为0.00～2.20m。
③中风化石灰岩：灰、浅灰色，厚层状，节理(裂隙)较发育，岩体较破碎，岩芯呈短柱状，少许长柱状，此次勘察中风化层未揭穿。
1.2.3岩土工程问题
依据地勘资料,场地素填土层为新近回填堆积而成，土体还未完成自重固结，承载力低，压缩性高，需作地基处理后方可选作地基持力层。
2．设计依据
1) XX县三万吨粮食贮备库岩土工程勘察汇报（具体勘察）铜仁市建筑勘察设计院 .8
2) XX县三万吨粮食贮备库总平面图 铜仁市建筑勘察设计院 .8
3) 《建筑地基处理技术规范》（JGJ79-）
4) 《强夯地基处理技术规程》（CECS279-）
5) 《建筑地基基础设计规范》（GB50007-）
6) 《建筑地基基础工程施工质量验收规范》(GB50202-)
3．地基处理方案设计
3.1地基处理方法选择
依据地勘资料,本工程建设场地在欠固结回填土地基上,回填土关键由块石及粘土组成,可了解为未经压实处理土石混合填筑体,含有均匀性差、结构松散、压缩性高、承载能力较低特点，且该层回填土较厚，而其下伏相对软弱红粘土层较簿，再下则为强度高中风化石灰岩层。所以采取强夯法对回填土层进行加固处理，使一定厚度填筑层达成稳定、均匀、密实，减小地基可能存在沉降及差异沉降，提升承载能力，是经济可行地基处理方法。
3.2设计范围
此次地基处理范围包含拟建筑物为1-6#粮仓、成品库房、加工间、配电房、水泵房、氮气房、办公楼、公厕、器材、麻袋库和药品库等建筑物地基、场内道路地基及影响范围,总用地面积为69403.74m2；建筑占地面积为12555.3 m2；地基处理面积粮库及办公楼17769.11 m2,建筑地基4434.96 m2, 场内道路13122.09 m2
3.3设计标准
本工程地基处理设计标准为:依据不一样上部构筑物对地基要求,合理选择处理范围及加固深度,确保地基处理方法合理、质量可靠、经济可行。
3.4加固范围及深度
依据上部构筑物结构特点及基础形式,填筑地基承载特征,结合相类工程经验,此次地基处理加固范围及加固深度以下:
不一样区域强夯处理加固范围及深度 表２
分区

粮库
办公楼
其它单层建筑
场内道路
加固范围
基础外边线外放5m
基础外边线外放5m
基础外边线外放3m
道肩外边线外放2m
加固深度(m)
8-10
8-10
4-5
2
3.5试夯
3.5.1试夯参数
依据拟加固深度及地基均匀性要求,确定初步试夯参数以下:
不一样区域强夯加固试夯参数表 表３
分区

粮库
办公楼
其它单层建筑
场内道路
主夯能级
8000kN·m和4000kN·m组合
8000kN·m和4000kN·m组合
4000kN·m
1000kN·m
主夯点间距(m)
9(8000kN·m)
4.5(4000kN·m)
9(8000kN·m)
4.5(4000kN·m)
4.5
锤印搭接大于10cm
最终两击夯沉量(cm)
20(8000kN·m)
10(4000kN·m)
20(8000kN·m)
10(4000kN·m)
5
-
夯击次数
依据单点夯结果确定（道路地基处理区除外）
主夯遍数
两遍主夯,第二遍夯点在第一遍夯点正中,两遍夯间歇期通常不少于7天（道路地基处理区除外）
夯点部署
正方形（道路地基处理区除外）
满夯
夯能:1000kN·m；间距：1/3锤印搭接；夯点部署：三角形；击数：3击；遍数：1遍
（道路地基处理区除外）
其它
夯坑周围地面不应发生过大隆起;不因夯坑过深发生提锤困难;夯锤质量10-60T;锤底静接地压力25-80kPa
场内道路采取满夯加固方法,满夯击数5击，三角形布点，分两遍进行每一遍击数3击，第二遍击数2击，满夯施工完成应平整表面并采取振动碾压补强，振碾遍数不少于4遍，要求碾压无轮迹。
3.5.2单点夯试验
选择场区内有代表性位置开展单点夯试验,并查找试夯点相关资料统计地该点地层垂直分布信息；
统计夯锤质量、夯锤类型（组合钢锤／包钢水泥锤）、形状信息、锤底静压、起始落距、落距控制装置、起重设备型号等相关信息。
单点夯试验中相关测试项目 表４
单点夯能
检验项目
8000kN·m
4000kN·m
面波
距夯点中心0m,4m,7m,10m布点,点夯前后测试
距夯点中心0m,3m,5m布点,点夯前后测试
地表隆起量观察
距夯点中心4m-10m，沿垂直两方向，每间隔１m布点,每击观察
距夯点中心３m-７m，沿垂直两方向，每间隔0.5m布点,每击观察
夯沉量观察
夯锤顶面距锤沿0.1m正三角形布３点，每击观察

3.5.3试夯区检测
高能强夯试夯区面积大于20×40m,3000kN•m及kN•m试夯区面积大于20×20m;如有当地经验时,可不开展低能试夯区,仅开展低能强夯单点夯试验。
试夯区试验检测项目及数量 表５
分区
检验项目
粮库及办公楼
其它单层建筑
场内道路
单点夯
１点,击数16击
１点,击数12击

固体体积率
3点,检测深度1m
3点,检测深度1m
3点,检测深度1m
面波
夯前夯后各3点，测试深度15m
夯前夯后各2点,测试深度8m
夯前夯后各2点,测试深度5m
载荷试验
2点
1点
1点
N120(超重型动力触探)
3点，检测深度大于10m,依据面波测试影响深度确定
2点，检测深度大于5m,依据面波测试影响深度确定
2点，检测深度大于2m,依据面波测试影响深度确定
注: ①载荷试验承载板面积为0.5m2,最大加荷等级大于800kPa;
②超重型动力触探应连续贯入,并统计每贯入10cm锤击数,在连续贯入困难时可配合岩芯钻穿透困难地层后继续进行贯入。
4.施工技术要求
依据试夯结果,对强夯参数进行调整完善后可开展地基处理施工,施工技术要求以下:
4.1施工次序
1) 清理并平整施工场地;
2) 标出第一遍夯点位置,并测量场地高程;
3) 夯机就位,对正夯点;
4) 测量夯前锤顶高程;
5) 确定锤重及落距满足设计要求后开始夯击,若发觉坑底倾斜而造成夯锤歪斜时,立即整平坑底;
6) 反复夯击并测量每击夯量,在夯击次数及最终两击夯沉差均满足要求时完成一点夯击;当夯坑过深,出现提锤困难,但无显著隆起,且未达成控制标按时,应采取对应填料回填夯坑后继续施夯;
7) 移点反复施夯至完成预定区域第一遍强夯;
8) 验收夯点后推平夯坑并测量场地高程;
9) 在要求间隔时间后按上述步骤开展第二遍强夯施工;
10) 完成要求遍数强夯后按要求进行低能满夯,最终平整场地测量夯后场地高程。
４.2技术要求
1) 处理后面层0-１.０m固体体积率大于８３％；
2) 地基承载力标准值（载荷试验）大于２５０kPa,变形模量大于２５ＭＰa;
3) 处理后地基加固深度内面波速度平均大于＿＿面波速度提升率大于＿＿；
4) 加固深度内动探平均击数大于＿＿，最小值大于＿＿。
4.３施工质量检验
依据相关规范要求，并结合上部构筑物特点，此次地基处理施工质量检测项目及频率以下：
地基处理分区检测项目及频率 表６
分区
检验项目
粮库及办公楼
其它单层建筑
场内道路
固体体积率
每３００m2检测一点，检测深度1m
每建筑不少于3点,检测深度1m
每３００m2检测一点，检测深度0.8m
