修井综合项目工程监督要点.doc

2.9 修井监督
2.9.1 监督工作流程
修井监督在接受工程项目监督任务后，要熟悉设计，收集、理解工区资料，制定相应监督筹划，督促整个施工过程达到设计规定，并在项目施工结束后出据相应监督评估书。详细监督工作流程如下：

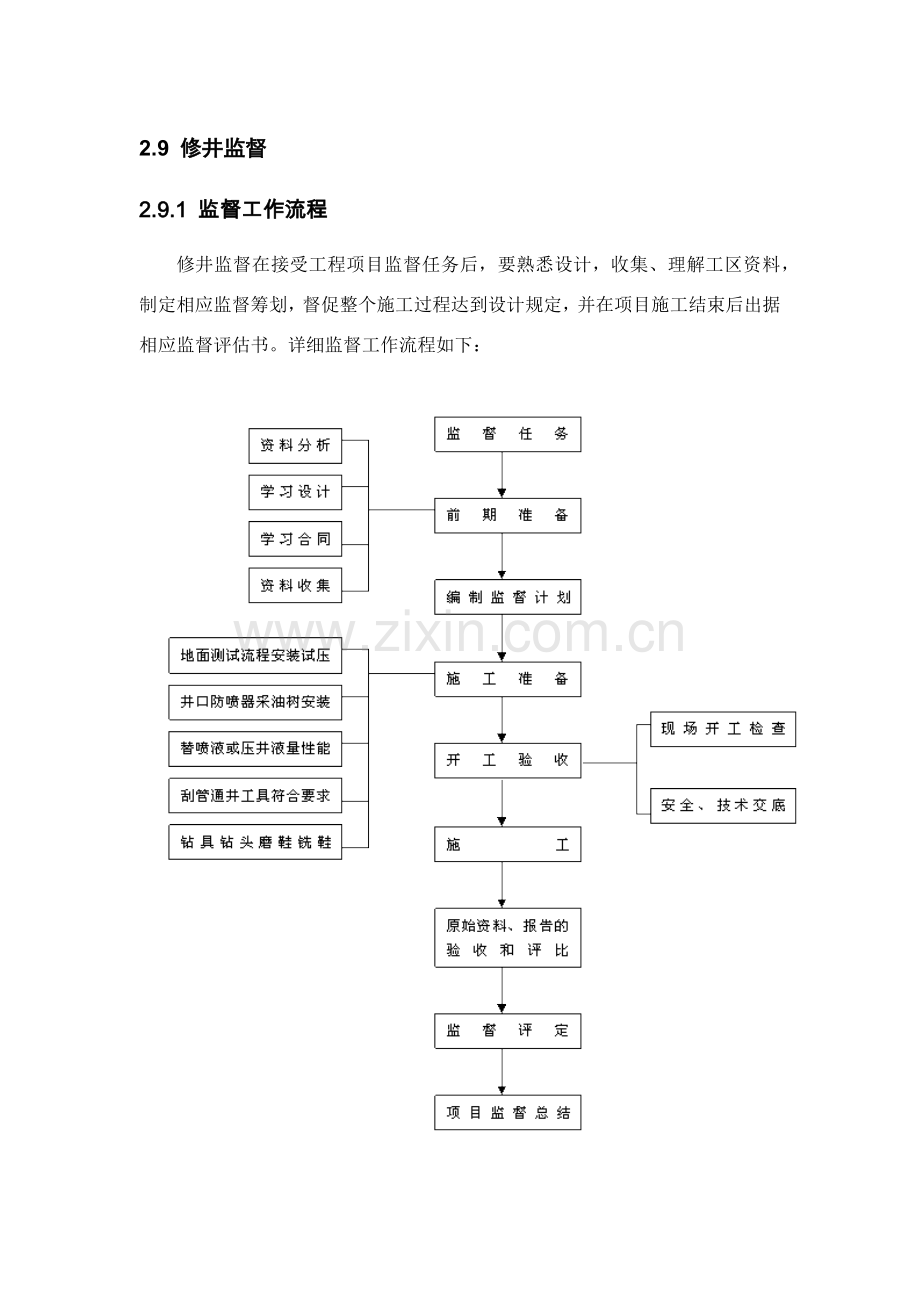

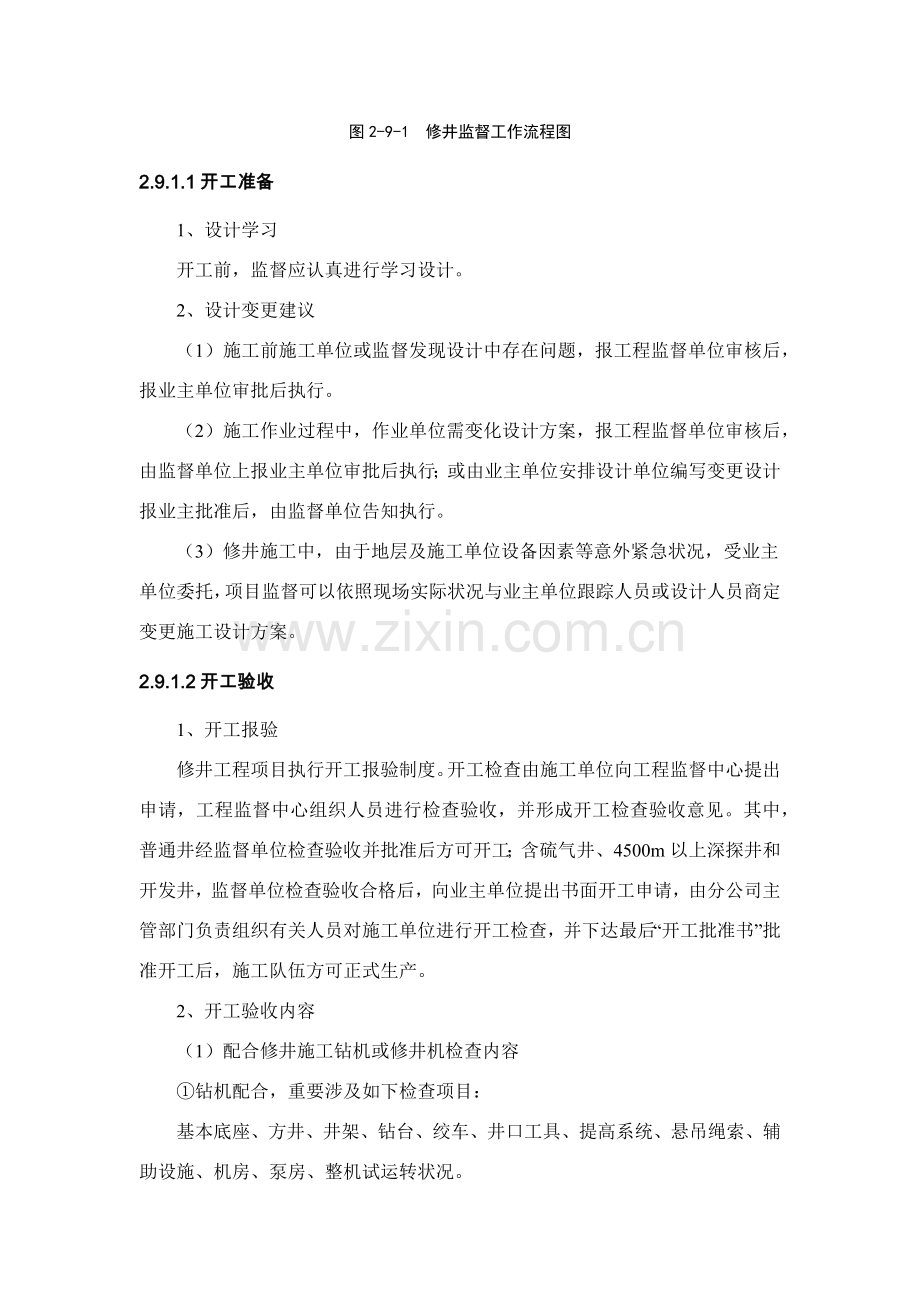

图2-9-1 修井监督工作流程图
2.9.1.1开工准备
1、设计学习
开工前，监督应认真进行学习设计。
2、设计变更建议
（1）施工前施工单位或监督发现设计中存在问题，报工程监督单位审核后，报业主单位审批后执行。
（2）施工作业过程中，作业单位需变化设计方案，报工程监督单位审核后，由监督单位上报业主单位审批后执行；或由业主单位安排设计单位编写变更设计报业主批准后，由监督单位告知执行。
（3）修井施工中，由于地层及施工单位设备因素等意外紧急状况，受业主单位委托，项目监督可以依照现场实际状况与业主单位跟踪人员或设计人员商定变更施工设计方案。
2.9.1.2开工验收
1、开工报验
修井工程项目执行开工报验制度。开工检查由施工单位向工程监督中心提出申请，工程监督中心组织人员进行检查验收，并形成开工检查验收意见。其中，普通井经监督单位检查验收并批准后方可开工；含硫气井、4500m以上深探井和开发井，监督单位检查验收合格后，向业主单位提出书面开工申请，由分公司主管部门负责组织有关人员对施工单位进行开工检查，并下达最后“开工批准书”批准开工后，施工队伍方可正式生产。
2、开工验收内容
（1）配合修井施工钻机或修井机检查内容
①钻机配合，重要涉及如下检查项目：
基本底座、方井、井架、钻台、绞车、井口工具、提高系统、悬吊绳索、辅助设施、机房、泵房、整机试运转状况。
②修井机配合，重要涉及如下检查项目：
活动底座基本、井架与Y型支腿、悬吊绳索、传动设备、仪器仪表、循环系统、柴油机、提高系统、井口工具、整机试运转状况。
（2）井控装置及井控管理检查内容
重要涉及如下检查项目：
①井控管理；
②防喷器和内防喷工具；
③控制台；
④套管头；
⑤采气树；
⑥压井液。
（3）修井地面流程、工具及油管
重要涉及如下检查项目：
①高压流程选取、安装及试压；
②放喷流程；
③套管流程；
④工具仪表；
⑤油管、钻杆。
（4）HSE管理
重要涉及如下检查项目：
①井场用电管理；
②井场设施安全距离；
③压井流程；
④放喷口；
⑤回液流程；
⑥消防管理；
⑦防硫化氢办法；
⑧环保。
（5）施工管理
重要涉及如下检查项目：
①施工队伍资质；
②人员资质；
③施工管理；
④记录。
2.9.1.3过程监督管理工作内容
1、工程项目施工分为一、二级核心点进行节点（重点）监督，详细状况详见2.9.2。
2、寻常HSE检查。
2.9.1.4施工结束后监督工作内容
1、工程项目监督评估
（1）工程项目施工结束后，项目主管监督编制工程项目监督评估书，并于7日内提交。
（2）监督评估书涉及如下重要内容：
①工程项目基本概况；
②监督过程概述；
③质量评估：
a)施工组织评估；
b)物质设备准备和使用状况评估；
c)修井工艺施工评估；
d)HSE管理评估；
f)工程作业难度评估。
④存在问题；
⑤综合评估；
⑥奖罚。
2、监督工作总结
（1）单个工程项目监督工作结束后，需进行监督工作总结，并按有关管理文献规定于7日内提交至监督单位生产管理部门，其重要内容如下：
①工程项目概况及目、任务；
②监督任务来源；
③试油（气）施工简况；
④监督工作状况；
⑤存在问题、因素分析及处置办法；
⑥本项目监督工作总结；
⑦监督工作资料列表。
（2）原始资料验收，详细验收内容如下：
①原始资料完整性、规范性；
②施工组织方案、安全应急预案和环保应急预案规范性、操作性；
③采油树、井下工具等合格证、试压合格等证；
④施工参数收集、记录整顿。
2.9.1.5提交监督工作资料
1、施工及监督工作结束后，提交全井监督工作资料，并建档成册，统一交由资料管理员保管。
2、全井监督工作资料涉及如下：
（1）监督开工验收书；
（2）监督日记（文字材料）；
（3）监督现场检查记录；
（4）监督指令；
（5）现场会议记录；
（6）隐患整治告知书；
（7）监督总结报告；
（8）监督评估书（文字材料）。
2.9.2 监督核心及要点
2.9.2.1一级核心控制点及监督工作规定
表2-9-1 一级核心控制点及监督工作规定
专业
序号
施工项目名称
监督现场决定
监督向谁报告
修

井
1
开工验收
验收不合格，整治未完毕，不准施工
业务管理部门
2
防喷器、采油树
安装及试压
试压不合格及时整治，整治后再试压
业务管理部门
3
井口正规流程试压
试压不合格及时整治，整治后再试压
业务管理部门
4
打捞工具入井
及进行打捞操作
工具型号、规格、质量不符合设计、规范规定不准入井
打捞操作不符合设计规定，及时整治
业务管理部门
5
桥塞坐封及验封
工具型号、规格不符合设计、规范规定不准入井，验封不符合设计规定，停止下步施工
业务管理部门
6
冲砂
监督各项施工参数，及冲砂液质量，洗井不充分不能停泵及进行下步施工
业务管理部门
7
组下生产管柱
工具型号、规格、质量不符合设计、规范规定不准入井
业务管理部门
8
修井前压井
压井液性能达不到设计规定，及时整治，井未压稳、观测时间不够，不能进行下步施工
业务管理部门
2.9.2.2二级核心控制点及监督工作规定
表2-9-2 一级核心控制点及监督工作规定
专业
序号
施工项目名称
监督现场决定
监督向谁报告
修井
1
设备安装、调试
安装、调试不符合规范，及时整治
业务管理部门
2
井场安全设施布局
设备安全距离不够，及时整治
业务管理部门
3
压井液配制
压井液性能检测达不到设计规定，不准使用
业务管理部门
2.9.2.3监督工作核心
1、监督方式
（1）一级质量监督控制点应现场（驻井或旁站）监督控制并签认。
（2）二级质量监督控制点采用查询、巡逻方式签认。
（3）各控制点详细检查规定详见附表。
2、开工验收
（1）开工验收检查内容根据《修井开工验收登记表》进行，针对不合格项，应下文字整治指令，经监督人员现场复查合格后，方可开工。
3、寻常HSE检查
修井作业中，发现与设计、规范规定不符，及时下达停工令或隐患整治告知书，整治完毕后，监督要现场复查确认。
4、监督指令
（1）监督指令根据：施工设计书，业主单位文字指令，行业原则、规范。
（2）监督指令出具条件：施工过程注意事项；检查发现问题或隐患。
5、工作报告
（1）施工中突遇复杂状况，及时报告于业务管理部门。
（2）每层次结束测试施工后，以监督报告形式上报业主单位。
6、监督日记
监督每日填写监督日记。
7、工作交接
因特殊因素，监督人员不能继续进行所辖工程监督工作，报告业务管理部门批准后，进行工作文字交接，并填写工作交接表。
2.9.2.4监督工作风险提示
表2-9-3 修井工程项目核心作业环节风险提示及监督控制规定
作业环节
控制点
风险提示
监督控制规定
修
井
作
业
旋转作业（钻、磨、套铣、倒扣）
l 磨损井口
l 磨损套管
l 卡钻
l 工具损坏
l 管串断落
l 组织安全、技术交底
l 严格按照施工设计、规范原则使用合格工具入井，并保证管串构造符合设计规定
l 作业时，施工参数严格按照施工设计、规范原则进行
l 井喷
l 井内落物
u 严格执行坐岗观测制度，做到1m3报警，2m3关井
l 起下钻过程做好井口保护，安装好刮泥器
打捞、解卡
l 套管损坏
l 管串断落
l 打捞、解卡失败
l 打捞工具损坏
l 组织安全、技术交底
l 严格按照施工设计、规范原则使用合格工具入井，并保证管串构造符合设计规定
l 作业时，施工参数严格按照施工设计、规范原则进行
l 井喷
l 井内落物
u 严格执行坐岗观测制度，做到1m3报警，2m3关井
注1： 起下钻过程做好井口保护，安装好刮泥器
2.9.3 含硫气井监督工作特殊要点
修井工程项目施工含硫气井监督要点，参见试油（气）工程项目2.8.3。
2.8.3.1试油（气）准备
1、监督人员资质
监督人员应持有总部颁发三级及以上监督证书和有效“HSE管理”、“井控技术”、“硫化氢防护技术”培训合格证书。
2、队伍资质与人员资格
（1）施工队伍应具备中石化乙级及以上资质。
（2）施工人员及有关现场作业人员均应持有“HSE管理”、“井控技术”、“硫化氢防护技术”培训合格证书。
2.8.3.2井场布置
1、硫化氢监测设备
（1）井口、节流管汇、分离器、放喷口、泥浆罐、值班房等位置应安装固定式有毒有害监测仪，在钻台或井口旁、值班房应放置报警器各1台，并按有关设备检查规定于揭开产层后每日进行检查一次与否能正常工作。
（2）井场内每个作业人员均应配有便携式硫化氢监测仪一台，量程不不大于或等于100PPm，并按有关设备检查规定进行定期检查。
2、安全警示标记
井场门口或醒目位置应作明显安全警戒标记。如“当前作业区内环境中硫化氢浓度绿、黄、红牌”、“硫化氢作业区——只有监测仪显示为安全区时才干进入”，或“此线内应佩戴呼吸保护设备”等清晰警示标志。
3、放喷口
分主、副放喷池两个，其喷口火炬或燃烧筒出口距离井口应不不大于100 m，并处在下风方向。
4、稀散有毒有害气体设备
钻台上应配有两台大功率排电扇对角摆放，并且井口、循环罐、测试管汇、油嘴套、分离器等重要部位也应放置大功率排电扇各1台。
2.8.3.3井控装置
1、设备型号、规格及抗硫能力
（1）依照设计规定选取安装相应抗压、抗硫级别采气树、防喷器和内放喷工具，并由有关检测资质单位进行分段和整体等压气密封试压合格后运至作业现场，在安装完毕后，需进行水密封试压合格。
（2）在硫化氢分压不不大于0.3 kPa时，除蒸汽发生器(锅炉)外地面流程部件应具备相应抗H2S能力。
2.8.3.4压井液、保护液
1、性能
（1）压井液、保护液应添加除硫剂、缓蚀剂，其PH值不不大于9.5。
（2）应密切监测压井液中除硫剂残留量。
2、密度选取
依照钻开目层压力监测、区块相应气层压力系数和试气过程中资料，拟定气层压井液相对密度，其附加值为0.15g/cm3。
2.8.3.5试气材料
1、非金属密封件
井口装置及地面流程非金属材料密封件应具备抗硫化氢和二氧化碳腐蚀能力。
2、入井物资
（1）按设计规定规格、型号及抗硫级别准备入井管材。
（2）井下工具应有与入井管材同等抗硫级别。
2.8.3.6硫化氢防护
1、防护设备
（1）作业现场应配备不少于作业人员数量正压式空气呼吸器，同步禁止使用防毒面具代替，禁止随意借用、调用至其她作业区或她用。同步，每次交接班后，均应检查正压式空气呼吸器工作状况与否正常，充填与否达到28MPa以上。
（2）打开气层后，起下钻作业时，应在钻台、井口、地面流程、放喷口旁，应分别放置正压式空气呼吸器备用。
2、岗位人员分派及相应作业时防护规定
（1）作业现场每个岗位应采用“双人一岗”制度。
（2）每个施工人员均应熟悉、理解H2S和SO2危害和中毒症状，每月不少于1次有关应急救护演习。
（3）当工作环境中硫化氢浓度也许会超过15 mg/m3(10 ppm)时，作业人员应配备正压式空气呼吸器。
（4）在高压测试管汇台进行流体取样时，应采用专用防硫化氢取样器，且取样人员应配备正压式空气呼吸器。
2.8.3.7应急预案及施工组织
1、应急预案内容、报批及备份
（1）应急预案中，应单独制定要有针对性防硫化氢应急预案以及人员救护和撤离办法，以及周边500m、1000m、m、5000m居民居住分布状况。
（2）应急预案需报分公司评审，并报送到县级地方政府进行应急预案备案工作，施工单位报送乡镇一级地方政府备案。
2、作业人员学习、演习
（1）现场作业人员都应掌握应急预案有关内容。
（2）施工队应制定施工组织方案，且在施工前应由施工责任主体代表组织召开所有施工作业人员参加安全会，进行安全教诲；各参加施工单位要对详细施工人员进行技术交底，严格完善交接手续。同步在试气前井队、试气队伍需进行防H2S、井喷综合演习。
2.8.3.8地面流程
1、地面流程构成
（1）地面流程由蒸汽发生器或热互换器、分离器、节流控制管汇、管线、数据采集头、远控操作阀、安全阀等构成，其流程材料应符合或高于设计规定。
（2）两相或三相抗硫分离器应配备相应级别安全阀；额定工作压力应至少为9.8 MPa，并有有关有资质单位进行检查合格报告。
（3）井口、节流管汇、分离器等位置宜配备数据自动采集系统。
（4）预测为高压、高产、高含硫天然气井，宜在一级节流管汇上并联一套地面流程作备用。
2、安装地面流程
（1）依照本地风向、居民区、道路、油罐区、电力线等设施分布状况设计流程；地面流程应满足替喷、洗井、回收压井液、放喷、测试、压井、分级节流和满足风向变化后持续放喷与测试需要。
（2）预测产气量≤40×104 m3/d，放喷管线和测试管线应用内径φ62 mm抗硫管线；40×104 m3/d≤预测产气量≤80×104 m3/d，放喷管线和测试管线应用内径φ76 mm抗硫管线；预测产气量≥80×104 m3/d，放喷管线和测试管线应用当量内径为φ108 mm抗硫管线。
2.8.3.9射孔、诱喷、放喷、求产
1、防硫化氢泄漏演习
作业前应进行防硫化氢泄漏演习。
2、安全作业条件
（1）高含硫化氢气井射孔施工应安排在白天进行，且按设计、规范规定疏散、撤离至少至500 m内居民和无关人员。特殊状况下夜间作业应保证有足够照明设备和安全保证办法。
（2）高含H2S井，出口不能完全燃烧掉H2S（如酸压后放喷初期、气水同出井水中溶解H2S），应向放喷流程注入除硫剂、碱，中和H2S，注入量依照H2S、SO2含量拟定。
（3）依照风向，及时调节、采用主或副放喷池进行放喷作业。
（4）开井期间排出天然气应点火烧掉。
3、取样
（1）含硫化氢气井应用专用容器取样做硫化氢、二氧化碳和有机硫等专项分析。
（2）在对流体取样时，取样员应配备正压式空气呼吸器。

2.9.4 监督执行原则与根据
SY/T 5587.1 油水井常规修井作业注水井调配作业规程
SY/T 5587.3 常规修井作业规程第3某些：油气井压井、替喷、诱喷
SY/T 5587.4 常规修井作业规程第4某些：找串漏、封串堵漏
SY/T 5587.5 常规修井作业规程第5某些：井下作业井筒准备
SY/T 5587.9 常规修井作业规程第9某些：换井口装置
SY/T 5587.10 油水井常规修井作业水力喷砂射孔作业规程
SY/T 5587.11 常规修井作业规程第11某些：钻铣封隔器、桥塞
SY/T 5587.12 常规修井作业规程第12某些：打捞落物
SY/T 5587.14 常规修井作业规程第14某些：注塞、钻塞
SY/T 5790 套管整形与密封加固工艺作法
SY/T 5791 液压修井机立放井架作业规程
SY/T 5807 水力活塞泵井起下作业工艺办法
SY/T 5827 解卡打捞工艺作法
SY/T 5846 套管补贴工艺作法
SY/T 5863 潜油电泵起下作业办法
SY/T 6087 电潜泵解卡打捞工艺作法
SY/T 6120 油井井下作业防喷技术规程
SY/T 6121 封隔器解卡打捞工艺作法
SY/T 6127 油气水井井下作业资料录取项目规范
《西南油气分公司试油气、井下作业工程质量(单井/层)级别评估规范》西南油气〔〕238号
2.9.5 监督记录
1、修井工程开工验收检查登记表
2、重点工艺核心环节现场检查表汇总：
（1）修井工程压井作业检查登记表
（2）修井工程换装井口作业检查登记表
（3）修井工程打水泥塞作业检查登记表
（4）修井工程下桥塞作业检查登记表
（5）修井工程钻塞作业检查登记表
（6）修井工程冲砂作业检查登记表
（7）修井工程切割作业检查登记表
（8）修井工程鱼顶打印作业检查登记表
（9）修井工程套铣作业检查登记表
（10）修井工程打捞作业检查登记表
（11）修井工程磨铣作业检查登记表
3、HSE检查表，参见试油（气）作业HSE检查表
4、修井监督报告（文字材料）
