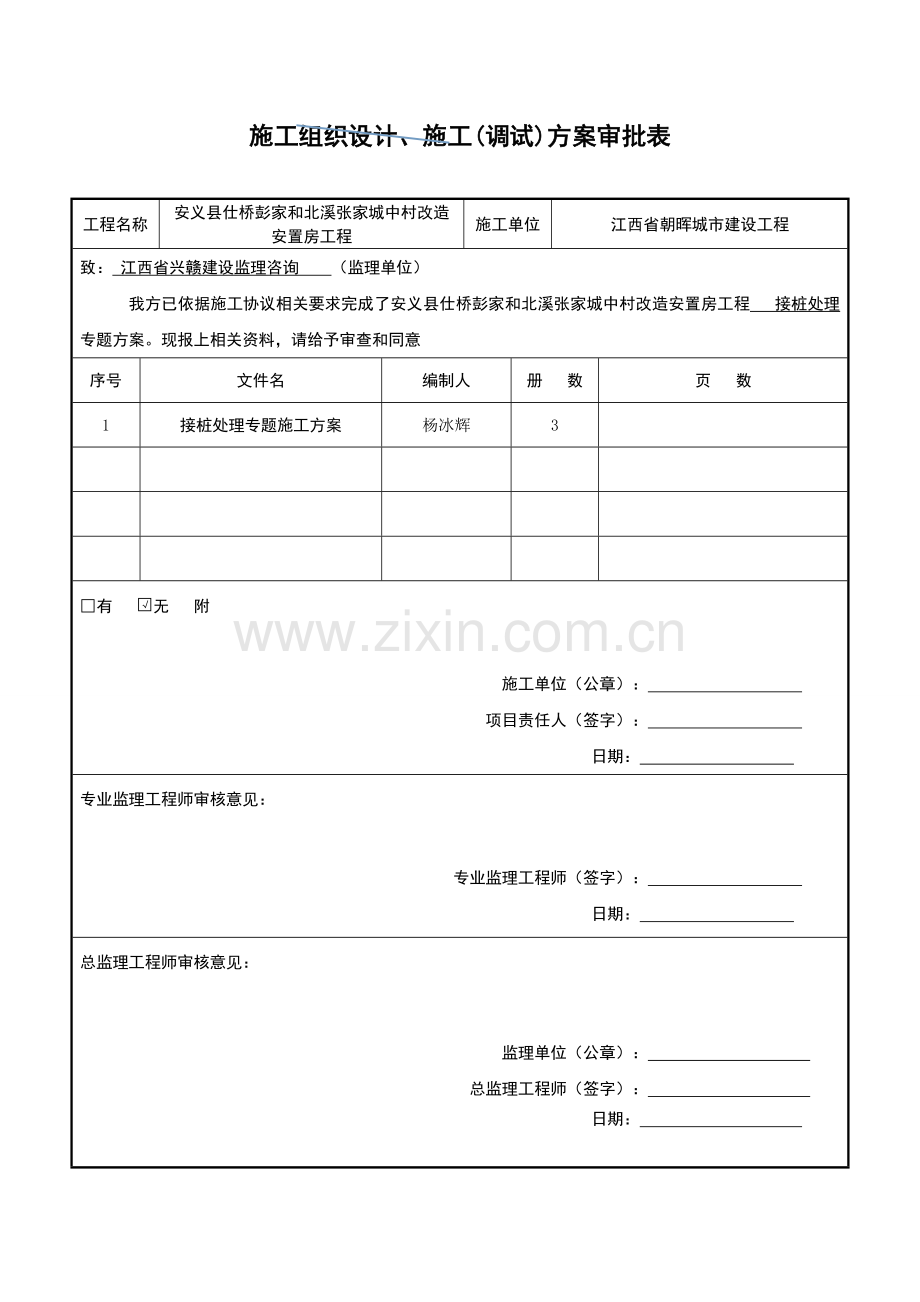

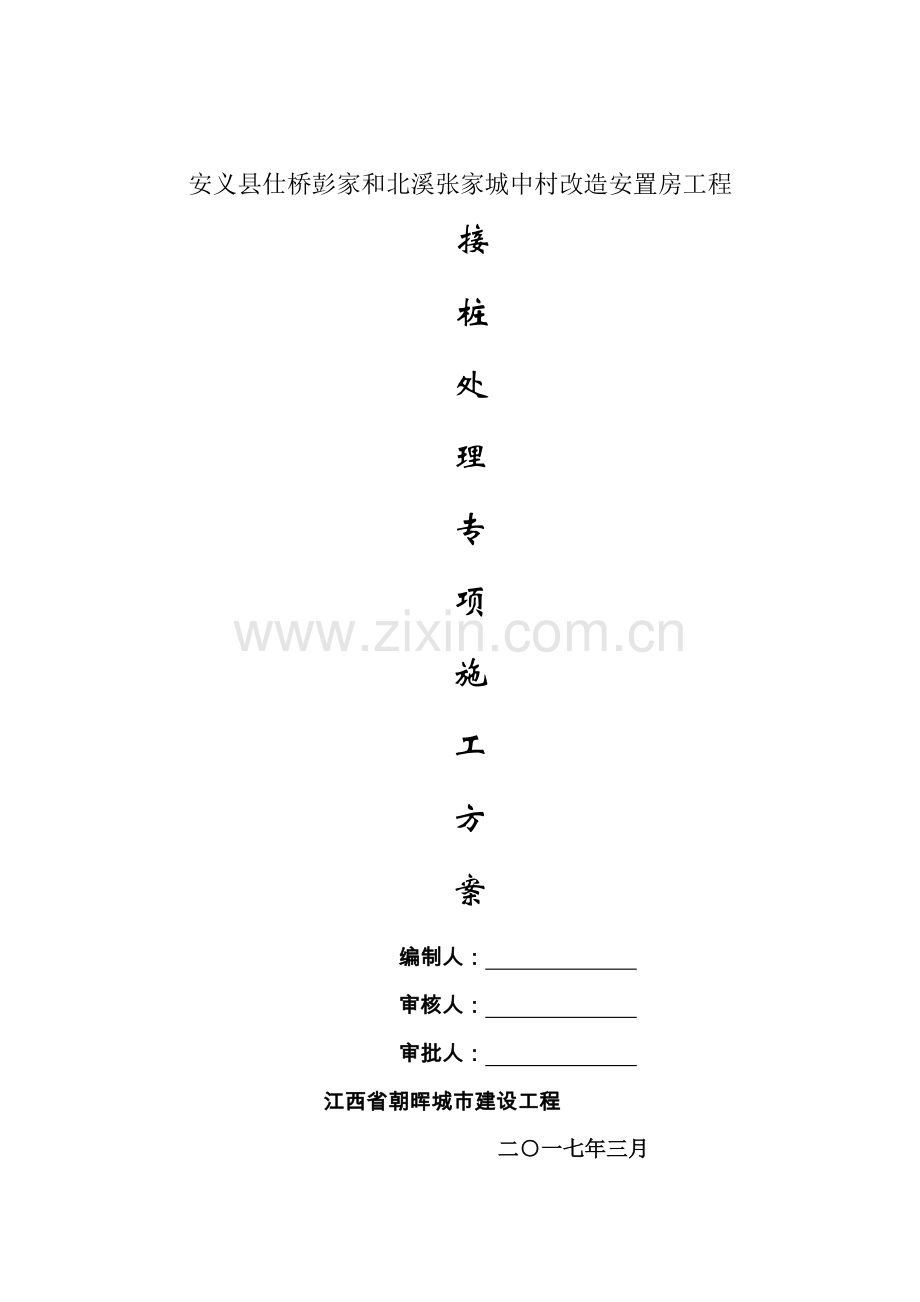

施工组织设计、施工(调试)方案审批表 工程名称安义县仕桥彭家和北溪张家城中村改造安置房工程施工单位江西省朝晖城市建设工程致： 江西省兴赣建设监理咨询 （监理单位） 我方已依据施工协议相关要求完成了安义县仕桥彭家和北溪张家城中村改造安置房工程 接桩处理 专题方案。现报上相关资料，请给予审查和同意 序号文件名编制人册 数页 数1接桩处理专题施工方案杨冰辉3 有 无 附施工单位（公章）： 项目责任人（签字）： 日期： 专业监理工程师审核意见：专业监理工程师（签字）： 日期： 总监理工程师审核意见：监理单位（公章）： 总监理工程师（签字）： 日期： 安义县仕桥彭家和北溪张家城中村改造安置房工程 接 桩 处 理 专 项 施 工 方 案 编制人： 审核人： 审批人： 江西省朝晖城市建设工程 二一七年三月一、编制依据 1.建筑桩基技术规范JGJ94- 2.建筑地基基础验收规范GB50202- 二、工程概况（接桩原因） 工程名称：安义县仕桥彭家和北溪张家城中村改造安置房工程工程施工地点：南昌市安义县迎宾大道结构形式：剪力墙结构建筑组成：21#-24#4栋主楼和整体地下室，地上17层地下1层本工程基础形式为钻孔灌注桩基础，桩端持力层为中风化粉砂岩，桩端进入持力层0.5m。0.000m相当于绝对标高33.000m。Sa-C-D-G交D-1-D-28轴范围内有26根桩基，承台顶标高为-0.3m，此部分桩基桩顶标高为：-0.3-1.2+0.1=-1.4m，而场地绝对标高在27m即-6m左右，所以需进行接桩处理。因接桩长度在5m左右采取一次接桩施工难度大故采取二次接桩进行处理。三、施工准备 1. 场地平整 对施工现场钻孔桩弃土泥浆集中清理，平整场地做好测量放样及挖孔准备工作 2.测量放样 测量班依图纸设计放出桩位中点以交底形式交由作业班组以桩位中点拉十字线引出护桩经现场技术员检验无误后用混凝土对护桩加以保护。 3.模板制作。 模板采取1.8mm九夹板制作，成型直径同设计桩径，高度视接桩长度而定。 4.机械、人员准备 高压水枪、空气压缩机、风镐、线锤、50插入式震动器、电焊机、圆头短柄铁锹。测量员2名、施工员2名、技术员1名、工人10名。 四、施工技术参数 1. 接桩用混凝土强度等级同设计灌注桩强度等级（混凝土坍落度160200mm）。 2. 混凝土养护应参考一般混凝土力学性能试验方法标准GB/T50081。 3. 测量放样桩位中点偏差小于2mm中桩桩位应立即保护做显著标识。护桩十字线许可偏差小于2mm预防护桩人为或机械损坏。 4. 桩体主筋如有弯曲，应立即调直，并恢复螺旋筋，要求和设计同。主筋折断，必需加焊，加焊主筋长度至隆顶。钢筋焊接焊缝饱满无夹渣同一截面钢筋焊接接头数量小于主筋根数50%。焊接时严禁烧伤主筋，箍筋焊接采取跳焊，焊点梅花部署箍筋间距许可偏差（-20，+0）mm。 五、施工方法 1.清表 清除施工区域表层硬物。 2.开挖 对需要接桩四面进行开挖，开挖宽度150cm（上部桩径90cm+60cm工作面），直至挖出桩并超出50cm。3.桩头处理 将桩头凿至新鲜混凝土面，桩顶面大致水平，将桩头混凝土凿毛，清理洁净，不得有泥土存在，将坑底混凝土碴清出坑外。4. 钢筋笼接长 量出接桩长度并计算主筋长度，原桩主筋必需调直，表面清理洁净，钢筋笼主筋焊接采取单面搭接焊，焊缝长度10d。螺旋箍全长加密。接长钢筋类型同原设计桩型。 5、模板安装及加固 将制作好模板套在处理好桩头上，接缝内加塞海绵条或橡胶条，拧紧连结螺栓。立模时必需确保桩头上无土体进入。为确保模板安装稳固，依据模板高度在模板周围用方木支撑牢靠。6. 混凝土浇注 在浇注混凝土之前，必需将接桩底混凝土面用清水冲洗洁净，撒一层约lcm2cm高标号水泥沙浆(1：2 )，然后分层浇注至接桩顶设计标高。每浇筑1m采取插入式振动棒振捣密实，上层混凝土振捣插入下层混凝土内50100mm。混凝土灌注完后注意养护。7.桩间土回填 混凝土达成设计强度75%以上，拆模后回填桩间土，回填时必需分层扎实，分层厚度不得大于30cm。 8.接桩工艺步骤图 9. 接桩示意图六、工艺关键点 1、基坑开挖完成后底部必需夯击密实，确保模板不下沉。 2、浇筑混凝土前必需确保桩头顶面洁净，无碎渣、尘土。 3、浇筑混凝土前必需在桩头顶面洒水，确保桩头湿润。4. 模板安装完成后必需检验模板垂直度，确保接桩竖直。作业时检验护筒牢靠程度，确保施工参数符合要求。 5、混凝土浇筑完成后顶面覆盖塑料薄膜，上面加土覆盖。 6.具体真实地进行施工统计。
