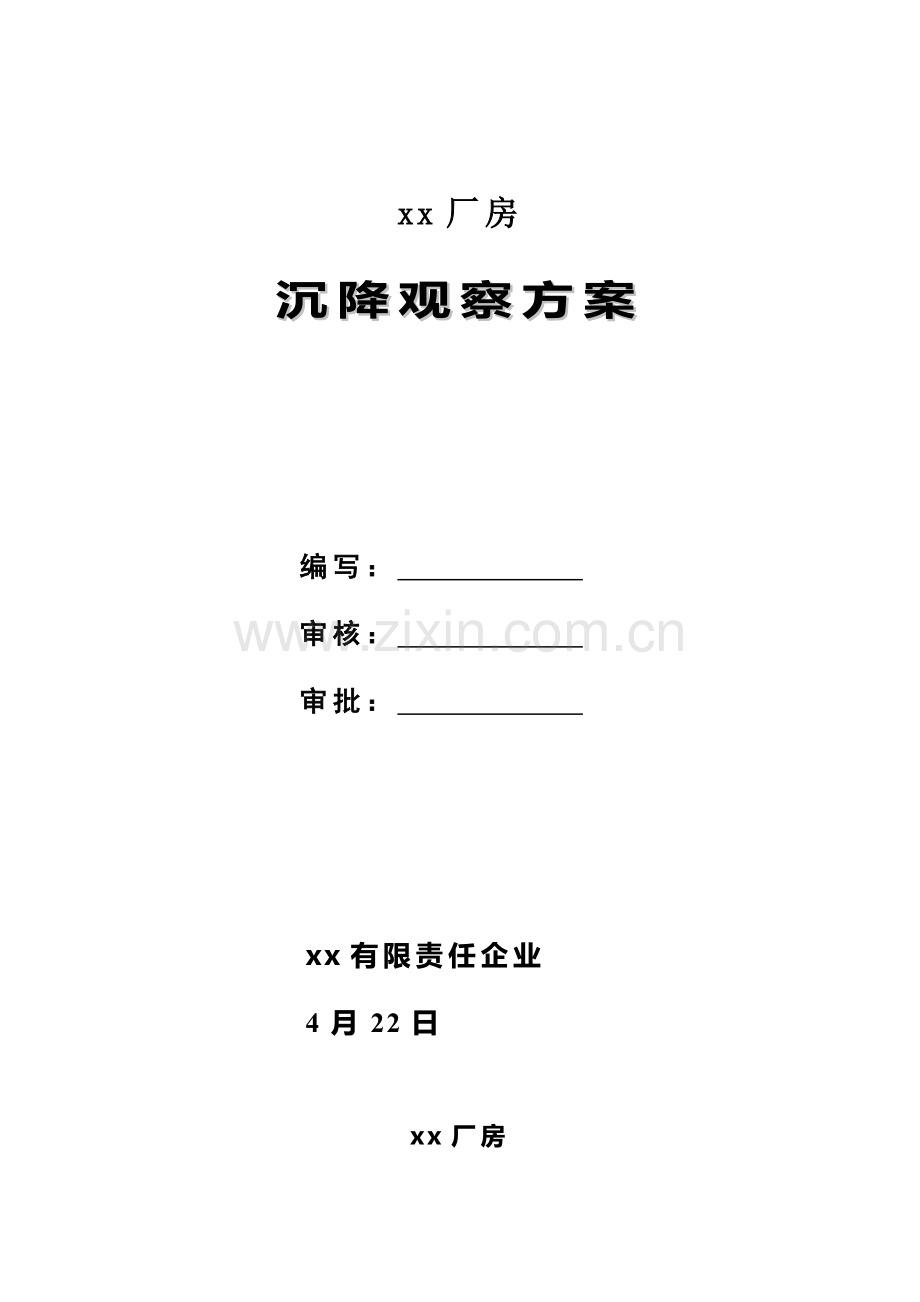

xx厂房沉降观测专项方案.doc

xx厂房
沉降观察方案

编写：
审核：
审批：

xx有限责任企业
4月22日

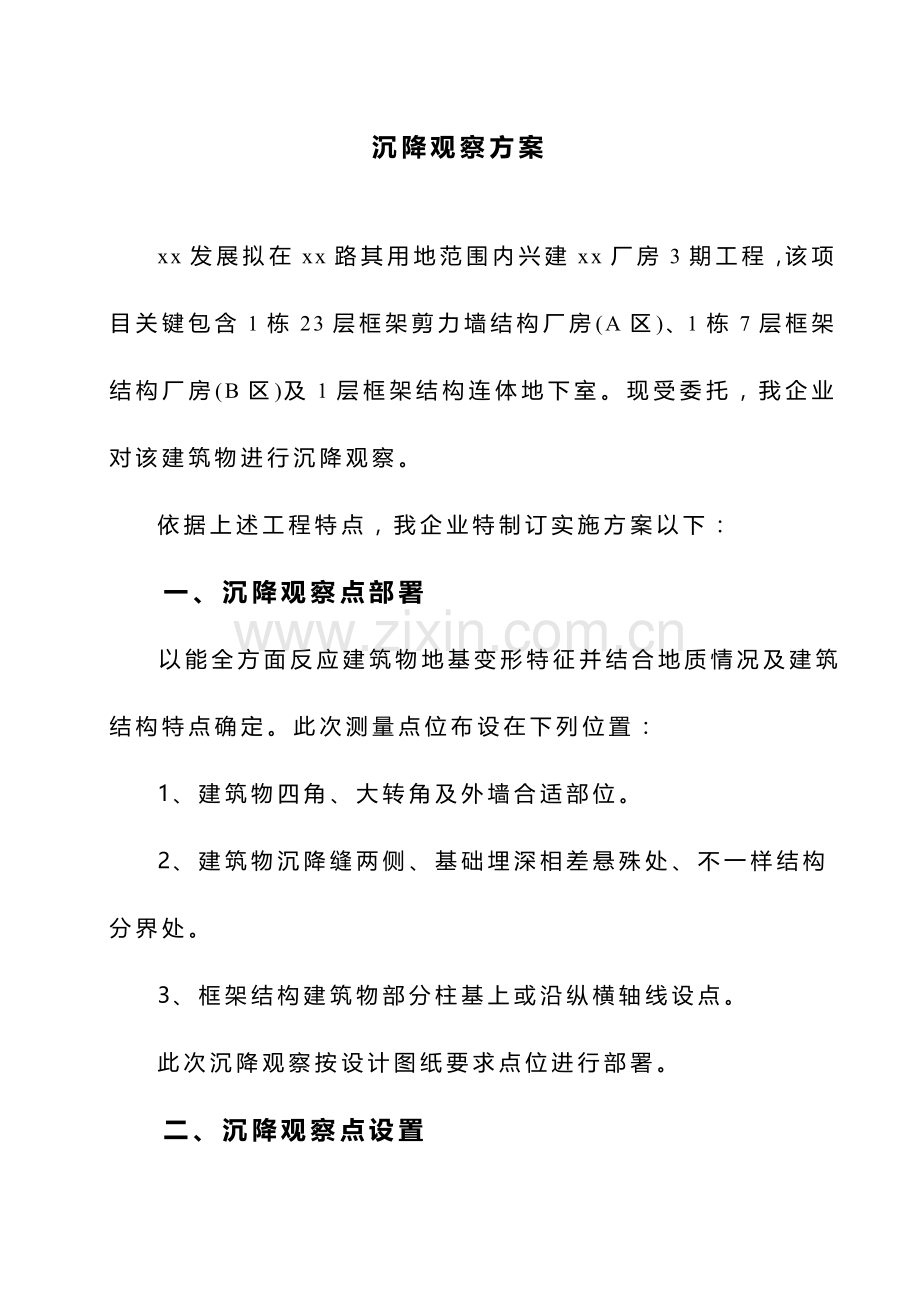

xx厂房
沉降观察方案

xx发展拟在xx路其用地范围内兴建xx厂房3期工程，该项目关键包含1栋23层框架剪力墙结构厂房(A区)、1栋7层框架结构厂房(B区)及1层框架结构连体地下室。现受委托，我企业对该建筑物进行沉降观察。
依据上述工程特点，我企业特制订实施方案以下：
一、沉降观察点部署
以能全方面反应建筑物地基变形特征并结合地质情况及建筑结构特点确定。此次测量点位布设在下列位置：
1、建筑物四角、大转角及外墙合适部位。
2、建筑物沉降缝两侧、基础埋深相差悬殊处、不一样结构分界处。
3、框架结构建筑物部分柱基上或沿纵横轴线设点。
此次沉降观察按设计图纸要求点位进行部署。
二、沉降观察点设置
依据设计图纸和规范要求，此次沉降观察在A区厂房上布设内置式观察点8个，在B区厂房上布设内置式观察点12个，场区外围设置3个观察基准点。沉降观察点采取专门加工带有球形立尺点不锈钢螺栓式装置固定于建筑物上，具体位置见沉降观察点平面部署示意图。
三、沉降观察周期和观察时间
在第一层柱结构完成后待砼柱达成一定强度后开始布点观察，以后每施工完二~三层观察一次，砌体工程施工期间观察二次，粉刷期间观察一次，工程完工验收前观察一次，完工验收后观察四次，直到建筑物进入稳定状态为止。建筑物沉降是否进入稳定阶段，由沉降量和时间关系判定。依据规范要求，若沉降速度小于0.01～0.04mm/d，能够认为建筑物已进入稳定阶段。
A区厂房：在1、4、7、10、13、16、19、21层及封顶期间观察9次，砌体工程施工期间观察2次，粉刷期间观察1次，工程完工验收前观察1次，完工验收后观察4次，估计总观察次数为17次。如完工验收后第二次观察建筑物未进入稳定状态，则继续按委托方要求增加观察次数。
B区厂房：在1、4、6层及封顶期间观察4次，砌体工程施工期间观察2次，粉刷期间观察1次，工程完工验收前观察1次，完工验收后观察4次，估计总观察次数为12次。如完工验收后第二次观察建筑物未进入稳定状态，则继续按委托方要求增加观察次数。
在每次外业观察结束后立即提交中间临时汇报，全部测量工作完成后15日内提交正式测量汇报。如遇特殊情况，可依据需要调整观察进度，或可依据委托方要求增加观察次数。
四、使用仪器及技术标准
此次沉降观察使用索佳B1型精密水准仪配DSZ1型测微器和铟钢水准尺。上述仪器均由湖北省测绘仪器判定测试所检定，并在使用期内使用。
此次沉降观察按二等水准测量进行，采取闭合导线。技术要求根据JGJ 8-《建筑变形测量规范》、GB50026-《工程测量规范》、GB50007-《建筑地基基础设计规范》等国家现有标准、规范实施。
五、应提交沉降观察技术结果
1.沉降观察点平面部署图；
2.沉降观察结果汇总表；
3.沉降观察分析结论。

B区厂房沉降观察点位平面部署图
( 为沉降观察点)

A区厂房沉降观察点位平面部署图
( 为沉降观察点)

xx厂房
沉降观察报价
检测项目
检测区域
观察点数
观察次数
单价
累计(元)
备注
建筑物沉降观察
A区
11点
(含基准点)
17次
105
元/点·次
19635
含沉降观察布点费用
B区
15点
(含基准点)
12次
105元
/点·次
18900
含沉降观察布点费用
累计
38535
