电力公司计量外校初级工试题之电流互感器检定.doc

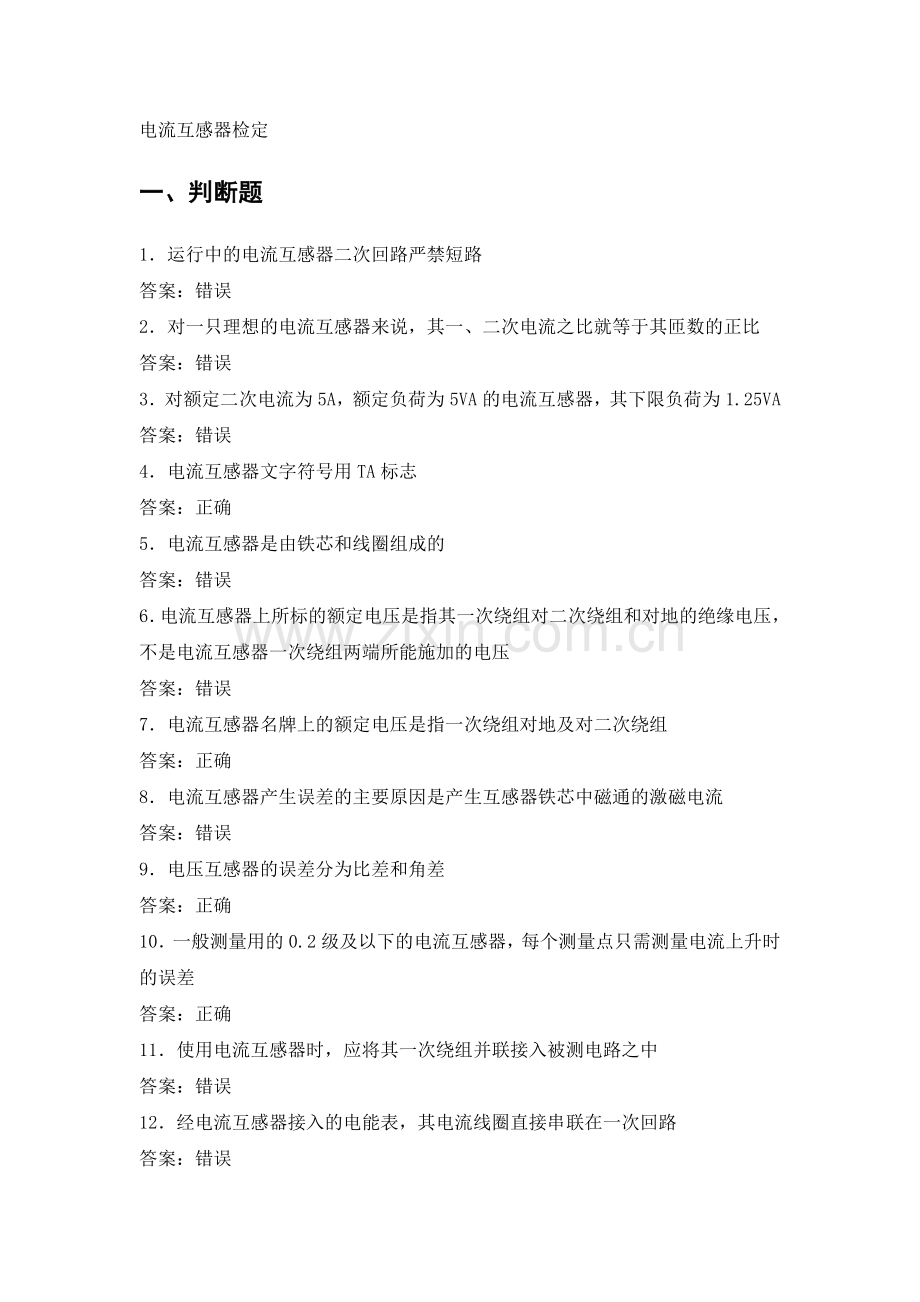

电流互感器检定
一、判断题
1．运行中的电流互感器二次回路严禁短路
答案：错误
2．对一只理想的电流互感器来说，其一、二次电流之比就等于其匝数的正比
答案：错误
3．对额定二次电流为5A，额定负荷为5VA的电流互感器，其下限负荷为1.25VA
答案：错误
4．电流互感器文字符号用TA标志
答案：正确
5．电流互感器是由铁芯和线圈组成的
答案：错误
6．电流互感器上所标的额定电压是指其一次绕组对二次绕组和对地的绝缘电压，不是电流互感器一次绕组两端所能施加的电压
答案：错误
7．电流互感器名牌上的额定电压是指一次绕组对地及对二次绕组
答案：正确
8．电流互感器产生误差的主要原因是产生互感器铁芯中磁通的激磁电流
答案：错误
9．电压互感器的误差分为比差和角差
答案：正确
10．一般测量用的0.2级及以下的电流互感器，每个测量点只需测量电流上升时的误差
答案：正确
11．使用电流互感器时，应将其一次绕组并联接入被测电路之中
答案：错误
12．经电流互感器接入的电能表，其电流线圈直接串联在一次回路
答案：错误

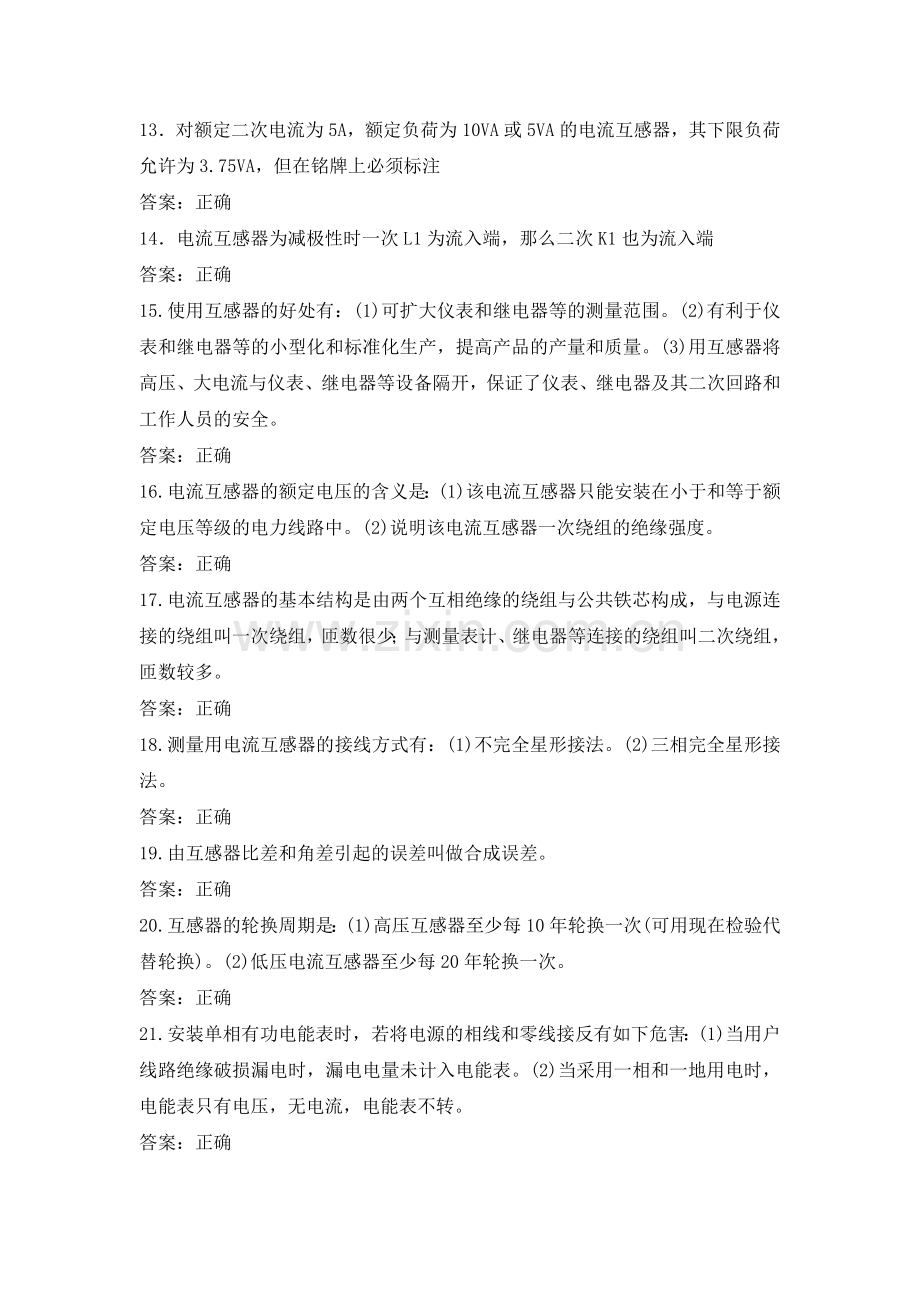

13．对额定二次电流为5A，额定负荷为10VA或5VA的电流互感器，其下限负荷允许为3.75VA，但在铭牌上必须标注
答案：正确
14．电流互感器为减极性时一次L1为流入端，那么二次K1也为流入端
答案：正确
15.使用互感器的好处有：(1)可扩大仪表和继电器等的测量范围。(2)有利于仪表和继电器等的小型化和标准化生产，提高产品的产量和质量。(3)用互感器将高压、大电流与仪表、继电器等设备隔开，保证了仪表、继电器及其二次回路和工作人员的安全。
答案：正确
16.电流互感器的额定电压的含义是：(1)该电流互感器只能安装在小于和等于额定电压等级的电力线路中。(2)说明该电流互感器一次绕组的绝缘强度。
答案：正确
17.电流互感器的基本结构是由两个互相绝缘的绕组与公共铁芯构成，与电源连接的绕组叫一次绕组，匝数很少；与测量表计、继电器等连接的绕组叫二次绕组，匝数较多。
答案：正确
18.测量用电流互感器的接线方式有：(1)不完全星形接法。(2)三相完全星形接法。
答案：正确
19.由互感器比差和角差引起的误差叫做合成误差。
答案：正确
20.互感器的轮换周期是：(1)高压互感器至少每10年轮换一次(可用现在检验代替轮换)。(2)低压电流互感器至少每20年轮换一次。
答案：正确
21.安装单相有功电能表时，若将电源的相线和零线接反有如下危害：(1)当用户线路绝缘破损漏电时，漏电电量未计入电能表。(2)当采用一相和一地用电时，电能表只有电压，无电流，电能表不转。
答案：正确
22.测量用电流互感器至电能表的二次导线的材料和截面要求有：(1)二次导线应采用铜质单芯绝缘线。(2)二次导线截面积应按电流互感器额定二次负荷计算确定，至少应不小于4平方毫米。
答案：正确
23.电压互感器的基本结构：电压互感器是由一个共用铁芯、两个相互绝缘的绕组构成。它的一次绕组匝数较多，与用户的负荷并联；二次绕组匝数较少，与电能表、继电器等的电压绕组并联连接。
答案：正确
24.电压互感器二次绕组短路会产生的后果有：电压互感器二次绕组短路，则二次电流增大，这个电流产生与一次电流相反的磁通，一次磁通减小，感应电动势变小，一次绕组电流增加。二次短路电流越大，一次电流越大，直到烧坏。
答案：正确
25.电子式电能表按其工作原理的不同可分为模拟乘法器型电子式电能表和数字乘法器型电子式电能表两种类型。
答案：正确
26.电能表的耐压试验方法有：(1)耐压装置的高压侧容量不得小于500V·A，电压波形为正弦波。(2)试验电压应在5～10s内由零平缓的升至规定值，保持1min而绝缘不击穿、不闪络。(3)随后试验电压也应用同样速度降至零。
答案：正确
二、单选题
1.某工厂有功负荷P＝1000kW，功率因数cos ＝0.8，10kV供电，高压计量。求需配置多大的电流互感器（）
A.50/5
B.75/5
C.100/5
D.150/5
答案：B
2．运行中的电流互感器开路时，最重要的是会造成（），危及人身和设备安全。
A . 二次侧产生波形尖锐、峰值相当高的电压
B . 一次侧产生波形尖锐、峰值相当高的电压
C . 一次侧电流剧增，线圈损坏
D . 激磁电流减少，铁芯损坏
答案：A
3．在一般的电流互感器中产生误差的主要原因是存在着（）。
A . 容性泄漏电流
B . 负荷电流
C . 激磁电流
D . 感性泄漏电流
答案：C
4．0.1级的标准电流互感器，在5%额定电流时，其比差和角差的允许变差分别为（）。
A . 0.05%、2′
B . 0.08%、3′
C . 0.02%、1′
D . 0.08%、2′
答案：B
5．标准互感器使用时的二次实际负荷与其证书上所标负荷之差，不应超过（）。
A . ±3%
B . ±1%
C . ±2%
D . ±4%
答案：C
6．低压电流互感器，至少每（）年轮换或现场检验一次。
A . 5
B . 10
C . 15
D . 20
答案：D
7．电流互感器二次阻抗折合一次侧后，应乘（）倍（电流互感器的变比为K）。
A . 1/(K*K)
B . 1/K
C . K*K
D . K
答案：A
8．电流互感器一次安匝数（）二次安匝数。
A . 大于
B . 等于
C . 小于
D . 约等于
答案：D
9．互感器校验仪的检定周期一般不超过（）。
A . 半年
B . 1年
C . 2年
D . 3年
答案：B
10．高压互感器，至少每（）年轮换或现场检验一次。
A . 20
B . 5
C . 10
D . 15
答案：C
三、多选题
1．电压互感器基本结构表述正确的是（）。
A . 一次绕组匝数多
B . 一次绕组匝数少
C . 二次绕组匝数多
D . 二次绕组匝数
答案：AD
2．互感器的极性试验的方法有（）。
A . 直流法
B . 观察法
C . 交流法
D . 比较法
答案：ACD
3．电流互感器二次侧额定电流有（）。
A . 1.5A
B . 10A
C . 1A
D . 5A
答案：CD
4．选择电流互感器时应根据那些参数选择？（）
A . 额定电压
B . 二次额定容量和额定二次负荷的功率因数
C . 互感器变比
D . 互感器的准确等级
答案：ABCD
5．电流互感器基本结构表述正确的是（）。
A . 一次绕组匝数多
B . 一次绕组匝数少
C . 二次绕组匝数多
D . 二次绕组匝数
答案：BC
6.电能表的现场检验周期是：
A.Ⅰ类电能表每三个月检验一次。
B.Ⅱ类电能表每半年检验一次。
C.Ⅲ类电能表每一年检验一次。
D.其他电能表不进行现场检验。
答案：ABCD
7.DL448-2000《电能计量装置技术管理规程》对电能表的轮换周期规定有：
A.运行中的Ⅰ、Ⅱ、Ⅲ类电能表的轮换周期一般为3-4年；
B.运行中的Ⅳ类电能表的轮换周期为4-6年；
C.Ⅴ类双宝石电能表轮换周期规定为10年。
D.其他运行中的Ⅴ类电能表，从装出第六年起，按规定进行分批抽样，作修调前检验，满足要求可继续运行，否则全部拆回。
答案：ABCD
8.在试验室内，对电能表的周期检定项目有：
A.绝缘电阻及工频耐压试验
B.直观检查
C.潜动试验，启动试验
D.基本误差测定，走字试验
答案：ABCD
9.选择电流互感器时，应根据哪几个主要参数?
A.额定电压。
B.准确度等级。
C.额定一次电流及变比。
D.二次额定容量。
答案：ABCD
