资源描述

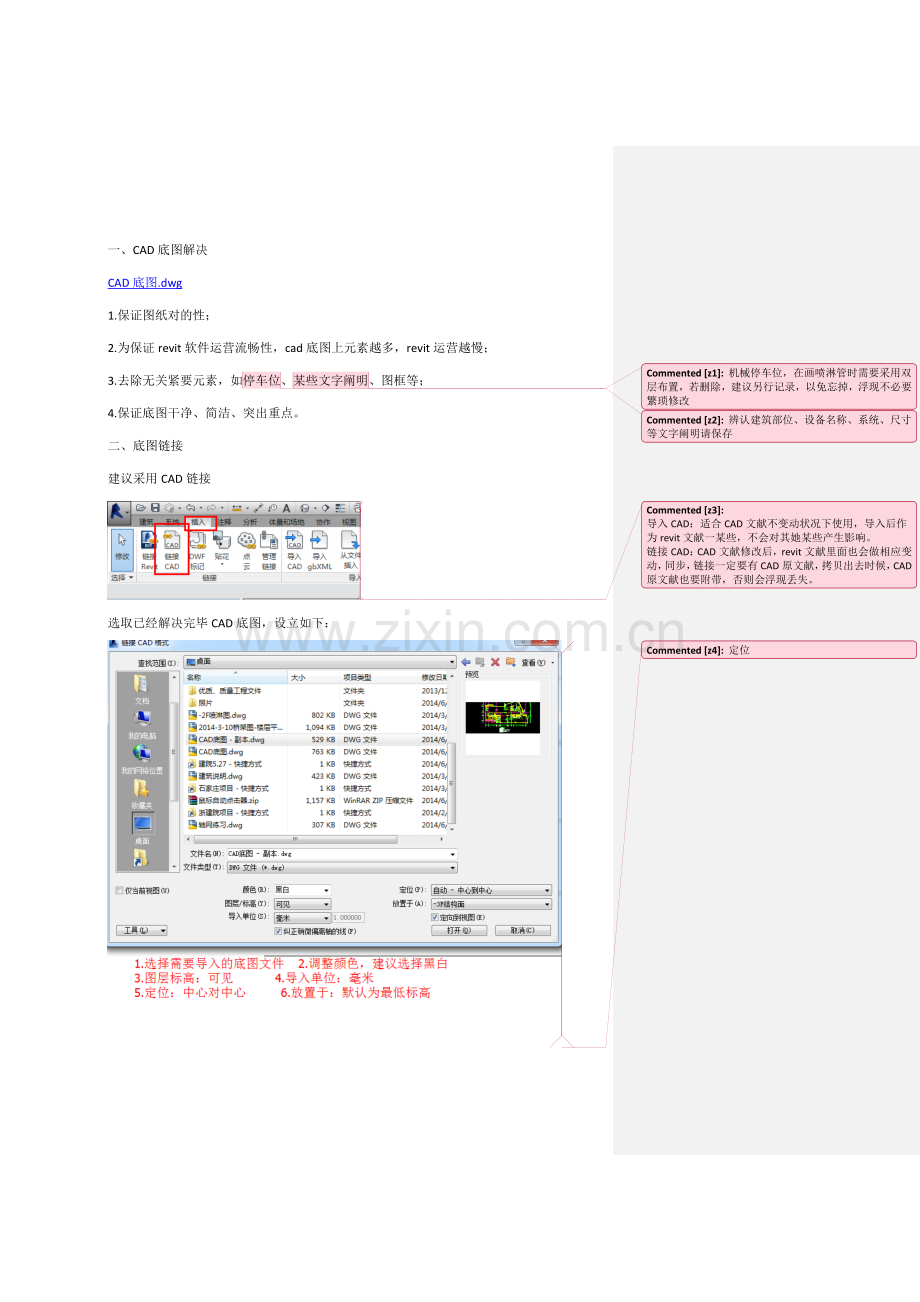

一、CAD底图解决
CAD底图.dwg
1.保证图纸对的性；
2.为保证revit软件运营流畅性，cad底图上元素越多，revit运营越慢；
3.去除无关紧要元素，如停车位机械停车位，在画喷淋管时需要采用双层布置，若删除，建议另行记录，以免忘掉，浮现不必要繁琐修改
、某些文字阐明辨认建筑部位、设备名称、系统、尺寸等文字阐明请保存
、图框等；
4.保证底图干净、简洁、突出重点。
二、底图链接
建议采用CAD链接
导入CAD：适合CAD文献不变动状况下使用，导入后作为revit文献一某些，不会对其她某些产生影响。
链接CAD：CAD文献修改后，revit文献里面也会做相应变动，同步，链接一定要有CAD原文献，拷贝出去时候，CAD原文献也要附带，否则会浮现丢失。
选取已经解决完毕CAD底图，设立如下：
定位
导入CAD图后，若找不到导入CAD图，则可采用办法：
1.鼠标右键单击—缩放匹配
2.鼠标滚轮双击

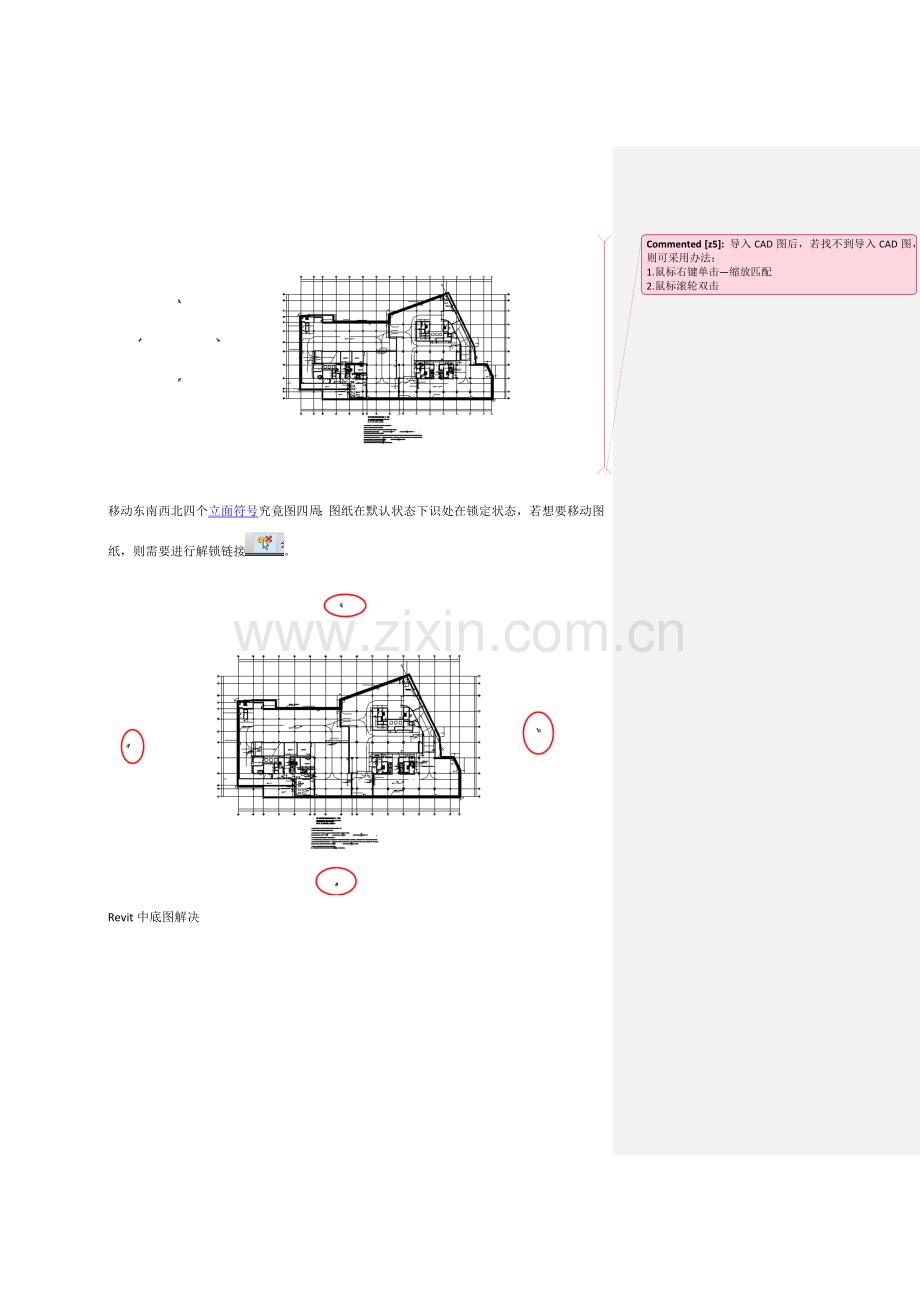

移动东南西北四个立面符号究竟图四周；图纸在默认状态下识处在锁定状态，若想要移动图纸，则需要进行解锁链接。
Revit中底图解决
采用黑白颜色导入时，revit显示黑色较深，对于某些构件、管线绘制或者对象拾取会有影响
勾选别的各选项中所有类别，使其所有显示
此时处在机械样板下，别的专业图元都是灰显
三、标高绘制
项目默认单位由项目所采用项目样板决定，普通状况下项目单位如图所示，若想有不同规定，可以切换到“管理”选项，单机“设立”面板中“项目单位”工具，打开“项目单位”对话框进行修改。
在项目浏览器中展开“立面”视图类别，双击南立面（其她视图亦可），切换到南立面视图中，视图中默认显示是标高F1与F2。使用鼠标滚轮进行区域放大，选中F2，此时F2将高亮显示。鼠标单击标高值，进入标高值文本编辑状态，可以输入任意值，回车确认，查看状态。也可以对F1、F2文本进行重命名Revit中不容许浮现相似标高名称
如图
绘制环节如图
使用标高工具，确认勾选选项栏中“创立平面视图”选项，单击“属性”面板中类型选取器列表，在弹出列表中将显示当前项目中可用标高类型，选取所需类型设立为当前类型。如图
移动鼠标指针至标高F2上方任意位置，鼠标指针将显示为绘制状态，并在指针与标高F2之间显示暂时尺寸暂时尺寸长度单位为mm
标注，批示指针位置与F2标高距离。移动鼠标，当指针位置与标高F2端点对齐时，revit将显示对齐蓝色虚线，如图
沿水平方向向右移动鼠标，在指针和起点间绘制标高，缩放视图，当移动到右端，浮现蓝色虚线时，单击完毕绘制。按键盘Esc键两次结束一种操作命令必要进行动作
退出标高绘制状态。观测，视图中浮现F3标高线。
单击选取F3，F2与F3之间会显示暂时尺寸标注，通过修改暂时尺寸标注值，可以变化标高位置。单击暂时尺寸标注线，会变成标注实线，此时将不具备更改数值功能，如图
单击F3任意点作为复制复制中若不勾选“各种”，就表达只能单个进行复制，无法实现持续复制
基准点，向上移动鼠标，并输入3600，作为第一次复制距离，生成F4标高距离F3为3600mm。如图
切换到东立面（其她立面亦可），观测发现，在南立面内创立标高同样在这里相应浮现。
标高创立之后，在项目浏览器“平面视图”中会浮现相应标高平面视图名称视图名称也可以进行修改
。
标高命名普通同构造图上每个楼层板面标高，创立标高后，再将视图平面名称更改为与标高名相似名称。
标高类型属性修改
两端显示标高名称
普通不随便更改±0.0参数
画一种标高，浮现一种平面视图，但在使用复制功能创立标高后，状况并非如此。
四、轴网绘制
4种画轴线方式，最惯用是第一种跟第四种
办法一：依照轴网间距，可以画完一条之后，输入间距值，画第二条
单独画或者阵列出来时候对象太多，一种个修改太麻烦状况下，可以选中其中一条轴线，编辑类型属性：符号、中段、宽度、颜色、端点等
当轴网均匀分布时，可以采用阵列命令
“成组并关联”—轴网绘制时，普通把勾去掉，以便修改；在绘图过程中需要用到成套设备或标高需保证始终一致，并能统一进行调节构件采用；
项目数—不解释
“移动到”—见实例
“约束”将约束在水平或垂直方向上阵列生成图元
注意区别对待
“第二个”
“最后一种”
输入数值之后回车
使用阵列后，无法像单独绘制时可以伸缩，需要选中之后进行解组
约束选项去掉之后，可以任意调节角度进行阵列
2、对齐锁定（3D状态下才会显示“锁”符号）
3、添加弯头，惯用于轴网较为紧密处
办法四
拾取已有对象生成轴网，可以是图元，也可以是导入cad图纸，见实例操作
切换到标高3楼层平面视图，观测发现视图中并未浮现任何标高投影，因该标高位置高于轴网深度范畴，轴网在3D状态下并未与该标高相交。
切换到南立面视图，选取任意轴网对象，保证轴网端点处在3D状态，按住并拖动轴网上方端点，使其高度高于标高3，再次切换至标高3楼层平面视图，浮现轴网。
五、主体构造绘制在没有土建专业参加BIM技术前提下，机电安装需要自行对土建建筑构造主体某些进行建模。此过程工作量大，需要细心核对
1、构造柱绘制
依照构造柱CAD图，测量出所有不同大小柱子，进行汇总。
选取相应尺寸柱子
由于项目中柱子尺寸比较多，需要新建不同尺寸柱子，操作如图：
将编辑好柱子放入到所需平面视图中
规程、对齐与移动命令
柱子放入视图后，发现没法完全对齐到CAD图中柱子轮廓；
并且也无法选中放入柱子族
2、墙与梁绘制
项目中墙普通可以分为两种形式：混凝土墙、砖墙
a、先测量出不同区域所用墙大小，并做记录
b、创立相应大小墙，并依照大小、材质进行命名
c、在项目中建立墙体
对墙核心层、面层等厚度进行调节（单纯机电建模不做过多规定，只需要把整堵墙厚度绘制出来即可）
绘制方式（重点简介直线、拾取）
墙体高度位置：底部限制条件、顶部约束及无连接高度
Revit中许多族是可以通过反转，放置到适当位置
门窗安放，需要在整堵墙画完后进行。
幕墙知识，有兴趣可以网上查阅相应操作
墙体上预留孔洞放置
也可以双击墙体，浮现轮廓编辑
梁绘制
鉴于机电安装工程对于土建某些规定精度只需要停留在尺寸、形状等普通层面，无需进行计算、荷载分析等，采用普通墙体来代替构造梁，以便快捷。
建立办法同前述墙办法
规定：
1.保证土建所给建筑构造CAD图纸是对的，最后版本；
2.细心分析各段梁大小及区间；
3.注意梁上翻；
4.遇到图纸不相符处，及时标注，待区块完毕后将问题提交；
楼板绘制
楼板标高、厚度决定烟感、温感、喷头等位置、标高、长度。故需要仔细辨别不同楼板厚度区域。
类型属性中编辑材质、厚度等参数。
必要形成闭合环网，不得有重叠或者断点
楼板开洞
类同墙体开洞，或者使用下列命令
其中墙开洞，仅限矩形
