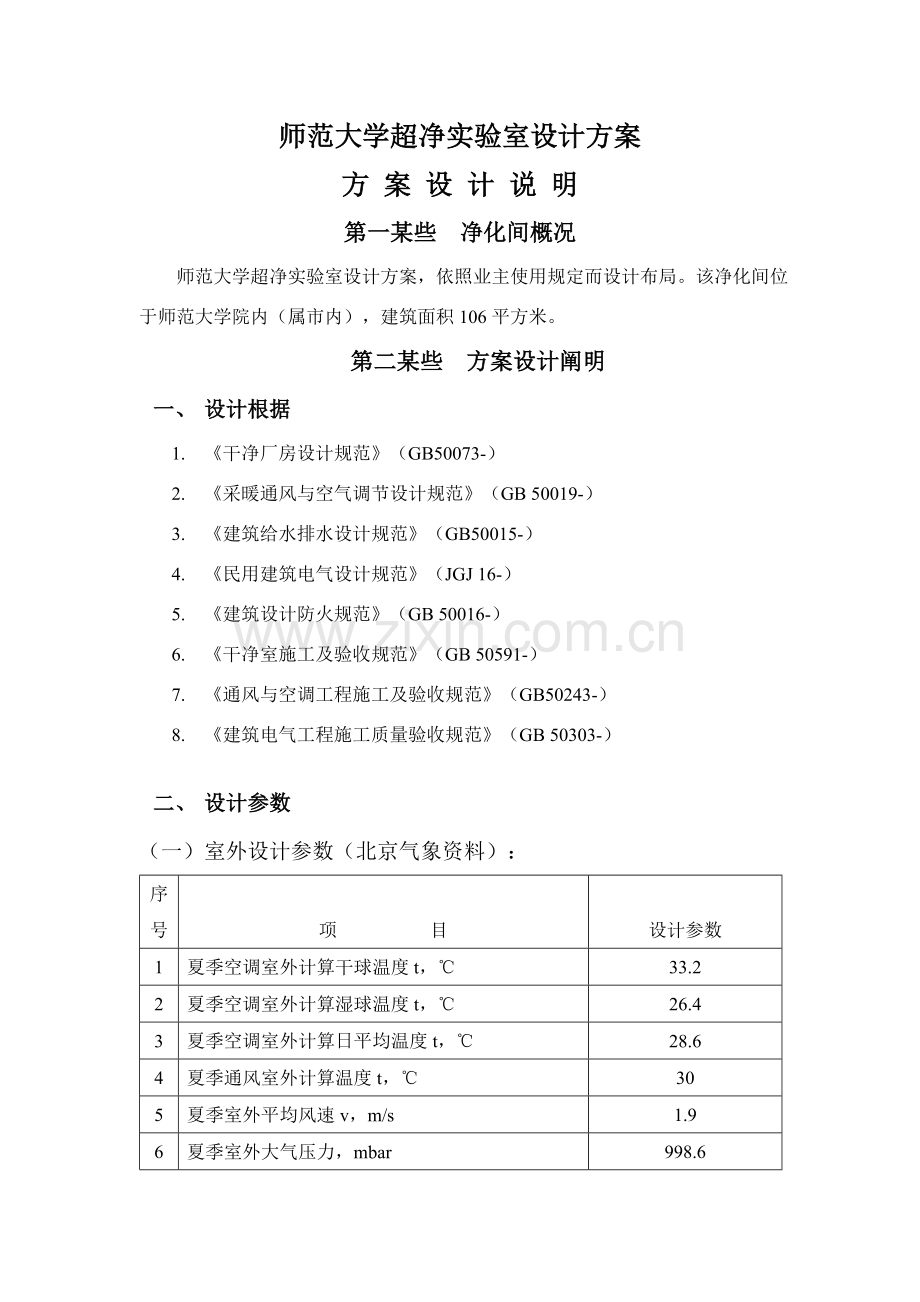

师范大学超净实验室设计方案
方 案 设 计 说 明
第一某些 净化间概况
师范大学超净实验室设计方案，依照业主使用规定而设计布局。该净化间位于师范大学院内（属市内），建筑面积106平方米。
第二某些 方案设计阐明
一、 设计根据
1. 《干净厂房设计规范》（GB50073-）
2. 《采暖通风与空气调节设计规范》（GB 50019-）
3. 《建筑给水排水设计规范》（GB50015-）
4. 《民用建筑电气设计规范》（JGJ 16-）
5. 《建筑设计防火规范》（GB 50016-）
6. 《干净室施工及验收规范》（GB 50591-）
7. 《通风与空调工程施工及验收规范》（GB50243-）
8. 《建筑电气工程施工质量验收规范》（GB 50303-）

二、 设计参数
（一）室外设计参数（北京气象资料）：
序号
项 目
设计参数
1
夏季空调室外计算干球温度t，℃
33.2
2
夏季空调室外计算湿球温度t，℃
26.4
3
夏季空调室外计算日平均温度t，℃
28.6
4
夏季通风室外计算温度t，℃
30
5
夏季室外平均风速v，m/s
1.9
6
夏季室外大气压力，mbar
998.6
7
冬季采暖室外计算温度t，℃
-9
8
冬季空调室外计算温度t，℃
-12
9
冬季通风室外计算温度t，℃
-5
10
冬季空调室外计算相对湿度ψ，%
45
11
冬季室外平均风速v，m/s
2.8
12
全年主导风向
N

（二） 室内设计参数：
项 目
设 计 指 标
10000级
温度（℃）
冬季
夏季

16~30 可调
相对湿度（%）
40%-60%
换气次数（次/h）
15~25
项 目
指 标

10000级
气流速度（m/s）
---
压强梯度（Pa）
≥ 10
空气干净度（级）
10000
噪声（dB）
≤ 60
工作照度（Lx）
≥ 300LX
三、 工艺布局及规定
（一）空间规划从东往西排
1、 耗材储存间X1，公用，门厅东北侧。
2、 更衣间X1共用，门厅东南侧。
3、 风淋室X1间共用。
4、 缓冲间X1共用，风淋室出口门后预留安防液氮罐、-80度冰箱位置。
（二） 硬件设施规定
1、 不锈钢水槽X1
2、 缓冲间西侧传递窗600*600mm要内凹进培养间；培养间和器件间传递窗（北侧）200*200mm
3、 培养南墙壁上CO₂出气点X2（有专业施工我方配合）
4、 墙壁上插座220V/10A错位五孔插座带开关。
5、 固定电话插座X1，网络插座X1在细胞间西侧墙壁。
6、 排风机X1带定期开关，规定密封性能好，5-10分钟定期。
7、 天花板2套紫外灯管座，1个灯管可产生臭氧，另1个无臭氧，各带一种定期开关在更衣间120分钟可调；各带一种安全开关在缓冲间。
8、 天花板净化出风口4-6个，风口下安装遮挡板，避免直接吹头。
9、 空调系统X1，新风规定有过滤净化，在开排风时联动补新风。
10、 两个实验室间设备运送门在实验室设备安装调试后封闭。
（三） 建筑材料规定
1、符合国家和学校有关消防安全原则，无甲醛环保材质。
（四） 其他规定
1、 室温控制在摄氏20-25度，湿度控制在40%-60%空气干净度为万级。
2、 墙面和地板交汇处无死角，。
3、 用电量20KW-30KW
4、 门上带玻璃观测窗。
四、 净化装饰工程
1. 彩钢板壁板
50mm厚岩棉彩钢板、容重＞120kg/m3、钢板厚度0.5mm。
2. 彩钢板顶板
50mm厚硫氧镁夹芯彩钢板、钢板厚度0.5mm。
硫氧镁夹芯彩钢板各种理化指标
防火级别
烟气毒性
耐火极限（h)
隔音(dB)
热阻(㎡.k)/w
抗弯强度(KN/㎡)
密度(kg/㎡)
A1
AQ1
1
32
0.306
4.16
17
硫氧镁夹芯板技术参数
类别/型号
密度(KG/m3)
抽空率(％)
实际密度(KG/m3)
中心承重(KG)
燃烧性能
烟气毒气
顶板芯板
320
25
240
70
A1
AQ1
3、净化密闭门窗
超净间安装密闭采光窗1480*1100mm*，与原窗宽度接近；
4、防死角解决
墙与墙、墙与地面、墙与顶板交叉处均做圆弧解决，圆弧采用塑料底座固定。
4、 地面
采用环氧树脂地面，先做水泥基自流平基层，再做环氧树脂地面。
五、 暖通空调工程
1. 超净实验室干净送风采用FFU；1180*580每台风量1000m /hX6台；580*580 每台风量500m /hX2台。
2. 更衣间安装1台1.5匹空调挂机。
3.细胞培养间采用管道式空调3匹1台；安装在设备层与送风系统组合，经FFU净化系统送入房间。
制冷量：7200W
制热量：8000
4.器件室内有散热设备，采用恒温恒湿柜式空调5匹2台；安装在西侧墙，
制冷量：12600W
制热量：12600W
5.空调室外机安装在墙外依照现场实际状况可以调节，需要做水泥地基200mm厚，周边安装围挡栏杆，带门。
6.超净实验室无暖气，采用空调来控制冷热温度。
7.实验室有水池地方安装封闭式地漏。
8、送回风管道，风管采用镀锌钢板外包20mm厚保温橡塑。送风方式：送风管道经消声软管连接至吊顶高效过滤送风口，为垂直层流送风，上送下回，在房间内设立回风立柱，经管道循环与新风混合，新风安装宜更换插拔式初效、中效过滤器。
9、实验室安装二氧化碳浓度自动报警器，显示浓度检测超限可通过开关量输出连接排电扇设备，自动启动排风排至室外，新风机联动启动补充新风。
六、 电气工程
（一）细胞培养间
1、10个10A 插座3个16A 插座
生物实验室设备门西侧 留电话端口  16A插座1个  10A插座2个
生物实验室西墙 从南到北 10A插座1个  电话端口  网线端口、

南墙
 10A1个   10A2个   10A2个  10A1个 16A1个
 16A1个

2、细胞室2个紫外灯要无臭氧型,开关一种要定期器开关,放在更衣间, 一种普通开关放在缓冲间.

（二）、器件室
1、配电需求
配电箱总总开关  200A   400V
器件干净间：
200V插座
北面4个
西面6个
东面6个
南面4个
380V插座
西面一种
东面一种
缓冲间220v插座1个
更衣室220v 插座1个
2、手套箱
总功率 ≥10KW /220V

3、如下设备1台：
0.75KW/220V
4、 如下设备4台
1.5KW/220V
5、 如下设备1台
0.45KW/220V
6、 如下设备4台
0.55KW/220V
（三） 、依照以上提供数据设计动力配电
1、主配电柜箱体为明装800*400*1800mm.
2、空气开关均采用施耐德电气，带防雷保护浪涌装置。
3、插座及设备配电箱采用ABB箱体，插座均带漏电开关；单相插座箱安装16A漏电开关1个，220V/10A插座3个，16A插座1个；三相插座箱安装380V/16A漏电空开1个，4孔16A插座。
七、 消防
1、依照实验室规定安装区域消防烟雾报警装置；每个房间在天花板安装一种监测点。
八、 保修
1、 净化间安装完毕后保修贰年（不涉及过滤耗材），提供终身维修、保养服务.
