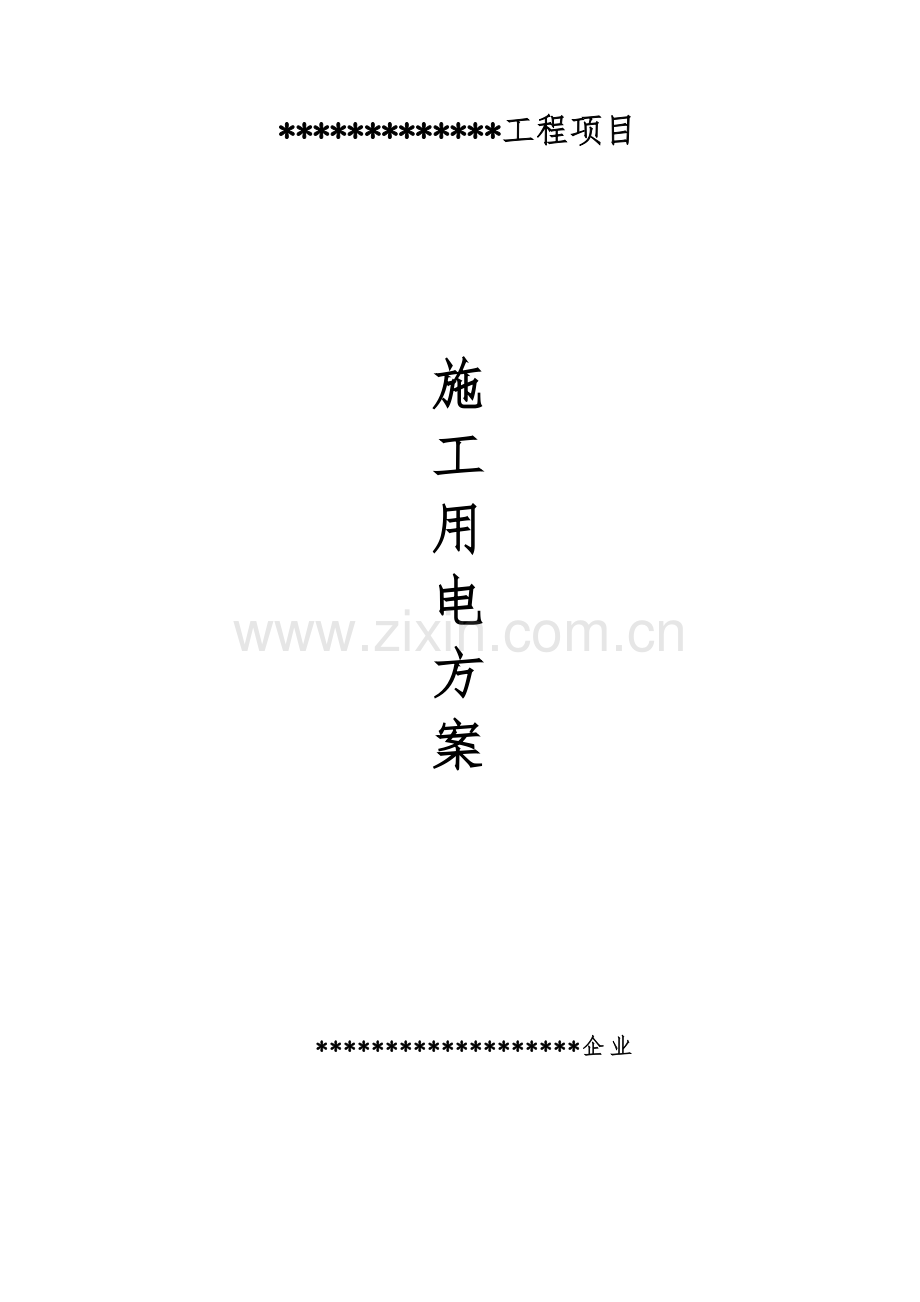

*************工程项目

施
工
用
电
方
案

*******************企业

施工用电方案

一、安全用电技术方法
安全用电技术方法包含两个方向内容：一是安全用电在技术上所采取方法；二是为了确保安全用电和供电可靠性在组织上所采取多种方法，它包含多种制度建立、组织管理等一系列内容。安全用电方法应包含下列内容：
（一）安全用电技术方法
1、保护接地
是指将电气设备不带电金属外壳和接地极之间做可靠电气连接。它作用是当电气设备金属外壳带电时，假如人体触及另外壳，因为人体电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体电流很小。这时只要合适控制接地电阻（通常小于4Ω），就可降低触电事故发生。不过在TN供电系统中，这种保护方法设备外壳电压对人体来说还是相当危险。所以这种保护方法只适适用于TN供电系统施工现场，按要求保护接地电阻小于4Ω。
2、保护接零
在电源中性点直接接地低压电力系统中，将用电设备金属外壳和供电系统中零线或专用零线直接做电气连接，称为保护接零。它作用是当电气设备金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线阻抗很小，所以短路电流很大，通常大于额定电流几倍甚至几十倍，这么大单相短路将使保护装置快速而正确动作，切断事故电源，确保人身安全。其供电系统为接零保护系统，即TN系统，TN系统包含TN-C、TN-C-S、TN-S三种类型。本工程采取TN-S系统。
TN-S供电系统是把工作零线N和专用保护线PE在供电电源处严格分开供电系统，也称三相五线制。它优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该尤其指出，PE线不许断线。在供电末端应将PE线做反复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得经过工作电流。PE线也不得进入漏电保护器且必需由电源进线零线反复接地处或总漏电保护器电源侧零线处引出，因为线路末端漏电保护器动作，会使前级漏电保护器动作。
必需注意：当施工现场和外电线路共用同一供电系统时，电气设备接地、接零保护应和原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。
3、安全电压
安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害电压。中国国家标准GB3805-《安全电压》中要求，安全电压值等级有36、24、12V三种。同时还要求：当电气设备采取了超出24V时，必需采取保护方法，预防直接接触带电体。
对下列特殊场所应使用安全电压照明器：
（1）隧道、高温、导电灰尘或灯具离地面高度低于2.5m等场所照明，电源电压应小于36V。
（2）在潮湿和易触及带电体场所照明电源电压不得大于24V。
（3）在尤其潮湿场所，导电良好地面或金属容器内工作照明电源电压不得大于12V。
4、电气设备设置应符合要求
（1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实施三级配电。配电系统应采取三相负荷平衡。
（2）动力配电箱和照明配电箱宜分别设置，如设置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关上侧。
（3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中区域，分配电箱和开关箱距离不得超出30m，开关箱和其控制固定式用电设备水平距离不应超出3m。
（4）每台用电设备必需有各自专用开关箱，严禁用同一个开关箱直接控制二台及二台以上用电设备（含插座）。
（5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤场所。不然，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作空间和通道，其周围不得堆放任何有碍操作、维修物品，不得有灌木杂草。
（6）配电箱、开关箱安装要端正、牢靠。固定式配电箱、开关箱中心点和地面垂直距离应为1.4～1.6m。移动式分配电箱、开关箱应设在坚固、稳定支架上。
（7）配电箱、开关箱中导线进线口和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门处。
5、电气设备安装
（1）配电箱、开关箱内电器（含插座）应首先安装在金属或非木质绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。金属板和配电箱体应作电气连接。
（2）配电箱、开关箱内多种电器（含插座）应按其要求位置紧固在电器安装板上，不得歪斜和松动。而且电器设备之间、设备和板四面距离应符合相关工艺标准要求。
（3）配电箱电器安装板上必需分设N线端子板和PE线端子板。N线端子板必需和金属电器安装板绝缘；PE线端子板必需和金属电器安装板做电气连接。进出线中N线必需经过N线端子板连接；PE线必需经过PE线端子板连接。
(4）配电箱、开关箱内连接线应采取铜芯绝缘导线，导线绝缘颜色标志应按相线L1(A)、L2(B)、L3(C)相序绝缘颜色依次为黄、绿、红色；N线绝缘颜色为淡蓝色；PE线绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标识严紧混用和相互代用。导线分支接头不得采取螺栓压接，应采取焊接并做绝缘包扎，不得有外露带电部分。
(5）配电箱、开关箱金属箱体、金属电器安装板和电器正常不带电金属底座、外壳等必需经过PE线端子板和PE线做电气连接，金属箱门和金属箱体必需经过采取编织软铜线做电气连接。
(6）配电箱后面排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入导线应留出合适余度，方便检修。
(7）导线剥削处不应伤线芯过长，导线压头应牢靠可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必需穿孔用顶丝压接时，多股线应涮锡后再压接，不得降低导线股数。
(8）配电箱、开关箱进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得和箱体直接接触。移动式配电箱、开关箱、出线应采取橡皮护套绝缘电缆，不得有接头。
(9）配电箱、开关箱外形结构应能防雨、防尘。
(10）总配电箱、分配电箱、开关箱、管理落实到人，并悬挂安全警示标志。
6、电工及用电人员必需符合要求：
(1）电工必需经过按国家现行标准考评合格后，持证上岗工作；其它用电人员必需经过相关安全教育培训和技术交底，考评合格后方可上岗工作。
(2）安装、巡检、维修或拆除临时用电设备和线路，必需由电工完成，并应有些人监护。电工等级应同工程难易程度和技术复杂性相适应。
(3）各类用电人员应掌握安全用电基础知识和所用设备性能，并应符合下列要求：
A、临时停用设备开关箱必需分断电源隔离开关，并应关门上锁；
B、移动电气设备时，必需经电工切断电源并做妥善处理后进行。
7、电气设备使用和维护
（1）配电箱、开关箱箱门应配锁，并应由专员负责。
（2）配电箱、开关箱应每个月进行一次检验和维修。检验、维修人员必需是专业电工。检验、维修时必需按要求穿、戴绝缘鞋、手套，必需使用电工绝缘工具，并应做检验、维修工作统计。
（3）对配电箱、开关箱进行定时维修、检验时，必需将其前一级对应电源隔离开关分闸断电，并悬挂“严禁合闸、有些人工作”停电标志牌，严禁带电作业。
（4）配电箱、开关箱必需根据下列次序操作：
送电操作次序为：总配电箱→分配电箱→开关箱；
停电操作次序为：开关箱分→配电箱→总配电箱。
但出现电气故障紧急情况可除外。
（5）施工现场停止作业1小时以上时，应将动力开关箱断电上锁。
（6）配电箱、开关箱内不得放置任何杂物，并应保持清洁。
（7）配电箱、开关箱内不得随意挂接其它用电设备。
（8）配电箱、开关箱内电器配置和接线严禁随意改动。熔断器熔体更换时，严禁用不符合原规格熔体替换。漏电保护器天天使用前应开启漏电试验按钮试跳一次，试跳不正常时严禁继续使用。
（9）配电箱、开关箱进线和出线严禁承受外力，严禁和金属尖锐断口、强腐蚀介质和易燃易爆物接触。

8、电缆线路使用要求
（1）电缆线路必需采取五芯电缆。五芯电缆必需包含含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线必需用作N线；绿/黄双色芯线必需用作PE线，严禁混用。
（2）严禁沿地面明设，电缆线路应采取埋地或架空敷设，电缆线路埋地采取穿钢管，架空线绑扎采取绝缘扎带。并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。
（3）埋地电缆接头应设在地面上接线盒内，架空线接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。
（4）电缆线路必需有短路保护和过载保护。
9、漏电保护器设置
（1）施工现场总配电箱至开关箱应最少设置两级漏电保护器，而且两级漏电保护器额定漏电动作电流和额定漏电动作时间应作合理配合，使之含有分级保护功效。
（2）开关箱中必需设置漏电保护器，施工现场全部用电设备，除作保护接零外，必需在设备负荷线首端处安装漏电保护器。
（3）漏电保护器选择应符合先行国家标准《剩下电流动作保护器通常要求》GB 6829和《漏电保护器安全和运行要求》GB 13955要求，开关箱内漏电保护器其额定漏电动作电流应小于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所漏电保护器应采取防溅型产品。其额定漏电动作电流应小于15mA，额定漏电动作时间应小于0.1s
（4）总配箱中漏电保护器额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流和额定漏电动作时间乘积不应大于30mA·s。
（5）总配电箱和开关箱中漏电保护器极数和线数必需和其负荷侧负荷相数和线数一致。
（二）安全用电组织方法
1、建立技术交底制度
向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术方法总体意图、技术内容和注意事项.
2、建立安全检测制度
从临时用电工程完工开始，定时对临时用电工程进行检测，关键内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测统计。
3、建立安全检验和评定制度
施工管理部门和企业要根据JGJ59-99《建筑施工安全检验评分标准》定时对现场用电安全情况进行检验评定。
4、建立安全用电责任制
对临时用电工程各部位操作、监护、维修分片、分块、分机落实到人，并辅以必需奖惩。
5、建立安全教育和培训制度
定时对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必需持有劳动部门核发上岗证书，严禁无证上岗。
二、安全用电防火方法
（一）施工现场发生火灾关键原因
1、电气线途经负荷引发火灾
线路上电气设备长时间超负荷使用，使用电流超出了导线安全载流量。这时假如保护装置选择不合理，时间长了，线芯过热使绝缘层损坏燃烧，造成火灾。
2、线路短路引发火灾
因导线安全部距不够，绝缘等级不够，所久老化、破损等或人为操作不慎等原因造成线路短路，强大短路电流很快转换成热能，使导线严重发烧，温度急剧升高，造成导线熔化，绝缘层燃烧，引发火灾。
3、电弧、电火花引发火灾
电焊机、点焊机使用时电气弧光、火花等会引燃周围物体，引发火灾。
施工现场因为电气引发火灾原因决不止以上几点，还有很多，这就要求用电人员和现场管理人员认真实施操作规程，加强检验，能够说是能够预防。
（二）预防电气火灾方法
针对电气火灾发生原因，施工组织设计中要制订出有效预防方法。
1、施工组织设计时要依据电气设备用电量正确选择导线截面，从理论上杜绝线途经负荷使用，保护装置要认真选择，当线路上出现长久过负荷时，能在要求时间内动作保护线路。
2、电气操作人员要认真实施规范，正确连接导线，接线柱要压牢、压实。多种开关触头要压接牢靠。铜铝连接时要有过渡端子，多股导线要用端子或涮锡后再和设备安装，以防加大电阻引发火灾。
3、现场中电动机严禁超载使用，电机周围无易燃物，发觉问题立即处理，确保设备正常运转。
4、施工现场内严禁使用电炉子。使用碘钨灯时，灯和易燃物间距要大于30cm，室内不准使用功率超出100W灯泡，严禁使用床头灯。
5、使用焊机时要实施用火证制度，并有些人监护，施焊周围不能存在易燃物体，并备齐防火设备。电焊机要放在通风良好地方。
6、存放易燃气体、易燃物仓库内照明装置一定要采取防爆型设备，导线敷设、灯具安装、导线和设备连接均应满足相关规范要求。
7、配电箱、开关箱内严禁存放杂物及易燃物体，并派专员负责定时清扫。
8、施工现场一旦发生电气火灾时，扑灭电气火灾应注意以下事项：
9、快速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳口处造成短路，并预防电源线掉在地上造成短路使人员触电。
10、当电源线因其它原因不能立即切断时，首先派人去供电端拉闸，其次灭火时，人体各部位和带电体应保持一定充足距离，必需穿戴绝缘用具。
11、在各总配电箱旁配置绝缘性能好灭火剂如干粉灭火机（MF2/ABC4手提式干粉灭火器），1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
三、防雷方法
因现场施工时间在冬季，依据南京气候特点则不考虑加设避雷保护方法。但遇有雷雨天气时为确保现场安全将总配电箱电源关闭。
四、触电抢救方法
如施工现场发生触电事故，可按以下方法采取抢救
（一）脱离电源
人触电后，可能因为痉挛或失去知觉等原所以抓紧带电体，不能自行摆脱电源，这时，使触电者立即脱离电源，是救治伤者首要原因。
1、对于低压触电事故，可采取下列方法使触电者脱离电源：
（1）假如触电地点周围有电源开关，或电源插座，可立即拉开开关或拔出插座，断开电源。
（2）假如触电地点周围没有电源开关或电源插座，可用有绝缘柄电工工具或干燥木柄斧头切断电源线，或用干木板等绝缘物插入触电者身下，从而割断电源。
（3）当电线搭落在触电者身上或被压在身下时，可用干燥衣服、手套、绳索、木板、木棒等绝缘物作为工具，拉开触电者或挑开电线，使触电者脱离电源。
（4）假如触电者衣服是干燥，没有紧缠在身上，可用一只手抓她衣服拉离电源。
2、对于高压触电事故，可采取下列方法使触电者脱离电源：
（1）立即通知相关部门停电
（2）戴上绝缘手套，穿上绝缘靴，用对应电压等级绝缘工具拉开开关。
（3）抛开裸金属线使线路短路接地，迫使保护装置动作，断开电压。
（二）现场抢救方法
现场抢救方法有：人工呼吸法和胸外心脏挤压法
1、对症救护
（1）假如触电者伤势不重，神志清醒，但有些心慌、四肢发麻、全身无力或触电者在触电过程中曾一度昏迷但已清醒，应使触电者平静休息，不要走动，严密观察，并请医生前来诊治或送往医院。
（2）假如触电者伤势较重，已失去知觉，但心脏跳动和呼吸还存在，应使触电者舒适、平静平卧，严禁无关人员围观使空气流通，并解开其上衣以利于呼吸，如天气严寒要注意保暖，并请医生前来诊治或送往医院。
（2）假如触电者伤势严重，呼吸停止或心脏跳动停止，应立即实施心脏复苏法，即人工呼吸和胸外心脏挤压法进行抢救，并请医生前来诊治或送往医院。
2、心肺复苏法
当判定触电者呼吸和心脏停止跳动时，应立即按心肺复苏法就地抢救，即：通畅气道口对口（鼻）人工呼吸，胸外心脏挤压（人工循环）法。
（1）通畅气道
若触电者呼吸停止，关键是一直确保气道通畅，其操作要领是：清除口中异物，使触电者仰面躺在平硬地方，快速解开其领口，紧身衣和裤带，如发觉触电者口中有食物、假牙、血块等异物，可将其身体及头部同时侧转，快速用一个手指或两个手指交叉从口角处插入从中取出异物，要注意预防将异物推到咽喉深处。
采取仰头抬额法通畅气道，一只手放在触电者前额，另一只手手指将其额骨上抬起，气道即可通畅。
（2）口对口（鼻）人工呼吸
救护人在完成气道通畅后，应立即对触电者实施口对口对鼻呼吸，口对鼻人工呼吸用于触电者嘴巴紧闭情况，人工呼吸操作要领以下：
A、先大口吹气刺激起博。救护人蹲在触电者一侧，用放在其额上手指捏住其鼻翼，另一只手食指和中指轻轻托住其下巴，救护人深吸气后，和触电者口对口紧合不漏气，先连续大口气吹气两次，每次1～1.5 秒，然后用手指测试其颈动脉是否有脉动，如仍无搏动可判定心跳已停止。在实施人工呼吸同时应进行胸外按压。
B、正常口对口人工呼吸：大口吹气两次测试搏动后，立即转入正常口对口人工呼吸阶段，正常吹气频率是每分钟12次，吹气量不需要过大，以免引发胃膨胀。
C、口对鼻人工呼吸：触电者如牙关紧闭，可改成口对鼻人工呼吸吹气时要将其嘴唇紧闭，预防漏气。

南京西部路桥工程
G104-JRQL4标项目经理部
