接入网处理方案

摘 要 本文在对接入网不一样发展阶段网络结构、接入方法及相关业务进行
分析；对采取宽带、窄带综合接入方法和传统叠加接入网方法进行比较基础
上，提出以后接入网建设发展思绪。
关键词 接入网 宽带 窄带 综合接入
1 接入网发展历程
第一阶段：提出接入网概念
接入网是近几年提出新概念（以前称之为“用户网”），在这个概念提出之前，接入网就已经存在，其表现形式就是电信网中当地交换端局和用户电话之间双绞铜线，关键是传输音频信号和低速数字信号。传统“接入网”和交换网和传输网一起组成了通信网整体（参见图1）。
图1 接入网第一阶段
自国际电联标准部(ITU―T)依据电信网演变趋势，提出了接入网(AN)概念以后，接入网即从当地网中脱离出来，成为一关键通信网络组成部分。伴随电信网络演变，接入网络在整个电信网中地位越来越突出，整个通信网络从传统干线网/当地网组成体系演变为关键网/接入网组成网络体系。
中国光纤接入网历经五年大规模

发展，现在容量已达4000万线，在网络优
化、综合业务开展、用户普遍接入等方面为电信网络发展注入了蓬勃生机,为运行商带来了可观效益。97年以来光纤接入网建设给电信运行商带来好处：
大部分C3当地网根据大容量少局所目标得到网络优化；
推进了光纤化建设，为接入网络
宽带化奠定了基础；
经过V5.2接口引进，引入了竞争，打破了国外设备垄断，大大降低了设备建网成本；
光纤接入网快速建设，提升了交换设备实装率和接通率。
第二阶段：初步综合接入
接入网从单纯处理语音业务转向初步综合接入，有效地扩展了DDN覆盖范围，处理了DDN业务接入，节省投资，另外ISDN、CATV等综合业务在有些地方也得到应用（参见图2）。

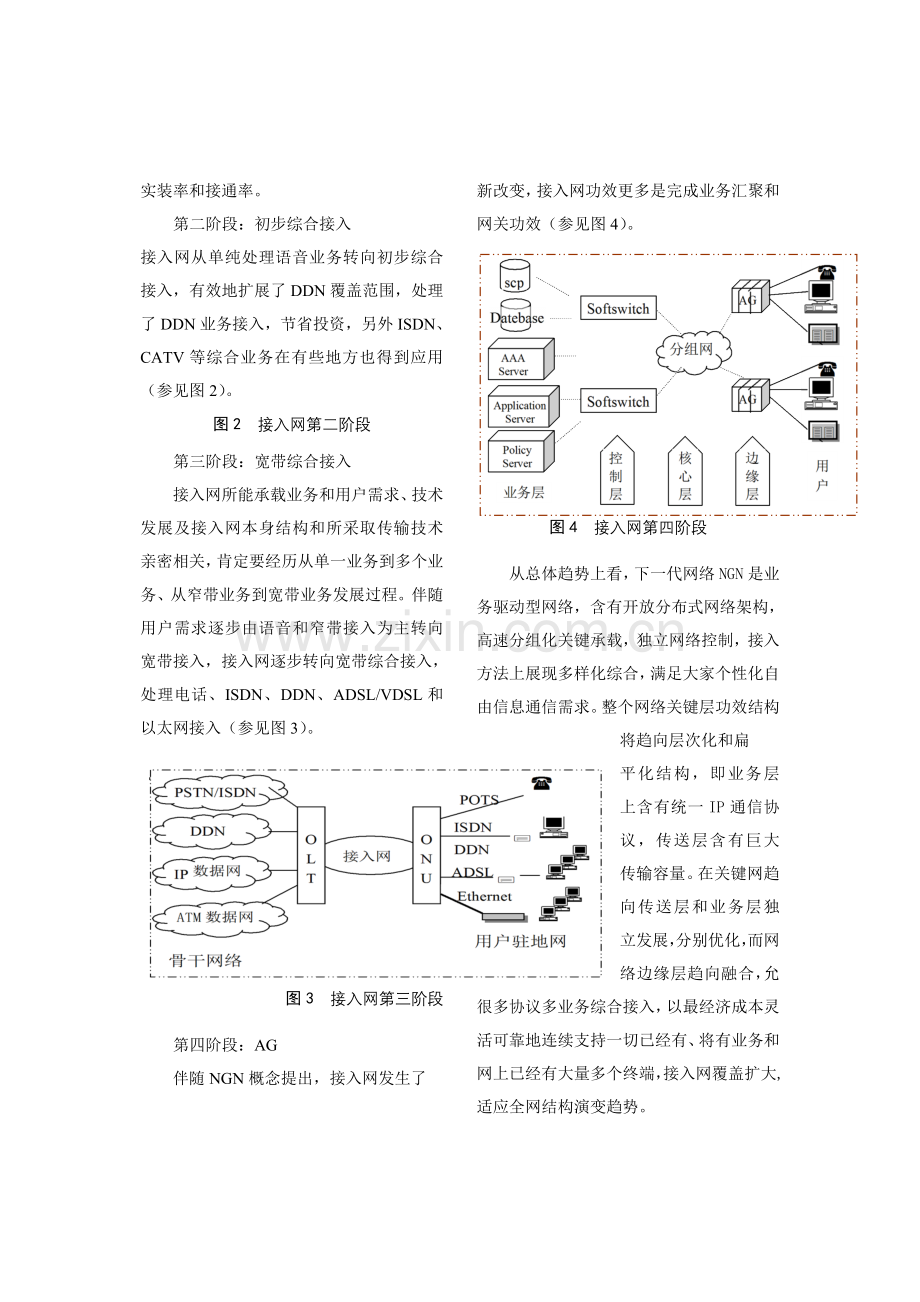

图2 接入网第二阶段
第三阶段：宽带综合接入
接入网所能承载业务和用户需求、技术发展及接入网本身结构和所采取传输技术亲密相关，肯定要经历从单一业务到多个业务、从窄带业务到宽带业务发展过程。伴随用户需求逐步由语音和窄带接入为主转向宽带接入，接入网逐步转向宽带综合接入，处理电话、ISDN、DDN、ADSL/VDSL和以太网接入（参见图3）。
图3 接入网第三阶段
第四阶段：AG
伴随NGN概念提出，接入网发生了
新改变，接入网功效更多是完成业务汇聚和网关功效（参见图4）。
图4 接入网第四阶段
从总体趋势上看，下一代网络NGN是业务驱动型网络，含有开放分布式网络架构，高速分组化关键承载，独立网络控制，接入方法上展现多样化综合，满足大家个性化自由信息通信需求。整个网络关键层功效结构将趋向层次化和扁
平化结构，即业务层上含有统一IP通信协议，传送层含有巨大传输容量。在关键网趋向传送层和业务层独立发展，分别优化，而网络边缘层趋向融合，允很多协议多业务综合接入，以最经济成本灵活可靠地连续支持一切已经有、将有业务和网上已经有大量多个终端，接入网覆盖扩大, 适应全网结构演变趋势。
现在接入网发展中争议较大是以后宽带接入是采取宽带和窄带综合接入方法还是采取传统叠加接入网方法发展。
2综合接入网建设思绪研究
2.1综合接入网和传统叠加接 入网分析比较
因为接入网传输媒介、用户带宽流量、服务质量需求不一样，不可能用一个接入技术处理全部需求，而接入网每一个技术全部有其特点和应用领域，所以用户需求多样化，决定了多个接入技术并存局面将长久存在。为了避免接入层重合建网，要求接入设备能够支持多种接入技术，支持从窄带语音业务向宽带数据业务平滑演进。所以，综合接入网络技术应运而生。综合接入网关键有两个含义：一是传统语音和数据业务综合接入，另外一个含义是宽窄带综合接入。采取综合接入模式或采取传统叠加模式建设接入网和以后网络发展方向、运维模式等全部有亲密关系。

表1 综合接入网和DSLAM独立建设方案比较

综合接入网
DSLAM独立建设
应用定位
单点宽带用户数量少
单点宽带用户数量多
建网速度
快速响应用户需求
较慢
业务质量
因为铜缆距离短，业务质量好，还可提供VDSL接口满足新需求
铜缆距离较长，且接头多，出线率和业务质量难以确保
覆盖范围
经过光纤能够达成广覆盖
覆盖范围较小
组网
经过SDH设备灵活组网，链路保护能力强
通常采取光纤直连，不支持环型组网
用户数量
单点少许宽带用户，适合于接入网条件
单点大量宽带用户，适合于大容量端局条件
维护成本
铜缆距离短，线路方面维护量小，但接入节点较多，设备维护工作量稍大，可经过集中监控无人值守
铜缆距离较长，且接头多，线路方面维护量大，但节点集中，设备维护工作量稍小
工程及管
道费用
无须线路施工
需要依据需要调整铜缆线路
带宽
相对较小，但可依据需要扩展。
适合高带宽需求业务

(1) 综合接入优点：
综合接入是以后接入网发展方向，但在实施中仍存在障碍，关键有以下优点：
l 满足大用户一站式需求-综合接入、统一维护、统一报障
大用户业务需求展现出个性化和综合化，单一业务已经极难调动起大用户爱好。一般集团用户语音业务已经从单一语音服务，向CENTREX+话务台+密码计费+数据专线等需求演进；宾馆酒店大用户已经开始大量淘汰PBX，并形成了酒店独有个性化需求，即酒店CENTREX+宽带上网+上网和电话实时话单等需求；高等院校大话务量和上网（拨号和宽带）个性化需求，即多卡合一预付费业务。
从高价值大用户业务需求我们能够看出，用户业务需求不仅仅停留在语音层面，我们只有为用户提供一揽子个性化和用户化处理方案，才能很好吸引和

留住用户。在设备选择方面，综合业务接入网含有先天性优势，经过接入网ONU，能够为用户提供一揽子处理方案，处理单一模块只能处理话音业务且远离用户，提供宽带和新业务不便问题。
l 适应宽带用户或数据用户由少到多发展
中国信息化程度整体比较低。据统计，截至12月底，中国计算机数量为2800万台，关键城镇普及率为14.7%，平均每百人只拥有电脑2台多一点。电脑普及率偏低，限制了中国宽带接入发展。而且，我们宽带接入网覆盖区域只覆盖了人口1%，据教授估量，要完善基础设施，让多数人能够有条件取得宽带服务，最少要到左右，所以宽带要发展，还需要一定时间市场培育。宽带用户和数据用户数发展规律是由少到多，由稀疏到密集，纯数据宽带方法在处理零碎用户时成本较高，而综合接入较适合处理覆盖零碎用户，适应宽带用户和数据用户由少到多发展。
l 更适合原本无接入网基础运行商
新运行商在和传统运行商竞争新用户时，常常见面临用户提出开通时间很紧急情况，如达不到要求只能让其它能够满足运行商来提供业务。因为新运行商在网络、管道、传输等资源覆盖方面远远不如对手，要想在劣势中取得成功，就需要传输、电源、主体设备、配线架、蓄电池等辅助设备能够快速到位并快速开通。假如全部设备独立采购、安装、调试，需要一个较长工程周期，而接入网设备做到了电源、传输、接入、配线架、蓄电池于一体，能够实现一站购齐并同时调试开通，节省工程周期，帮助新运行商在竞争中取得主动，实现快速放号，并利用接入网综合业务特点，为用户提供语音数据一揽子处理方案，牢牢把握住用户，预防流失。
因为接入网设备容量能够在500L-L之间灵活选择，依据用户业务量及周围半径1KM以内潜在用户情况选择设备容量，做到有放矢，提升设备放号率。避免出现传统模式节点计划容量大，又因用户不确定性和管线资源限制，造成设备闲置，放号困难，放号率极低现象。
另外，新运行商在接入层传输、管线资源缺乏是先天性原因，先天不足能够后天填补，接入网传输接入一体化特征，处理了接入层没有传输问题，同时也处理传统建网模式大对数电缆需要大量管孔需求。接入层光纤布放能够采取租用小管孔或架空走线，接入网末端配线，能够充足利用楼内综合布线系统，实现用户接入。
l 面向NGN发展
在地域模型中，把NGN分为骨干网、城域网、接入网和用户驻地网4级模型。在NGN中对接入网要求是支持多协议多业务接入，综合接入网更符合NGN发展方向。
(2) 实现综合接入关键障碍：
l 旧有运行维护体系、业务步骤和综合接入不相适应
l 关键网众多给综合接入实现制造了困难
l 历史原因形成多个接入层并存现实阻碍综合接入发展
l 综合接入程度越高，设备故障影响面越大
这些问题我们期望能够经过建立合理运维体制、理清多种接入方法合理适用场所两个方面得四处理。
2.2结论和建网提议
依据以上分析，宽带建网模式应该是独立建设和综合接入方法互为补充，模式选择标准应该建立在原有PSTN网络基础上，综合考虑铜缆及光纤部署情况，充足利用原有网络资源，分步投资，降低风险，提议以下：
(1) 假如现有接入节点宽带用户数较少，考虑到在近些年内宽带用户不会有规模应用，提议在原用户框中直接插入宽带业务板，尽可能利用原有SDH-E1资源，含有很高性能价格比，降低网络早期建设成本，过几年用户增加后，采取独立建设方法替换，单板可拿到别处使用。
(2) 假如现有接入节点宽带用户数和带宽需求全部有大量增加，综合接入方法SDH传输升级压力很大，成本优势也逐步消失，考虑到未来扩容需求，提议另外增加一个独立宽带机柜，采取独立光纤传输宽带业务。

提议运行商应因地制宜采取综合接入和传统叠加式接入网建网模式互补发展建设接入网。
综合上述，综合接入方法更适适用于：
l 占据主导地位运行商发展市区点多分散居民用户和中小企业用户
l 综合接入适应宽带用户由少到多发展，是适应内地省份宽带用户点多分散、需求不显著、无法正确估计情况拓展宽带用户需求；
l 对于大用户能够考虑尝试采取综合接入方法，提供优质一站式服务
l 新运行商或补网应用
分离式宽带接入方法更适适用于：
l 新运行商或补网应用
l 在市区用户密集地域、智能小区发展宽带用户
&
