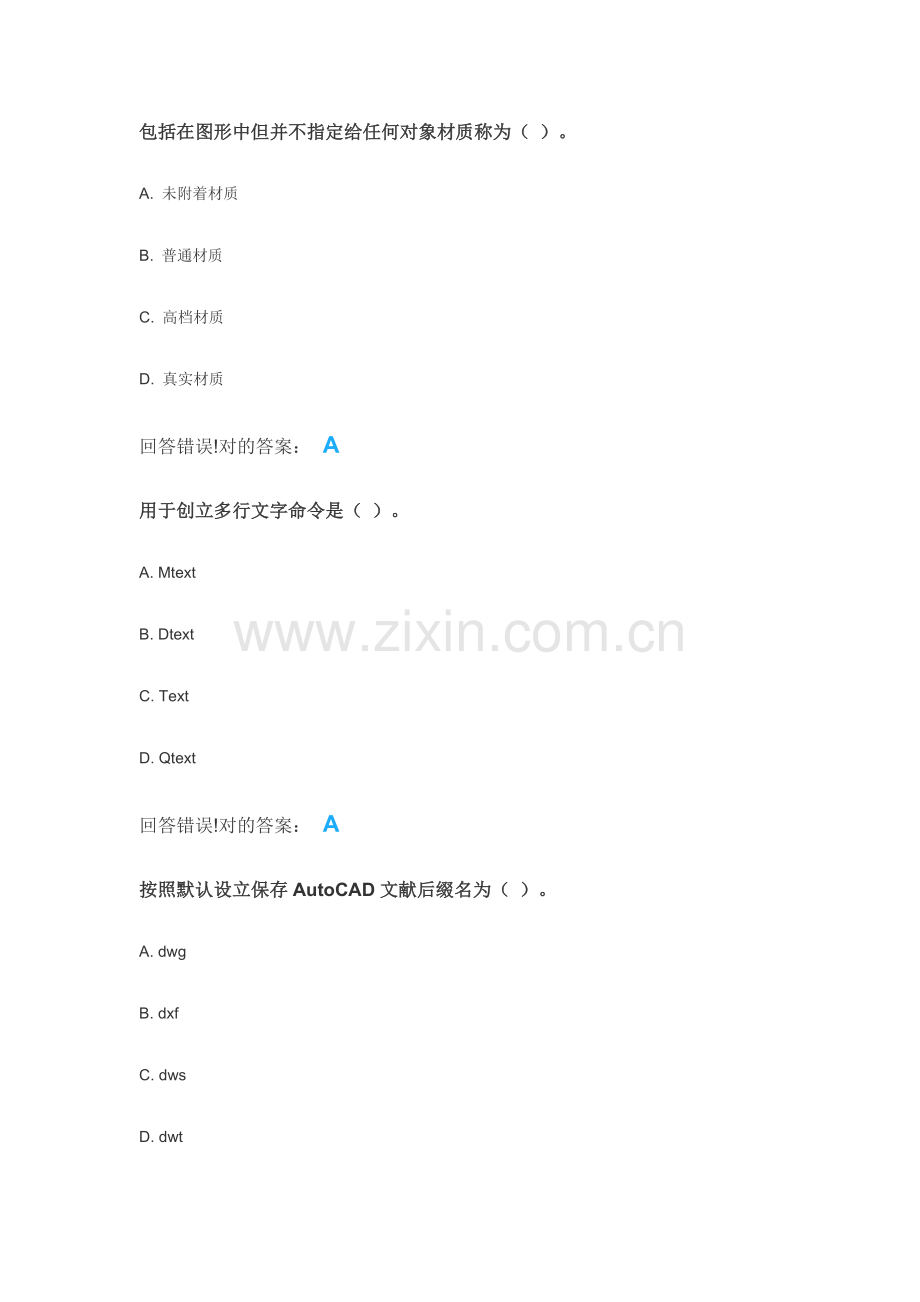

包括在图形中但并不指定给任何对象材质称为（ ）。
A. 未附着材质
B. 普通材质
C. 高档材质
D. 真实材质
回答错误!对的答案： A
用于创立多行文字命令是（ ）。
A. Mtext
B. Dtext
C. Text
D. Qtext
回答错误!对的答案： A
按照默认设立保存AutoCAD文献后缀名为（ ）。
A. dwg
B. dxf
C. dws
D. dwt

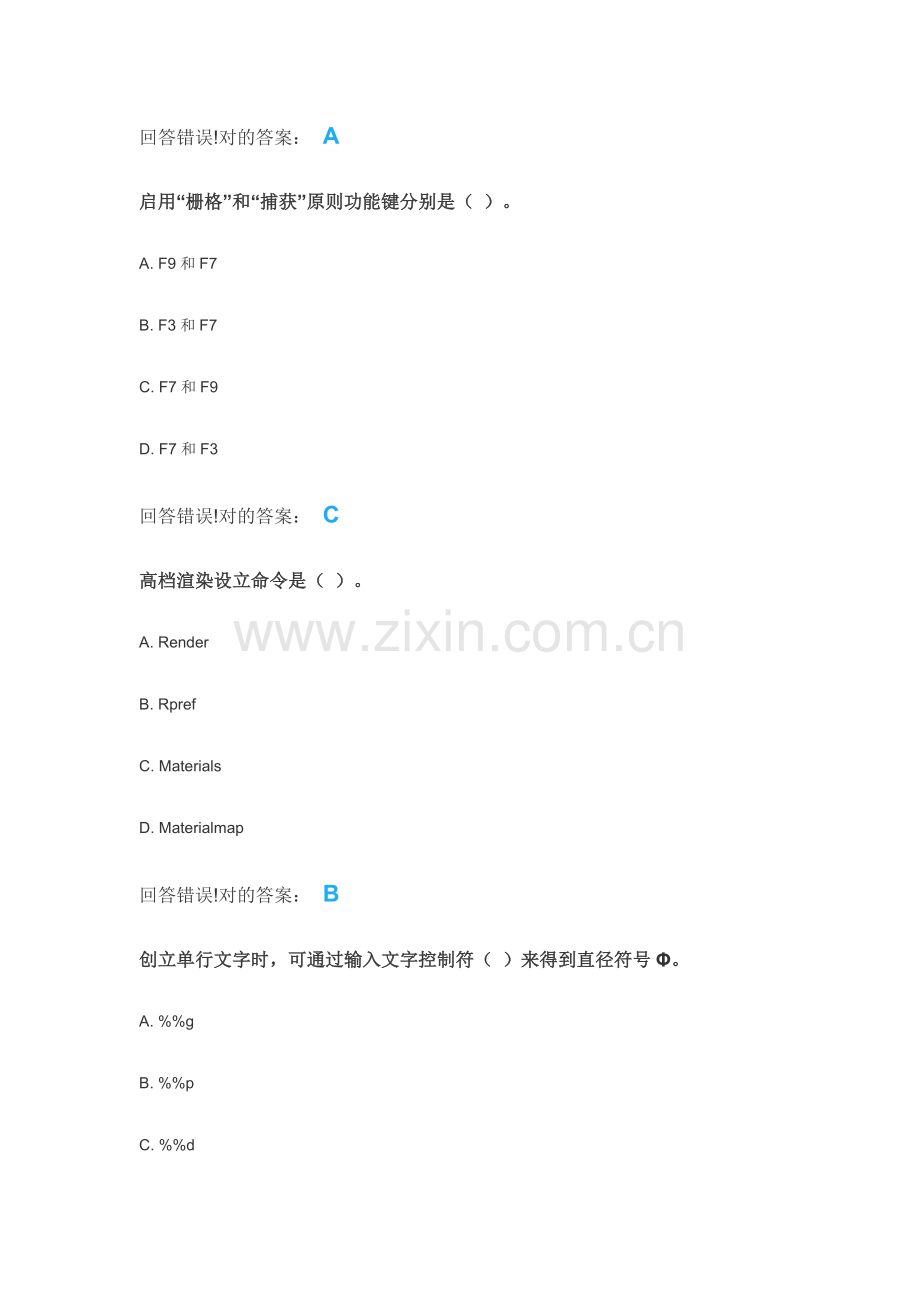

回答错误!对的答案： A
启用“栅格”和“捕获”原则功能键分别是（ ）。
A. F9和F7
B. F3和F7
C. F7和F9
D. F7和F3
回答错误!对的答案： C
高档渲染设立命令是（ ）。
A. Render
B. Rpref
C. Materials
D. Materialmap
回答错误!对的答案： B
创立单行文字时，可通过输入文字控制符（ ）来得到直径符号Φ。
A. %%g
B. %%p
C. %%d
D. %%c
回答错误!对的答案： D
按照国家制图原则，详图索引符号中圆直径大小为（ ）。
A. 8mm
B. 6mm
C. 14mm
D. 10mm
回答错误!对的答案： D
采用相对坐标输入方式时，需要在坐标值前先键入（ ）符号。
A. @
B. &
C. #
D. %
回答错误!对的答案： A
插入块命令是（ ）。
A. inserｔ
B. Xattach
C. Block
D. Wblock
回答错误!对的答案： A
如下各项中，未在“圆弧”子菜单中包括是（ ）。
A. 起点、端点、圆心
B. 圆心、起点、端点
C. 起点、圆心、角度
D. 圆心、起点、角度
回答错误!对的答案： A
在如下桥梁各个构成某些中，又可称为下部构造是（ ）。
A. 桥跨构造
B. 附属设施
C. 桥墩、桥台和基本
D. 支座系统
回答错误!对的答案： C
调用Xline命令后，选取参数（ ）可绘制已知角角平分线。
A. H
B. B
C. V
D. O
回答错误!对的答案： B
将某一对象按照指定方向矢量方向和长度延展而获得曲面是（ ）。
A. 平移曲面
B. 直纹曲面
C. 旋转曲面
D. 边界曲面
回答错误!对的答案： A
世界上第一台电子计算机诞生于20世纪（ ）年代。
A. 50
B. 30
C. 40
D. 60
回答错误!对的答案： C
实体编辑命令Solidedit是一种复合型命令，共包括（ ）个子命令。
A. 10
B. 15
C. 5
D. 20
回答错误!对的答案： B
用来表达圈梁构件代号是（ ）。
A. GL
B. JL
C. QL
D. DL
回答错误!对的答案： C
将AutoCADdwg图形文献附着到当前图形文献命令是（ ）。
A. Imageattach
B. Dwfattach
C. Xattach
D. inserｔ
回答错误!对的答案： C
在与建筑物立面平行投影面上投影所得正投影图是（ ）。
A. 建筑剖面图
B. 建筑平面图
C. 建筑立面图
D. 建筑总平面图
回答错误!对的答案： C
调用Stretch命令后，必要以（ ）方式选取对象才干实现拉伸功能。
A. 逐个点选
B. 交叉窗口选取
C. 编组选取
D. 包容窗口选取
回答错误!对的答案： B
如下不属于单元边界条件是（ ）。
A. 单元端部释放
B. 刚体连接
C. 弹性连接单元
D. 刚性端部偏移
回答错误!对的答案： C
如下各项中，不属于绘制正多边形方式是（ ）。
A. 内接圆方式
B. 边长方式
C. 切线方式
D. 外切圆方式
回答错误!对的答案： C
测量两点之间距离和角度命令是（ ）。
A. Line
B. Dist
C. Id
D. List
回答错误!对的答案： B
调用（ ）命令可将某段圆弧闭合为整圆。
A. Break
B. Explode
C. Circle
D. Join
回答错误!对的答案： D
可将三维实体按指定剖切平面切开命令是（ ）。
A. Solidedit
B. Slice
C. 3Dface
D. Box
回答错误!对的答案： B
如下不属于节点边界条件是（ ）。
A. 单元端部释放
B. 弹性支承单元
C. 弹性连接单元
D. 自由度约束
回答错误!对的答案： A
绘制三维面命令是（ ）。
A. Face
B. Elev
C. 3Dmesh
D. 3Dface
回答错误!对的答案： D
效率最高“复制”类命令是（ ），一次可复制出大量对象副本。
A. Copy
B. Mirror
C. Array
D. Offset
回答错误!对的答案： C
在AutoCAD “标注样式管理器”中，“测量单位比例”应在（ ）内进行设立。
A. “换算单位”选项卡
B. “调节”选项卡
C. “文字”选项卡
D. “主单位”选项卡
回答错误!对的答案： D
钢构造图中，符号M10中10代表（ ）。
A. 螺栓直径
B. 普通钢筋直径
C. 预应力钢筋直径
D. 螺栓长度
回答错误!对的答案： A
启用“极轴追踪”和“正交”原则功能键分别是（ ）。
A. F8和F10
B. F9和F8
C. F8和F9
D. F10和F8
回答错误!对的答案： D
启动AutoCAD后，默认状态下将进入（ ）。
A. 布局空间
B. 样板空间
C. 模型空间
D. 图纸空间
回答错误!对的答案： C
如下不属于动力分析分析类型是（ ）。
A. 屈曲分析
B. 反映谱分析
C. 自由振动分析
D. 时程分析
回答错误!对的答案： A
重要反映路线起伏、纵坡与原地面切割等状况图样是（ ）。
A. 道路平面图
B. 道路横断面图
C. 道路纵断面图
D. 地形图
回答错误!对的答案： C
当某一图层处在（ ）状态时，该图层上对象可见但不可被编辑。
A. 关闭
B. 冻结
C. 锁定
D. 打开
回答错误!对的答案： C
将两个或两个以上横截面沿指定途径或导向运动扫描所获得三维实体是（ ）。
A. 扫掠实体
B. 拉伸实体
C. 旋转实体
D. 放样实体
回答错误!对的答案： D
楼板开洞和砖混圈梁功能应在PMCAD主菜单（ ）中完毕。
A. 1
B. 3
C. 5
D. 2
回答错误!对的答案： D
创立面域命令是（ ）。
A. Regen
B. Redraw
C. Rectang
D. Region
回答错误!对的答案： D
过梁代号GL 15240中数字15含义是（ ）。
A. 过梁截面类型
B. 过梁宽度
C. 过梁荷载级别
D. 过梁净跨
回答错误!对的答案： D
地面上高程相似点所连接而成持续闭合曲线称为（ ）。
A. 高程线
B. 地形线
C. 等高线
D. 等距线
回答错误!对的答案： C
RGB颜色模式中编号为“255，0，0”颜色是（ ）。
A. 白色
B. 红色
C. 绿色
D. 蓝色
回答错误!对的答案： B
当材质反射率设为（ ）时，表达材质完全反射。
A. 0
B. 100
C. 30
D. 50
回答错误!对的答案： B
绘制基面命令是（ ）。
A. 3Dmesh
B. Elev
C. Face
D. 3Dface
回答错误!对的答案： B
用来表达建筑物平面形状，房间布局、形状、大小、用途，墙和柱位置，墙厚和柱子尺寸，门窗类型、位置、尺寸大小，以及各某些联系图样是（ ）。
A. 建筑剖面图
B. 建筑平面图
C. 建筑总平面图
D. 建筑立面图
回答错误!对的答案： B
重要用来表白桥梁和路线连接平面位置图样是（ ）。
A. 桥梁总体布置图
B. 桥梁构件构造图
C. 桥位地质断面图
D. 桥位平面图
回答错误!对的答案： D
A2图纸图幅尺寸为（ ）。
A. 841mm×594mm
B. 594mm×420mm
C. 1189mm×841mm
D. 420mm×297mm
回答错误!对的答案： B
在构造施工图中，用来表达建筑物上部构造布置图样称为（ ）。
A. 基本布置图
B. 梁板配筋图
C. 柱配筋图
D. 构造布置图
回答错误!对的答案： D
创立外部块命令是（ ）。
A. Block
B. Region
C. inserｔ
D. Wblock
回答错误!对的答案： D
如下不属于静力荷载荷载类型是（ ）。
A. 流体压力荷载
B. 梁单元荷载
C. 自重
D. 车辆荷载
回答错误!对的答案： D
通过编辑如下哪个文献，可以修改AutoCAD命令简称（ ）。
A. acad.pat
B. acad.pgp
C. acad.exe
D. acad.lin
回答错误!对的答案： B
绘制样条曲线命令是（ ）。
A. Arc
B. Mline
C. Spline
D. Circle
回答错误!对的答案： C
编辑图案填充命令是（ ）。
A. Gradient
B. Bhatch
C. Hatch
D. Hatchedit
回答错误!对的答案： D
MIDAS/Civil中梁单元每节点有（ ）个自由度。
A. 2
B. 3
C. 6
D. 4
回答错误!对的答案： C
构造施工图中钢筋线应使用（ ）绘制。
A. 中实线
B. 中虚线
C. 粗虚线
D. 粗实线
回答错误!对的答案： D
对1个由Rectang命令绘制出矩形执行分解操作后，夹点数量变为（ ）个。
A. 12
B. 4
C. 6
D. 8
回答错误!对的答案： D
控制曲面显示光滑限度系统变量SURFTAB1和SURFTAB2初值分别是（ ）。
A. 6、24
B. 24、24
C. 24、6
D. 6、6
回答错误!对的答案： D
道路纵断面图中，高程标尺应布置在测设数据表（ ）。
A. 上方左侧
B. 上方右侧
C. 下方左侧
D. 下方右侧
回答错误!对的答案： A
可用来绘制施工图中不可见线（虚线）线型名称是（ ）。
A. ByLayer
B. Center
C. Dashed
D. ByBlock
回答错误!对的答案： C
如下不属于PMCAD楼面荷载导荷方式是（ ）。
A. 对边传导方式
B. 多边形传导方式
C. 梯形三角形传导方式
D. 沿周边布置方式
回答错误!对的答案： B
计算机辅助设计英文简写是（ ）。
A. CAE
B. CAPP
C. CAM
D. CAD
回答错误!对的答案： D
PKPM系列软件进行构造设计核心模块是（ ），该模块也是通用前解决模块。
A. SATWE
B. TAT
C. PK
D. PMCAD
回答错误!对的答案： D
用于各类基本工程设计模块是（ ）。
A. JLQ
B. PMCAD
C. PK
D. JCCAD
回答错误!对的答案： D
启用“对象捕获”和“对象捕获追踪”原则功能键分别是（ ）。
A. F11和F3
B. F3和F7
C. F3和F11
D. F7和F3
回答错误!对的答案： C
在桥梁钢筋构造图中，可用字母（ ）标注在钢筋编号之前。
A. N
B. S
C. T
D. M
回答错误!对的答案： A
用于打开或关闭正交状态原则功能键是（ ）。
A. F8
B. F4
C. F6
D. F2
回答错误!对的答案： A
AutoCAD样板文献后缀名为（ ）。
A. dws
B. dwt
C. dwg
D. dxf
回答错误!对的答案： B
当系统变量Mirrtext取值为（ ）时，文字对象镜像后也以镜像状态显示。
A. 1
B. 0
C. -1
D. 2
回答错误!对的答案： A
综合反映路线平面位置、线形和尺寸，沿线人工构造物和工程设施布置以及道路与周边环境、地形、地物关系图样是（ ）。
A. 地形图
B. 道路纵断面图
C. 道路平面图
D. 道路横断面图
回答错误!对的答案： C
用于创立与指定位置或对象平行线性标注命令是（ ）。
A. 持续标注
B. 对齐标注
C. 基线标注
D. 线性标注
回答错误!对的答案： B
在AutoCAD “标注样式管理器”中，“标注特性比例”应在（ ）内进行设立。
A. “文字”选项卡
B. “线”选项卡
C. “调节”选项卡
D. “主单位”选项卡
回答错误!对的答案： C
公路横断面图比例普通采用（ ）。
A. 1:100
B. 1:50
C. 1:200
D. 1:500
回答错误!对的答案： C
如下软件中，属于土木工程专用CAD软件是（ ）。
A. AutoCAD
B. PKPM
C. 3DMAX
D. ANSYS
回答错误!对的答案： B
如下设备中，（ ）不属于输入设备。
A. 鼠标
B. 音箱
C. 手写板
D. 键盘
回答错误!对的答案： B
如下设备中，（ ）不属于输出设备。
A. 打印机
B. 显示屏
C. 扫描仪
D. 绘图仪
回答错误!对的答案： C
调用Torus命令绘制基本实体是（ ）。
A. 圆柱体
B. 长方体
C. 圆环体
D. 球体
回答错误!对的答案： C
斜桥涵主视图应为（ ）。
A. 斜立面图
B. 斜平面图
C. 平面图
D. 立面图
回答错误!对的答案： C
如下关于Trim命令论述中错误是（ ）。
A. 犹如步按下Shift键，可在Trim命令和Extend命令之间切换。
B. 该命令功能为采用其他对象所定义剪切边来修剪对象。
C. 调用Trim命令后，一方面应选取修剪对象。
D. 修剪对象可以是直线类对象，也可以是曲线类对象。
回答错误!对的答案： C
编辑材质需要使用“材质”面板中（ ）。
A. 材质编辑器
B. 贴图编辑器
C. 光源编辑器
D. 渲染编辑器
回答错误!对的答案： A
AutoCAD 提供布尔运算操作中不涉及（ ）。
A. 交运算
B. 差运算
C. 并运算
D. 补运算
回答错误!对的答案： D
调用Rotate命令后，选取参数（ ）可将对象按参照方式旋转。
A. O
B. T
C. R
D. C
回答错误!对的答案： C
用于打开或关闭对象捕获原则功能键是（ ）。
A. F3
B. F5
C. F1
D. F7
回答错误!对的答案： A
用于快显文字命令是（ ）。
A. Redraw
B. Qtext
C. Text
D. Regen
回答错误!对的答案： B
用于进行平面框架、持续梁、排架、框排架设计模块是（ ）。
A. JCCAD
B. PK
C. JLQ
D. PMCAD
回答错误!对的答案： B
预制楼板代号Y-KB 3009-2中数字2含义是（ ）。
A. 预制板厚度
B. 预制板长度
C. 预制板宽度
D. 预制板荷载级别
回答错误!对的答案： D
绘制实心填充圆命令是（ ）。
A. Polygon
B. Point
C. Donut
D. Circle
回答错误!对的答案： C
用假想铅垂切面将房屋剖开后所得立面视图是（ ）。
A. 建筑总平面图
B. 建筑平面图
C. 建筑立面图
D. 建筑剖面图
回答错误!对的答案： D
编辑文字对象命令有（ ）。
A. Ddedit
B. Text
C. Mtext
D. Dtext
E. Mtedit
回答错误!对的答案： A E
AutoCAD 可提供光源有（ ）。
A. 聚光灯光源
B. 面光源
C. 远射灯光源
D. 平行光源
E. 点光源
回答错误!对的答案： A D E
运用PMCAD主菜单9图形编辑、打印及转换，可将PKPM生成“.T”文献转换为（ ）文献。
A. .dxf
B. .doc
C. .dwg
D. .bmp
E. .txt
回答错误!对的答案： A C
AutoCAD “标注样式管理器”中涉及哪些选项卡：（ ）。
A. “尺寸”选项卡
B. “调节”选项卡
C. “尺寸数字”选项卡
D. “线”选项卡
E. “符号和箭头”选项卡
回答错误!对的答案： B D E
地形图图式有（ ）。
A. 地表符号
B. 地面符号
C. 注记符号
D. 地貌符号
E. 地物符号
回答错误!对的答案： C D E
CAD硬件系统涉及（ ）。
A. 控制器
B. 输入设备
C. 输出设备
D. 存储器
E. 运算器
回答错误!对的答案： A B C D E
调用Rectang命令，可绘制出矩形有（ ）。
A. 倒角距离不为0矩形
B. 圆角半径不为0矩形
C. 厚度不为0矩形
D. 宽度不为0矩形
E. 标高不为0矩形
回答错误!对的答案： A B C D E
广义道路施工图涉及（ ）等各类道路工程及其附属设施设计和制图。
A. 厂矿道路
B. 普通公路
C. 林区道路
D. 都市道路
E. 高速公路
回答错误!对的答案： A B C D E
采用夹点编辑，可不调用任何命令即可实现对已有图形对象（ ）。
A. 旋转
B. 镜像
C. 比例缩放
D. 拉伸
E. 移动
回答错误!对的答案： A B C D E
AutoCAD 中可绘制曲面有（ ）。
A. 直纹曲面
B. 旋转曲面
C. 平移曲面
D. 三维网格面
E. 边界曲面
回答错误!对的答案： A B C D E
如下各项命令中可以绘制出“直线闭合”类对象命令有（ ）。
A. Donut
B. Revcloud
C. Rectang
D. Polygon
E. Circle
回答错误!对的答案： C D
构造平面布置图惯用比例有（ ）。
A. 1:100
B. 1:50
C. 1:20
D. 1:200
E. 1:500
回答错误!对的答案： A B D
计算机辅助4C系统是指（ ）。
A. CAM
B. CAO
C. CAPP
D. CAE
E. CAD
回答错误!对的答案： A C D E
应用对齐命令Align时，可依照实际状况依次指定（ ）对源点与目的点。
A. 1
B. 3
C. 2
D. 5
E. 4
回答错误!对的答案： A B C
图层状态有（ ）。
A. 彩色/黑白
B. 解锁/锁定
C. 解冻/冻结
D. 打开/关闭
E. 可打印/不可打印
回答错误!对的答案： B C D E
狭义道路施工图重要涉及（ ）。
A. 平面及立体交叉图
B. 道路纵断面图
C. 道路横断面图
D. 地形图
E. 道路平面图
回答错误!对的答案： A B C D E
根据工程复杂限度，构造设计阐明普通应涉及（ ）。
A. 施工注意事项
B. 重要设计根据
C. 室内外装修状况阐明
D. 材料类型、规格、强度级别
E. 自然条件及使用条件
回答错误!对的答案： A B D E
对于“真实金属”材质类型，“贴图”工具备（ ）。
A. 金属贴图
B. 漫射贴图
C. 不透明贴图
D. 反射贴图
E. 凹凸贴图
回答错误!对的答案： B C E
空间点三维坐标输入可采用（ ）。
A. 立体坐标
B. 球面坐标
C. 柱面坐标
D. 极坐标
E. 直角坐标
回答错误!对的答案： B C E
AutoCAD中，一种完整尺寸由（ ）共同构成。
A. 尺寸界线
B. 尺寸数字
C. 尺寸起止符号
D. 尺寸线
E. 尺寸单位
回答错误!对的答案： A B C D
二维平面上点输入可采用如下几种坐标输入办法：（ ）。
A. 绝对直角坐标
B. 绝对极坐标
C. 相对极坐标
D. 绝对二维坐标
E. 相对直角坐标
回答错误!对的答案： A B C E
如下SHX字体中，属于大字体有（ ）。
A. complex.shx
B. gbcbig.shx
C. txt.shx
D. gbenor.shx
E. simplex.shx
回答错误!对的答案： B
AutoCAD 提供材质类型有（ ）。
A. 真实
B. 金属
C. 高档
D. 真实金属
E. 高档金属
回答错误!对的答案： A C D E
按照国家制图原则规定，施工图中可以选用文字高度有（ ）。
A. 10mm
B. 5mm
C. 3.5mm
D. 7mm
E. 14mm
回答错误!对的答案： A B C D E
如下单元中属于二维平面单元有（ ）。
A. 实体单元
B. 平面应变单元
C. 轴对称单元
D. 板单元
E. 平面应力单元
回答错误!对的答案： B C D E
如下各项中可以执行倒圆角操作对象有（ ）。
A. 2条圆弧线
B. 2个椭圆
C. 2条直线段
D. 2个矩形
E. 2个圆
回答错误!对的答案： A B C D E
构造有限元模型由哪几种要素构成：（ ）。
A. 节点
B. 边界条件
C. 单元
D. 荷载（作用）
E. 网格
回答错误!对的答案： A B C D
在AutoCAD 工具选项板中包括如下哪些选项卡：（ ）。
A. 电力
B. 构造
C. 机械
D. 建筑
E. 土木工程
回答错误!对的答案： A B C D E
调用Helix命令可绘制出（ ）。
A. 二维多段线
B. 三维多段线
C. 二维螺旋线
D. 三维样条曲线
E. 三维螺旋线
回答错误!对的答案： C E
建筑平面图惯用绘图比例有（ ）。
A. 1:100
B. 1:50
C. 1:20
D. 1:500
E. 1:200
回答错误!对的答案： A B E
MIDAS系列软件可用于如下哪些领域：（ ）。
A. 隧道工程
B. 岩土工程
C. 化学工程
D. 桥梁工程
E. 构造工程
回答错误!对的答案： A B D E
通过调用Vports命令，顾客可选取在绘图区设立（ ）个视口。
A. 1
B. 5
C. 2
D. 4
E. 3
回答错误!对的答案： A C D E
在PMCAD主菜单1中，布置构件时可选用如下方式：（ ）。
A. 光标布置
B. 轴线布置
C. 围栏布置
D. 窗口布置
E. 直接布置
回答错误!对的答案： A B C D
在PMCAD中，可以定义梁截面类型有（ ）。
A. 任意多边形
B. 槽形
C. 工字形
D. 圆形
E. 矩形
回答错误!对的答案： A B C D E
MIDAS/Civil软件可以对如下哪些类型桥梁进行分析和设计：（ ）。
A. 刚架桥
B. 悬索桥
C. 梁桥
D. 斜拉桥
E. 拱桥
回答错误!对的答案： A B C D E
对于“高档金属”材质类型，“贴图”工具备（ ）。
A. 金属贴图
B. 凹凸贴图
C. 不透明贴图
D. 反射贴图
E. 漫射贴图
回答错误!对的答案： B C D E
如下各项命令中可以复制出对象副本命令有（ ）。
A. Mirror
B. Move
C. Offset
D. Copy
E. Rotate
回答错误!对的答案： A C D
如下命令中仅能对二维图形执行编辑，而不可用于三维实体有（ ）。
A. Rotate
B. Move
C. Array
D. Copy
E. Mirror
回答错误!对的答案： A C E
使用特性管理器可以实现如下哪些功能（ ）。
A. 编辑块
B. 编辑图形文献名称及存储途径
C. 编辑超链接
D. 编辑打印样式
E. 编辑文字和文字特性
回答错误!对的答案： A C D E
调用Massprop命令，可以计算并显示所查询面域哪些特性：（ ）。
A. 惯性矩
B. 形心
C. 回转半径
D. 周长
E. 面积
回答错误!对的答案： A B C D E
对于大多数AutoCAD命令，可采用如下几种办法进行调用：（ ）。
A. 键盘输入命令全称
B. 键盘输入命令简称
C. 调用屏幕菜单
D. 调用工具栏图标
E. 调用下拉菜单
回答错误!对的答案： A B C D E
如下各项命令中可以绘制出“曲线”类对象命令有（ ）。
A. Arc
B. Ray
C. Revcloud
D. Spline
E. Ellipse
回答错误!对的答案： A C D E
CAD软件系统涉及哪几种层次软件。（ ）
A. 网络软件
B. 杀毒软件
C. 支撑软件
D. 应用软件
E. 系统软件
回答错误!对的答案： C D E
在工程技术领域和产品设计中，应用CAD技术可带来便利有（ ）。
A. 减少产品成本
B. 缩短设计周期
C. 有助于产品数据高效管理
D. 缩短产品寿命
E. 提高设计质量
回答错误!对的答案： A B C E
在公路路线平面图中可采用比例有：（ ）。
A. 1:1000
B. 1:5000
C. 1:100
D. 1:500
E. 1:
回答错误!对的答案： A B D E
在PMCAD主菜单1中，设计参数对话框中涉及（ ）。
A. 地震信息
B. 总信息
C. 材料信息
D. 风荷载信息
E. 绘图参数
回答错误!对的答案： A B C D E
如下属于钢筋混凝土构件详图中绘制内容有（ ）。
A. 模板图
B. 预埋件详图
C. 材料用量表
D. 配筋图
E. 圈梁大样图
回答错误!对的答案： A B C D
普通在各类桥梁施工图中均应涉及图样有（ ）。
A. 桥位地质断面图
B. 桥梁总体布置图
C. 桥位平面图
D. 设计阐明
E. 桥梁构件构造图
回答错误!对的答案： A B C D E
绘制钢筋大样时，钢筋末端原则弯钩可以绘制成（ ）。
A. 135°
B. 180°
C. 45°
D. 90°
E. 60°
回答错误!对的答案： A B D
如下各项中属于对象捕获模式有（ ）。
A. 中点捕获
B. 端点捕获
C. 象限点捕获
D. 插入点捕获
E. 三分点捕获
回答错误!对的答案： A B C D
按照国家制图原则规定，施工图中可以选用图线宽度b有（ ）。
A. 0.5mm
B. 0.35mm
C. 1.4mm
D. 0.7mm
E. 1.0mm
回答错误!对的答案： A B C D E
如下命名中可作为建筑立面图名称有（ ）。
A. 正立面图
B. 东立面图
C. ①-⑩立面图
D. 侧立面图
E. 南立面图
回答错误!对的答案： A B C D E
CAD技术来源与发展，重要经历了如下哪几种时期：（ ）。
A. 准备酝酿期
B. 登峰造极期
C. 成熟完善期
D. 蓬勃发展期
E. 初步应用期
回答错误!对的答案： A C D E
在预应力钢筋布置图中，应标注预应力钢筋（ ）。
A. 型号
B. 间距
C. 数量
D. 编号
E. 长度
回答错误!对的答案： A B C D E
调用Line命令，可以绘制出（ ）。
A. 两端无限延伸直线
B. 一端无限延伸射线
C. 长度有限曲线段
D. 多条直线段首尾衔接构成闭合图形
E. 长度有限直线段
回答错误!对的答案： D E
如下大写拉丁字母中不可作为建筑轴线编号有（ ）。
A. O
B. I
C. P
D. J
E. Z
回答错误!对的答案： A B E
创立文字对象命令有（ ）。
A. Dtext
B. Mtedit
C. Ddedit
D. Mtext
E. Text
回答错误!对的答案： A D E
公路工程基本建设项目采用三阶段设计时，三阶段是指（ ）。
A. 施工图设计阶段
B. 方案设计阶段
C. 技术设计阶段
D. 初步设计阶段
E. 可行性研究阶段
回答错误!对的答案： A C D
在建筑剖面图中应当注写标高部位有（ ）。
A. 各层楼面
B. 室外地坪
C. 门窗洞口
D. 室内地坪
E. 屋面
回答错误!对的答案： A B C D E
基本构造图涉及（ ）。
A. 基本立面布置图
B. 基本详图
C. 基本剖面布置图
D. 基本施工组织图
E. 基本平面布置图
回答错误!对的答案： B E
AutoCAD顾客界面重要由（ ）和命令窗口构成。
A. 菜单栏
B. 标题栏
C. 状态栏
D. 绘图窗口
E. 工具栏
回答错误!对的答案： A B C D E
如下各项命令中可以绘制出“直线”类对象命令有（ ）。
A. Xline
B. Mline
C. Spline
D. Pline
E. Line
回答错误!对的答案： A B D E
AutoCAD 中可以创立和使用块有（ ）。
A. 动态块
B. 颜色块
C. 属性块
D. 外部块
E. 内部块
回答错误!对的答案： A C D E
桥梁总体布置图也可称为桥型布置图，由（ ）构成。
A. 立面图
B. 构造大样图
C. 纵剖面图
D. 平面图
E. 横剖面图
回答错误!对的答案： A D E
如下各项中可以执行倒直角操作对象有（ ）。
A. 2条相交直线
B. 2个圆
C. 2条圆弧线
D. 2个矩形
E. 2个椭圆
回答错误!对的答案： A D
AutoCAD 提供高档选取工具备（ ）。
A. 直接选取
B. 优化选取
C. 过滤选取
D. 迅速选取
E. 编组选取
回答错误!对的答案： C D E
如下各项命令中可以绘制出“曲线闭合”类对象命令有（ ）。
A. Rectang
B. Elipse
C. Polygon
D. Donut
E. Circle
回答错误!对的答案： B D E
构造详图惯用比例有（ ）。
A. 1:20
B. 1:200
C. 1:50
D. 1:100
E. 1:10
回答错误!对的答案： A C E
在AutoCAD 中可以设立如下渲染输出尺寸：（ ）。
A. 800×600
B. 1280×1024
C. 640×480
D. 1024×768
E. 320×240
回答错误!对的答案： A B C D E
MIDAS/Civil 中文版顾客界面涉及（ ）。
A. 主菜单
B. 模型窗口
C. 状态栏
D. 信息窗口
E. 工具栏
回答错误!对的答案： A B C D E
如下各命令中，属于Solidedit子命令有（ ）。
A. 抽壳
B. 清除
C. 剖切
D. 分割
E. 检查
回答错误!对的答案： A B D E
一套完整建筑施工图，普通应涉及（ ）。
A. 建筑平面图
B. 建筑详图
C. 建筑剖面图
D. 建筑立面图
E. 建筑总平面图
回答错误!对的答案： A B C D E
当某一图层处在（ ）状态时，该图层上对象不可被打印。
A. 冻结
B. 解冻
C. 打开
D. 关闭
E. 锁定
回答错误!对的答案： A D
AutoCAD 中提供精准制图辅助工具备（ ）。
A. 极轴追踪和正交
B. 捕获和栅格
C. 对象捕获
D. 对象捕获追踪
E. 动态输入
回答错误!对的答案： A B C D E
如下模块中，属于PKPM系列软件构造类模块有（ ）。
A. JCCAD
B. JLQ
C. FEQ
D. PMCAD
E. APM
回答错误!对的答案： A B C D
如下关于UCS论述中，对的有（ ）。
A. 在一种图形文献中，一次可同步创立各种UCS
B. 纯熟掌握UCS设立有助于顾客创立复杂三维图形
C. UCS坐标原点位置不能变化
D. UCS含义是顾客坐标系
E. UCS图标可以按二维样式显示，也可以按三维样式显示
回答错误!对的答案： B D E
应用“建模”子菜单可直接创立基本实体有（ ）。
A. 长方体
B. 圆柱体
C. 球体
D. 圆锥体
E. 圆环体
回答错误!对的答案： A B C D E
如下各项命令中可以绘制出“点”类对象命令有（ ）。
A. Line
B. Measure
C. Divide
D. Point
E. Arc
回答错误!对的答案： B C D
应用AutoCAD软件可创立得到三维模型涉及如下几种类型：（ ）。
A. 线框模型
B. 空间模型
C. 表面模型
D. 实体模型
E. 二维模型
回答错误!对的答案： A C D
AutoCAD图形文献管理命令涉及（ ）。
A. Zoom
B. Open
C. New
D. Pan
E. Save
回答错误!对的答案： B C E
在不同AutoCAD图形文献之间进行数据共享办法有：（ ）。
A. 使用Windows粘贴板复制及粘贴
B. 将整个图形文献作为外部参照附着到当前文献
C. 将整个图形文献作为外部块插入到当前文献
D. 创立并插入外部块
E. 使用AutoCAD设计中心
回答错误!对的答案： A B C D E
查询对象信息命令有（ ）。
A. Area
B. Dist
C. Massprop
D. List
E. Time
回答错误!对的答案： A B C D
调用1次Break命令，可实现对已有对象（ ）。
A. 合并
B. 3点打断
C. 2点打断
D. 1点打断
E. 分解
回答错误!对的答案： C D
如下哪些命令可创立出复杂三维实体：（ ）。
A. Loft
B. Helix
C. Sweep
D. Revolve
E. Extrude
回答错误!对的答案： A C D E
任一种AutoCAD图形对象上均有数量或多或少夹点。
错误
对的
回答错误!对的答案： B
顾客只能使用AutoCAD提供样板文献，不能自行创立。
对的
错误
回答错误!对的答案： B
面域是一种具备封闭边界二维区域，但内部不能有孔洞。
对的
错误
回答错误!对的答案： B
PKPM进行构造设计基本过程和其她有限元软件类似，可分为前解决、构造分析、后解决3个重要某些。
对的
错误
回答错误!对的答案： A
创立图案填充需要预先有一种封闭边界，然后在其内部进行填充。
错误
对的
回答错误!对的答案： B
内部块只能在本
