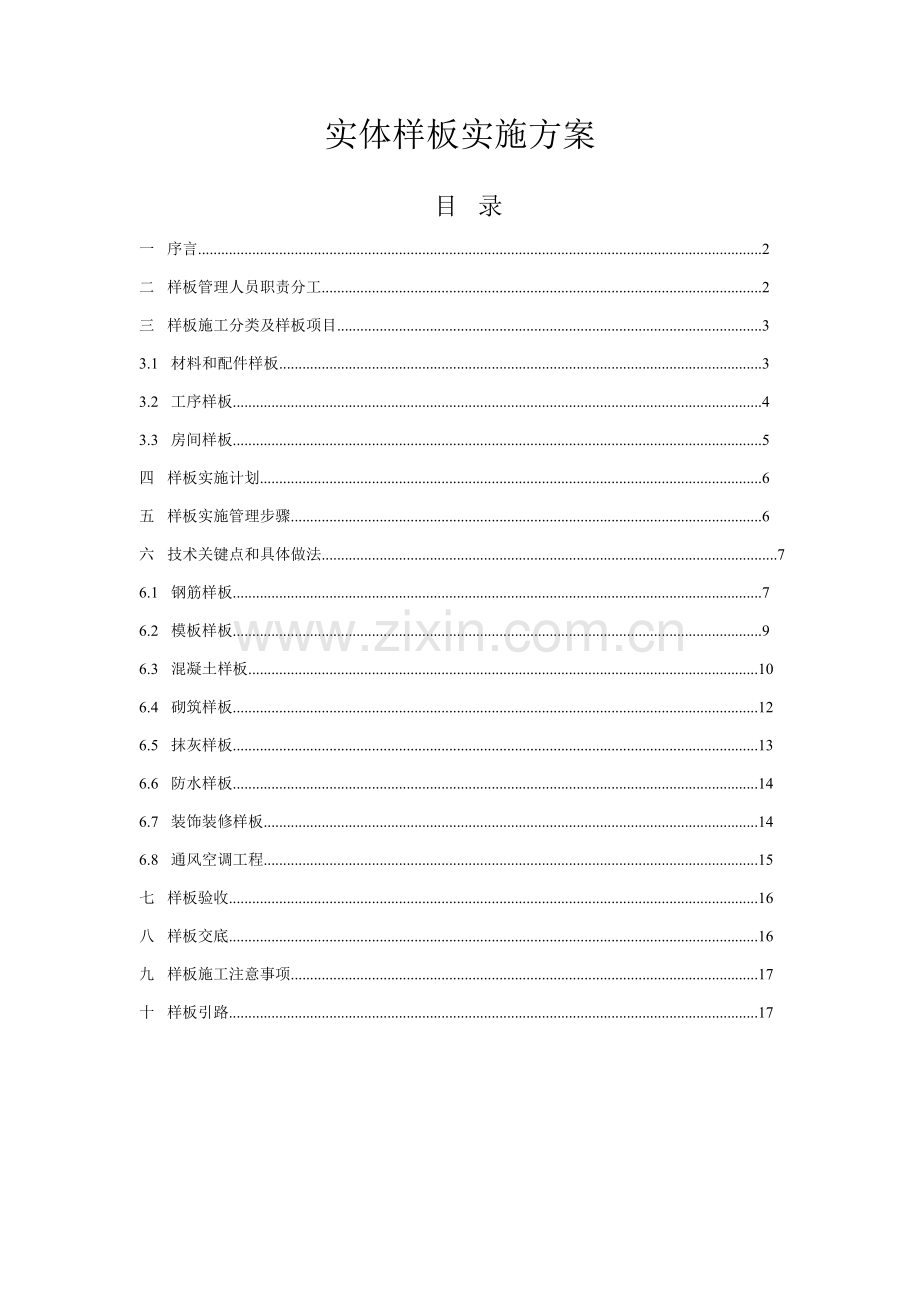

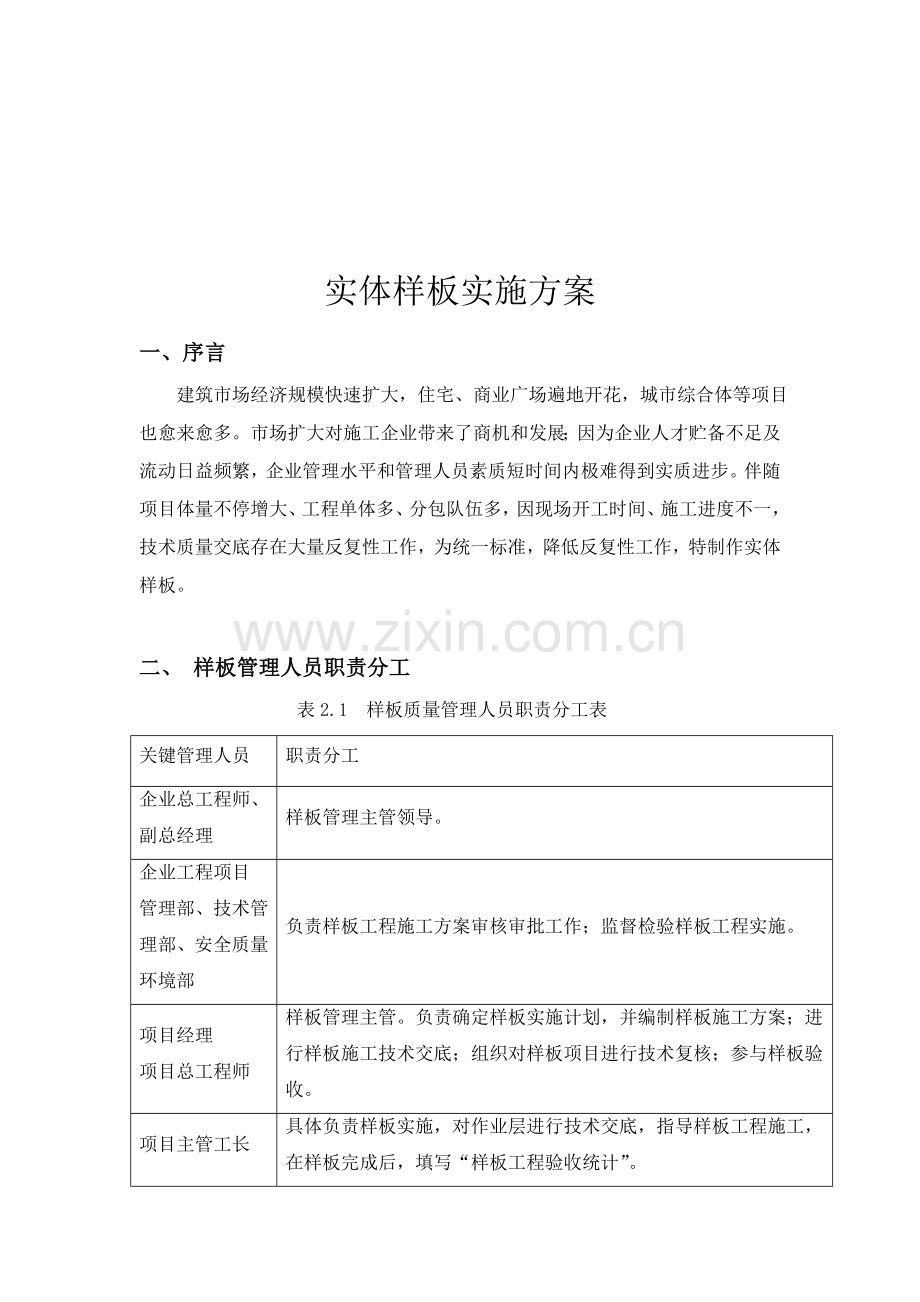

实体样板实施方案目 录一 序言.2二 样板管理人员职责分工.2三 样板施工分类及样板项目.33.1 材料和配件样板.33.2 工序样板.43.3 房间样板.5四 样板实施计划.6五 样板实施管理步骤.6六 技术关键点和具体做法.76.1 钢筋样板.76.2 模板样板.96.3 混凝土样板.106.4 砌筑样板.126.5 抹灰样板.136.6 防水样板.146.7 装饰装修样板.146.8 通风空调工程.15七 样板验收.16八 样板交底.16九 样板施工注意事项.17十 样板引路.17实体样板实施方案一、 序言 建筑市场经济规模快速扩大，住宅、商业广场遍地开花，城市综合体等项目也愈来愈多。市场扩大对施工企业带来了商机和发展；因为企业人才贮备不足及流动日益频繁，企业管理水平和管理人员素质短时间内极难得到实质进步。伴随项目体量不停增大、工程单体多、分包队伍多，因现场开工时间、施工进度不一，技术质量交底存在大量反复性工作，为统一标准，降低反复性工作，特制作实体样板。二、 样板管理人员职责分工 表2.1 样板质量管理人员职责分工表关键管理人员职责分工企业总工程师、副总经理样板管理主管领导。企业工程项目管理部、技术管理部、安全质量环境部负责样板工程施工方案审核审批工作；监督检验样板工程实施。项目经理项目总工程师样板管理主管。负责确定样板实施计划，并编制样板施工方案；进行样板施工技术交底；组织对样板项目进行技术复核；参与样板验收。项目主管工长具体负责样板实施，对作业层进行技术交底，指导样板工程施工，在样板完成后，填写“样板工程验收统计”。项目质检员具体负责样板项目标监督检验，参与样板验收；对施工现场制作实物质量样板和根据样板施工情况进行检验，立即纠正存在问题。三 样板施工分类及样板项目 工程样板关键分为：材料和配件样板、加工样板、施工工序样板、房间质量样板等。分不一样部位，对不一样阶段关键过程或特殊过程等实施样板做法。3.1 材料和配件样板在现场集中设置一处材料样板展示区，将工程用多种材料、配件集中展示，做为材料和配件进场验收依据和控制标准。材料样板展示区由“物资部、技术部、质量部、工程部、机电部”管理，伴随工程进展实施动态管理，立即补充材料、配件。材料样板展示区全部进行挂牌标识，并附有说明。表3.1 材料和配件样板辨识一览表分部分项工程材料和配件样板名称备注混凝土结构直螺纹套筒各规格型号钢筋多种尺寸马镫钢筋保护层垫块对拉螺栓对拉螺栓用垫片和3型扣PVC套管大板主次龙骨砌筑工程砌块多孔砖玻纤网格布中砂水泥电气开关、插座、线盒、线管、桥架水暖管件、接头、盘管3.2 工序样板工序样板是确保施工成活质量前提，直接决定了工程最终完工质量好坏，是工程样板管理关键组成部分。工序管理在施工过程中是动态，伴随工程进展，存在工序越来越多，不一样专业之间工序穿插施工等施工点多面广、管理难度大等现象。为了确保工序施工质量，建立由工程部、机电部、技术质量部共同组成工序质量管理控制小组，在工序第一次施工时，就根据规范严格控制质量，将第一次施工段或施工区做为工序样板，对全体工人进行教育，以工序实物向作业班组灌输施工标准和注意事项；工序样板各个施工过程要留存照片或录像，制作图板悬挂于本工序样板段或样板区醒目位置。表3.2 工序样板辨识一览表分部分项工程工序样板内容备注混凝土结构工程柱、剪力墙、梁、板、楼梯等钢筋制作、安装、固定依据项目主体施工难点及关键控制，合适，适量确定实体样板数量及部位、规格等。受力纵筋连接（焊接、机械连接等）外观质量模板安装中支撑体系、安装和加固方法、预防胀模、漏浆技术方法模板垃圾出口孔制作楼面柱根部清除浮浆、凿毛混凝土施工缝、后浇带、楼面收光处理及养护砌体工程墙体砌筑方法门窗洞口处理填充墙底部、顶部处理结构柱、圈梁、过梁处理配电箱及线槽、线盒细部位做法屋面工程屋面防水屋面排水屋面细部（包含出屋面构配件处） 防水工程屋面卷材防水层地下室底板及外墙卷材防水层卫生间防水层装饰装修工程外墙饰面内墙抹灰楼梯间细部内墙涂料建筑节能工程外墙岩棉保温板给排水工程穿楼板管道套管安装卫生间给排水支管安装屋面透气管安装管井立管安装建筑电气工程成套配电柜、控制柜安装照明配电箱安装开关插座、灯具安装电气、防雷接地线路铺设金属线槽、桥架铺设通风空调工程标准层风管制作安装风机盘管、风口、风阀、百叶安装风管、水管保温交叉施工样板需要制作实物质量样板其它工序、部位，依据工程进展临时安排。注：项目依据工程特点和质量控制难点及极易出现通病，确定适合自己项目标实体样板数量和分部分项工程及工序实体样板。3.3 房间样板房间样板是工程实体最终成活质量集中展现，是样板管理最关键一项。房间样板综合表现了材料样板、加工样板、工序样板等全部内容，同时也几乎包含了全部分项工程在内，比如“结构墙体，砌筑抹灰，水暖电气末端点位，外幕墙连接（外墙保温）、门（窗）框安装、面板、层间封修质量，天棚、墙面面层，卫生间内卫生洁具部署、排砖、地面标高和找坡、管线标高等，厨房燃气灶具部署、管线部署、排砖，房间门窗位置等是样板先行质量管理关键和关键。房间样板内容：混凝土现浇结构房间，砌筑、抹灰、门窗安装、机电安装末端点位部署房间，装饰装修样板间。四 样板实施计划工程实施前，依据工程设计内容编制样板实施计划，确定实施样板具体部位、分项工程名称、材料及构配件、制作时间、责任人等，使样板管理有目标、有计划、有组织得以实施。表4.1 样板实施计划表序号工程部位样板名称样板工作量制作时间责任人五 样板实施管理步骤表5.1 样板实施管理步骤实施步骤关键内容第一步方案策划每个分部分项工程样板实施前，由项目技术责任人组织编制具体样板施工方案，明确施工工艺、质量标准、注意事项。第二步方案深化设计对样板提前进行方案深化设计，形成排版图，固化施工工艺，确定实施标准。比如：钢筋工程；模板工程；砌筑工程；地下室防水工程；卫生间地面：洁具平面部署具体定位，管根处理，地面砖排砖，预埋管线标高等。第三步方案审核确定样板方案需经项目总工程师审核，项目经理审批，报企业审核、审批，同意后再做样板。第四步材料选样确定所选择施工材料，和工程施工材料相同。第五步样板施工过程监控挑选有经验、操作技能较强班组，严格根据技术标准、施工图设计文件和审批经过分项工程样板方案进行施工。关键部位、关键工序应分层解构，并附文字说明。样板施工过程中，根据工艺前后次序留存图片，做好文字统计。第六步样板点评方案修正质量样板施工完成，进行初验，并填写点评意见，对实施方案进行回顾和修正，对样板进行整改。第七步样板验收样板验收合格，要形成统计文件，并以样板标准做为大面积工程实施依据。在样板验收合格部位或构件要挂“验收合格标识牌”，并将实测实量结果标注于被测量构件上。隐蔽部分应用墨线标出，如楼面墙体内管线走向、板厚、混凝土强度、砌体砂浆强度、楼层净高、房间方正度等。第八步施工作业班组教育和交底样板验收合格后，项目总工程师组织对施工班组进行岗前培训，在现场做实物教育，并进行书面技术交底和签字确定；过程做好对应图片和文字统计。第九步工程实体参考样板全方面实施实施过程中，质量员应严格监督检验，偏差之处应立即督促立即整改，确保实体施工效果。六 技术关键点和具体做法6.1 钢筋样板表6.1 钢筋样板实施表项次示意图具体做法直螺纹套筒连接接头直螺纹套筒接头外露丝扣不得超出2扣，钢筋用扳手拧入顶紧；接头需进行做工艺检验，力学性能应满足机械连接通用技术规程要求，方可大面积加工；施工过程根据检验批数量进行抽检取样试验。马镫筋加工楼板用马镫筋采取C12钢筋焊接；马镫筋高度为板厚-保护层厚度之和-纵横向板筋直径之和；长度为800mm；柱钢筋绑扎采取预制订位筋，对柱主筋进行定位，确保钢筋位置正确；柱筋在混凝土浇筑前，包裹五彩布进行防污染保护。墙体钢筋绑扎先在距柱边50mm处安装竖向梯子筋，间距小于2m，拉线调平并用上中下三道水平筋临时固定，分档间距安放水平筋；在距墙模板上口100mm处竖向钢筋内侧放置水平梯子筋（可周转使用），和竖向钢筋绑牢；竖向梯子筋替换墙体钢筋使用；墙体钢筋全数绑扎，扎丝统一朝向墙内侧；墙体钢筋保护层控制使用保护层垫块和梯子筋控制墙体钢筋保护层厚度；垫块每间隔600mm部署一个；墙体钢筋绑扎时设置水平、竖向梯子筋，以控制保护层厚度、截面尺寸和钢筋位移，梯子筋端部刷防锈漆。6.2 模板样板表6.2 模板样板实施表项次示意图具体做法楼梯模板侧面及底板采取木板模，根据楼梯宽度、高度和长度，踏步步数来配制。为消除楼梯施工缝夹渣、项目上采取楼梯可抽板条式支模工艺：楼梯底板按标高一次支设，施工缝部位应设置在剪力最小1/3跨中；施工缝底板处形成活动可抽板条式清扫口，板条宽100mm；施工缝固定挡板应在有钢筋位置开槽让钢筋经过，确保钢筋位置正确；施工缝二次浇捣时，先将混凝土接口处垃圾全部冲洗洁净，在插上可抽板条式浇筑混凝土。这一施工工艺可确保施工缝接茬顺直、密实、无夹渣现象。楼板模板平台模板采取扣件式脚手架,上带可调头，调整可调头标高，使之在同一平面上，在可调头上先放置主龙骨，主龙骨采取两根钢管并排叠放，上面垂直于主龙骨方向放置次龙骨，次龙骨采取4595mm木方竖向放置，次龙骨间距为250mm，次龙骨上面铺设木胶板，四面用钉子固定在次龙骨上。板长边接头沿次龙骨方向部署，端头搭在木方上，接头处塞双面胶条。梁板后浇带模板后浇带模板支架预先设计，后浇带两侧、下部各设两排立杆，随满堂脚手架一同搭设，模板拆除时后浇带支架保留不拆除；后浇带模板粘贴海面条预防漏浆；模板下部用U托顶牢；6.3 混凝土样板表6.3 混凝土浇筑样板项次示意图具体做法墙体混凝土分层浇筑控制在500mm；浇筑前先铺一层和墙体混凝土同配合比水泥砂浆50mm厚，预防跑浆烂根现象发生；混凝土均匀对称浇筑，下层混凝土初凝前立即浇筑上一次层混凝土，预防出现冷缝。楼板混凝土楼板混凝土终凝前要进行二次抹压；拉线控制楼板混凝土标高；表面进行拉毛处理；梁柱头混凝土梁柱接头混凝土按柱子混凝土标号选择，梁板浇筑时需将此部位用钢丝网隔开，每段混凝土浇筑时先浇梁柱接头高标号混凝土，后浇梁板其它部位，浇捣要认真仔细。楼梯混凝土梯段混凝土自下而上浇筑。因为楼梯踏步采取封闭式模板，故在踏步面开门留洞。楼梯板混凝土和踏步混凝土一起浇筑，不停连续向上推进。楼梯混凝土宜连续浇筑完成。将施工缝位置留设楼梯段1/3范围内。在浇筑下次混凝土前，要进行凿毛处理，将表面松散石子和浮浆凿除根本。楼板施工缝弹墨线，用无齿锯沿墨线，将在混凝土板表面切齐，切割深度5mm左右，将施工缝进行凿毛处理，露出石子；混凝土浇水养护一般梁板墙养护时间不得少于7d；浇水遍数以混凝土表面保持湿润状态为准。成品保护混凝土浇筑成型后，采取5050mm板条，制作成阳角护角，水平方向沿柱子四面上下再钉两道板条用来固定；避免阳角被磕伤掉角现象，提升混凝土外观质量。6.4 砌筑样板表6.4 砌筑样板实施项次示意图具体做法砌筑墙体砌块提前2天浇水湿润；上下皮砌块竖向灰缝对中错开；楼层一面墙体应连续砌完，不留接槎；砌体灰缝应为812mm；灰缝砂浆饱满度95%；灰缝用PVC管进行勾缝处理；沿结构构件高度每隔400mm/600mm间隔设置拉拉结筋。过梁宽度大于300mm 门窗洞口设置钢筋混凝土过梁，过梁截面尺寸、配筋、支座长度应依据洞口宽度按设计要求采取。采取预制钢筋混凝土过梁时，支座处应设置混凝土垫块，安装时应坐砌砂浆。过梁两端搭于支座长度 250mm。过梁预制时，要振捣密实。腰梁砌体填充墙内设置混凝土圈梁：隔墙高超出4m时，应在半高或门洞上设置和柱或结构柱连接且沿墙全长贯通圈梁，外墙窗台上设一道；内墙圈梁宽度同墙厚，高度120mm，外墙高度180mm。结构柱依据深化图，确定结构柱位置和形状；结构柱位置植筋并绑扎钢筋，注意加密区长度；砌筑马牙槎依据砌筑边线，先退后进，进退尺寸为60mm；马牙槎高度200mm，上下垂直；马牙槎处粘双面胶带，模板用对拉螺栓固定，确保墙体不漏浆；模板只设高度一次到顶，在便于施工一次留置喇叭口；混凝土浇筑一次到顶，而且振捣密实，拆模后立即剔掉喇叭口混凝土。顶部灌细石混凝土填充墙砌至靠近梁、板底时，应留一定空隙，待填充墙砌筑完并最少间隔7d后，用细石混凝土灌封密实。6.5 抹灰样板表6.5 抹灰样板实施项次示意图具体做法内墙抹灰工艺为确保不一样墙体材料抹灰处不空鼓、开裂，增强基层粘结力，采取玻纤网格布施工工艺。（详见7.2.6.1：抹灰防空鼓、开裂技术做法）抹灰实测实量样板室内墙面柱面和门洞口阳角采取1:2 水泥砂浆做暗护角其高度不应低于2m 每侧宽度不应小于50mm； 用2m靠尺测量每面墙体平整度和垂直度；用油漆标注测量部位，将实测结果标注于墙面上。6.6 防水样板表6.6 防水样板实施项次示意图具体做法地下室顶板及地上屋面SBS卷材防水基层清理洁净、局部找平，转角处做R=50水泥砂浆圆角，用同直径PVC管抹压光圆；满涂冷底子油一道做为结合层；SBS卷材采取满粘法施工；卷材顺同一个方向粘贴，搭接宽度80mm；阴阳角处附加一层SBS卷材，向两边各返500mm宽； 卫生间丙纶布防水基层用水泥砂浆找平、压光，施工前将松散及异物清除洁净；阴阳角做成半径约10mm圆角；穿墙管线安装牢靠不得松动，接缝严密，收头圆滑；分两层涂刷，时间间隔以前一层涂膜干固不粘为准；管根部位附加多涂一道；涂层不得有裂纹、翘边、鼓泡、分层现象。6.7 装饰装修样板表6.7 装饰装修实施项次示意图具体做法石膏罩面墙面基层素水泥浆（ 内掺建筑胶）找平，基层应平整、坚实、牢靠，无粉化、起皮和裂缝；第一遍满刮、打磨：用2m靠尺先检验，要求刮薄，刮匀。干燥后，用砂纸磨平磨光； 第二遍满刮腻子及磨光：收缩裂缝不平处，重新修补，干燥后，打磨平整并清扫洁净；第三遍满刮腻子及磨光：不平整部位，再用腻子抹平，腻子干燥后，再打磨平整，清扫粉尘。刷第一遍涂料：搅拌均匀后，用排刷涂刷，要求无漏刷、无显著接槎，同一独立面应用同一批号涂料漆。第二、三遍涂料、磨光，控制方法同第一遍。应涂饰均匀、粘结牢靠，不得漏涂、透底、起皮和掉粉。颜色应均匀一致；不许可出现泛碱、咬色、流坠、疙瘩现象；表面无砂眼、无刷纹；装饰线、分色线直线度许可偏差为1mm。地砖提前做好选砖工作，拆包后块块进行挑选，长、宽、厚不得超出土1mm，平整度用直尺检验，不得超出0.5mm。外观有裂缝、掉角和表面上有缺点剔出，并按花型、颜色挑选后分别堆放。将混凝土基层上杂物清理掉，用钢丝刷刷净浮浆层。基层有油污时，用10火碱水刷净，并用清水立即将其上碱液冲净。在清理好基层上，浇水洇透，撒素水泥面用扫帚扫匀，随扫浆随铺灰。楼梯间细部楼梯间阴阳角方正，采取石膏腻子找平、找方；楼梯底部滴水线阴、阳角顺直，滴水线宽度40mm、高度10mm；无缺楞掉角和毛刺现象；滴水线槽内颜色应用深色油漆涂刷； 6.8 通风空调工程表6.8 通风空调工程项次示意图具体做法标准层风管制作安装制作风管和配件表面应平整，圆弧均匀，纵向接缝应错开，咬口缝应紧密，宽度均匀。风管采使用方法兰连接，法兰用角钢制作，风管和法兰采取翻边铆接，翻边尺寸为69mm，翻边平整不得有孔洞。风管安装位置、水平度、垂直度满足验收规范要求。标准层水管安装管道安装应平整、顺直，管道、金属支架和设备防腐和涂漆应附着良好，无脱皮、起泡、流淌和涂缺点。风机盘管风口风阀百叶安装风机盘管安装满足水平坡度控制要求；风口安装应横平竖直，表面平整，多种风口面应和顶棚平行，同类型风口应对称分布，同一方向风口，其调整装置应在同一侧；风阀安装在便于操作部位，且安装在迎风侧一面；百叶安装横平竖直，满足验收规范要求。风管水管保温保温材料符合相关设计要求，保温前应清除风管表面油污和灰尘，然后每隔250300mm 固定一个保温钉，保温钉固定12h 后，用卡子固定保温棉，保温风管接缝、孔洞须填满保温棉，并用铝箔胶带加以覆盖。七 样板验收样板完成后，对样板进行检验，对于关键部位和需关键关注问题要侧重检验，依据检验意见，落实整改，直至达成要求方可进行样板验收。八 样板交底1. 制作样板前，应由项目技术责任人组织进行施工技术交底；2. 样板实施后交底：在施工现场充足区域设置样板集中展示区，展示独立制作质量样板，建筑材料和配件样板，和文字说明材料等，使技术交底和岗前培训内容能比较直观、清楚，易于了解掌握，并提供直观质量检验和质量验收判定尺度。3. 实物质量样板应符合相关技术规范和施工图设计文件要求，质量样板需经施工企业相关部门或项目技术责任人复核确定，方可用于技术交底、岗前培训和质量验收。4. 样板经确定后，技术责任人对施工班组进行交底和岗前培训，交底、培训过程应有对应统计。进行专业分包工程，总包和专业施工单位均应签字确定。九 样板施工注意事项（1）样板施工前各部位作法已确定，各材料已按进度要求合格进场，现场见证取样送检合格。（2）样板集中展示部位需将各操作规程、质量管理制度、方法、安全施工注意事项全部挂牌上墙。（3）样板验收合格部位或构件要挂“验收合格标识牌”，并将实测实量结果标注于被测量构件上。（4）样板施工完成后应将各部位构件作法具体标注在构件上，隐蔽部分应用墨线标出，如楼面墙体内管线走向、板厚、砼强度、砌体砂浆强度、楼层净高、房间方度等等。（5）施工过程中应立即搜集样板施工、图片、影像资料，立即办好全部隐蔽验收手续，确保有案可查，施工完成后可制作幻灯片作为后期施工交底资料。（6）施工过程中应做好现场文明施工工作，做到工完场清，现场无垃圾、杂物、无剩下材料，并派专员进行日常维护。十 样板领路在样板集中展示部位设置班前讲评台，经过讲评台，向工人灌输住宅质量通病防治及安全文明管理意识及方法，现场依据样板进行技术交底。同时，依据样板施工搜集施工、图片、影像资料，制作幻灯片，利用空余时间组织培训，经过投影仪配合向项目管理人员进行施工技术交底。
