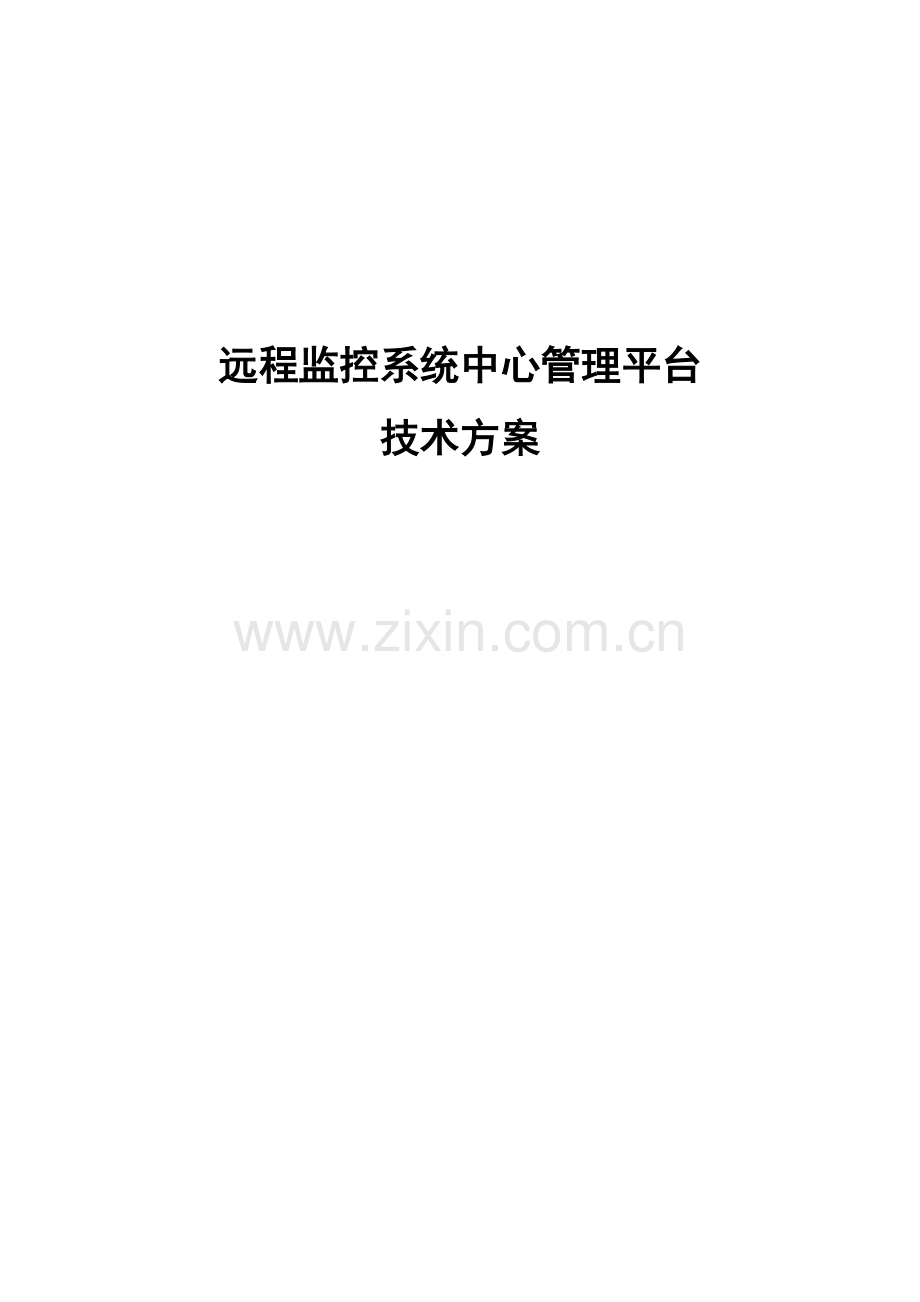

远程监控系统中心管理平台
技术方案

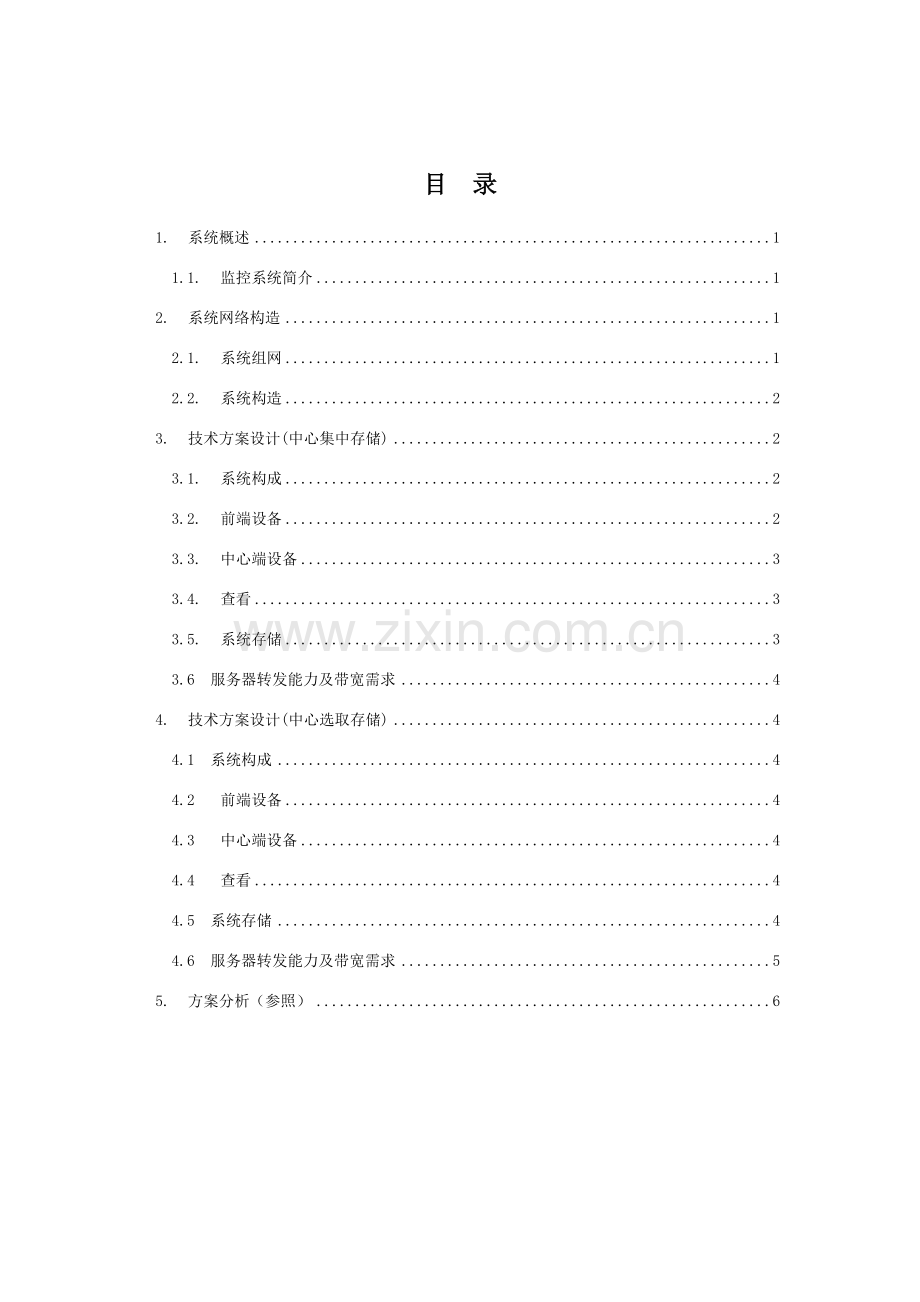

目 录
1. 系统概述 1
1.1. 监控系统简介 1
2. 系统网络构造 1
2.1. 系统组网 1
2.2. 系统构造 2
3. 技术方案设计(中心集中存储) 2
3.1. 系统构成 2
3.2. 前端设备 2
3.3. 中心端设备 3
3.4. 查看 3
3.5. 系统存储 3
3.6 服务器转发能力及带宽需求 4
4. 技术方案设计(中心选取存储) 4
4.1 系统构成 4
4.2 前端设备 4
4.3 中心端设备 4
4.4 查看 4
4.5 系统存储 4
4.6 服务器转发能力及带宽需求 5
5. 方案分析（参照） 6

1. 系统概述
1.1. 监控系统简介
远程视频监控集中管理平台即多平台来实现监控系统。整套系统基于互联网而运营，通过在前端安顿摄像机采集图像，并将采集视频画面经中心解决后，通过互联网（或其她专网）传播，让手机、电脑等终端可以远程、实时查看监控视频，中心服务器存储数据。
Ø 随时随处实时观看
用于可以随时随处通过网络理解现场状态、掌握监控区域实时状况。
Ø 安全访问操作简便
通过电脑、3G手机等平台监控，客户端软件操作简朴，以便使用，支持多终端和多人同步监控访问。
Ø 设立服务中心
通过中心存储设备将各地视频信号集中管理，视频文献本地短时间存储，由中心存储服务器做永久存储。对后来资料调用、参阅提供稳定平台。
2. 系统网络构造
2.1. 系统组网
实现手机端、电脑端等平台查看视频监控需在监控系统中配备视频管理服务器、流媒体服务器，并安装相应视频管理平台软件、适配服务软件、流媒体转发软件来实现远程视频监控功能。
架设中心管理平台，提高网络带宽，增长系统稳定性，远程监看效果流畅性，并且实现所有视频远程集中存储，为集中管理提供资源。
PC端监控系统监控中心显示设备连接服务器观看监控视频，手机端和PC端系统前端构造相似。
项目监控系统分布：北京、大连、重庆、湖南。监控中心设立在大连机房，其她各地区（北京、重庆、湖南等）监控信号由硬盘录像机汇集通过互联网连接到大连总机房流媒体服务器。
通过流媒体服务器转发，满足多平台同步访问，并且一定限度减少网络资源占用。客户可以通过电脑、手机等终端平台登录软件查看监控图像。

2.2. 系统构造
前端摄像机先完毕视频采集，把采集视频信号通过Internet网传到流媒体服务器。大连监控中心管理平台从流媒体服务器中获取监控信息，可以进行查看监控视频及控制云台等操作。PC电脑顾客和手机顾客安装客户端软件可以使用顾客名密码访问流媒体服务器IP地址观看监控信息。监控中心需要提供固定外网IP地址，且每个区域硬盘录像机需配备一种固定外网IP。
3. 技术方案设计(中心集中存储)
3.1. 系统构成
Ø 构成某些
前端：摄像机、硬盘录像机；
后端：流媒体服务器、平台管理服务器；
查看：PC电脑、智能手机；
软件系统：视频管理平台软件、适配服务软件、流媒体转发软件等。
网络资源。
3.2. 前端设备
各区域项目依照各自项目特性结合《项目远程监控及考勤管理系统方案》配备安装监控摄像机，硬盘录像机及网络资源。
3.3. 中心端设备
监控中心以平台软件为核心，基于网络全数字化信息传播和管理系统。结合视频压缩技术、网络通讯技术、计算机控制技术、流媒体传播技术，采用模块化软件设计理念，以组件模块方式实现；以网络集中管理和网络传播为核心，完毕信息采集、传播、控制、管理和储存全过程，可以架构在各种专网/局域网/城域网/广域网之上。实现监控联网、集中管理，授权顾客可在网络任何计算机上对监控现场实时监控。
中心管理监控平台分为四大模块：
1. 管理服务器：系统核心业务服务器。负责解决监控业务逻辑及设备管理，进行权限等控制，向设备执行查询配备命令，向设备发送操作命令，收集设备网管信息。
2. 流媒体转发服务器：负责从设备获取视频数据，以原则流媒体合同转发给客户端、存储服务器、上级转发服务器、上级存储服务器等。实现媒体数据一对多、多对多转发。
3. 客户端模块：是最后呈当前顾客面前，供顾客操作使用模块，客户端通过与各个服务组件进行通讯，用于实现电子地图、显示实时视频和回放录像、控制云台镜头动作等监控操作，以及配备电子地图、外部设备及顾客权限等管理功能。
4. 手机监控模块：即运用手机作为监控工具，运用智能手机及中华人民共和国3G网络无处不在无线网络，监控远程实时发生状况；
3.4. 查看
通过PC端监看视频，可采用单路画面和多路画面浏览模式。平台客户端软件，更直观、更容易操作。访问端提供足够网络资源，可同步流畅监看多路画面。
手机监看监控视频项目，由于最后终端为手机，受手机屏幕大小、及手机性能等因素，不会采用高清数字图像，必然要采用适合手机辨别率图像。前端摄像机把采集到视频信号传到流媒体服务器，手机顾客和PC端都是从流媒体服务器获取监控信息。
3.5. 系统存储
存储分为项目存储和中心存储两个某些。
1）项目存储：
依照项目摄像头配备硬盘空间，至少满足24小时全天候存储1个月以上，磁盘存储满了自动覆盖旧文献。
2）中心存储：
监控中心平台具有监控视频存储功能，大连中心机房采用集中存储方式，存储采用24小时实时上传存储，将项目一切信息收入资料库。
保证项目本地视频资料清除后，中心资料库仍可以调阅以往有关信息。
3）存储空间计算
1路视频按512Kbps码流计算，存储1个月数据总量225M X 24小时 X30天÷1024M＝159G。
按照32点位计算，每月存储空间32X159=5T
3.6 服务器转发能力及带宽需求
前端摄像机采用普清图像且同步观看，各地区所需带宽状况为（宽带为远程监控独享,电信或者联通为第一选取）：
中心
中心服务平台：（专线）20M(下载速率≥2.56M,上传速率≥2.56M)
区域项目
北京地区：64K*10（路）=10M(上传速率≥1M)
大连地区： 10（路）已安装长城宽带（50M）
重庆地区：64K *6（路）=8M(上传速率≥512K)
湖南地区：64K *6（路）=8M(上传速率≥512K)
4. 技术方案设计(中心选取存储)
4.1 系统构成
（同中心集中存储方案）
4.2 前端设备
（同中心集中存储方案）
4.3 中心端设备
（同中心集中存储方案）
4.4 查看
（同中心集中存储方案）
4.5 系统存储
存储分为项目存储和中心存储两个某些。
1）项目存储：
依照项目摄像头配备硬盘空间，至少满足24小时全天候存储1个月以上，磁盘存储满了自动覆盖旧文献。
2）中心存储：
监控中心平台具有监控视频存储功能，大连中心机房采用选取存储方式。
依照项目进展，施工进度核心节点随时选取存储影像资料，过滤某些闲置、无参照价值影响资料。
按照时间设定固定期间视频资料存储，提前制定好筹划安排，结合工期筹划将录像时间定格在核心节点区间。
减少空间存储大小，减少资源占用，对网络配备规定相对减少，提高可控性，减少成本费用。
保证项目视频资料清除后，中心资料库可以调阅核心节点视频资料。
3）存储空间计算
1路视频按512Kbps码流计算，每小时数据总量225M。
每天选用4小时，每月存储空间为0.9T（每天每区域12小时上传完毕）
北京地区：10X4X225÷1024=9G/天
大连地区：10X4X225÷1024=9G/天
重庆地区：6X4X225÷1024=5.5G/天
湖南地区：6X4X225÷1024=5.5G/天
4.6 服务器转发能力及带宽需求
前端摄像机采用普清图像且同步观看，各地区所需带宽状况为（宽带为远程监控独享）：
中心
中心服务平台：8M
区域项目
北京地区： 6M
大连地区： 已安装长城宽带（50M）
重庆地区： 6M
湖南地区： 6M

5. 方案分析（参照）

远程监控管理系统中心管理平台建立
序号
重要功能
方案一
方案二
阐明
1
本地存储
可执行
可执行
方案一：全面执行远程管理规定项目视频所有列入资料库，保证项目进度记录持续性。
方案二：达到了远程监控作用，但较方案一减少了存储规定，视频记录不够全面，对于项目历史记录选取核心行节点或其她存储，相对方案一减少了某些成本。
系统都具备扩展性，依照需要调节管理模式。
2
中心建立存储、流媒体转发
实时存储
选取存储
3
授权操控管理
可执行
可执行
4
监看：本地\远程PC\远程手机
可执行
可执行
5
扩展性
可扩展
可扩展

远程监控管理系统中心管理平台建立
序号
重要配备
规定阐明
单位
参照费用
中心集中存储
中心选取存储
1
平台软件
用于局域网或公网远程访问控制，管理设备和其她模块核心模块，涉及设备管理、回放、预览、电视墙等功能（海康客户端）。
套
-
-
2
平台服务器
监控平台软件支持，流媒体转发平台软件支持，视频存储平台软件等。
台
29,640
29,640
3
存储阵列（含管理软件）
录像服务器，用于存储和备份录像，集用于设立远程自动录像筹划、存储，标配存储空间满足50个监控点最低2个月存储需求，存储空间满盘后更换新存储硬盘。
台
16,000
16,000

小计

45,640
45,640
4
硬盘
（每月费用）
服务器专用
块
9,180
3,060

小计

5
中心网络
20M/10M
年
10,000
80,000
6
区域网络
各区域公司按规定提供

小计

10,000
80,000
