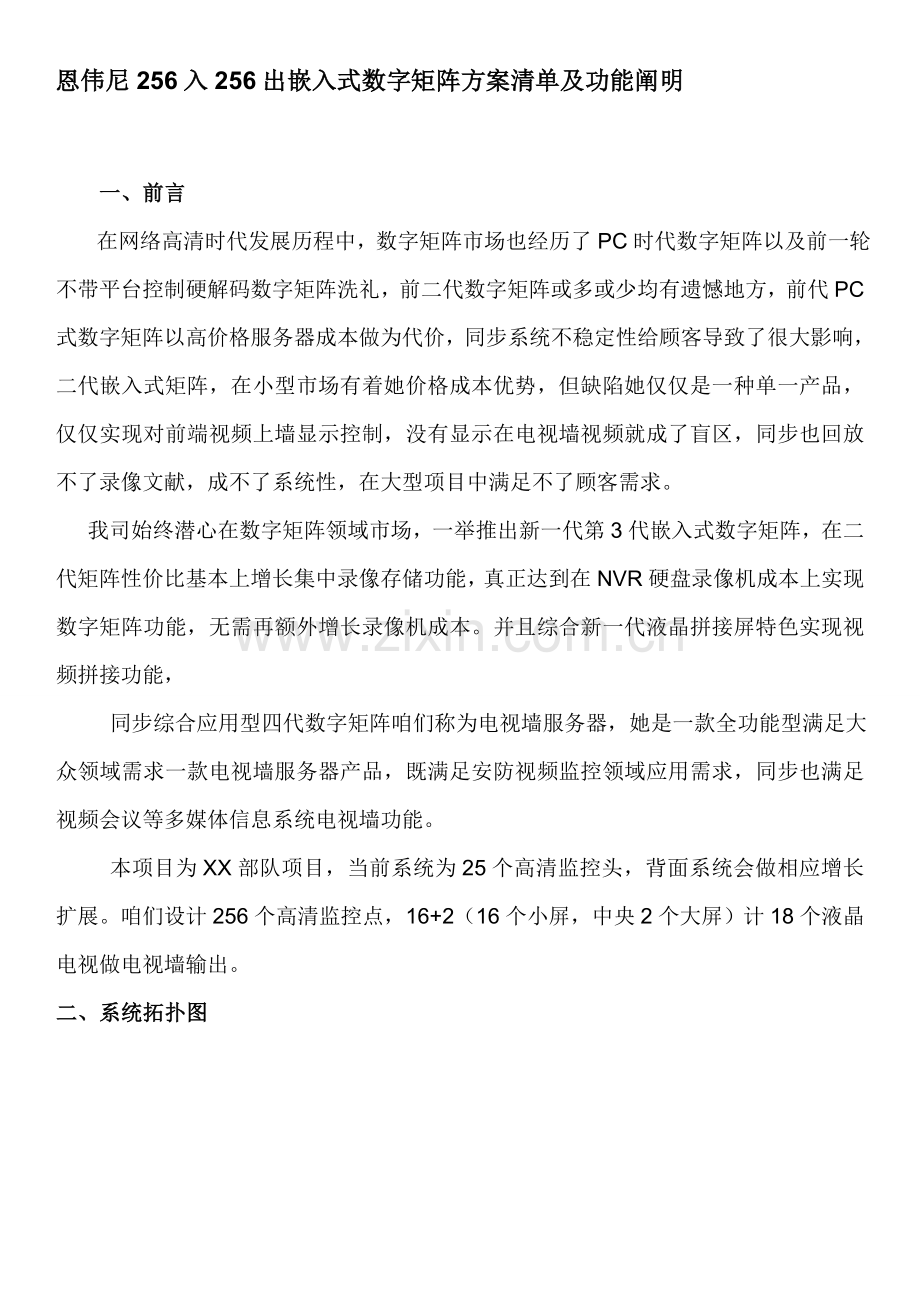

恩伟尼256入256出嵌入式数字矩阵方案清单及功能阐明

一、前言
      在网络高清时代发展历程中，数字矩阵市场也经历了PC时代数字矩阵以及前一轮不带平台控制硬解码数字矩阵洗礼，前二代数字矩阵或多或少均有遗憾地方，前代PC式数字矩阵以高价格服务器成本做为代价，同步系统不稳定性给顾客导致了很大影响，二代嵌入式矩阵，在小型市场有着她价格成本优势，但缺陷她仅仅是一种单一产品，仅仅实现对前端视频上墙显示控制，没有显示在电视墙视频就成了盲区，同步也回放不了录像文献，成不了系统性，在大型项目中满足不了顾客需求。
      我司始终潜心在数字矩阵领域市场，一举推出新一代第3代嵌入式数字矩阵，在二代矩阵性价比基本上增长集中录像存储功能，真正达到在NVR硬盘录像机成本上实现数字矩阵功能，无需再额外增长录像机成本。并且综合新一代液晶拼接屏特色实现视频拼接功能，
同步综合应用型四代数字矩阵咱们称为电视墙服务器，她是一款全功能型满足大众领域需求一款电视墙服务器产品，既满足安防视频监控领域应用需求，同步也满足视频会议等多媒体信息系统电视墙功能。
本项目为XX部队项目，当前系统为25个高清监控头，背面系统会做相应增长扩展。咱们设计256个高清监控点，16+2（16个小屏，中央2个大屏）计18个液晶电视做电视墙输出。

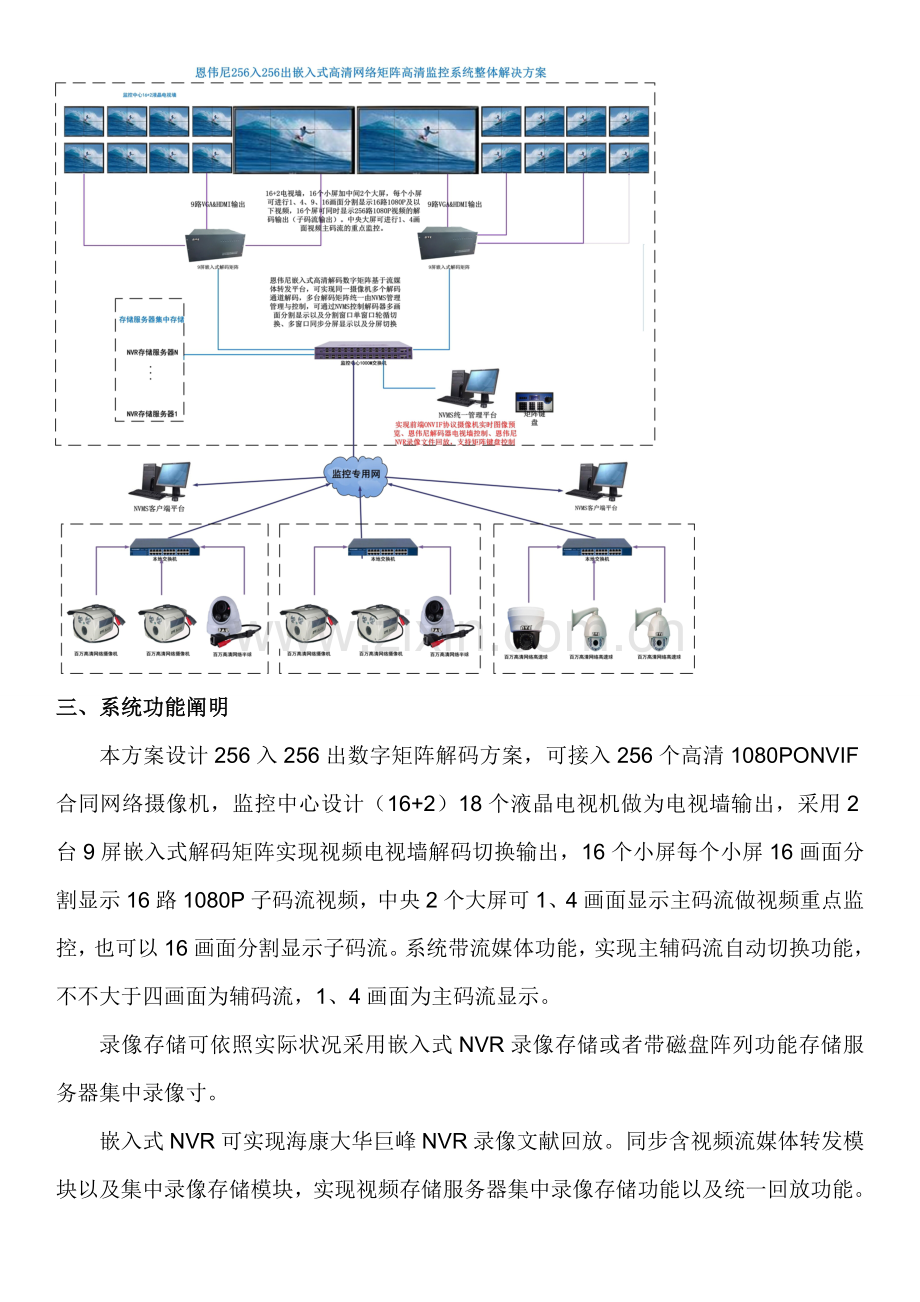

二、系统拓扑图

三、 系统功能阐明
本方案设计256入256出数字矩阵解码方案，可接入256个高清1080PONVIF合同网络摄像机，监控中心设计（16+2）18个液晶电视机做为电视墙输出，采用2台9屏嵌入式解码矩阵实现视频电视墙解码切换输出，16个小屏每个小屏16画面分割显示16路1080P子码流视频，中央2个大屏可1、4画面显示主码流做视频重点监控，也可以16画面分割显示子码流。系统带流媒体功能，实现主辅码流自动切换功能，不不大于四画面为辅码流，1、4画面为主码流显示。
录像存储可依照实际状况采用嵌入式NVR录像存储或者带磁盘阵列功能存储服务器集中录像寸。
嵌入式NVR可实现海康大华巨峰NVR录像文献回放。同步含视频流媒体转发模块以及集中录像存储模块，实现视频存储服务器集中录像存储功能以及统一回放功能。
四、第三代嵌入式数字矩阵界解码矩阵典型特性及两种典型应用方案
1、 解码矩阵典型应用方案一：NVR+嵌入式解码矩阵集中录像存储集中解码方案；
如下图1，常规型整体解决方案，通过我司矩阵，平台通过添加NVRIP地址，实现NVR图像预览以及录像文献回放。通过通过添加解码矩阵IP地址，添加虚拟电视墙，对前端摄像头及后端电视墙屏幕进行虚拟编号，来实现视频切换控制。

（图1 嵌入式NVR+解码矩阵 中小型项目典型应用直接NVR录像+解码矩阵解码上墙）

2、 解码矩阵典型应用方案二：磁盘阵列流媒体存储服务器+嵌入式解码矩阵集中录像存储集中解码方案；

（图2 流媒体磁盘阵列+解码型数字矩阵方案 300路以上大型项目应用）

流媒体型磁盘阵列+解码型数字矩阵;

16盘位流媒体磁盘阵列服务器+9屏解码型数字矩阵； 24盘位磁盘阵列+9屏解码型数字矩阵是咱们最惯用方案。
16盘位流媒体磁盘阵列存储服务器容量：
32路1080P 4M码流存储一种月，带宽：4*32=128M；
48路960P 3M码流存储一种月，带宽：3*48=144M；
64路720P 2M码流存储一种月，带宽：2*64=128M；

24盘位流媒体磁盘阵列存储服务器容量：
48路1080P 4M码流存储一种月，带宽：4*48=192M
96路720P 2M码流存储一种月，带宽：2*96=192M

流媒体存储服务器及存储型数字矩阵都是基于千兆网口，但实际在总线控制中，会占用带宽，咱们以对半开，在50%带宽500M基本上再40%带宽量即200M用在视频存储流量带宽都是足足有余。后端平台可以添加流媒体存储服务器IP地址，指定视频存储途径及录像存储筹划；调看存储录像文献功能。

3、 解码矩阵典型应用方案三：分布式NVR本地存储+中心磁盘阵列流媒体存储服务器集中录像存储+嵌入式解码矩阵集中录像存储集中解码方案；

合用于多级联网监控项目，如分公司总公司类监控项目，NVR放置分公司做本地录像存储，同步总公司做集中录像存储备份。

4、 存储型数字矩阵典型应用方案四：存储型数字矩阵带集中录像存储解码输出功能；

（图1 存储型数字矩阵方案 中小型项目应用直接数字矩阵录像存储解码拼接上墙）

存储盘位选型：
4M码流1路视频存储1个月所占硬盘容量：
4Mbit/8byete*60s*60m*24H*30d/1024G≈1265G
16路4M码流视频如1080P视频录像一种月需要21T,7块3TB硬盘（当前3TB硬盘最为稳定），可选8盘位存储设备；

3M码流1路视频存储1个月所占硬盘容量：
3Mbit/8byete*60s*60m*24H*30d/1024G≈95G
24路3M码流视频如960P视频录像一种月需要23T,8盘位存储设备刚好；

2M码流1路视频存储1个月所占硬盘容量：
2Mbit/8byete*60s*60m*24H*30d/1024G≈633G
32路2M码流视频如720P视频录像一种月需要20T容量，可选8盘位存储设备。

综上来看，8盘位存储设备可分别满足存储16路1080P视频一种月；24路960P视频存储一种月；32路720P存储一种月。固然您可以选取减少码流来满足视频存储时间需求。
8盘位性价比高都是内置硬盘，人们可以想象跟评估下得出，普通在200路以内系统里头，手动打开机箱盖装个5-6台机器，手动拧螺丝装上40-60个硬盘是能接受，但如果超过了200路视频项目如果还是采用这种内置硬盘存储设备话，维护工作量是非常大，并且存储数据也不安全。200路如下视频项目同步在造价跟性价比产品选取空间上这种内置硬盘设备也是不错。如果采用服务器架构热插拔磁盘阵列系统就会显得造价高出了不少。

因而我司8盘位存储型嵌入式数字矩阵就更显得性价比突出了。。。。。。。个中寓意人们慢慢体会，在此不多说！人们再仔细看下系统拓扑构造图。
不需要NVR了，直接用咱们8盘位存储型数字矩阵接上屏幕就可以实现全网256路视频在屏幕上任意画面分割，任意窗口显示，任意拼接显示。
存储型数字矩阵方案都是在存储为主码流基本上实现视频显示主辅码流自动切换， 系统基于ONVIF合同流转发流媒体功能来实现视频集中录像存储以及解码输出，相比前二代矩阵有着不可比拟优势。

五、嵌入式数字矩阵功能简介及详细阐明

六、本项目256入256出嵌入式解码数字矩阵系统设备清单及成本核算

NVE网络视频监控系统数字矩阵系统设备清单及不含税成本核算 （系统总计256路1080P像素监控点上18块液晶屏）
序号
产品名称
型号
规格参数
数量
单位
单价（不含税）
总价
备注
1
1080P 高清网络摄像机

1）1920*1080P图像辨别率，25帧每秒码流；
2）嵌入式RTOS设计,双核32位DSP(Hi3518C),纯硬压缩,看门狗；
3）支持原则High Profile H.264视频压缩，支持双码流；
4）支持ONVIF/PSIA等国际原则；
5）产品体积小，集成度高，功耗小，可安装于各种场合，便于组网；
6）功能齐全：支持WEB配备,支持OSD,支持实时视频传播,支持移动侦测，支持移动侦测报警后中心提示和画面弹出联动;支持JPEG抓图；
7）远程功能：支持云服务穿透功能，轻松实现各种网络穿透，一步即可实现远程监控、本地及手机远程操作以便。
256
台

0

2
NVR硬盘录像机

3
9屏1080P嵌入式高清解码数字矩阵
NVE-NVUS0916
模块化插槽构造，单机箱装8块高清解码卡，通过ONVIF合同解码前端高清网络摄像机视频；9路VGA/HDMI输出上9个液晶单元，每个单元可1、4、8、16画面分割，可同步解码8*5M/16*3M/16*1080P高清图像（1、4画面主码流，4画面以上辅码流显示，8画面宽屏显示，宽屏为主码流显示，小屏为辅码流显示），流媒体管理平台，单机含流媒体转发模块，解码卡解码图像通过流媒体转发过来，有效减少整个系统网络带宽压力，多机无缝级联，统一由NVMS管理平台统一管理与控制。流媒体管理平台同步可以回放海康、大华、恩伟尼NVR录像文献。
2
台

4
统一操作平台管理软件
NVMS主控
实现系统所有设备统一编号，筹划录像，自动切换设立，权限控制，操作日记等后台管理，群组切换、同步切换、程序切换设立及指令执行，所见即所得电视墙管理，实时音视频预览及历史视频回放控制.本项目授权256个监控点，超过某些需单独收取软件注册费。
1
套
配送
0

5
统一操作平台管理软件
NVMS分控软件

5
套
赠送
0

6
主控电脑

安装NVMS统一管理软件，主板上要带RS232口,I7系列CPU,4G内存,1G以上独立显卡，500G硬盘.Windows操作系统
1
台
自配
0

7
矩阵三维键盘
NVE-IPK03
三维矩阵键盘，顾客视频切换控制以及云台控制
1
台
￥1,200.00
1200

8
液晶显示单元

18
单元

9
电视墙柜子

铝合金落地支架，包边带柜子
12
单元

￥0.00

10
操作台

11
总控中心互换机

24口1000M互换机
若干
台

12
LED字幕屏

总计（不含税价格）

￥19,200.00
