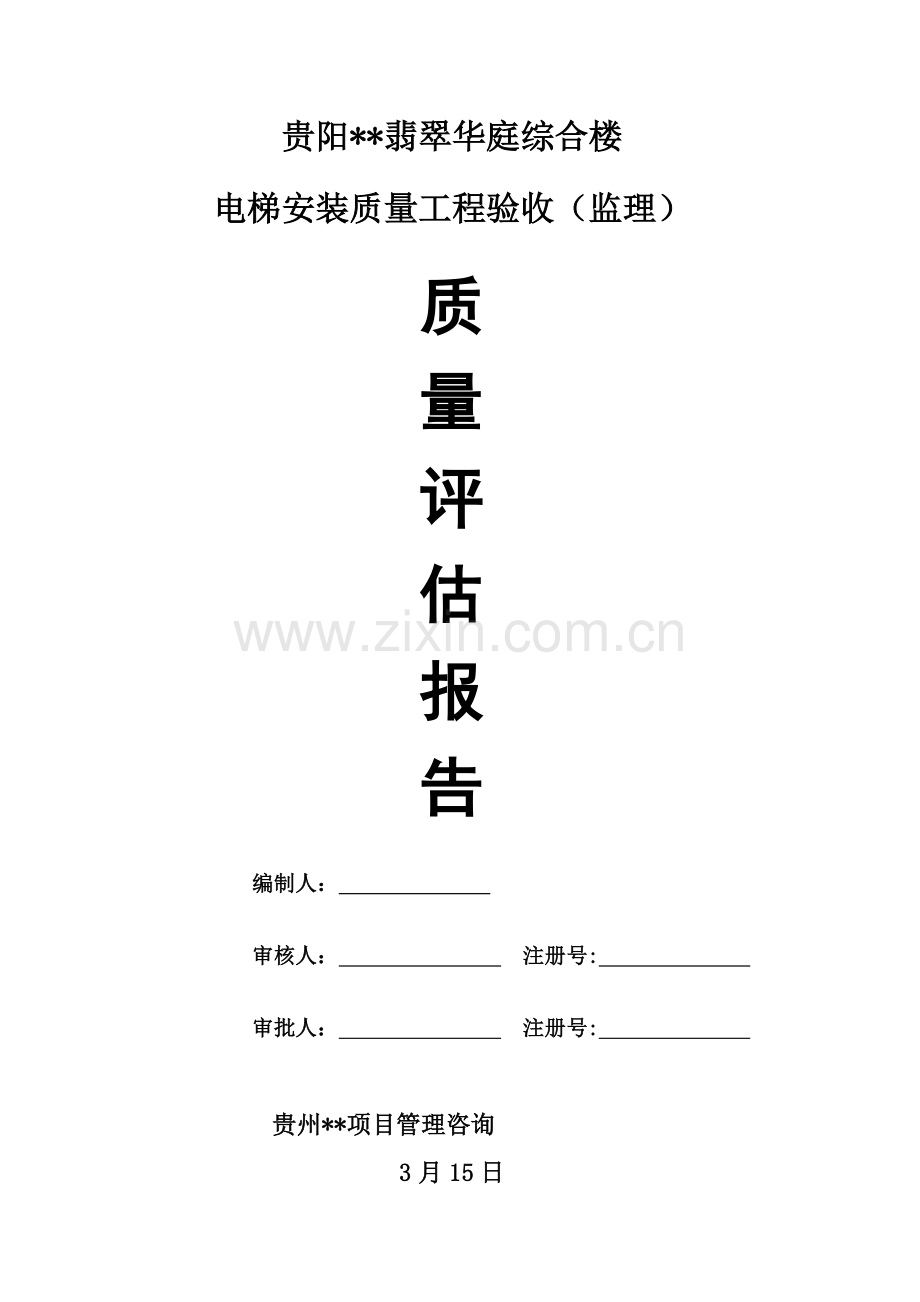

贵阳**翡翠华庭综合楼

电梯安装质量工程验收（监理）

质
量
评
估
报
告

编制人：

审核人： 注册号:

审批人： 注册号:

贵州**项目管理咨询
3月15日

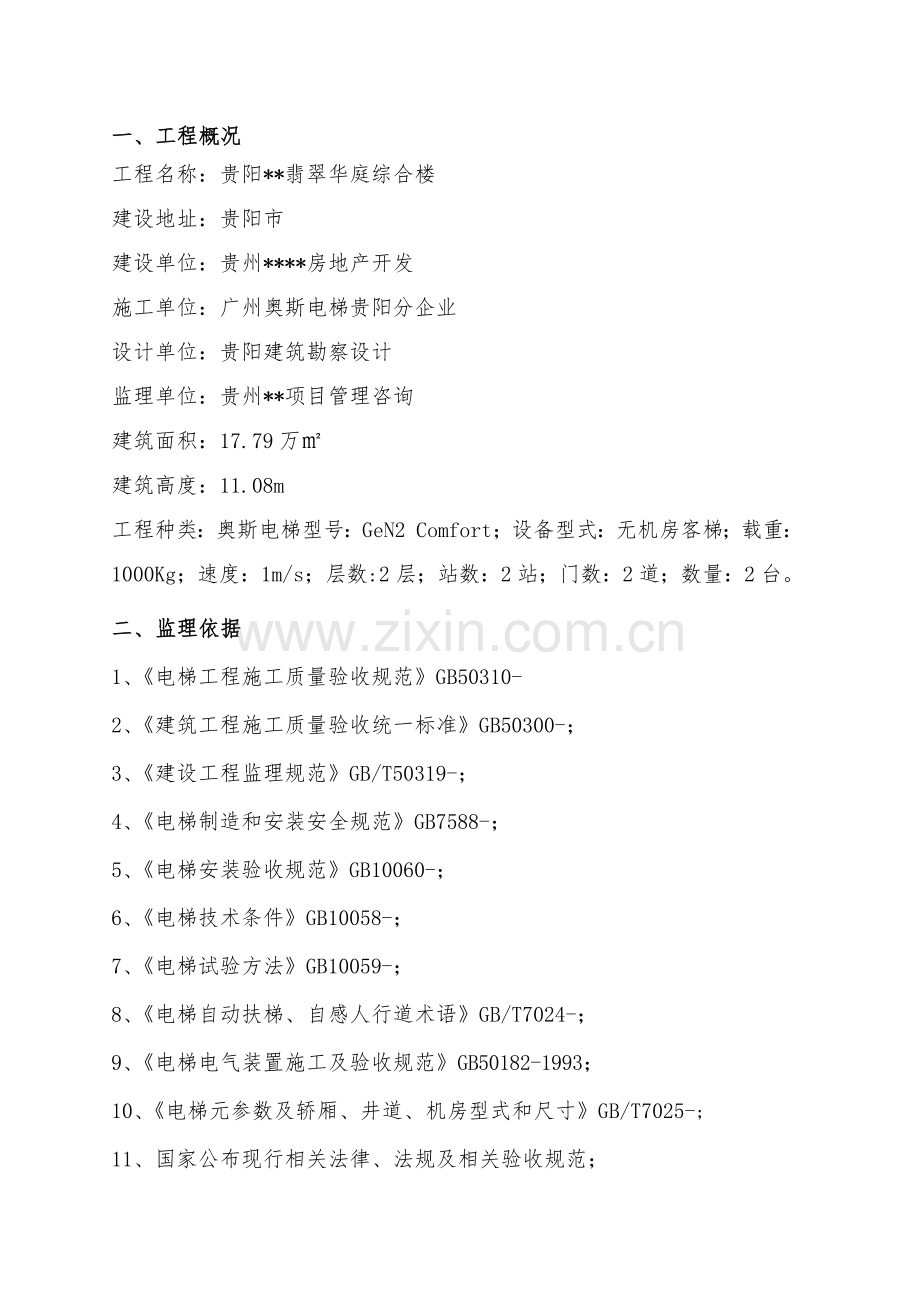

一、工程概况
工程名称：贵阳**翡翠华庭综合楼
建设地址：贵阳市
建设单位：贵州****房地产开发
施工单位：广州奥斯电梯贵阳分企业
设计单位：贵阳建筑勘察设计
监理单位：贵州**项目管理咨询
建筑面积：17.79万㎡
建筑高度：11.08m
工程种类：奥斯电梯型号：GeN2 Comfort；设备型式：无机房客梯；载重：1000Kg；速度：1m/s；层数:2层；站数：2站；门数：2道；数量：2台。
二、监理依据
1、《电梯工程施工质量验收规范》GB50310-
2、《建筑工程施工质量验收统一标准》GB50300-；
3、《建设工程监理规范》GB/T50319-；
4、《电梯制造和安装安全规范》GB7588-；
5、《电梯安装验收规范》GB10060-；
6、《电梯技术条件》GB10058-；
7、《电梯试验方法》GB10059-；
8、《电梯自动扶梯、自感人行道术语》GB/T7024-；
9、《电梯电气装置施工及验收规范》GB50182-1993；
10、《电梯元参数及轿厢、井道、机房型式和尺寸》GB/T7025-;
11、国家公布现行相关法律、法规及相关验收规范；
12、贵州省地方政府相关建筑工程质量管理要求；
13、监理计划及监理实施细则；
14、建设单位、设计单位、监理单位以书面形式确定其它决议、备忘录等；
15、经审批施工组织设计、专题施工方案和安全生产技术方法等。
三、事前监理
（1）本工程电梯安装企业广州奥斯电梯贵阳分企业持有贵州省质量技术监督局审批《特种设备安装改造维修许可证》资质等级为A级；还持有贵阳市工商行政管理局颁发《营业执照》。
（2） 安装企业含有健全质量确保体系和质量责任制度；
（3） 安装人员含有贵州省质量技术监督局颁发电梯安装资格证。
2、设备进场验收
对进场设备进行开箱检验，检验结果，随机文件完整，零部件和装箱单内容符合，设备外观完好，未发觉损坏现象，符合GB50301-第4.12页要求，同意验收并投入安装。随机文件有下列资料（2台电梯）：
（1） 土建部署图2份；
（2） 产品出厂合格证书2份；
（3） 电梯曳引机规格合格证2份；
（4） 调试证实书2份；
（5） 特种设备型式试验合格证，无机房客梯2份；
永磁同时无齿轮曳引机（电梯驱动主机）2份；电梯控制柜2份；渐进式安全钳2份；层门闭锁装置（电梯门锁装置）2份；曳引机制动器（电梯轿厢上行超速保护装置）2份；电梯控制板（含有电子元件电梯安全电路）2份；电梯限速器2份；聚氨酸缓冲器2份；安装说明书：2份。
3、土建交接检验
依据电梯土建部署图要求和GB50301-200第4.22页要求，由土建单位、设计单位、电梯安装单位、监理单位共同对机房内部和井道建筑结构及部署进行查对和检验，检验结果符合电梯部署图和验收要求。
四、 事中监理
1、依据电梯安装使用说明书和验收规范对隐蔽工程包含承重梁、导轨架和地坎埋设和曳引钢丝绳绳头和维套间浇筑合金进行隐蔽前检验和验收；
2、依据验收规范要求，对驱动主机、导轨、门系统、桥箱、平衡重、安全部件、悬挂装置、随行电缆、赔偿装置、电气装置和整机安全九个分项工程进行检验和验收。
五、 事后监理
1、检验电梯安装工程质量控制资料，检验结果：资料完整；
（1）土建部署图2份；
（2）产品出厂合格证2份；调试合格证：曳引机2份；限速器2份；安全钳2份；控制柜2份；缓冲器2份；门锁2份；轿厢装置2份；电子元件安全电路2份；轿厢上行超速保护装置2份；
（3）调试证实书：限速器2份；
（4）型式试验合格证：无机房客梯2份；驱动主机2份；电梯控制柜2份；安全钳2份；层门闭锁装置2份；电梯控制板2份；限速器2份；缓冲器2份；轿厢上行超速保护装置2份；
（5）安装使用说明书2份；
（6）防雷接地检验统计2份；
（7）负荷试验检验统计2份；
（8）子分部、分项质量验收统计2份；
（9）工程质量自检统计2份；
（10）电气安全装置检验统计2份；
（11）电梯关键动能检验试验统计2份；
六、分项工程验收情况
1、设备进场验收
经开箱检验，随机文件完整，零部件和装箱单内容相符合，外观未发觉损坏，符合GB50301-第4.12页要求；
2、交接检验
依据建设单位、设计单位、土建单位、安装单位、监理单位共同检验结果，机房内部和井道土建结构及部署均符合电梯土建部署图和验收规范GB50301-第4.2项要求；
3、驱动装置
通常项目中承重梁埋设已按隐蔽工程验收合格，其它各项均符合产品设计和验收规范要求；
4、导轨
导轨安装装置位置符合验收规范要求；
5、门系统
经检验层门强通关门装置动作正常，层门锁钩动作灵活，层门指示灯盒、召唤盒和消防开关安装正确，面板端正达成规范要求；
6、轿厢
经检验，轿厢、轿门外观平整、光洁，无刮伤和碰伤；
7、对重（平衡重）
对重（平衡重）块固定可靠、符合验收规范要求。
8、安全部位
经检验，限速器及安全钳整定封记完好，无拆动痕迹，限速器张紧装置和限位开关位置安装正确，符合验收规范要求；
9、悬挂装置、随行电缆、赔偿装置
检验钢丝绳无死结，绳头组合安全可靠，安全开关动作可靠，随行电缆无打结扭现象。固定可靠，不受井道内其它部件影响，符合验收规范要求；
10、电气装置
检验全部电气设备，导管和线槽顺直可导电部位均结扎有接地保护方法，符合验收规范要求；
11、整机安装验收
检验各安全装置符合验收规范要求，安全开关动作正常，限速器、安全钳联动试验和电梯曳引试验均符合验收规范要求，电梯运行平稳、平层正确度及运行时箱内噪声均符合验收规范要求。观感检验，门箱和门扇、门箱和门套、门箱和门楣、门箱和门口处齐壁，门箱下端和地坎之间闸隙在整个长度上基础一致。对机房，导轨支架、底坑、轿顶、轿厢、地坎等部位已进行清理。
七、 综合评述
该电梯分部工程所含分项工程质量均已验收合格且验收统计完整，质量控制和安全功效检验资料齐全，结合参验各方验收意见，该电梯安装工程评定为合格工程。

贵州**项目管理咨询
3月15日
