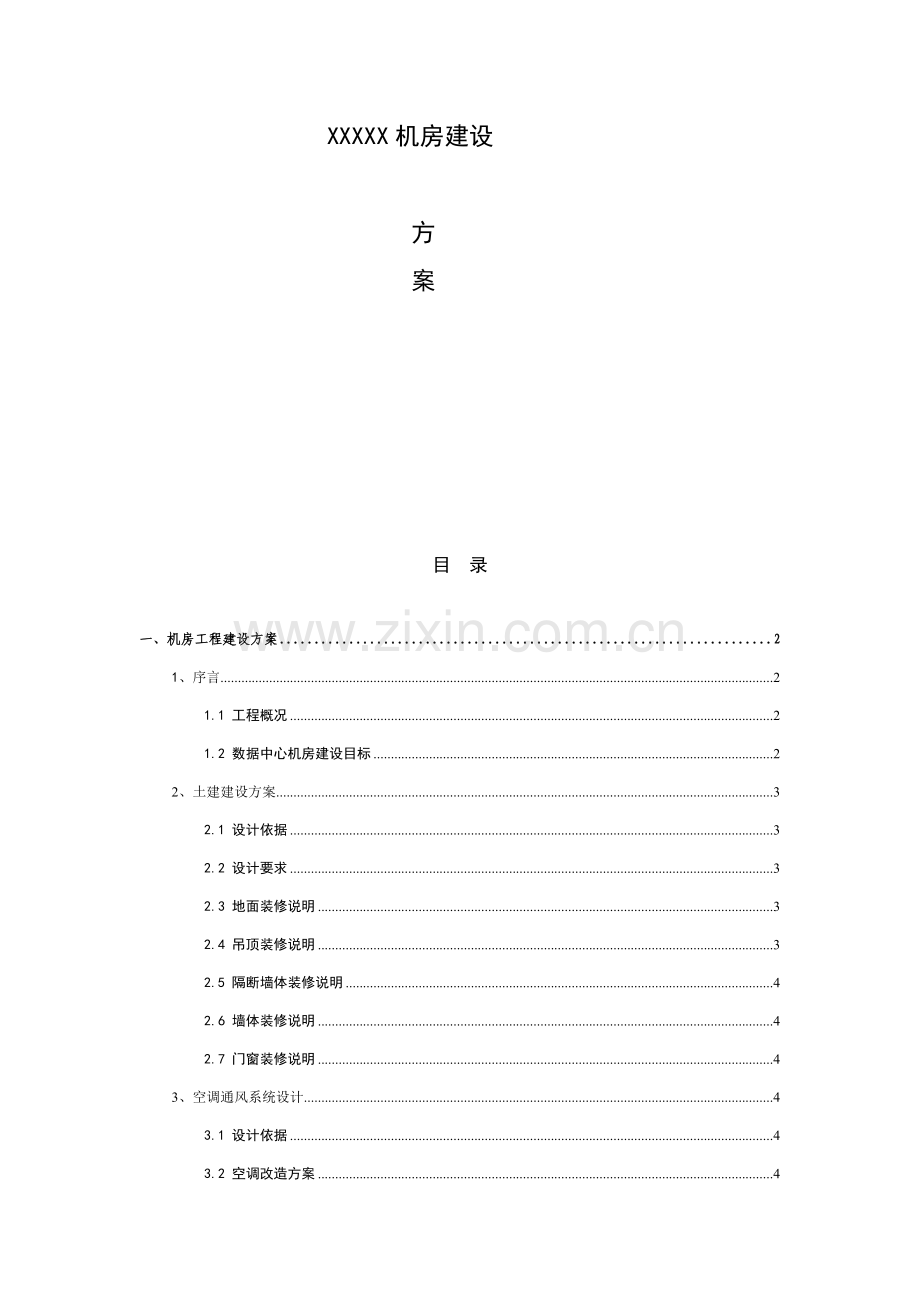

XXXXX机房建设

方
案

目 录

一、机房工程建设方案 2
1、序言 2
1.1 工程概况 2
1.2 数据中心机房建设目标 2
2、土建建设方案 3
2.1 设计依据 3
2.2 设计要求 3
2.3 地面装修说明 3
2.4 吊顶装修说明 3
2.5 隔断墙体装修说明 4
2.6 墙体装修说明 4
2.7 门窗装修说明 4
3、空调通风系统设计 4
3.1 设计依据 4
3.2 空调改造方案 4

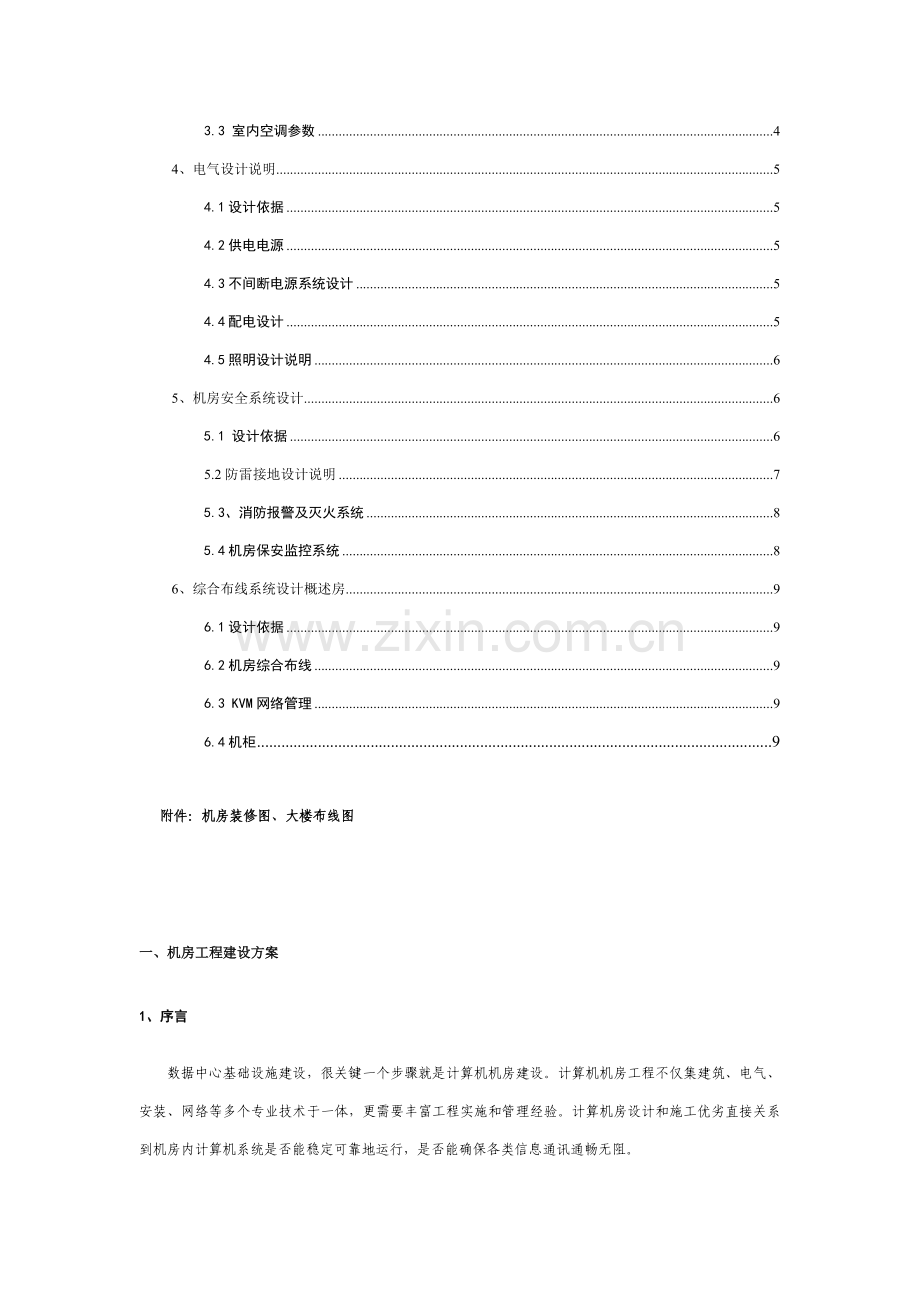

3.3 室内空调参数 4
4、电气设计说明 5
4.1设计依据 5
4.2供电电源 5
4.3不间断电源系统设计 5
4.4配电设计 5
4.5照明设计说明 6
5、机房安全系统设计 6
5.1 设计依据 6
5.2防雷接地设计说明 7
5.3、消防报警及灭火系统 8
5.4机房保安监控系统 8
6、综合布线系统设计概述房 9
6.1设计依据 9
6.2机房综合布线 9
6.3 KVM网络管理 9
6.4机柜 9

附件：机房装修图、大楼布线图

一、机房工程建设方案
1、序言
数据中心基础设施建设，很关键一个步骤就是计算机机房建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富工程实施和管理经验。计算机房设计和施工优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能确保各类信息通讯通畅无阻。
计算机机房既要保障机房设备安全可靠正常运行，延长计算机系统使用寿命，又能为系统管理员发明一个舒适工作环境，能够满足机房设备对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等要求。所以，一个合格现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和含有可扩充性机房。
1.1 工程概况
xxxxx机房面积大约为45m2左右,拟改造成国家标准机房，作为分企业数据中心。
中心机房按功效划分配电区、气体灭火区、网络机房、主控间
1.2 数据中心机房建设目标
我企业将多年机房建设经验及对xxxxx总部机房需求深刻了解，将设计目标分析以下：
机房土建装修设计（将满足机房防尘、防潮、抗静电、电磁屏蔽等机房环境需求）
机房供配电系统设计（将满足机房高质量、连续、稳定供电需求）
机房精密空调系统设计（将满足机房温度调整、湿度调界、风量调整等需求）
机房安全系统（将满足机房防盗、防雷接地、消防灭火等物理安全需求）
机房环境监控系统（将满足机房设备运行情况监控）
机房KVM管理（将满足机房内服务器、网络设备管理需求）

2、土建建设方案
2.1 设计依据
《电子计算机场地通用规范》（GB/T-2887-）
《电子计算机机房设计规范》（GB50174-93）
《计算站场地安全要求》（GB 9391-88）
《防静电活动地板通用规范》（GB 6650-86）
《高层民用建筑设计防火规范》（GB 50045-95）
《建筑内部装修设计防火规范》（GB 50222-95）
《电磁辐射防护要求》（GB8702-88）
《电子计算机机房施工及验收规范》（SJ/T 30003-97）
《建筑装饰工程施工及验收规范》（JGJ 73-91）
《民用建筑工程室内环境污染控制规范》（GB50325-）
《办公建筑设计规范》（JGJ67-89）
2.2 设计要求
装修需要满足防火、放静电、防尘、防盗、防噪音、屏蔽需求.
2.3 地面装修说明
数据中心机房地板铺设高度为0.35米，为空调下送风和强弱电管道预留空间，机房地板采取华东环球优质600X600全钢耐磨抗静电地板，机房地板下刷防尘漆。
2.4 吊顶装修说明
数据中心机房全部天花全部采取铁立达微孔铝合金金属板吊顶，顶内回风配套主龙骨，次龙骨，龙骨采取40X4角钢支撑。梁、顶做防尘处理。
2.5 隔断墙体装修说明
网络机房和主控室之区域间隔墙采取12mm防火玻璃隔断,耐火极限不低于0.5h，满足防火规范要求。
2.6 墙体装修说明
机房配电区设置防火区，基层面板安装四川吉祥铝塑板，内填充防火棉，机房其它区域设置双层白色铝塑板饰面，并依据现场装修尺寸做分缝安装，并根据接地要求对铝塑板做接地处理。根据机房环境要求，机房内墙面进行隔音、防火、屏蔽处理，墙面刷高级乳胶漆。
2.7 门窗装修说明
在主控室进门口安装防火防盗门，机房窗户防盗选择防护窗，在玻璃隔墙处安装玻璃自动门。
3、空调通风系统设计
3.1 设计依据
1、《电子计算机房设计规范》
2、《高层民用建筑和空气调整设计规范》
3、《采暖通风和空气调整设计规范》
4、《通风和空调工程施工质量验收规范》
5、气象资料相关数据；
6、国家相关设计规范：
3.2 空调改造方案
1）数据中心机房面积约45m2，机房配置1台5P一般空调，控制室为1.5P一般空调
3.3 室内空调参数

表7-1 各房间空调参数一览表
序号
房间名称
面积（㎡）
温度（℃）
相对湿度（%）
备注
二
主机房
30
18～2５

三
操作间
15
18～2５

4、电气设计说明
4.1设计依据
1）《电子计算机场地通用规范》
2）《电子计算机房设计规范》
3）《计算机场地安全要求》
4）《民用建筑电气设计规范》
5）《工业和民用供电系统设计规范》
6）《低压配电装置及线路设计规范》
7) 《电气装置安装工程及验收规范》
8）《电气设计规范》(工程建设标准规范)
9）《通用用电设备设计规范》
4.2供电电源
本项目机房全部有双路供电，主电源由市电供电，备用电源由UPS电源提供，关键通信用电设备负荷性质属一级，尤其关键设备采取UPS电源供电，其它动力、照明负荷为三级，对计算机主机设备供电电源质量要求采取A级标准。
4.3不间断电源系统设计
4.3.1 UPS配置方案
数据中心机房内设10KUPS，后备时间为8小时，提供机柜、门禁、消防、监控和弱电系统提供电源，依据机房用电负荷要求.
4.4配电设计
4.4.1动力、辅助电源及市电照明配电
机房动力、辅助电源及市电照明部分供电由动力配电柜负责，动力配电柜负责机房空调设备、机房辅助插座、机房照明供电。配电系统采取三相5线380V/200V，交流50HZ配电箱、柜安装完成后，进行编号，并标明箱、柜内各开关用途方便于操作和检修。配电箱、柜内留有备用电路，作机房设备扩充时用电。
4.4.2插座
机房内用电插座分为两大类，UPS插座和市电插座。主机房和主控室插座为金属地插座，市电和应急电源插座能够设计为墙插座，机柜、消防、监控全部由UPS插座提供。每个房间要考虑应急电源和备用插座，方便事故应急和维修。全部市电、应急电、事故照明、消防、空调、备用电源等电源单独分相走线。
服务器、网络机柜采取公牛联多功效插座板，每台机柜采取UPS供电，不和其它机柜共用。

4.4.3电缆
电缆（电线）选择为国家A线缆。主干进线为BVR4X16m2,到每个插座电源线用4m2。天花吊顶选择2.5m2电源线。
4.5照明设计说明
照明设计为三管格栅灯，机房区设计照度大于400LX，辅助机房设计照度大于200LX。
在市电停电后，为确保工作人员作存盘等紧急处理筒灯，当市电停电后，自动起动应急照明，由UPS供电，以确保计算机房及机柜区进行简单维护和上机人员紧急处理存盘以后撤离，设计照度大于10LX,同时在机房各出口出设计出口标志灯，设计照度大于1LX,以满足消防体系要求。

5、机房安全系统设计
本工程设计弱电内容包含以下几部分：
1、机房三级防雷接地系统
2、机房消防报警灭火系统
3、机房保安监控系统
5.1 设计依据
《安全防范工程程序和要求》（GA/T75-94）
《电子设备雷击导则》
《建筑物防雷设计规范》

5.2防雷接地设计说明
5.2.1 防雷设计
机房设计3级防雷、综合接地系统。中心机房做等电位连接.
5.2.2接地要求
接地系统必需满足以下要求：
1）工作交流接地小于1Ω
2）安全保护接地小于1Ω
3）直流工作接地、接地电阻应按计算机系统具体要求确定
4）防雷接地按《建筑物防雷设计规范》中要求，联合接地下接地电阻小于2Ω。
等电位连接目标，在于减小需要防雷空间内各金属部件和各系统之间电位差。预防雷电反击。应将机房内主机金属外壳，UPS及电池箱金属外壳、金属地板框架、金属门框架、设施管路、电缆桥架、铝合金窗等金属和弱电设备全部进行等电位连接，并以最短线路连到最近等电位连接带或在其它已做了等电位连接金属物上，且各导电物之间尽可能附加数次相互连接。
另外考虑机房抗静电要求，依据机房设计规范，机房静电电压应为<1KV.必需对抗静电活动地板进行可靠接地处理，从而确保计算机设备及人员安全运行要求。
沿机房做一圈铜带接地网，具体做法是选择30x3铜带连接而成，选择绝缘架空安装，整个机房区形成一个环，用两根BVR25塑铜线和接地网连接。地板支架、机柜外壳、监控设备、UPS、气体灭火设备等接地采取BVR6塑铜线连接到综合接地汇流牌。机柜内部全部服务器设备用BVR4塑铜线和机柜做接地连接

设备外壳
线路屏蔽
防雷接地
工作接地
保护接地
墙体
均压环
支架
连接螺丝
接至地网或大楼主体钢筋

5.3、消防报警及灭火系统
数据中心机房内均设置火灾自动报警和消防联动控制系统
整个机房设计采取火灾报警系统一套，设置2个火灾报警区，1个区关键管空调配电区设备，1个区管网络机房设备，满足机房火灾报警需求。
火灾自动报警及联动控制系统，系统采取总线制报警，在房间内设置感烟感温两种探测器，防护区内设置声光报警器，防护区外设置放气指示灯及紧急启/停按钮；当房间内感烟感温探测器同时动作延时后释放气体灭火剂，放气指示灯亮
灭火装置：采取1套SDE无管网灭火装置。（不能喷水，只能是气体灭火，原有消防系统撤消，确保机房设备安全。）
5.4机房保安监控系统
监控系统选择一体化球型摄像机或半球摄像机，关键对机房各出入口（1个）、机房配电房（1个）、网络机房（2个）等关键区域进行实时图像监控和录像。在监控室设置数字硬盘录象主机，从而确保监控系统二十四小时不简短监控录象。摄象机吊顶安装，电源采取UPS统一供电。

6、综合布线系统设计概述房
6.1设计依据
《智能建筑设计标准》（GB/T59314-）
《建筑和建筑群综合布线系统工程设计规范》（CECS 72：97）
《建筑和建筑群综合布线系统工程及验收规范》（CECS 89：97）
《用户建筑通用布线系统信息技术国家标准标准》ISO/IEC11801
《通用布线系统技术欧洲标准》EN50173
《商务楼通用信息建筑布线标准》EIA/TIA568A
《工业企业通讯接地设计规范》GBJ79-85
《无屏蔽双绞线布线系统现场测试传输性能规范》EIA/TIATSB67
6.2机房综合布线
（1）综合布线系统工包含工作区子系统、水平子系统、管理子系统三个子系统。水平线缆采取6类非屏蔽双绞线；
（2）机房主机室内网络信息点 全部使用弹起式金属地插座，管理子系统采取RJ45配线架及光纤端接盒统一管理，这对于用户终端切换尤其方便；
（3）机房地板走线全部采取金属桥架，强电、弱电单独走线，相互尽可能不要交叉。大楼布线主干采取PVC管,到每个房间采取PVC线槽.
6.3 KVM网络管理
使用2台8口 RJ45 KVM对机房服务器进行管理。每个服务区1台KVM，KVM采取RJ45方法传输。不用传统显示器延长线，方便管理和维护。
6.4机柜
数据中心机房机柜应满足承关键求，机柜标明数字比列刻度，便于安装，服务器机柜为4台HP原厂商机柜，机柜尺度为1000*650*，网络机柜尺度为800*600*，方便管理和维护。
