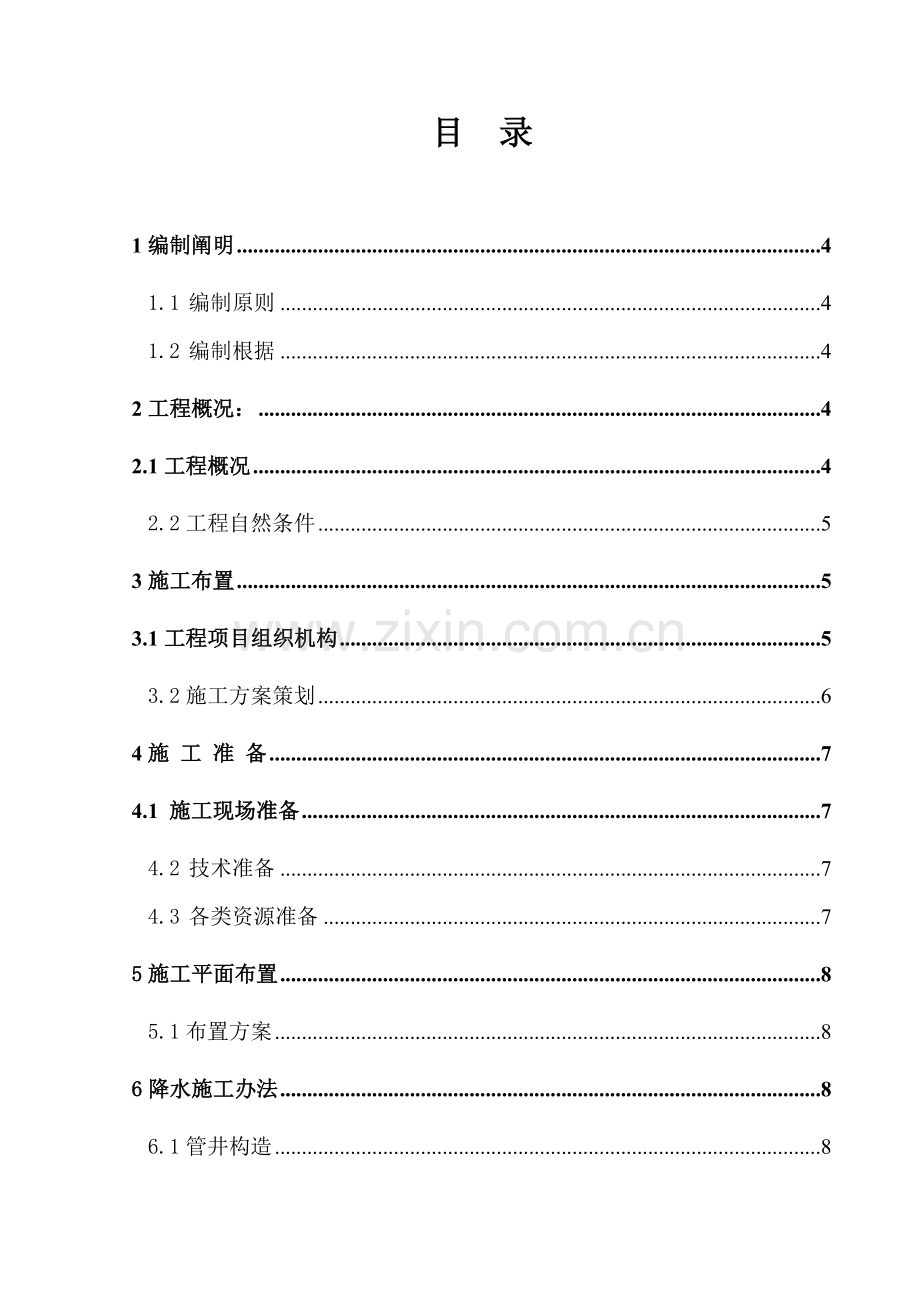

目 录

1编制阐明 4
1.1 编制原则 4
1.2 编制根据 4
2工程概况： 4
2.1工程概况 4
2.2工程自然条件 5
3施工布置 5
3.1工程项目组织机构 5
3.2施工方案策划 6
4施 工 准 备 7
4.1 施工现场准备 7
4.2 技术准备 7
4.3 各类资源准备 7
5施工平面布置 8
5.1布置方案 8
6降水施工办法 8
6.1管井构造 8
6.2施工办法 8
7施工进度筹划及保证办法 9
7.1施工进度筹划 9
7.2工期保证办法 9
8安全管理办法 9
8.1重大危害因素及重要管理办法 9
8.2其他安全施工办法 10
附件1 11

上海大屯能源股份有限公司新城嘉苑居住区E区D标段
基坑降水施工方案
1编制阐明
1.1 编制原则
本方案编制遵循如下原则：
1.1.1保证重点、统筹安排，严格遵守招投标文献承诺及施工合同各项条款。
1.1.2根据工程项目内容，科学地安排施工程序，合理组织施工，保证各项施工活动紧密衔接，加快施工进度，缩短工期，保证施工质量。
1.1.3选用先进施工技术，合理选取施工方案，保持质量体系并使之有效运营，保证安全生产和提高工程质量。
1.2 编制根据
1.2.1×××工程招标文献。
1.2.2××施工图纸。
1.2.3×××岩土工程勘察报告。
1.2.4建筑施工手册（第四版） 中华人民共和国建筑工业出版社出版
2工程概况：
2.1工程概况
2.1.1
2.2工程自然条件
2.2.1工程地质状况：本工程持力层采用⑽层含砂姜粘土做持力层，⑽层含砂姜粘土，硬塑，压缩性中档偏低，强度高，工程性质好。厚度：2.50～8.60m，平均4.77m；层底标高：-0.22～6.86m，平均4.31m；层底埋深：27.90～34.60m，平均30.30m。⑸层粘土层，可塑，压缩性中档，强度中档，工程性质普通。厚度：1.60～5.30m，平均3.74m；层底标高：23.24～25.91m，平均24.61m；层底埋深：8.50～11.30m，平均10.01m。⑶层 粉土： 土黄色～灰黄色，很湿，稍密，摇振反映迅速，无光泽反映，干强度低，韧性低。厚度：0.70～3.70m，平均2.13m；层底标高：28.31～31.18m，平均29.54m；层底埋深：3.70～6.60m，平均5.09m。
3施工布置
3.1工程项目组织机构
“科学管理，精心施工，为顾客提供优质工程和满意服务”是我单位宗旨，为达到目的，组织强有力项目经理部，选取先进施工队伍，制定了二级管理制度。
3.1.1 指挥决策层---公司领导小组
公司领导小组是项目施工决策和保障机构，在我单位整个范畴内，对项目施工所需要人员、机械、材料、资金等进行统一调配，为项目施工提供可靠资源保障。
3.1.2 项目管理层---项目经理部
按照“项目管理”规定组建项目经理部，对工程进度、质量、安全、文明施工、合同履约方面向业主负责，组织土建、安装及各专业之间协同施工，保证工程质量，按期交付使用。项目部组织机构图如下：
施工作业班组
施工
技术员
测量
技术员
资料技术员
质量检查员
安全监督员
试

验

员
计

量

员
材

料

员
设

备

员
劳资教培员
环

保

员
预

算

员
项目经理
生产经理
技术经理
安全经理

3.2施工方案策划
3.2.1 施工顺序
3.2.1.1依照工程特点、劳动力资源、工程材料、机械设备及工程图纸到位状况等，统筹安排、合理规划，既要保证施工均衡和持续性，又要保证总工期目的实现。
3.2.1方案选取
3.2.1.1勘察期间场区钻孔内上部潜水稳定水位埋深1.44~2.90m，相应稳定水位标高为32.03~32.98m，场地内浅部地下水水位、水量随季节和地区降水量变化而变化，变化幅度1.0~2.0m左右。场地北侧河水水面标高为32.80m，周边道路路面标高约34.50m-35.50m。降排水方案选取采用管井降水，减少水位至基坑底板如下0.5~1.0m左右。
3.2.1.2依照计算，采用管井降水即可满足现场规定，管井布置在工程长度方向两侧，间距15m/根，管井深度为18米，详细详见计算书（附件1）。
3.2.2降水时间
为保证基本工程及地下室防水工程施工质量，降水时间从开始降水至基本回填土施工完，期间必要持续抽水，不得间断。
4施 工 准 备
4.1 施工现场准备
4.1.1施工现场暂时用水
施工现场暂时用水采用自备水源井，供水管线埋地敷设，埋深500mm。
4.1.2 施工现场暂时用电
施工现场设立两个总配电室，电缆埋地敷设，现场施工用电严格执行TN-S接零保护系统，实行三级配电，两级保护。
4.2 技术准备
4.2.1技术人员依照工程状况及含水层渗入系数，计算本工程所需管井数量，提出材料筹划。
4.2.2测量人员依照井点管平面布置图进行定位，在现场标出管井位置。
4.3 各类资源准备
4.3.1劳动力需要量筹划
本工程选用素质良好、有丰富施工经验劳务作业人员，每个单位工程共需6个 。
4.3.2施工设备需要量筹划
本工程采用流量7.5KW离心式水泵，每个管井内设立1台，每个单位工程此外增长2台备用。
5施工平面布置
5.1布置方案
5.1.1依照计算，共设8个管井即满足规定，单位工程管井埋设数量见下表：
6降水施工办法
6.1管井构造
6.1.1管井：管井滤管为无砂大孔混凝土，采用粒径为5～8mm豆石加水泥按6:1左右比例预制而成，强度不不大于2MPa，每节长0.8m，处在含水层所有井管均采用滤管，其内径为φ500mm，其空隙率为20～25％。
6.1.2水泵：采用7.5KW、流量25m3 /h离心式水泵，每个管井内设立1台。
6.2施工办法
6.2.1管井埋设：管井成孔采用钻孔法成孔，井孔直径为700mm，滤井采用无砂大孔混凝土虑管，管内径500mm，依照计算井孔深为18m，井孔与井壁间及时用干净中粗砂填灌密实均匀，在地面如下1米范畴内用粘土封孔。
6.2.2冲洗井管：井管下沉前，必要清洗井孔，冲除沉渣，冲洗时，井孔内灌入泥浆，用泥浆泵将泥浆及沉渣排出井孔。待排出清水后，再更换潜水泵抽水。管井必要逐根进行清洗，避免浮现“死井”。
6.2.3 管井使用前，先进行试抽水检查出水与否正常，有无淤塞等现象，并对井内水位下降及流量进行观测和记录。
6.2.4注意事项
6.2.4.1在正式开工前，由电工及时办理用电手续，保证在抽水期间不断电。抽水应持续进行，特别是开始抽水阶段，时停时抽，会导致地下水位上升，引起土方边坡塌方等事故。
6.2.4.2管井降水应经常进行检查，其出水规律应“先大后小，先混后清”。若浮现异常状况，应及时进行检查。
6.2.4.3基坑周边上部应挖好水沟，防止雨水、雪水流入基坑。
6.2.5管井降水污水排放办法
6.2.5.1管井内水排除后，通过两次沉淀、过滤排入市政雨水管网，排水沟及沉淀池做法详见附图
7施工进度筹划及保证办法
7.1施工进度筹划
7.1.1依照单位工程进度筹划规定，每栋楼降水至开始挖土时间为7天。详细详见下表：
序号
分项工程名称
时间
1
2
3
4
5
6
7
1
管井成孔

2
抽水设备及管道安装

3
持续抽水

7.2工期保证办法
7.2.1加强施工筹划管理。将进度目的分解至可控最低一级工序，同步设专门管理人员负责，真正做到进度可控在控。
7.2.2采用素质高、经验丰富劳务作业人员，从而加快施工进度。
8安全管理办法
8.1重大危害因素及重要管理办法
8.1.1依照公司程序文献、重大危害因素评价准则及《重大危害因素清单》，结合项目部实际状况，基坑降水工程重大危害因素为触电事故
8.1.2重大危害因素管理办法
8.1.2.1严格执行《施工现场暂时用电安全技术规范》（JGJ46—）关于规定。施工现场暂时用电施工，必要严格执行暂时用电施工组织设计和安全操作规程。
8.1.2.2从事电工作业人员，必要通过专业技术和安全培训，经考试合格再持证上岗。
8.1.2.3施工现场合有用电设备，除作保护接零外，必要在设备负荷线首段处设立漏电保护器。所有配电箱门应配锁，有专人负责管理。配电箱应按临电规范规定装设隔离开关和具备过负荷和短路保护功能漏电保护器或空气断路器。
8.1.2.4用电设备保护零线应并联接零，禁止串联接零。电缆干线应采用埋地或架空敷设，禁止沿地面明设，并应避免机械伤害和介质腐蚀。电缆直埋时，敷设深度应不不大于0.7m ，电缆上下左右应铺以砂土，其厚度不得不大于50mm ，然后覆盖砖等硬质保护层。
8.1.2.5施工现场配电系统采用三级配电、两级保护，设立总配电箱、分派电箱、开关箱，实行分级配电。
8.2其他安全施工办法
8.2.1贯彻“安全第一、防止为主、综合治理”安全生产方针，认真执行建设部、江苏省、建安公司关于建筑施工公司安全生产管理各项规定，不安全不生产，保证职工在生产过程中安全与健康，严防各类事故发生。
8.2.2健全安全管理机构，配备专职安全管理人员。
8.2.3加强安全技术管理，对每一位参加施工作业人员都要进行当面安全技术交底，并经由项目安监员监督，三方履行签字手续。
8.2.4加强职工安全教诲培训，健全安全教诲培训档案，坚持先培训后上岗。
8.2.5加强现场监督检查，严防严惩三违现象，杜绝违章指挥、违章作业及违背劳动纪律现象。
8.2.6保证安全投入到位，及时配备必须安全防护设施，如触电保安器、各类防护用品、劳保用品，保证安全投入随工程进度及时投入。
附件1
基坑管井降水计算书
1、计算参数：
基坑水位降深：S=5.17-2.7+1.5=3.97m；土壤渗入系数：k=4.7×10-4cm/s（0.41m/d），潜水含水层厚度H==4.26m。
基坑降水深度S=4.62+1-（35.3-32.72）=3.04m
降水影响半径R=2S√kH =2×3.97×√0.41×4.26 =10.5m
基坑等效半径r0=0.29（a+b）=0.29×(50+18)=19.72 m
2、计算：涌水量：Q=1.366K(2H-S)S/[lg（1+ R/ r0）]
=1.366×0.41×(2×4.26－3.04)×3.04 / lg（1+10.5/19.72）
=50.4m3/d
降水井数量： q=120πrl=120×3.14×0.2×1.5×=83.65 m3/d
n=1.1×Q/q=1.1×50.4/83.65=1根
经计算，1根管井即可满足规定，施工中按常规15m/根间距布设降水井，共设6眼井即可满足规定。工程位置处在古河道处恰当增长管井数量。
虑管长度取1.5m； 降水曲线坡度i取1/10；井点管至基坑中心水平距离L取9m；井点管埋设面至基坑底面距离H1取4.17m；降水后地下水位至基坑底面安全距离Δh取1米。
管井埋置深度计算：
H=H1+h+iL+l=4.17+1+9/10+1.5=7.57m
为安全计，管井埋置深度H=7.57+3/2=9.1m。
考虑土质渗入系数较小，管井埋置深度设立为18m，以保证水泵持续抽水。
