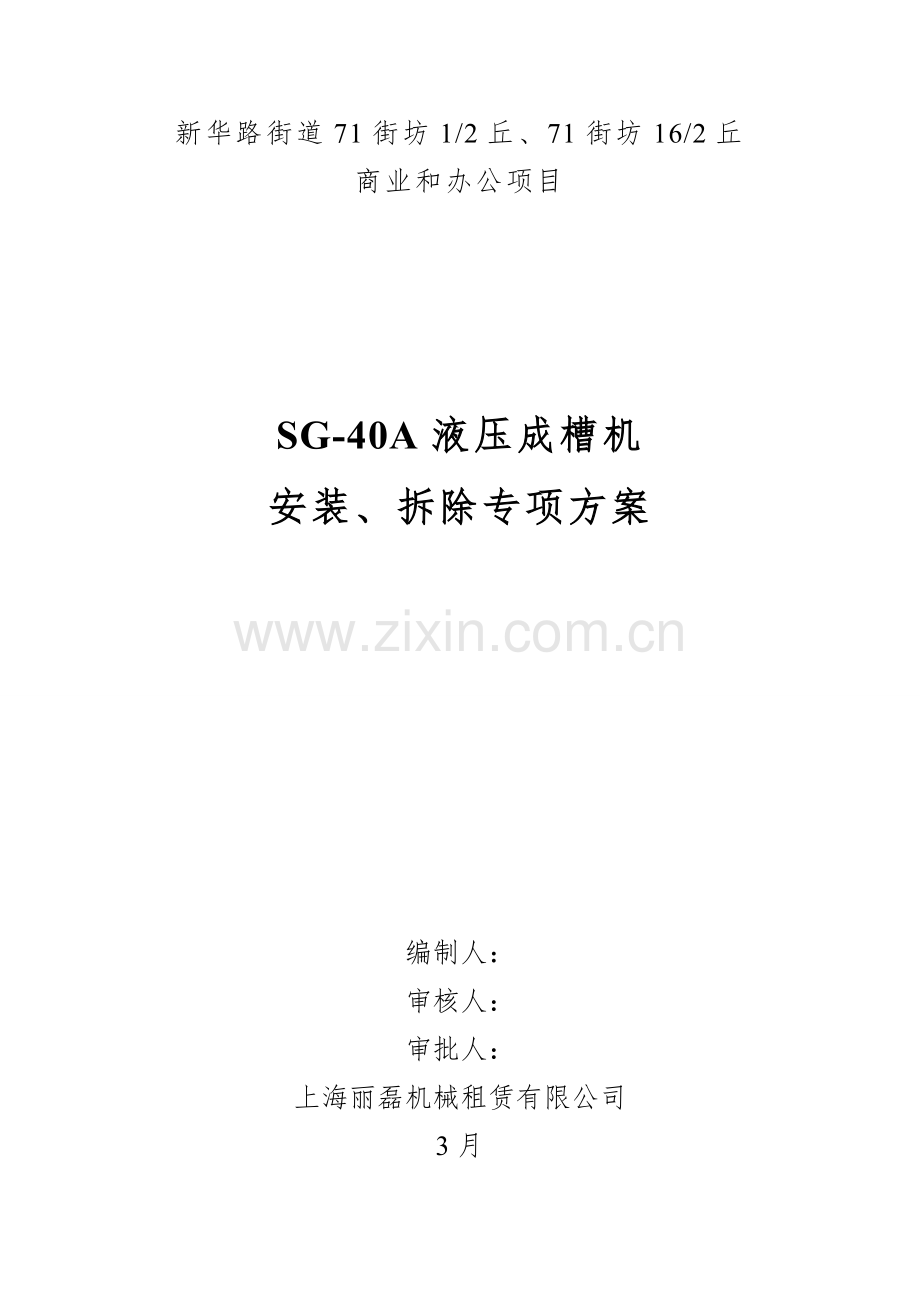

成槽机安装及拆卸专项方案.doc

新华路街道71街坊1/2丘、71街坊16/2丘
商业和办公项目

SG-40A液压成槽机
安装、拆除专项方案

编制人：
审核人：
审批人：
上海丽磊机械租赁有限公司
3月

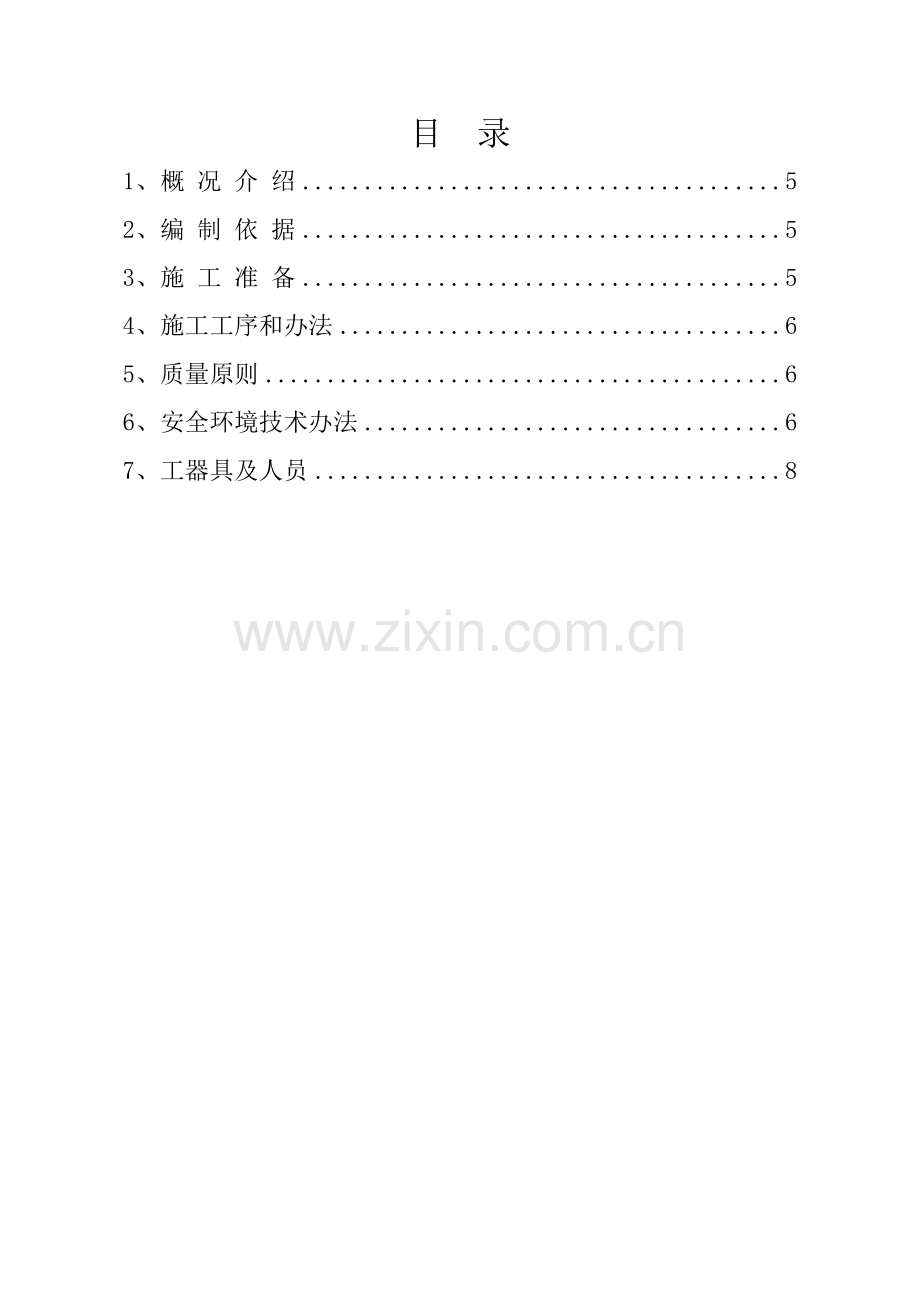

目 录
1、概 况 介 绍 5
2、编 制 依 据 5
3、施 工 准 备 5
4、施工工序和办法 6
5、质量原则 6
6、安全环境技术办法 6
7、工器具及人员 8

SG-40A液压成槽机安装、拆除方案
1、概 况 介 绍
SG-40A液压成槽机依照工程需要，需在新华路街道71街坊1/2丘、71街坊16/2丘商业和办公项目进行拆装。现编制拆装方案如下。
2、编 制 依 据
2.1. SG-40A液压成槽机资料
2.2《起重机械安全规程》 GB 6067-85；
2.3《起重机械安全监察规定》 国家质监局〔〕92号；
2.4《手持式电动工具管理使用检查和维修安全技术规程》GB 3787-
3、施 工 准 备
3.1 所有参加施工人员规定持证上岗（持有国家质量技术监督局颁发起重设备安装维修操作证，并且在有效期内）。
3.2. 由起重工将SG-40A成槽机带到专用拍子上。
3.3. 清理平整一块宽10m，长20m拆车场地，并将履带方向调节至垂直桅杆放落方向。
3.4. 对施工中使用所有工器具以及安全防护用品进行全面检查，确认合格后方可投入使用。

4、施工工序和办法
4.1施工工艺流程图
拆除主撑臂
拆吊电气室
拆除臂架上电气线路
拆吊平衡重
搭设脚手架及作业平台
办理告知手续
勘察场地
安拆场地准备
桅杆放落准备
桅杆放落
安拆桅杆
拆除行走机构
拆除轨道
拆解主臂
拆除电气线路

编制安拆方案
方案审批

4.2桅杆放落程序
4.2.1.将抓斗降至地面，慢慢放落桅杆。期间要注意，桅杆不碰上驾驶室。
4.3. 拆 除 程 序
4.3.1.将抓斗降至地面。
4.3.2.将桅杆降至地面。
4.3.3.从抓斗上拆下液压胶管和电缆，并把它们绕到胶管绞盘上。
4.3.4.从桅杆连接点上拆下钢丝绳街头。
4.3.5.从钢丝绳接头上拆除钢丝绳并把钢丝绳绕到卷扬机上。
4.3.6.拆桅杆。
5、质量原则
5.1 《机械设备安装工程施工及验收规范》。GB 50231-98；
6、安全环境技术办法
6.1、危险/危害因素及控制办法一览表
序号
作业活动
危险/危害因素
目的和指标
控制办法
1
设备吊装
绑挂不当，起吊工具偏小；指挥失误
无普通机械设备损坏事故
选用适当并检查合格钢丝绳和卡环；
吊挂对的吊点；
2
脚手架搭设
架板绑扎不牢；无栏杆；材料缺陷
无人身伤害事故
技术交底，搭设完检查
3
工具使用
手锤挥出；链条葫芦超载或刹车失灵
无人身伤害事故
打大锤时对面及背面不得站人，不得戴手套打大锤，链条葫芦使用前实验检查。
4
高空作业
未系安全带；高空坠物及坠落
无人身伤害事故
技术交底，加强监督
6.2、环境因素及控制办法一览表
序号
作业活动
环境因素
目的和指标
控制办法
1
钢丝绳拆除
废油；
破布；
保持现场干净
拆除完毕及时清理现场
2
桅杆拆除
3
整个拆除
钢丝绳、卡环散乱放置
保持现场整洁
吊具（钢丝绳、卡环）等有顺序放置整洁
6.3、安全文明施工办法
6.3.1.拆除过程中，防后倾液压缸控制球阀必要处在工作位置。 6.3.2.在收回钢丝绳时，设专人监护卷扬机，保证钢丝绳在卷扬机上不松散且排列整洁。 6.3.3.进行迅速插头断开时，必要先消除液压系统中所有压力（发动机完全停止后再等5分钟），断开时必要用手拧或使用专用工具拆卸。 6.3.4.桅杆放落作业前对人员进行分工，设专人监护变幅卷扬机、桅杆方向履带下方基本等重要部位变化状况，设专人监护整机平衡状况。 6.3.5.在桅杆放落中要动作平稳，尽量减少停机次数，尽量避免主变幅卷扬机有点动现象。 6.3.6.在桅杆放落过程中要设专人监护成槽机整机平衡以及各变幅卷扬机，保持卷扬机上钢丝绳无松散现象。
6.3.7.桅杆放落过程中禁止进行回转动作。 6.3.8.对拆除各零部件及电气部件作好标记与记录，并分类存储，以便于安装。
6.3.9.在施工过程中配合吊车司机要听从指挥，起重指挥要动作规范。
6.4环境办法
6.4.1施工中产生废油、废液及废料等物品，应统一收集，并做相应解决，做到“工完、料净、场地清”。
6.4.2施工现场尘土多，做好防尘工作。
6.4.3收回部件，要有顺序摆放整洁。
6.4.4每天施工完毕，及时收好工具。
7、工器具及人员
7．1 辅助机械：25t汽车吊
7．2 工器具准备
序号
工器具名称
型号规格
数量
单位
备注
1
专用工具

1
套

2
麻绳

100
米

3
铁丝
8#
20
公斤

4
千斤绳
Φ39×20
1
对

5
千斤绳
Φ21×18
1
对

6
卡环
16吨
4
个

7
卡环
3吨
4
个

8
安全带

6
付

9
链条葫芦
3t
2
台

10
枕木

根
50

11
大锤
8磅
把
2

12
手钳

把
2

13
撬杠

根
2

7.3 人员配备
序号
人员分工
姓名
职务
备注
1
总指挥
张晓龙

2
技术负责人
田成千

3
机务
田成千

4
起重工
邵树东

5
起重工
杨利兵

6
专职安全员
邓小军
