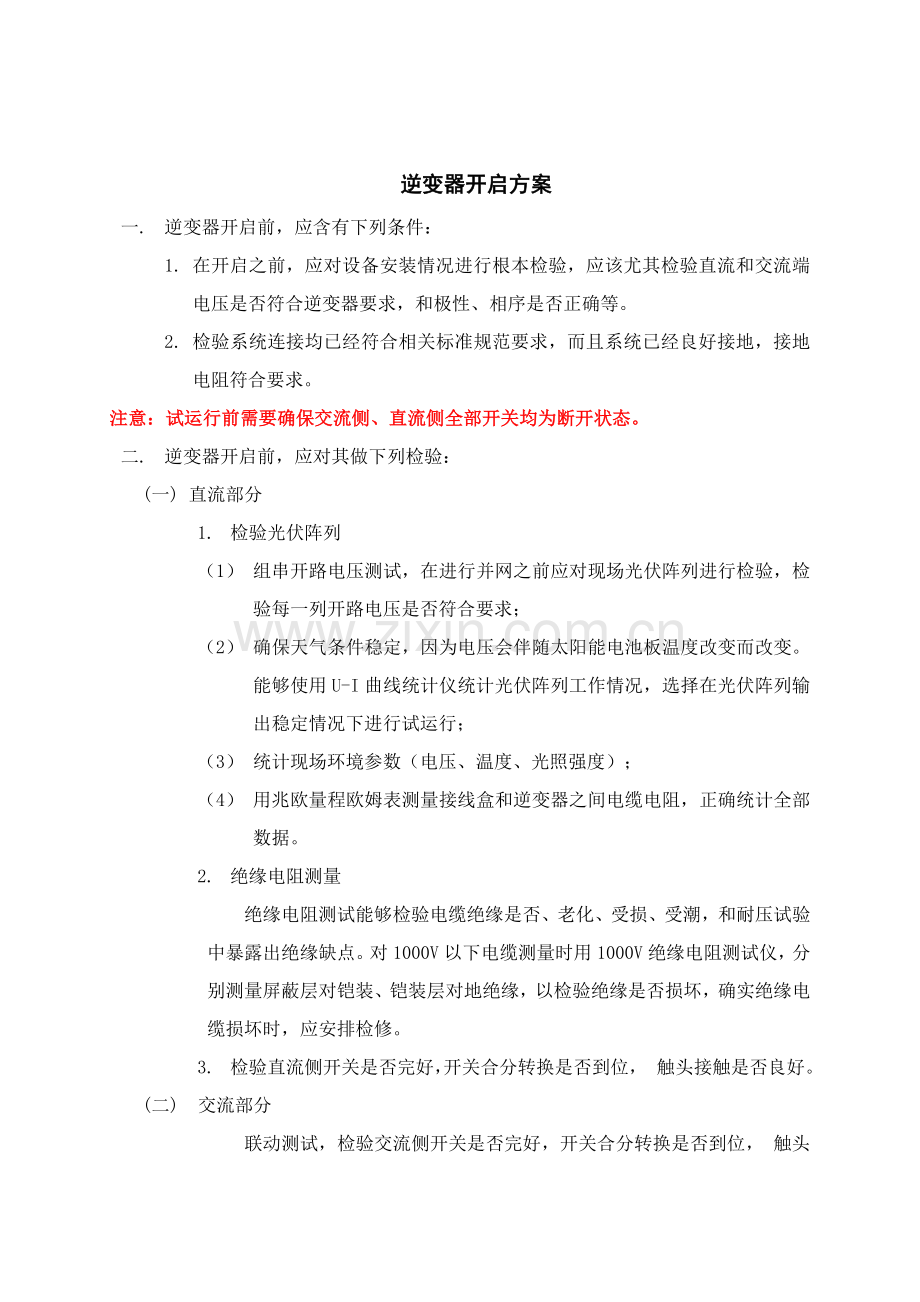

逆变器开启方案
一. 逆变器开启前，应含有下列条件：
1. 在开启之前，应对设备安装情况进行根本检验，应该尤其检验直流和交流端电压是否符合逆变器要求，和极性、相序是否正确等。
2. 检验系统连接均已经符合相关标准规范要求，而且系统已经良好接地，接地电阻符合要求。
注意：试运行前需要确保交流侧、直流侧全部开关均为断开状态。
二. 逆变器开启前，应对其做下列检验：
(一) 直流部分
1. 检验光伏阵列
（1） 组串开路电压测试，在进行并网之前应对现场光伏阵列进行检验，检验每一列开路电压是否符合要求；
（2） 确保天气条件稳定，因为电压会伴随太阳能电池板温度改变而改变。能够使用U-I曲线统计仪统计光伏阵列工作情况，选择在光伏阵列输出稳定情况下进行试运行；
（3） 统计现场环境参数（电压、温度、光照强度）；
（4） 用兆欧量程欧姆表测量接线盒和逆变器之间电缆电阻，正确统计全部数据。
2. 绝缘电阻测量
绝缘电阻测试能够检验电缆绝缘是否、老化、受损、受潮，和耐压试验中暴露出绝缘缺点。对1000V以下电缆测量时用1000V绝缘电阻测试仪，分别测量屏蔽层对铠装、铠装层对地绝缘，以检验绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。
3. 检验直流侧开关是否完好，开关合分转换是否到位， 触头接触是否良好。
(二) 交流部分

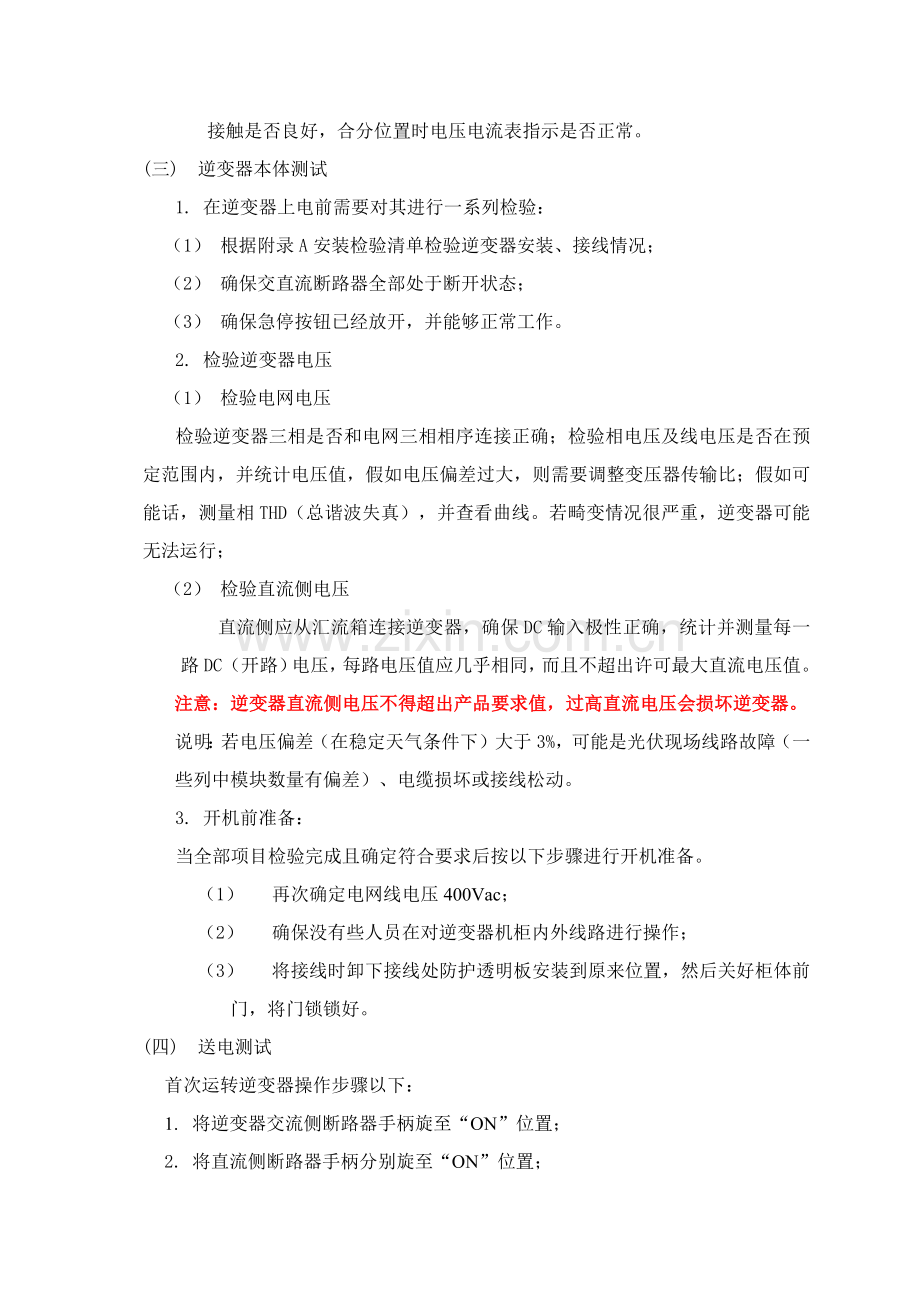

联动测试，检验交流侧开关是否完好，开关合分转换是否到位， 触头接触是否良好，合分位置时电压电流表指示是否正常。
(三) 逆变器本体测试
1. 在逆变器上电前需要对其进行一系列检验：
（1） 根据附录A安装检验清单检验逆变器安装、接线情况；
（2） 确保交直流断路器全部处于断开状态；
（3） 确保急停按钮已经放开，并能够正常工作。
2. 检验逆变器电压
（1） 检验电网电压
检验逆变器三相是否和电网三相相序连接正确；检验相电压及线电压是否在预定范围内，并统计电压值，假如电压偏差过大，则需要调整变压器传输比；假如可能话，测量相THD（总谐波失真），并查看曲线。若畸变情况很严重，逆变器可能无法运行；
（2） 检验直流侧电压
直流侧应从汇流箱连接逆变器，确保DC输入极性正确，统计并测量每一路DC（开路）电压，每路电压值应几乎相同，而且不超出许可最大直流电压值。
注意：逆变器直流侧电压不得超出产品要求值，过高直流电压会损坏逆变器。
说明：若电压偏差（在稳定天气条件下）大于3%，可能是光伏现场线路故障（一些列中模块数量有偏差）、电缆损坏或接线松动。
3. 开机前准备：
当全部项目检验完成且确定符合要求后按以下步骤进行开机准备。
（1） 再次确定电网线电压400Vac；
（2） 确保没有些人员在对逆变器机柜内外线路进行操作；
（3） 将接线时卸下接线处防护透明板安装到原来位置，然后关好柜体前门，将门锁锁好。
(四) 送电测试
首次运转逆变器操作步骤以下：
1. 将逆变器交流侧断路器手柄旋至“ON”位置；
2. 将直流侧断路器手柄分别旋至“ON”位置；
3. 功率逆变电路和LCD控制面板进行自动初始化大约十分钟时间。逆变器内部及LCD控制面板上“POWER”LED灯点亮，“com”LED灯将每隔2或3秒钟闪烁；
4. 假如DC电压低于DC开启电压值（470Vdc），则LCD控制面板上状态指示灯将一直指示为“Start-up”（开启中）；
5. 假如DC电压超出DC开启电压值（470Vdc）并连续5分钟，则逆变器将自动切换至“Run”（运行）状态。此时内部“Operation”指示灯点亮，LCD控制面板上“Run”指示灯点亮，此时逆变器转入正常运行状态。
三. 完成试运行
逆变器并网运行后进行以下测试步骤：
1. 检验逆变器是否存在异常，如噪声过大、发烧量过大、出现异常气味或冒烟；
2. 测量逆变器并网电压、电流及THD情况是否稳定；
3. 检验逆变器外壳接地是否正常；
4. 操作LCD控制面板，检验其工作显示是否正常、正确。
至此逆变器试运行过程全部完成，可进入日常运行维护过程。
注意：逆变器一旦正常运转，无需人为干扰控制，只有在维护及故障检修时才需要打开机柜门。在正常运转时应将柜门锁死，钥匙应由专员保管，由专业人员打开柜门。
附录A 并网逆变器安装检验清单
并网逆变器安装检验清单
工程名称
逆变器编号： 　测试日期： 天气情况：
类别
检验项目
检验结果
备注
机械安装检验项目
逆变器无变形损坏情况

逆变器底部固定、支撑稳定可靠

逆变器周围是否有足够空间

逆变器所处环境温度、湿度、通风情况符合要求

冷却空气流通顺畅

柜体密封防护完整可靠

电气安装检验
逆变器接地完整牢靠

电网电压和逆变器单元额定输入电压相匹配

电网连接相序正确，紧固力矩符合要求

直流输入连接正负极正确，紧固力矩符合要求

通讯接线正确，并和其它电缆保持一定距离

电缆线号标识正确、清楚

绝缘防护罩完整可靠，危险警告标签清楚牢靠

其它检验
全部没有用导电部分用绝缘扎带扎紧

柜体内部没有遗留工具、零件、钻孔产生导电灰尘或其它异物

柜体内部无凝结潮气或结冰现象

检验人： 确定人：

附录B 并网逆变器开启测试表
并网逆变器开启测试表
工程名称
逆变器编号： 　测试日期： 天气情况：
类别
检验项目
检验结果
备注
光伏阵列检验
型号

每一列开路电压

电压值

环境温度

光照强度

逆变器检验
逆变器安装接线情况检验

交直流断路器处于断开状态

急停接钮已放开，能够正常工作

人机界面
检验
关键参数设置检验

通信地址检验

直流侧电缆
检验、测试
电缆根数

电缆型号

电缆绝缘

电缆极性

开路电压

直流侧电缆电阻

交流侧电缆
检验、测试
电缆根数

电缆型号

电缆绝缘

电缆相序

网侧电压

逆变器并网后
检验、测试
冷却装置

柜门联锁保护

直流侧输入电压

网侧电源失电

通信数据

检验人： 确定人：
