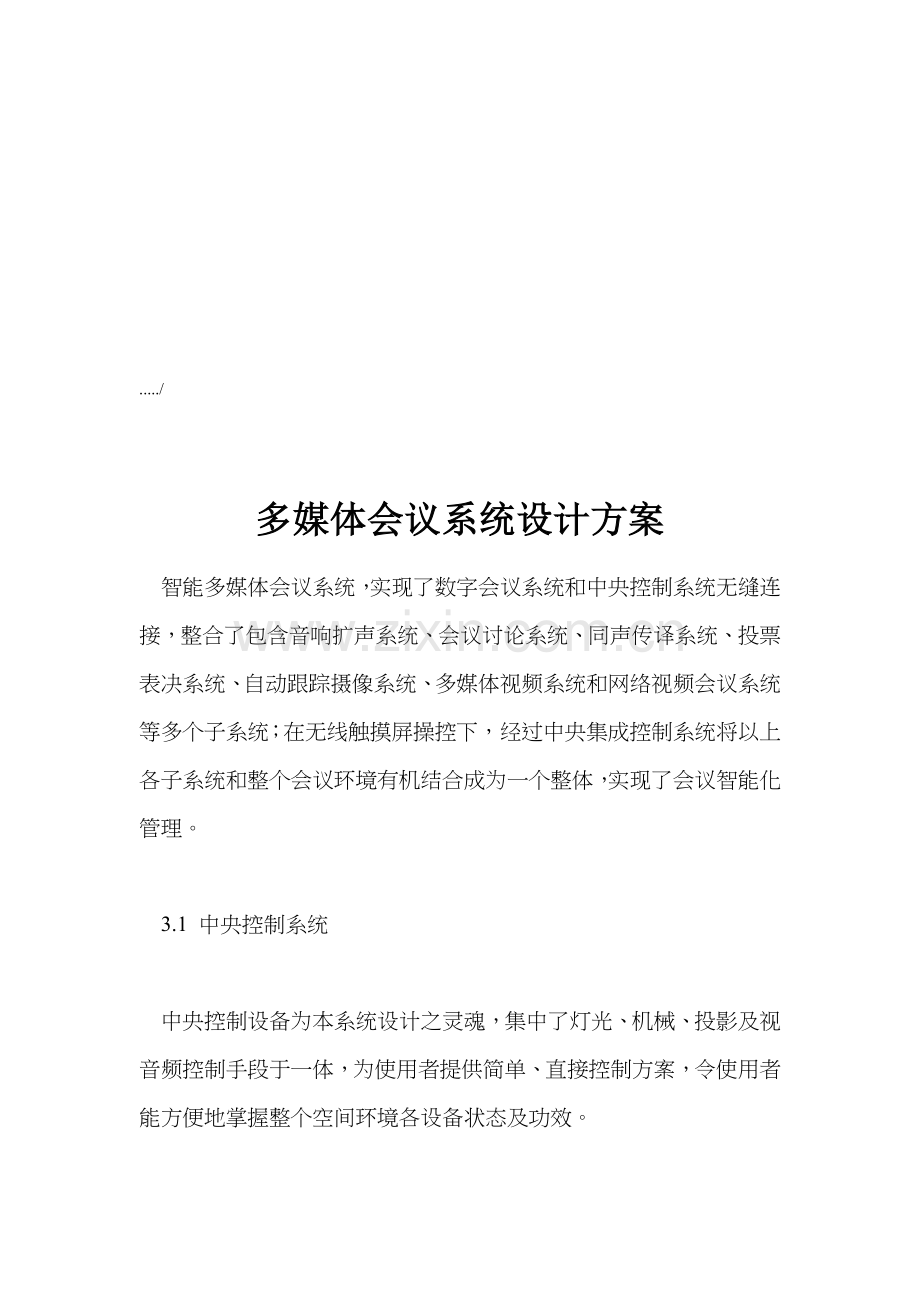

新版智能多媒体会议系统设计方案模板.doc

./多媒体会议系统设计方案智能多媒体会议系统，实现了数字会议系统和中央控制系统无缝连接，整合了包含音响扩声系统、会议讨论系统、同声传译系统、投票表决系统、自动跟踪摄像系统、多媒体视频系统和网络视频会议系统等多个子系统；在无线触摸屏操控下，经过中央集成控制系统将以上各子系统和整个会议环境有机结合成为一个整体，实现了会议智能化管理。3.1 中央控制系统中央控制设备为本系统设计之灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接控制方案，令使用者能方便地掌握整个空间环境各设备状态及功效。整个系统以中央控制器为关键。它以控制总线和各个设备相联接，接收操控者发出控制要求，然后向各个延伸控制设备及被控设备发出控制指令。全部控制功效经过专用系统软件编程而成，具体控制可经过彩色液晶触摸屏或一般PC机实现。其操作界面依据用户实际要求，设置得直观而易于了解（全汉字、图形模块化）、操作。（图1所表示）控制效果： 可依据需要控制各类视音频设备操作（如播放、停止等简单功效及对设备进行设置等高级调整）；可依据需要，经过对各类专业矩阵及相关设备控制，完成各类音/视/计算机信号切换、调整信号通路；可经过音量控制盒完成对音量控制；可对会议中心之白炽灯进行分路无级调光，也可对日光灯组进行开关控制；经过继电器控制器，完成对电动窗帘、电动屏幕控制和电磁锁开关和通电单透玻璃控制；中央控制设备可随不一样需要而设计程序，如多种灯光模式，调光速率，口令保护使用权等，配合实际使用情况现场调整。更可按用户特定需求，编写连动操作程序，只需一个指令便能完成多个动作。经过RS485接口，利用摄像头云台，实现会议室摄像头变焦和全方位旋转，摄像头视频信号经过音视频矩阵切换器切换输出到显示设备上。经过温度卡配合温度探头能够测试室内温度，并可实现在触摸屏上切换显示。3.2 音响扩声系统多功效会议厅音响效果需满足国家厅堂扩声系统设计声学特征指标标准。在建筑声学配合基础上，通常还需要经过使用扩声设备进行音效赔偿。扩声系统关键由三大部分组成：声源、中央控制处理设备（调音台）、扬声器系统。 声源：关键包含会议话筒和录放音卡座, DVD影碟机等声源设备，可播放一般或金属磁带，CD唱片，DVD影音图像，录放卡座还可对会议广播进行高质量录音。 多路会议专用调音台：是本系统中央控制设备,可进行多路音频信号混合放大、切换,高低音调整,效果赔偿控制,音量大小调整，录音、放音使用； 扬声器：整个扩声系统音质及声场均匀性关键取决于扬声器品质和部署方法。扩声系统设计通常全部从声场设计开始，因为声场设计是满足系统功效和音响效果基础，包含扬声器系统选型、供声方案和信号路径等，是很复杂繁琐工作。因为计算机技术飞跃发展，现在可采取专门声学软件工具进行计算，以取得满足预期要求声场设计方案。扬声器系统确定后，才能进行功率放大器驱动功率计算和驱动信号路径确实定；然后再依据驱动功率分配方案深入确定信号处理方案和调音台选型等。3.3 会议讲话系统会议讲话系统包含手拉手会议讨论系统、投票表决系统和同声传译系统。3.3.1 手拉手会议讨论系统 系统中全部话筒之间全部用专用线串联起来，最终到会议主机，如同手拉手通常。在进行中大型团体会议交流时，会议讲话者众多，手拉手会议讲话系统能确保每个人讲话很方便，同时又便于会议管理。系统通常由1个主席讲话机（控制机）控制多个代表讲话机，系统组成及功效以下：主席讲话机：含有优先讲话权、控制讲话权和系统设置权；每个系统设置一个主席机； 副主席讲话机：含有优先讲话权、控制讲话权；每个系统设置一个副主席机； 代表讲话机：含有申请讲话、讲话排队、听取讲话功效；每个系统可设置5120个讲话代表机； 会议主机：接收主席机指令，对代表机进行控制。3.3.2 投票表决系统 在会议讨论系统每台设备上增加投票表决功效，用来进行选举及投票会议。其关键设备包含： 投票表决器：让参会代表用来进行投票；资料显示器： 用来显示会议议程、代表及会议背景资料、表决结果等信息；代表身份管理器：用来确定代表身份；投票管理软件：该软件用来管理复杂投票表决型会议，有话筒管理、表决管理、签到管理、同传系统管理等功效模块。3.3.3 同声传译系统 用来进行国际间会议交流。使用多语种参会代表一起开会过程中，当使用任意一语种代表讲话时，由同声翻译员即时翻译成其它语种，经过语言分配系统送达每一个参会代表前，使其能够选听自己所懂语言，达成多语言交流目标。该系统是在会议讨论系统每台设备上增加了同声传译系统中语言通道选择功效，并对应增加以下设备组成：译员机：让翻译员把所翻译语言传送到系统中去，让参会代表选听；语言分配系统：同声传译系统语言分配系统可分为无线式或有线式： 无线式-可流动使用，设备、空间利用率高，缺点是设备昂贵，保密性不如有线式；现多使用红外线无线系统，性能稳定，红外线不能穿过墙壁，含有保密性； 有线式-设备廉价、性能稳定、维护费用低、含有保密性；缺点是施工较复杂，不方便流动使用。3.4 自动跟踪摄像系统 自动跟踪摄像系统可为会议提供高质量现场视频图像信号资源。它能经过数字讲话系统激活，在无人操作情况下正确、快速地对讲话人进行特写。其采集到信号可输出给大屏幕背投影系统及远程视频会议系统。通常来说，自动跟踪摄像系统要求在会议桌顶部纵向安装几台高速半球摄像机，关键作用是采集讲话人特写。在会议室大屏幕上方安装一台全景固定摄像机，用来在无人讲话时拍摄全场画面。讲话系统中央控制器一个控制端口连接到视频矩阵控制端口，当讲话系统某话筒开启后，中央控制器将串口命令发送给视频矩阵，视频矩阵依据预先设置好操作程序，对对应摄像机发出操作命令，并同时将此摄像机拍摄信号从输出口输出到会议视频系统或远程视频会议系统。 3.5 多媒体视频系统伴随电脑技术发展，多媒体视频系统已成为现代会议系统不可或缺部分，其内容关键包含可联电脑投影系统，实物投影系统，智能白板等，以满足现代化信息交流需要。经过它能够把已经有其它信号，如闭路电视，广播电视、网络电视会议信号等送入该多媒体会议系统；还可把每个会场多媒体会议信号送出到网络出口，进行网络电视会议交流。 多媒体投影机：专业多媒体投影机含有高亮度(2900ANS流明)、高分辨率(1024*768兼1280*1024)、真彩色显示功效，不单可放影录像机、LD、DVD影碟机视频图像,更可在大屏幕(150英寸)上真实投影计算机图形文字(或计算机网络信息)，此功效尤其适合作项目介绍，讲座教学等；实物展示台：高亮度实物展示台，可把任何实物、讲稿、幻灯片经摄像后传送给投影机，投射在大屏幕上向听众展示； 电子白板：该设备能把讲座中使用笔记本电脑显示器内容经过投影机投射在电子白板上，并让讲座者方便地直接在电子白板上控制电脑演示程序，并进行书写、标识，可存盘，可经过网络会议设备异地同时开会讨论，是现代多媒体会议系统必备和有效交流工具。3.6 远程视频会议系统远程视频会议系统利用通信线路实时传送两地或多个会议地点和会者形象、声音、和会议资料图表和相关实物图像等, 使身居不一样地点和会者相互能够闻声见影, 如同坐在同一间会议室中开会一样。 现在大多数远程视频会议系统全部基于网络，通常由若干多媒体会议终端、网络和多点控制服务器组成。会议终端是指配有视频采集设备摄像机和编解码卡、音频输入输出设备话筒和音箱和终端应用程序多媒体；多点控制服务器是一台高性能服务器。一个经典集中式多点会议是全部终端以点对点方法向多点控制服务器发送视频流、音频流和控制流，多点服务器则遵照一定控制协议对会议进行集中式管理，进行混音、数据分配和视频信号混合和切换，并将处理结果送回参与会议终端。
