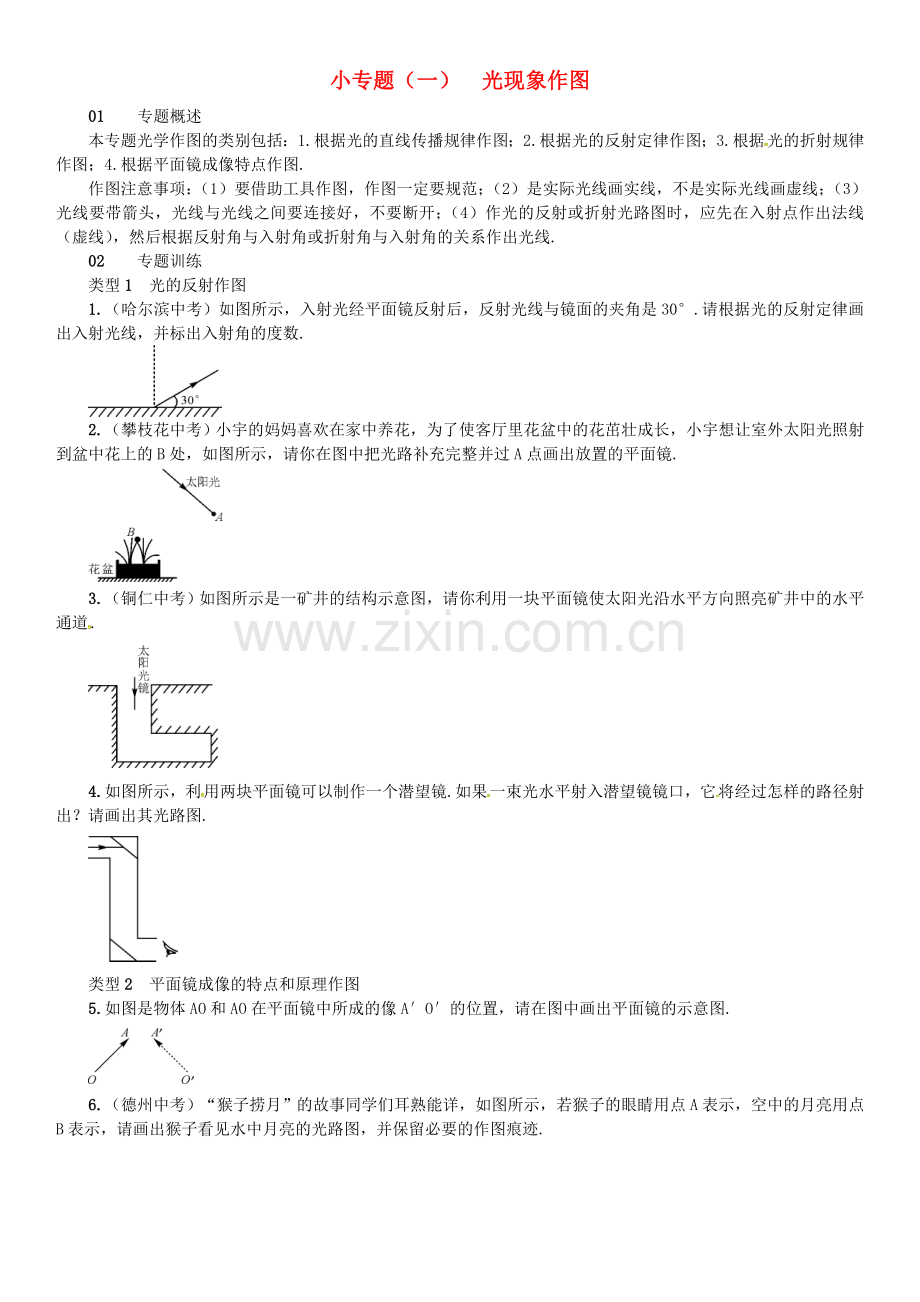

小专题（一） 光现象作图
01 专题概述
本专题光学作图的类别包括：1.根据光的直线传播规律作图；2.根据光的反射定律作图；3.根据光的折射规律作图；4.根据平面镜成像特点作图.
作图注意事项：（1）要借助工具作图，作图一定要规范；（2）是实际光线画实线，不是实际光线画虚线；（3）光线要带箭头，光线与光线之间要连接好，不要断开；（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.
02 专题训练
类型1 光的反射作图
1.（哈尔滨中考）如图所示，入射光经平面镜反射后，反射光线与镜面的夹角是30°.请根据光的反射定律画出入射光线，并标出入射角的度数.
2.（攀枝花中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示，请你在图中把光路补充完整并过A点画出放置的平面镜.
3.（铜仁中考）如图所示是一矿井的结构示意图，请你利用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道.
4.如图所示，利用两块平面镜可以制作一个潜望镜.如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图.
类型2 平面镜成像的特点和原理作图
5.如图是物体AO和AO在平面镜中所成的像A′O′的位置，请在图中画出平面镜的示意图.
6.（德州中考）“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹.
7.如图所示，是同一点光源S发出的两条光线，请确定光源S和像S′的位置并完成光路图.
8.（锦州中考）如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.
类型3 光的折射规律作图

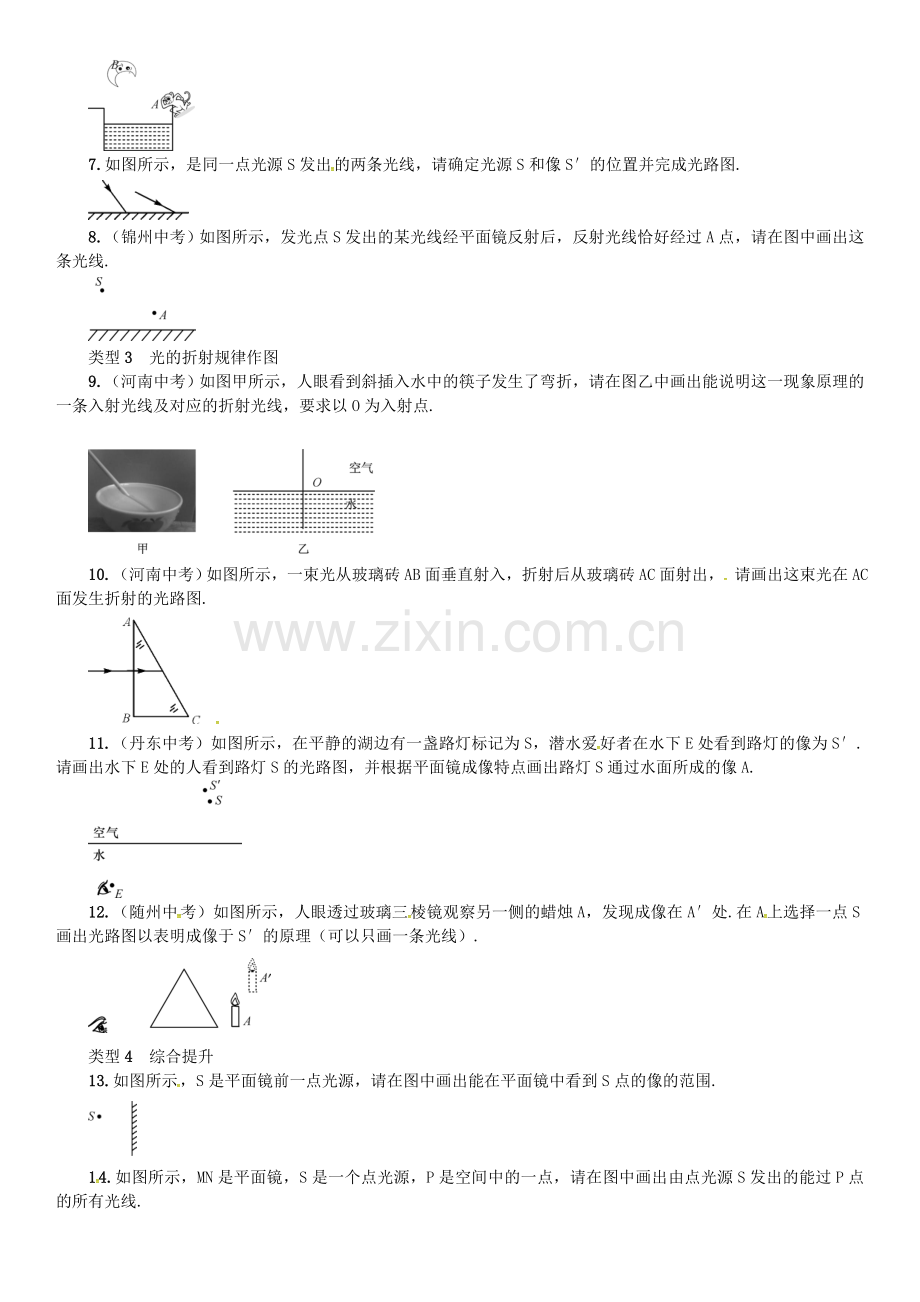

9.（河南中考）如图甲所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点.
10.（河南中考）如图所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出， 请画出这束光在AC面发生折射的光路图.
11.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.
12.（随州中考）如图所示，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处.在A上选择一点S画出光路图以表明成像于S′的原理（可以只画一条光线）.
类型4 综合提升
13.如图所示，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围.
14.如图所示，MN是平面镜，S是一个点光源，P是空间中的一点，请在图中画出由点光源S发出的能过P点的所有光线.
15.如图所示，MN为水平地面，AB为一平面镜，S为放置在地面上的一点光源，L为地面上的一堵墙，试在图中确定墙右侧地面被光照亮的范围.
16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射.请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图.
小专题(一) 光现象作图
1. 2. 3.
4. 5. 6. 7.
8. 9. 10.
11. 12. 13. 14. 15. 16.
