杭州现代技工学校2015—2016学年 第一学期高一机械识图期末考试卷

姓名____________班级______________ 学号______________分数______________

一、 填空题（共20分，每空1分）
1. 三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图_宽相等。俯视图的下方和左视图的右方表示形体的____前___方。
2. 三视图以主视图为_基准___，__俯视___图在主视图正下方，__左视__图在主视图正右方。
3. 国标规定，在标注尺寸时，水平方向的尺寸数字字头应朝 上 __书写；垂直方向的尺寸数字，字头应朝 左 __书写；工程图样中，尺寸的基本单位为 mm 。
4. 标注尺寸的三要素是__尺寸界线__、__尺寸数字___ 、_尺寸线____。
5. 轴测投影的基本性质__平行性____和___度量性___。
6. 由两个或两个以上的基本体经叠加，或由一个基本体切去若干个部分，或者既叠加又切割而形成的物体称为_组合体__。
7. 假象把组合体分解成若干个部分，并分析各部分的形状、相对位置、组合形式和表面连接关系，这种分析方法称为_形体分析法___。
8. 组合体的组成形式有_叠加____、_切割____和___综合___三种。
二、 选择题（共15分，每题3分）
1、采用放大或缩小比例绘制图样，其尺寸应注（ A ）
A、实物的尺寸 B、图形的尺寸 C、两者都可
2、根据已知主、俯视图，选择一个正确的左视图。 （ B ）

3、下图中，主、俯、左三个视图中正确的视图是（A ）
A．主视图 B．俯视图 C．左视图 D．均有错误

4、已知立体的主、俯视图，正确的左视图是。（B ）

5、图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（ B ）度
A、15 B、30 C、60
三、补画视图中所缺的图线（共10分，每题5分）
（1）

（2）

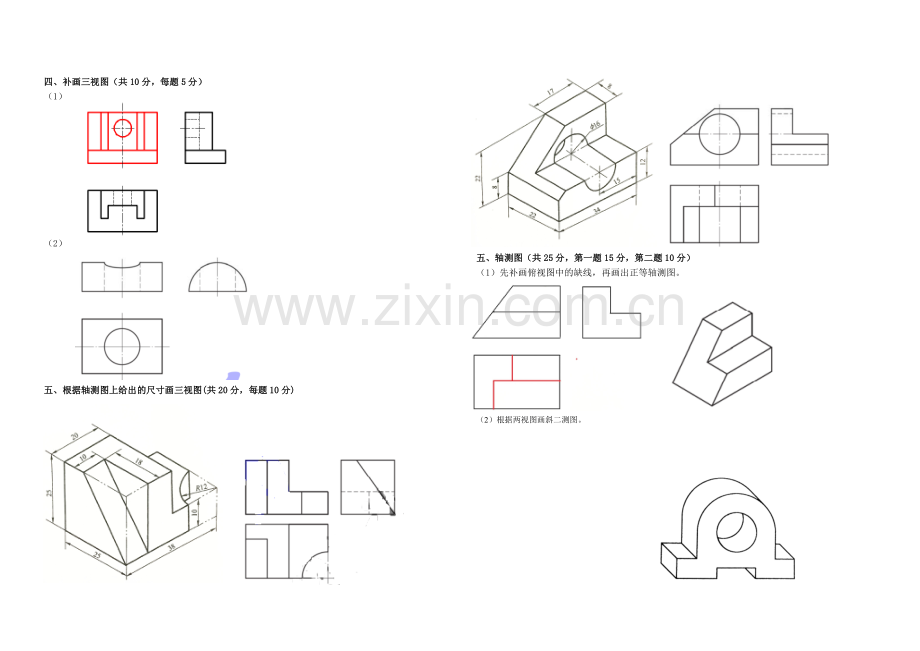

四、补画三视图（共10分，每题5分）
（1）

（2）

五、根据轴测图上给出的尺寸画三视图(共20分，每题10分)

五、轴测图（共25分，第一题15分，第二题10分）
（1）先补画俯视图中的缺线，再画出正等轴测图。

（2）根据两视图画斜二测图。
