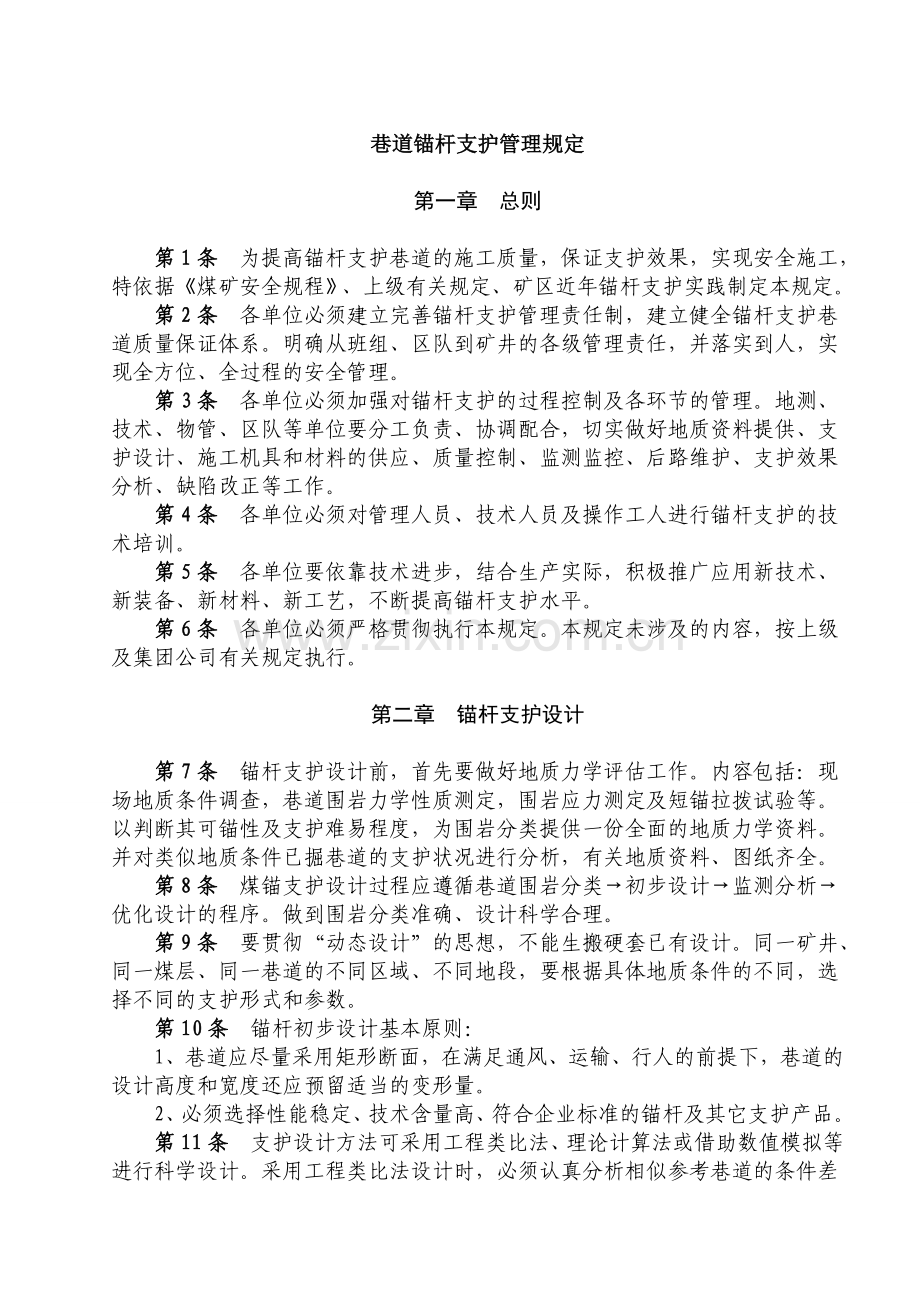

锚杆支护管理规定11.doc

巷道锚杆支护管理规定第一章 总则第1条 为提高锚杆支护巷道的施工质量，保证支护效果，实现安全施工，特依据煤矿安全规程、上级有关规定、矿区近年锚杆支护实践制定本规定。第2条各单位必须建立完善锚杆支护管理责任制，建立健全锚杆支护巷道质量保证体系。明确从班组、区队到矿井的各级管理责任，并落实到人，实现全方位、全过程的安全管理。第3条 各单位必须加强对锚杆支护的过程控制及各环节的管理。地测、技术、物管、区队等单位要分工负责、协调配合，切实做好地质资料提供、支护设计、施工机具和材料的供应、质量控制、监测监控、后路维护、支护效果分析、缺陷改正等工作。第4条各单位必须对管理人员、技术人员及操作工人进行锚杆支护的技术培训。第5条 各单位要依靠技术进步，结合生产实际，积极推广应用新技术、新装备、新材料、新工艺，不断提高锚杆支护水平。第6条各单位必须严格贯彻执行本规定。本规定未涉及的内容，按上级及集团公司有关规定执行。第二章 锚杆支护设计第7条锚杆支护设计前，首先要做好地质力学评估工作。内容包括：现场地质条件调查，巷道围岩力学性质测定，围岩应力测定及短锚拉拨试验等。以判断其可锚性及支护难易程度，为围岩分类提供一份全面的地质力学资料。并对类似地质条件已掘巷道的支护状况进行分析，有关地质资料、图纸齐全。第8条煤锚支护设计过程应遵循巷道围岩分类初步设计监测分析优化设计的程序。做到围岩分类准确、设计科学合理。第9条 要贯彻“动态设计”的思想，不能生搬硬套已有设计。同一矿井、同一煤层、同一巷道的不同区域、不同地段，要根据具体地质条件的不同，选择不同的支护形式和参数。第10条锚杆初步设计基本原则：1、巷道应尽量采用矩形断面，在满足通风、运输、行人的前提下，巷道的设计高度和宽度还应预留适当的变形量。2、必须选择性能稳定、技术含量高、符合企业标准的锚杆及其它支护产品。第11条支护设计方法可采用工程类比法、理论计算法或借助数值模拟等进行科学设计。采用工程类比法设计时，必须认真分析相似参考巷道的条件差异，并作相应的设计变更。第12条锚杆支护设计内容应包括设计说明书和设计图纸：设计说明书内容：1、巷道名称、位置、用途、巷道规格参数；2、地质条件说明及围岩分类。巷道所处层位、煤层及顶底板岩性、类别、煤层硬度、周围采掘情况、构造、水文及瓦斯情况等。3、锚杆几何参数（长度、直径）、力学参数（强度）、锚杆、锚索、桁架布置参数（间排距、角度）及确定依据；4、锚杆锚固参数（孔径、锚固长度）及确定依据；5、锚杆初锚扭矩（或预拉力）、设计锚拨力；6、护表构件（钢带、金属网形式）形式、强度、规格； 7、基于锚杆支护初步设计基础上的补强加固措施；8、验证初步设计的观测与监测方案；9、预计巷道受采动影响时可能出现的问题，以及应采取的相应措施；设计图纸包括：锚杆支护三视图；临时支护三视图。第13条 对难维护复杂条件的支护设计，应体现提高支护强度和支护等级的思想。如大跨度、交岔点、软弱破碎不稳定围岩，应采用加长或全长锚固、锚带索、桁架等联合支护方式。第14条宽度3.6m及以下的简单条件锚杆支护巷道，由各矿设计，报矿总工程师批准。矿井或煤层首次采用煤巷锚杆支护、巷道宽度大于3.6m、中等维护型的沿空巷道、难维护型巷道或其它复杂地质条件下，由锚杆技术公司或科研院校进行的锚杆支护设计，必须报集团公司备案。第15条软岩采用锚注支护时，注浆孔布置、深度、注浆压力、注浆量、滞后时间等要在设计中规定。第16条 岩巷锚喷支护，喷射混凝土设计厚度不得小于50mm，设计标号一般不低于150，主要峒室不低于200。煤巷原则上不采用喷射混凝土支护，如确需喷射混凝土的，其喷射厚度、标号应根据具体条件在设计中确定。第17条 支护设计的调整和优化。锚杆支护设计人员要了解掌握施工进程及支护效果，根据初步设计施工后的监测结果，验证、修改、优化支护设计，提高其合理性和可靠程度。第三章施工机具第18条岩巷推广使用110 N.m以上锚杆钻机。煤巷推广使用80 N.m以上大功率、高性能钻机，淘汰55 N.m以下锚杆钻机。第19条建立健全锚杆机具使用、维护、保养责任制度，设备要编号建立台帐，各项责任落实到单位和个人。第20条生产技术科要及时了解掌握锚杆钻机的使用状况，维修单位人员要加强对机具的维修检查，确保机具的性能。第21条锚杆钻机的维修、检测、报废等具体规定按淮矿生便20046号文执行。第22条岩巷必须配备锚杆安装机具，应使用B22（B19）钻杆配合32mm（28mm）钻头；煤巷应使用B22（B19）或小麻花钻杆配合28mm的钻头施工锚杆孔。第四章支护材料第23条 必须选用水基树脂锚固剂、无纵筋左旋螺纹钢高（等）强锚杆。禁止使用普通圆钢锚杆、建筑螺纹钢锚杆、非金属锚杆和水泥锚固剂。 锚杆、锚固剂等产品必须具有“MA”标志，经集团公司质量认证，符合行业标准，锚杆产品还必须符合集团公司企业标准。锚杆、锚固剂及其配套产品必须具有出厂质量验收合格证。第24条 矿要建立锚杆支护材料的定期抽检制度，由技术、安监、物管部门严格把关，不合格材料严禁入井、使用。第25条 锚杆的杆体、锚固剂、托盘、螺母等，其性能、强度与结构必须相互匹配；护表构件如金属网、塑料网、钢带、钢筋梁等，应与整个支护系统相适应。钢筋粱一般采用12mm的普通圆钢制作。托盘必须与锚杆及钢带相配套，如单体锚杆配圆形或方形托盘；型钢带和梯形钢筋梁配型托盘；M型钢带配M型托盘；W型钢带配W型托盘。不准使用普通铸铁托盘或其它型钢切割加工制成的托盘。金属锚杆杆体尾部螺纹必须采用滚丝工艺加工或采取热处理措施，使螺纹部分的强度与杆体相适应。第26条 锚注支护的注浆材料可采用水泥浆或高水速凝材料等。第27条锚索一般选用15.24mm低松驰级钢铰线，破断载荷为240260kN。 第28条 喷射混凝土用水泥、黄沙、石子、速凝剂等材料必须符合行业标准规定第29条 回收复用的锚杆及其它护表构件一般在巷帮使用。第30条 凡不按规定使用锚杆支护材料的巷道，其工程质量以不合格论处，若发生顶板事故，将严肃追究责任。第五章锚杆支护施工第31条施工前，必须根据支护设计编制作业规程、措施，施工单位严格按批准后的规程、措施施工。第32条锚杆支护巷道必须遵守煤矿安全规程第44条之规定。第33条施工前必须备齐符合要求的施工机具和支护材料。第34条迎头锚杆打眼安装工要经专业培训，专人操作。第35条锚杆施工要求严格执行“五不准”制度：1、巷道断面不符合设计，危岩活石不处理，隐患问题未排除，班组长不准划眼位。2、班组长不划眼位，打眼工不准打眼。3、不按规定打眼或打眼不合格，不准安装锚杆。4、锚固剂质量不合格，不准使用。5、锚杆杆体及其附件不符合规格、质量要求，不准使用。第36条采用钻爆法施工时，锚杆支护巷道必须制定严格的控制爆破措施。煤巷要预留足够的手工刷大部分，预留的手工刷大部分应根据煤层硬度等，在作业规程中明确规定，但一般不应小于500mm，以减少炮震破坏，保证巷道成型。第37条放炮（割煤）后要及时施工顶板锚杆。打眼、安装顶板锚杆必须在临时支护的掩护下进行。最前排顶板锚杆至煤（岩）壁的允许空顶距离不准超过设计规定的锚杆排距。第38条锚杆布置。打锚杆眼前必须按支护图表的规定看线、定点、量尺、画眼位。中顶锚杆沿中线，帮锚杆与巷道坡度一致。 第39条 锚杆眼的角度和孔深。锚杆布置方向应尽量与巷道轮廓线（或岩层主要层理面）垂直，其夹角不小于75，煤巷顶板靠两帮的锚杆，与铅垂线夹角呈1525。锚杆眼深度必须与锚杆长度相匹配，眼深误差0+30mm并在作业规程中予以规定。第40条 最下一排帮锚杆距底板不超过500mm，软岩或高地压巷道还应增补底脚锚杆、底板锚杆。煤锚巷道两帮应平直，托盘、钢带、网要紧贴巷壁，网搭接压茬长度不小于100 mm，未接触部位必须楔紧垫实。第41条 锚杆眼孔径应与锚杆直经、树脂药卷直径合理匹配。锚固剂的环形壁厚应控制在410mm。孔径允许时，应尽量选用大直径树脂卷。 岩巷宜采用32 mm孔径配28mm树脂卷，煤巷顶板宜采用28mm孔径配25mm树脂卷，两邦宜采用28mm或32mm孔径配25mm或28mm树脂卷。第42条 安装前所有锚杆眼都要用压风扫孔，清除积水、岩渣。并对使用的锚杆和锚固剂等材料进行检查，不合格的材料或过期变质的锚固剂严禁使用。第43条 锚杆安装要牢固树立“初锚力第一”的观念。必须使用锚杆钻机或其它专用锚杆安装机具，使树脂锚固剂充分搅拌混合。并使用快速安装工艺，即搅拌树脂锚固剂、上托盘、拧紧螺母一次完成。严禁用锤击或风锤搅拌的方法安装锚杆。煤巷顶板锚杆及岩巷锚杆螺母初锚扭矩不小于150N.m ，锚拨力不小于80 kN。煤巷帮锚杆的螺母初锚扭矩不小于100N.m ，锚拨力不小于60 kN。小孔径预应力锚索锚拨力不小于200kN。第44条 喷射混凝土要严格按操作规程规定操作，支护材料配合比符合规定，并采用潮喷工艺。喷射前必须清除松动岩块，将岩面用水冲洗净，喷射后必须按规定洒水养护。加钢筋网喷射混凝土时，必须先初喷至少30mm厚混凝土再挂钢筋网。第45条 小孔径预应力锚索支护应采用快速、中速两种树脂锚固剂，先装快速，后装中速。树脂锚固剂用钢铰线送至孔底后边搅拌边推进，搅拌2030秒停转，等待2分钟后再落下钻机。树脂锚固剂凝固1小时后，方可进行张拉预紧上托盘工作，预紧力一般不小于100kN。外露过长的钢铰线要及时剪断。第46条 锚注或注浆加固支护施工，要保证设计孔深、方向、间排距；采用快硬水泥或其它材料，封孔长度不得小于300mm；注浆时要掌握好注浆压力，先注底、帮，最后注顶板，并严格保证注浆量。注浆结束应及时清洗管路及设备，防止浆液凝结而堵塞。第47条严禁用支护锚杆（索）或其它护表构件进行起吊、固定保险档等工作。如需使用，必须单独施工。第六章监测监控第48条 锚杆支护巷道均要开展顶板岩性探查和支护效果监测工作，并按规定配齐、设置各类监测仪器（表）和工具。顶板岩性探查手段：通过锚杆眼钻进速度和排粉情况判定。探查内容：岩性变化、煤线及含水情况。无锚索支护巷道，每510m打一探查孔。监测内容：初锚扭矩、锚拨力、锚杆受力、顶板离层和围岩变形。监测器具：扭矩扳手、锚杆拉力计、锚杆测力计（液压枕）、顶板离层指示仪、测尺或测杆等。第49条 建立健全监测制度,认真落实班组自检、区队日检、矿井抽检制度。第50条 班组自检内容要求：初锚扭矩。班长负责安排业务熟悉人员对当班安装的锚杆逐根检测，并确保符合要求。第51条 区队日检内容要求：初锚扭矩、锚拨力、锚杆测力计（液压枕）、顶板离层和围岩变形量。区长负责指定业务熟悉人员对当天施工的锚杆进行抽测，初锚扭矩抽测不少于30%，锚拨力抽测一组（顶1根、两帮各1根），技术员负责组织每日对煤锚巷道已有锚杆测力计（液压枕）、顶板离层指示仪及围岩变形量进行观测。第52条 矿井抽检内容要求：初锚扭矩、锚拨力、锚杆测力计（液压枕）、顶板离层指示仪和围岩变形量。技术科监测组负责对全矿当月施工的所有煤锚巷道的监测工作，每30米抽测初锚扭矩3排、锚拨力1组（顶1根、两帮各1根）。观测煤锚巷道已有锚杆测力计（液压枕）、顶板离层指示仪、围岩变形量情况。第53条 认真填写监测记录，监测数据（初锚扭矩、锚拨力、锚杆受力、顶板离层、围岩变形）齐全、真实、可靠，严禁弄虚作假。顶板探查情况及监测发现的问题应记录清楚。初锚扭矩、锚拨力合格率100%，不符合要求的要分析原因，采取措施（如补打锚杆、二次紧固、架棚补强支护等）及时处理，达到规定要求。第54条 区队技术员每天将班组自检、区队日检资料收集整理后，报矿技术科。技术科负责如下工作：所有监测资料的收集、整理、存档，监测数据的分析处理及信息反馈，支护效果评判，修改完善或改变支护设计，制定切实可行的技术安全措施等。第55条锚拨力测试要有安全操作措施。锚拨力测试一般不作破坏性试验，当拉拨加载至设计锚拨力的90%时即为合格。拉拔过的锚杆要有明显标记，不得重复拉拔。第56条锚杆测力计（液压枕）、顶板离层指示仪、围岩变形量观测点的设置应根据巷道围岩条件、巷道断面、矿压大小等因素确定。一般3050m设一组测点，软岩巷道、顶板破碎地带、高地应力等地段必须加密测点，掘进初期和回采影响期间应加强监测。较稳定以上顶板不需安设的，需经矿总工程师批准。第57条巷道围岩允许变形量、顶板允许下沉速度要在支护设计和作业规程中作出规定。第58条锚喷支护巷道喷层强度监测按准北矿业（集团）公司锚喷巷道喷层强度检测暂行规定执行。第七章补强支护与后路维护第59条 巷道变形量超过规定、顶板离层超过警戒值及巷道处于破碎带、软岩段时，或大断面峒室、交岔点等处，要采取补锚杆（索）、补喷、锚注、套棚、增补托棚等符合现场实际的补强支护措施。采取补强措施后的巷道尺寸必须满足安全使用的要求。锚杆（索）孔集中淋水段，要进行架棚加固，防止锚杆（索）孔壁泥化，锚杆（索）失效。第60条当巷道岩性、顶板岩层结构、施工条件等发生变化时要及时汇报并采取补强措施处理，区队和矿技术部门及时安排人员到现场鉴定，并根据现场情况及时改变支护参数或支护形式，编制补充安全技术措施，经审批后执行。第61条锚杆支护巷道因条件变化需改为架棚支护时，必须至少退后5m架棚。退后架棚复合支护距离根据巷道实际条件，由矿技术部门确定。第62条建立后路巡查制度。矿井、区队、班组划清责任范围，负责检查承包后路和重点地段的支护状况。掘进工作面每班对掘进后路进行巡察，发现支架折损、巷道变形超过规定、喷层脱落及锚杆失效等危及安全的现象，必须及时采取措施进行维护。第63条掘进后路维护，要有安全技术措施。第64条锚杆支护巷道，必须备有不少于可供一个圆班使用的架棚备用料及58根内注式单体支柱。第八章 其它第65条建立特殊地段煤锚支护报告制度。煤锚改为长距离套棚、巷道收缩率过大、巷道采用多种支护形式和参数试验后仍不能满足要求、以及其它需要报告的特殊地段，矿在改变支护形式的同时，要向生产管理部报告，由生产管理部建立台帐，必要时进行现场指导，合理选择支护参数，强化施工现场管理，保证工程质量。
