初二物理欧姆定律练习4.doc

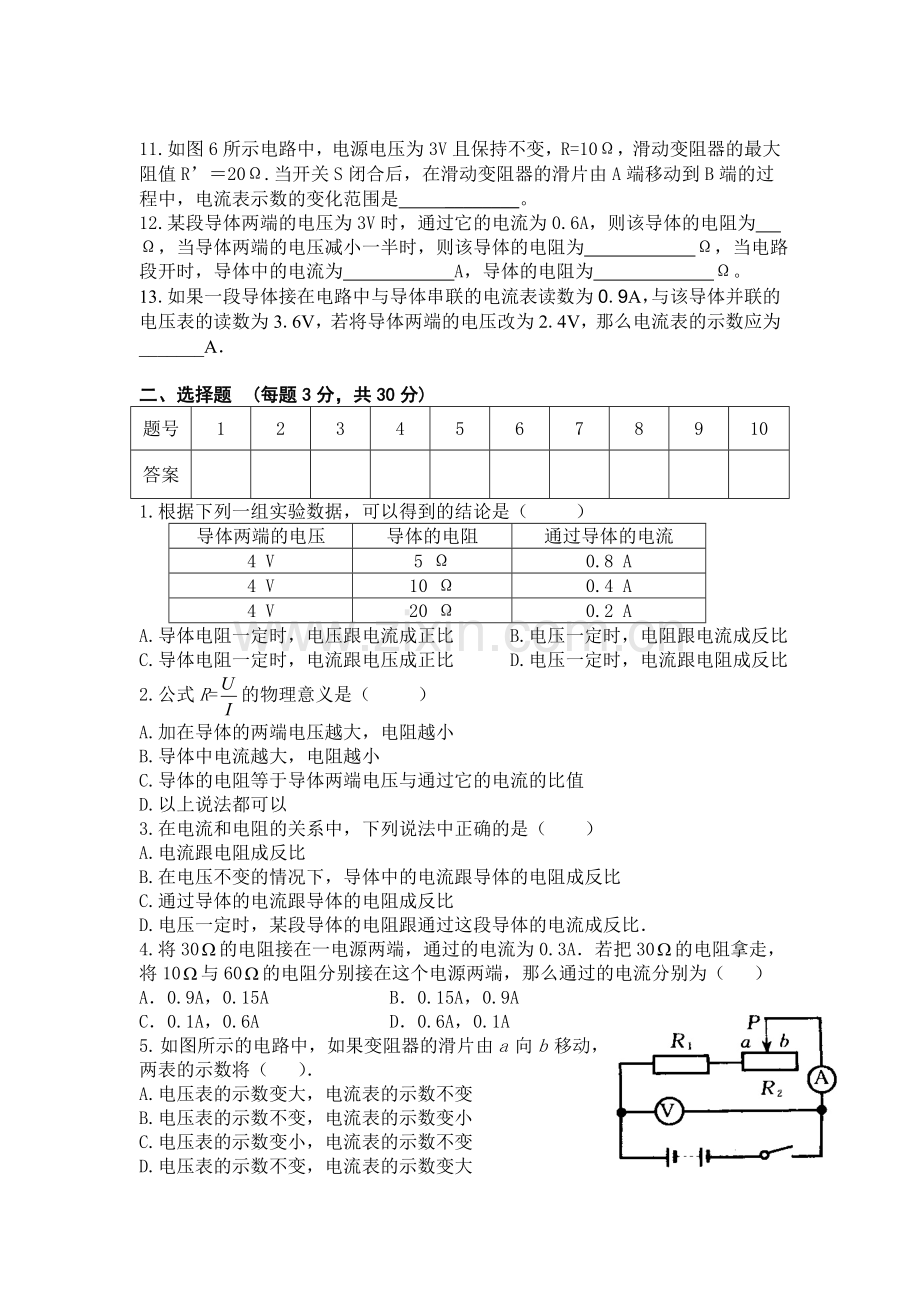

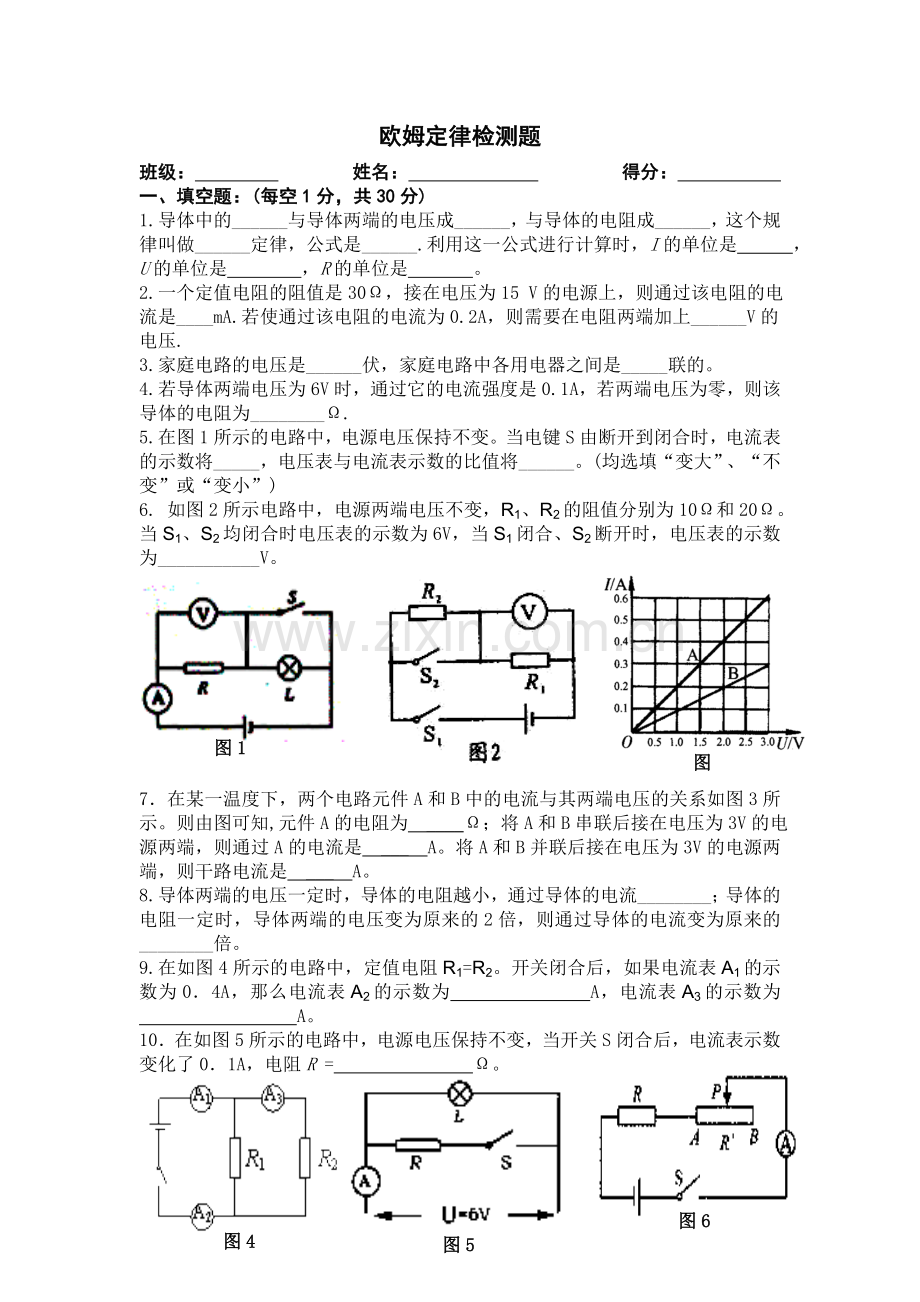

欧姆定律检测题班级： 姓名： 得分： 一、填空题：(每空1分，共30分)1.导体中的_与导体两端的电压成_，与导体的电阻成_，这个规律叫做_定律，公式是_.利用这一公式进行计算时，I的单位是 ，U的单位是 ，R的单位是 。2.一个定值电阻的阻值是30，接在电压为15 V的电源上，则通过该电阻的电流是_mA.若使通过该电阻的电流为0.2A，则需要在电阻两端加上_V的电压.3.家庭电路的电压是_伏，家庭电路中各用电器之间是_联的。4.若导体两端电压为6V时，通过它的电流强度是0.1 A，若两端电压为零，则该导体的电阻为_.5.在图1所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将_，电压表与电流表示数的比值将_。(均选填“变大”、“不变”或“变小”)6. 如图2所示电路中，电源两端电压不变，R1、R2的阻值分别为10和20。当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为_V。 图3图17在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图3所示。则由图可知,元件A的电阻为 _；将A和B串联后接在电压为3V的电源两端，则通过A的电流是 _ A。将A和B并联后接在电压为3V的电源两端，则干路电流是 _ A。8.导体两端的电压一定时，导体的电阻越小，通过导体的电流_；导体的电阻一定时，导体两端的电压变为原来的2倍，则通过导体的电流变为原来的_倍。9.在如图4所示的电路中，定值电阻R1=R2。开关闭合后，如果电流表A1的示数为04A，那么电流表A2的示数为 A，电流表A3的示数为 A。图610在如图5所示的电路中，电源电压保持不变，当开关S闭合后，电流表示数变化了01A，电阻R = 。图5图411.如图6所示电路中，电源电压为3V且保持不变，R=10，滑动变阻器的最大阻值R20.当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是 _。12.某段导体两端的电压为3V时，通过它的电流为0.6A，则该导体的电阻为 ，当导体两端的电压减小一半时，则该导体的电阻为 ，当电路段开时，导体中的电流为 A，导体的电阻为 。13.如果一段导体接在电路中与导体串联的电流表读数为0.9A，与该导体并联的电压表的读数为3.6V，若将导体两端的电压改为2.4V，那么电流表的示数应为_A二、选择题(每题3分，共30分)题号12345678910答案1.根据下列一组实验数据，可以得到的结论是（ ）导体两端的电压导体的电阻通过导体的电流4 V5 0.8 A4 V10 0.4 A4 V20 0.2 AA.导体电阻一定时，电压跟电流成正比 B.电压一定时，电阻跟电流成反比C.导体电阻一定时，电流跟电压成正比 D.电压一定时，电流跟电阻成反比2.公式R=的物理意义是（ ）A.加在导体的两端电压越大，电阻越小B.导体中电流越大，电阻越小C.导体的电阻等于导体两端电压与通过它的电流的比值D.以上说法都可以3.在电流和电阻的关系中，下列说法中正确的是（ ）A.电流跟电阻成反比B.在电压不变的情况下，导体中的电流跟导体的电阻成反比C.通过导体的电流跟导体的电阻成反比D.电压一定时，某段导体的电阻跟通过这段导体的电流成反比4.将30的电阻接在一电源两端，通过的电流为0.3A若把30的电阻拿走，将10与60的电阻分别接在这个电源两端，那么通过的电流分别为（ ）A0.9A，0.15A B0.15A，0.9AC0.1A，0.6A D0.6A，0.1A5.如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将（ ）A.电压表的示数变大，电流表的示数不变 B.电压表的示数不变，电流表的示数变小C.电压表的示数变小，电流表的示数不变 D.电压表的示数不变，电流表的示数变大6.导体两端电压为3V时，通过它的电流是0.6A，如果使导体两端电压增加到6V，那么该导体的电阻是（ ）A1.8 B5 C10 D157.如图8所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（ ）A.电压表的示数增大，电流表的示数减小B.电压表的示数减小，电流表的示数增大C.电压表的示数增大，电流表的示数增大D.电压表的示数减小，电流表的示数减小VLPRA图10图9VALPR图88.做电学实验时，如图9所示连接电路，闭合开关时，灯泡正常发光，电压表示数正常，但电流表指针不动，这可能是（ ）A.电流表已烧坏，致使电路不通 B.电流表完好，接线柱接触不良C.灯L的灯座短路 D.电流表短路9.在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表换了位置，如图10所示，可能出现的现象是（ ）A.电压表烧坏 B.小灯泡烧坏C.电流表烧坏 D.小灯泡不亮10.甲乙两电阻之比为2：1，将它们串联在电路中时，它们两端的电压之比为（ ）A.1：2 B.2：1 C.1：1 D.无法比较三、作图与实验(每空2分，电路图和实物连线各5分，共26分)1.在伏安法测电阻连接实验电路时：（1）开关应处于 状态，滑动变阻器的滑片应位于_端，这主要是为了避免电路中的_过大，以致于烧坏有关元件。（2）此实验的原理是： 。AV（3）在虚线框内画出实验电路图，并把图的实物对应连接起来.（滑动变阻器接线柱A必须使用）（4）某次实验，电流表和电压表的示数如图所示，该次实验测得的电阻为 欧。A315A0.63（5）如果要使电流表的示数变为0.4安，滑动变阻器滑片应向实物图中 端移动（填“A”或“B），此时电压表示数为 伏。（设电阻不变）（6）若实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数却有明显偏转（示数较大），则电路中发生故障的原因是 。四、计算题(每题7分，共14分)1.如图电路中，电流表示数为0.6 A，电阻R2的阻值为20 ，通过R2的电流为0.4 A，VR1AR2求：(1)电源电压(2)电阻R1的阻值2、如图所示的电路中，电源电压为9伏且不变，电阻R1=12欧，R2=12欧，R3=6欧，在以下情况中电流表的示数各是多少？（1）S1、S2都断开时（2）S1、S2都闭合时（3）S1闭合，S2断开时
