赵王河疏浚单位工程验收设计报告.doc

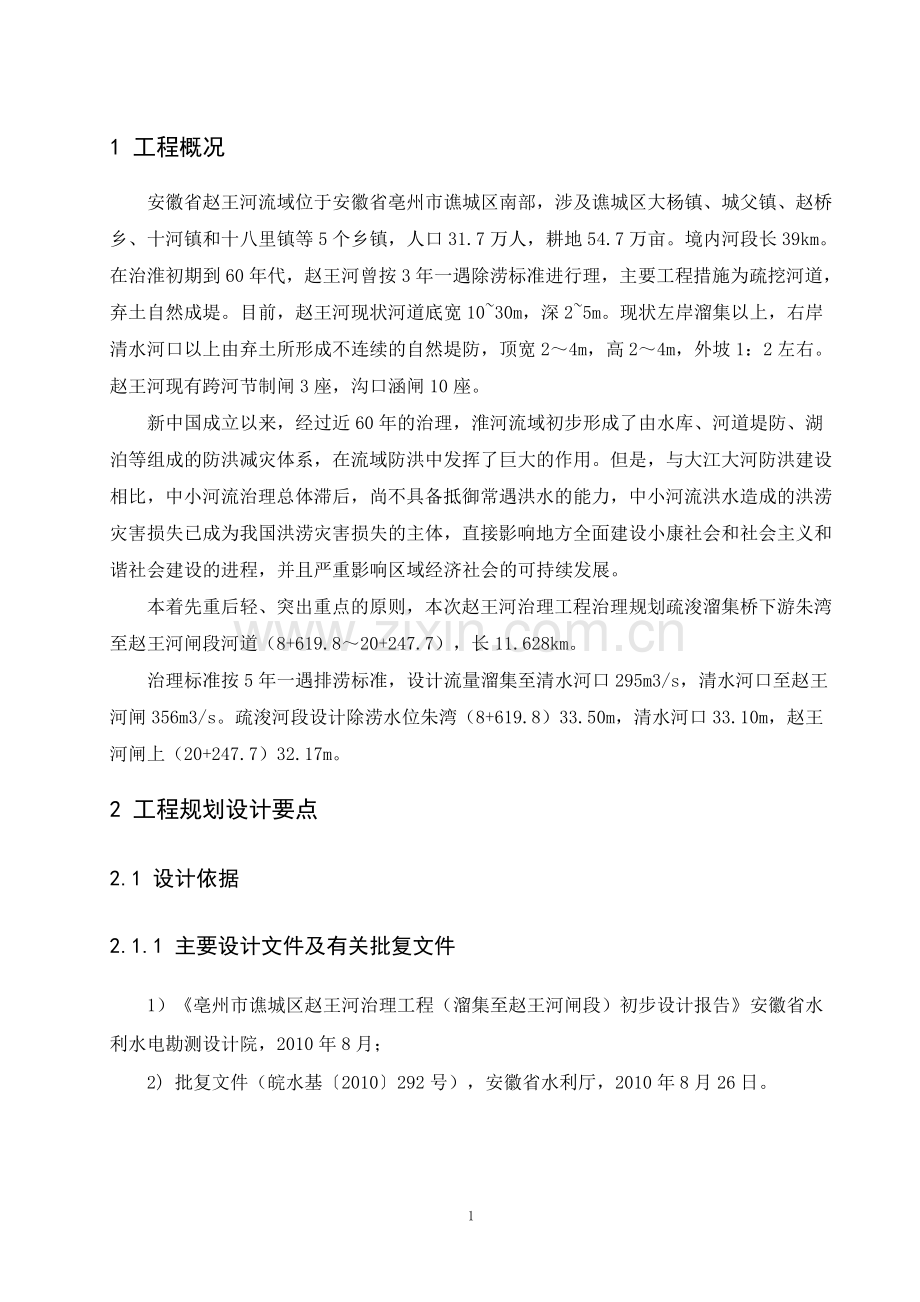

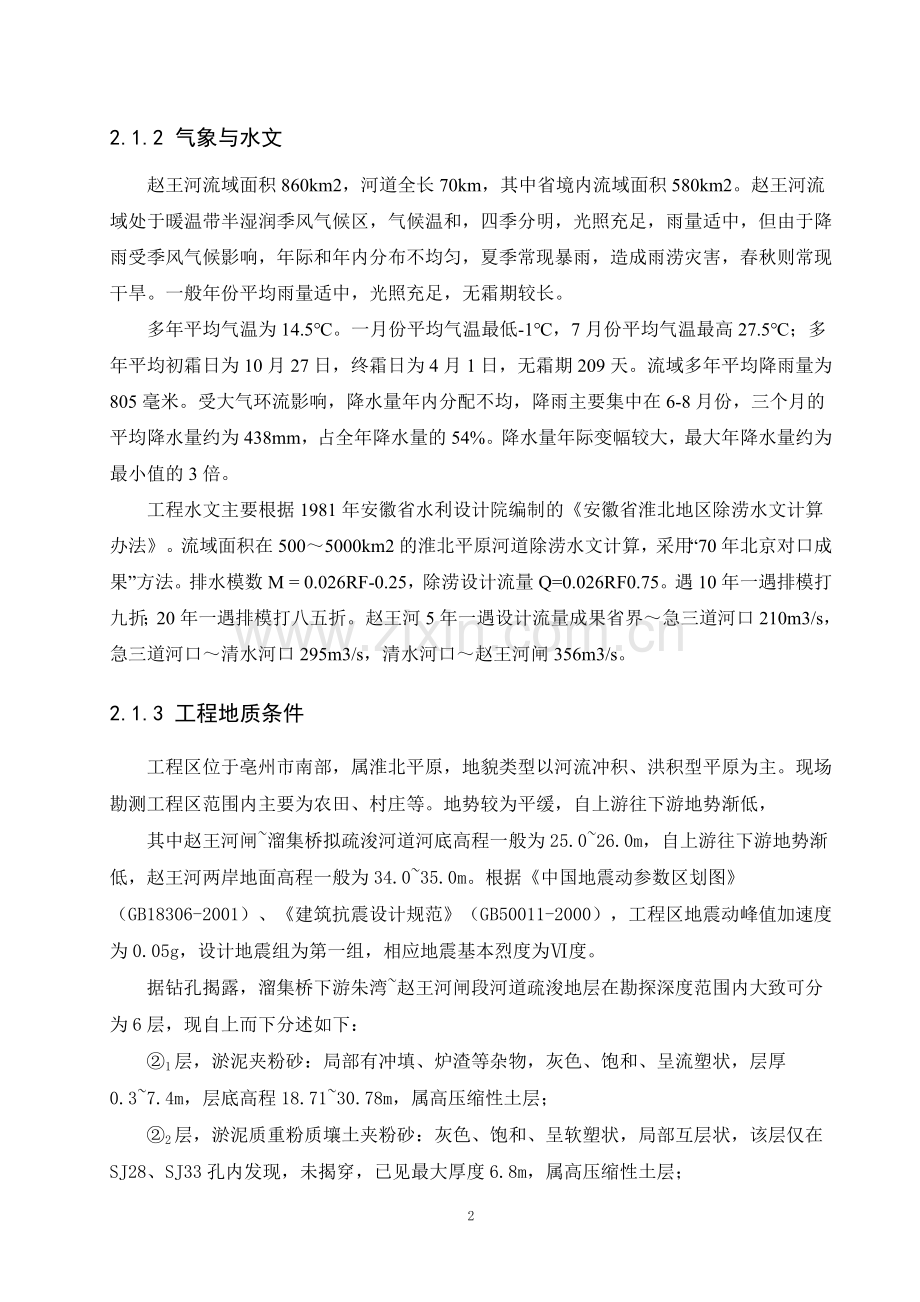

1 工程概况安徽省赵王河流域位于安徽省亳州市谯城区南部，涉及谯城区大杨镇、城父镇、赵桥乡、十河镇和十八里镇等5个乡镇，人口31.7万人，耕地54.7万亩。境内河段长39km。在治淮初期到60年代，赵王河曾按3年一遇除涝标准进行理，主要工程措施为疏挖河道，弃土自然成堤。目前，赵王河现状河道底宽1030m，深25m。现状左岸溜集以上，右岸清水河口以上由弃土所形成不连续的自然堤防，顶宽24m，高24m，外坡1：2左右。赵王河现有跨河节制闸3座，沟口涵闸10座。新中国成立以来，经过近60年的治理，淮河流域初步形成了由水库、河道堤防、湖泊等组成的防洪减灾体系，在流域防洪中发挥了巨大的作用。但是，与大江大河防洪建设相比，中小河流治理总体滞后，尚不具备抵御常遇洪水的能力，中小河流洪水造成的洪涝灾害损失已成为我国洪涝灾害损失的主体，直接影响地方全面建设小康社会和社会主义和谐社会建设的进程，并且严重影响区域经济社会的可持续发展。本着先重后轻、突出重点的原则，本次赵王河治理工程治理规划疏浚溜集桥下游朱湾至赵王河闸段河道（8+619.820+247.7），长11.628km。治理标准按5年一遇排涝标准，设计流量溜集至清水河口295m3/s，清水河口至赵王河闸356m3/s。疏浚河段设计除涝水位朱湾（8+619.8）33.50m，清水河口33.10m，赵王河闸上（20+247.7）32.17m。2 工程规划设计要点2.1 设计依据2.1.1 主要设计文件及有关批复文件1）亳州市谯城区赵王河治理工程（溜集至赵王河闸段）初步设计报告安徽省水利水电勘测设计院，2010年8月；2) 批复文件（皖水基2010292号），安徽省水利厅，2010年8月26日。2.1.2 气象与水文赵王河流域面积860km2，河道全长70km，其中省境内流域面积580km2。赵王河流域处于暖温带半湿润季风气候区，气候温和，四季分明，光照充足，雨量适中，但由于降雨受季风气候影响，年际和年内分布不均匀，夏季常现暴雨，造成雨涝灾害，春秋则常现干旱。一般年份平均雨量适中，光照充足，无霜期较长。多年平均气温为14.5。一月份平均气温最低-1，7月份平均气温最高27.5；多年平均初霜日为10月27日，终霜日为4月1日，无霜期209天。流域多年平均降雨量为805毫米。受大气环流影响，降水量年内分配不均，降雨主要集中在6-8月份，三个月的平均降水量约为438mm，占全年降水量的54%。降水量年际变幅较大，最大年降水量约为最小值的3倍。工程水文主要根据1981年安徽省水利设计院编制的安徽省淮北地区除涝水文计算办法。流域面积在5005000km2的淮北平原河道除涝水文计算，采用“70年北京对口成果”方法。排水模数M = 0.026RF-0.25，除涝设计流量Q=0.026RF0.75。遇10年一遇排模打九折；20年一遇排模打八五折。赵王河5年一遇设计流量成果省界急三道河口210m3/s，急三道河口清水河口295m3/s，清水河口赵王河闸356m3/s。2.1.3 工程地质条件工程区位于亳州市南部，属淮北平原，地貌类型以河流冲积、洪积型平原为主。现场勘测工程区范围内主要为农田、村庄等。地势较为平缓，自上游往下游地势渐低，其中赵王河闸溜集桥拟疏浚河道河底高程一般为25.026.0m，自上游往下游地势渐低，赵王河两岸地面高程一般为34.035.0m。根据中国地震动参数区划图（GB18306-2001）、建筑抗震设计规范（GB50011-2000），工程区地震动峰值加速度为0.05g，设计地震组为第一组，相应地震基本烈度为度。据钻孔揭露，溜集桥下游朱湾赵王河闸段河道疏浚地层在勘探深度范围内大致可分为6层，现自上而下分述如下：1层，淤泥夹粉砂：局部有冲填、炉渣等杂物，灰色、饱和、呈流塑状，层厚0.37.4m，层底高程18.7130.78m，属高压缩性土层；2层，淤泥质重粉质壤土夹粉砂：灰色、饱和、呈软塑状，局部互层状，该层仅在SJ28、SJ33孔内发现，未揭穿，已见最大厚度6.8m，属高压缩性土层；1层，轻粉质壤土、砂壤土夹粉砂：灰黄、湿、呈软塑可塑状，层厚1.4m，层底高程29.18m，该层仅在SJ7孔发现，属高压缩性土层；2层，重粉质壤土：棕黄灰黄、湿、呈可塑硬塑状，夹铁锰质结核、砂礓，层厚0.95.0m，层底高程20.0726.57m，属中等压缩性土层；1层，轻粉质壤土夹中粉质壤土、砂壤土、粉细砂：灰黄、饱和、呈可塑状，层厚0.92.8m，层底高程22.9725.67m，该层仅在SJ13、SJ37、SJ39孔内发现，属中等偏低压缩性土层；2层，细砂夹砂壤土、轻粉质壤土、中粉质壤土：灰黄，饱和，呈中密密实状，该层未揭穿，已见最大厚度3.3m。根据本次勘察，判定疏浚段工程区范围内土层岩性及其空间分布比较稳定，同时也没有明显不良地质现象。1层淤泥夹粉砂，流塑状，集中分布在河床中心位置，为主要的疏浚土层；2层淤泥质重粉质壤土，软塑状，该层分布范围小且层厚较薄；1层轻粉质壤土夹砂壤土，软塑状，该层分布范围小且层厚较薄；2层重粉质壤土，呈可塑硬塑状；1层轻粉质壤土夹砂壤土，该层分布范围小；2层细砂，呈中密密实状，本次疏浚涉及该层较少。根据上述土性概况，施工可选择采用绞吸式挖泥船或抓斗式挖泥船。采用管道输送疏浚土时应将土体破碎。疏浚土层以1层淤泥、2层淤泥质重粉质壤土为主，其抗滑稳定性较差，开挖时应控制作业进度，岸坡坡度应控制在边坡稳定的要求范围内。2.2 设计标准2.2.1工程等级及建筑物级别根据批文批复内容，确定赵王河防洪标准为20年一遇，排涝标准为5年一遇。河道边坡按4级建筑物设计。2.2.3 抗震设计烈度 根据中国地震动参数区划图（GB18306-2001），工程区地震动峰值加速度为0.05g，相应的工程区地震基本烈度为度，工程区地震动反应谱特征周期为0.45s。因此，可不作抗震验算。2.3 工程设计本次工程设计疏浚河段起于溜集桥下游朱湾C80（8+619.8），止于赵王河闸上C182（20+247.7），疏浚长度11.628km。2.3.1河线确定的原则河道疏浚首先要满足除涝要求，尽可能沿老河槽进行，以减少工程量、占地、拆迁。疏浚河线一般以老河槽中心线作为设计河道中心线，局部弯道考虑抹角或切滩，以使水流平顺，河线顺直。河线布置见附图-河道平面布置图。2.3.2纵断面设计首先根据各河道的地形、地貌、地面高程和河道两岸土地及乡村分布综合确定河道各节点的设计除涝水位，各疏浚河道的设计河底高程主要根据设计除涝水位、河道沿程淤积情况、地质条件、现状河底高程、河流形态以及设计流量经试算综合确定。2.3.3横断面设计 根据各河段河道特性、地质条件及现有河道边坡情况，按拟定的设计除涝流量、除涝水位及设计河底高程，经过试算确定疏浚河段的横断面，各河段河道疏浚断面型式均采用单一梯形断面。河道在河道底高程确定的情况下，对于单一梯形断面来说，断面的设计要素主要有河道底宽和设计边坡。设计底高程参考现状河底高程和地形确定，设计边坡依据土质、地质情况确定，根据各节点设计流量、底高程、边坡和设计河道纵坡降，利用明渠均匀流公式计算出一个底宽，以此底宽作为参考，考虑水位是否出槽等因素，假定一个略小于计算数值的底宽套出河道疏浚断面进行节点水位验算，如果节点水位符合，则假设底宽即为设计底宽，如不符合，重新假设底宽验算，直至节点水位符合为止。疏浚河段设计横断面要素见表2.3-1。表2.3-1 赵王河设计水位及河道设计断面桩号（断面号）位置除涝水位(m)设计河底高程(m)设计河底宽度(m)河道边坡纵坡河道长度(m)C80 （8+619.8）朱湾33.5026.46151：31.59/万2890.1C106（11+509.9）清水河口33.1026.0上游15m/下游25m1：31.14/万8737.9C182（20+247.7）赵王河闸32.1725.0251：32.3.4工程量计算本次工程设计疏浚河段起于溜集桥下游朱湾C80（8+618.9），止于赵王河下游赵王河闸上C182（20+247.7），疏浚长度11.628km。疏浚土方工程量72.98万m3，疏浚开挖占地13.36万m2。3 工程设计审查意见落实20010年8月我院完成了亳州市谯城区赵王河治理工程（溜集至赵王河闸段）初步设计报告（报批稿），2010年8月，安徽省水利厅以皖水基2010292号文，对初设报告批复。施工图阶段，我院按照皖水基2010292号文进行设计，工程设计内容与审查意见一致。4 工程标准本工程设计中所有的原材料的性能指标 、填土质量指标、砼强度指标等均按现行的国家或行业标准设计，在实际施工过程中各种检测指标满足设计要求。5 设计变更无6 设计文件质量管理我院于1997年通过了ISO9001国际标准认证。在设计过程中，严格按我院设计质量控制程序，实行逐级校审制度，设计计算严格把关，以保证工程的设计质量。建设往来文件由设代负责发送及接收，并按规定进行登记，原件统一编号后现场存档备查。各阶段的设计文件、图纸、计算书以及施工图阶段的设计变更均完整存档于我院信息中心。7 设计服务工程正式开工前，设计人员对施工及有关单位进行技术交底；设计人员到现场帮助放样定位，确定建筑物位置；工程开工后，我院成立了设代组，根据施工进度，及时派相应技术人员到施工现场，解决施工中遇到的技术问题和技术难题，以促进工程的顺利实施。8 工程评价依据本工程机电检测报告及工程质量检测报告检测结论，本工程机电设备运行正常；各主体建筑物施工外观质量、结构尺寸、砼强度、砂浆强度、土方填筑压实度等工程质量均能满足设计要求。9 经验与建议本工程建设内容较多，工程较复杂，在整个工程的设计过程中有以下几点体会。1）良好的协作关系，是保证工程进度的关键本工程建设内容较多，建设时间较长，在设计的过程中，得到了建设管理处的大力支持；工程建设过程中，建管、设计、监理、施工四方能随时保持联络，发现问题，协商解决，从而保证了工程顺利实施。 2）树立服务意识，精心勘测设计我院一直以“诚信为本，精心勘测设计,服务至上,持续改进创新”为我院的质量方针。工程开工后，我院及时成立了设代组，根据工程施工进度，及时到施工现场配合施工，发现问题，及时解决，节约了时间，保证了施工进度。10 附件10.1 设计机构设置及主要工作人员1) 设计单位设计单位为安徽省水利水电勘测设计院，甲级设计证书号：A134004998，甲级勘察证书号：110102-kj。2) 设代组设置我院于工程开工之日成立设代组，设代组由分管院长朱青和分管总工徐迎春领导，组长由本工程项目负责人龚宾担任，设代组成员由各专业的主要技术人员构成。设代组根据业主要求和工程进展情况进驻施工现场，并在工地现场全权负责设计方面的情况。设代人员根据专业分工不同和工程进度分批次进驻工地。设代服务工作贯穿施工全过程，直到工程完工验收。表10.1-1 设代组人员表分管院长朱 青分管总工张国龙设代组长龚 宾水工王丽军施工许田地9表10.1-2 参加设计人员表批 准朱 青核 定徐迎春项目负责人海 燕 龚 宾 审 查海 燕 朱 群 刘慧萍 龚 宾 冯立孝 武 杰校 核规划吴永生水工朱玉珍施工傅代兵概算胡卫红编 写规划赵 威 沈 艳水工王丽军 王延平 施工许田地概算姜平屏10.2 工程设计大事记2010年8月我院完成了亳州市谯城区赵王河治理工程（溜集至赵王河闸段）初步设计报告（报批稿）（以下简称初设报告）；2010年8月，安徽省水利厅批复（皖水基2010292号）；2010年10月，完成招标设计；2010年11月，完成施工图设计。10.3 技术标准目录采用的主要规程、规范、标准如下中华人民共和国防洪法，1997年防洪标准（GB 5020194）城市防洪工程设计规范（CJJ 5092）堤防工程设计规范（GB 5028698）疏浚工程施工技术规范（SL17-90），1990年公路桥涵设计通用规范 （JTG D60-2004）水工混凝土结构设计规范 （SL/T191-2008）砼结构设计规范 （GB50010-2002）水利水电工程施工组织设计规范(SL303-2004)其它有关规程、规范等。目 录1 工程概况12 工程规划设计要点12.1 设计依据12.1.1 主要设计文件及有关批复文件12.1.2 气象与水文22.1.3 工程地质条件22.2 设计标准32.3 工程设计42.3.1河线确定的原则42.3.2纵断面设计42.3.3横断面设计42.3.4工程量计算53 工程设计审查意见落实54 工程标准55 设计变更56 设计文件质量管理67 设计服务68 工程评价69 经验与建议610 附件710.1 设计机构设置及主要工作人员710.2 工程设计大事记810.3 技术标准目录8甲级设计证书号：A134004998甲级勘察证书号：110102-kj亳州市谯城区赵王河治理工程（溜集至赵王河闸段)竣工验收设计工作报告工程编号：2008438安徽省水利水电勘测设计院2012年1月批 准朱 青核 定徐迎春项目负责人龚 宾审 查龚 宾校 核王延平编 写王丽军
