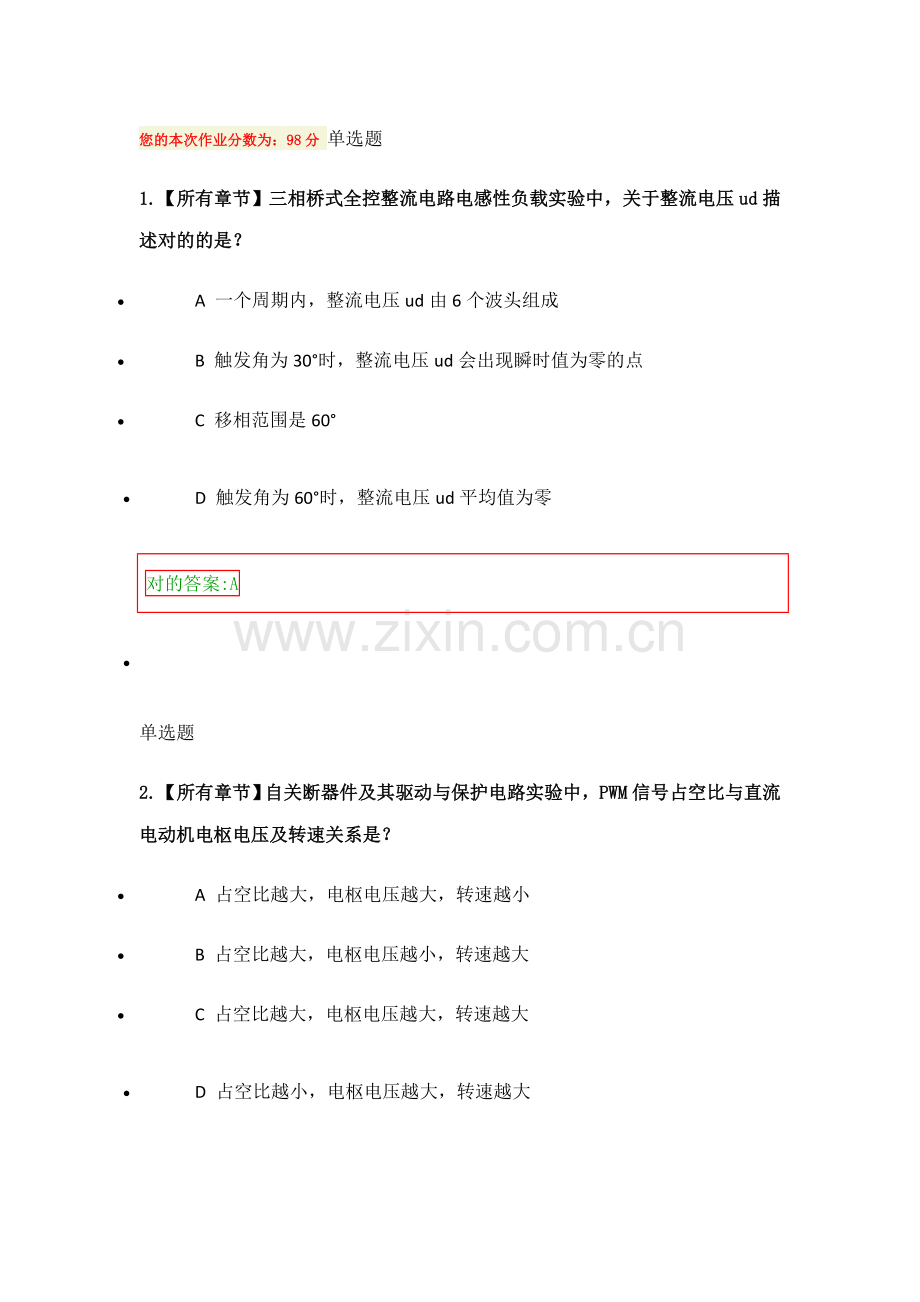

您的本次作业分数为：98分 单选题
1.【所有章节】三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述对的的是？
· A 一个周期内，整流电压ud由6个波头组成
· B 触发角为30°时，整流电压ud会出现瞬时值为零的点
· C 移相范围是60°
· D 触发角为60°时，整流电压ud平均值为零
对的答案:A
·
单选题
2.【所有章节】自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？
· A 占空比越大，电枢电压越大，转速越小
· B 占空比越大，电枢电压越小，转速越大
· C 占空比越大，电枢电压越大，转速越大
· D 占空比越小，电枢电压越大，转速越大
对的答案:C
·
单选题

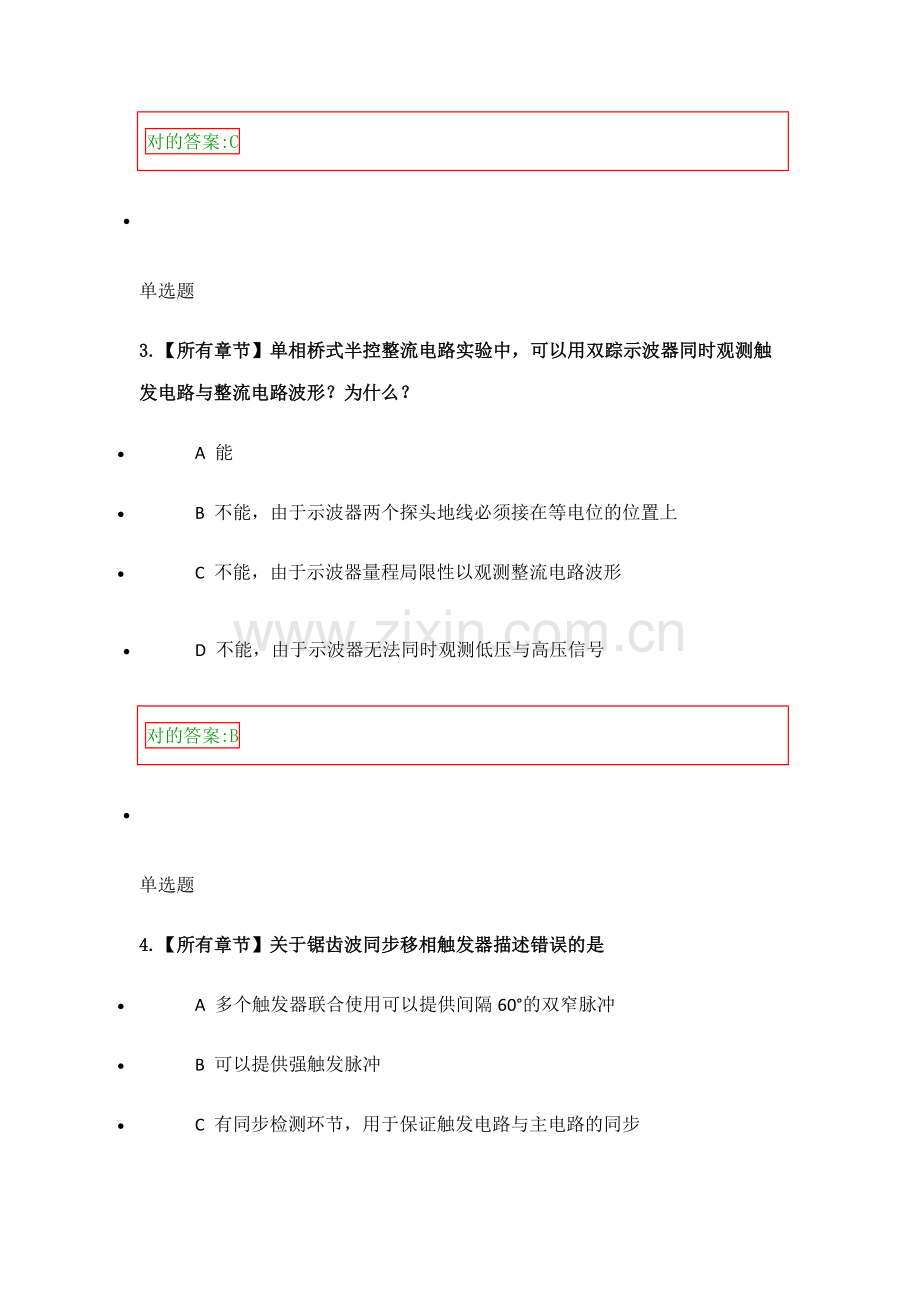

3.【所有章节】单相桥式半控整流电路实验中，可以用双踪示波器同时观测触发电路与整流电路波形？为什么？
· A 能
· B 不能，由于示波器两个探头地线必须接在等电位的位置上
· C 不能，由于示波器量程局限性以观测整流电路波形
· D 不能，由于示波器无法同时观测低压与高压信号
对的答案:B
·
单选题
4.【所有章节】关于锯齿波同步移相触发器描述错误的是
· A 多个触发器联合使用可以提供间隔60°的双窄脉冲
· B 可以提供强触发脉冲
· C 有同步检测环节，用于保证触发电路与主电路的同步
· D 移相范围为30°到150°
对的答案:D
·
单选题
5.【所有章节】关于“单管整流”现象的描述，错误的是
· A 输出电流为单向脉冲波，具有很大的直流分量
· B “单管整流”会危害电机、大电感性质的负载
· C 此时电路中只有一个晶闸管导通
· D 只在负载功率因数角小于触发角时出现
对的答案:D
·
单选题
6.【所有章节】关于单相桥式半控整流电路直流侧电压ud波形描述对的的是？
· A ud会出现负值
· B ud是否出现负值由触发角大小决定
· C 电感性负载，触发脉冲丢失，则ud变为零
· D 电感性负载，触发脉冲丢失，则ud半周期为正弦，半周期为零。
对的答案:D
·
单选题
7.【所有章节】关于逆变产生的条件，错误的是
· A 有一个能使电能倒流的直流电势
· B 电势极性应与晶闸管元件单向导电方向一致
· C 电势的大小稍小于变流电路的直流平均电压
· D 变流电路直流侧应能产生负值的直流平均电压
对的答案:C
·
单选题
8.【所有章节】自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是：
· A 过压保护
· B 过流保护
· C 为电动机续流
· D 自关断器件保护电路的一部分
对的答案:C
·
单选题
9.【所有章节】关于三相桥式全控整流电路的描述，错误的是？
· A 可以采用宽度大于60°而小于120°的宽脉冲触发
· B 可以采用间隔60°的双窄脉冲触发
· C 自然换流点是相电压过零点
· D 自然换流点是相电压交点
对的答案:C
·
单选题
10.【所有章节】三相桥式全控整流电路实验中，负载电压出现过零点时触发角为多少度？
· A 30°
· B 60°
· C 90°
· D 120°
对的答案:B
·
单选题
11.【所有章节】交流调压电路的控制方式不涉及
· A 通断控制
· B 相位控制
· C 斩波控制
· D 反馈控制
对的答案:D
·
单选题
12.【所有章节】单相交流调压电路，在正常范围内，输出电压与触发角的关系为：
· A 触发角越大，输出电压越高
· B 触发角越小，输出电压越高
· C 随着触发角增大，输出电压先增大后减小
· D 随着触发角增大，输出电压先减小后增大
对的答案:B
·
单选题
13.【所有章节】三相桥式全控整流及有源逆变电路实验中所用到的实验设备不涉及：
· A 三相芯式变压器
· B 滑线变阻器
· C 示波器
· D 异步电机
对的答案:D
·
单选题
14.【所有章节】自关断器件保护电路中电容、电阻及二极管的作用描述错误的是
· A 运用电容两端电压不能突变的原理延缓关断时集射电压上升速度
· B 电阻作用是限制器件导通时电容的放电电流
· C 二极管的作用是在关断过程中将电阻旁路，以充足运用电容的稳压作用
· D 电阻的作用是分压，以减少管压降
对的答案:D
·
单选题
15.【所有章节】单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？
· A G1接晶闸管门极，K1接晶闸管阴极
· B G1接晶闸管阴极，K1接晶闸管门极
· C G1接晶闸管门极，K1接晶闸管阳极
· D G1接晶闸管阳极，K1接晶闸管门极
对的答案:A
·
单选题
16.【所有章节】单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角？
· A 改变单相交流调压电路的触发角
· B 改变输入电压源的频率
· C 改变负载电阻的大小
· D 改变输入电压的大小
对的答案:C
·
单选题
17.【所有章节】单相桥式半控整流电路中具有几个晶闸管，几个大功率二极管？
· A 1个晶闸管 3个大功率二极管
· B 2个晶闸管 2个大功率二极管
· C 3个晶闸管 1个大功率二极管
· D 4个晶闸管，没有大功率二极管
对的答案:B
·
单选题
18.【所有章节】关于三相桥式全控整流电路的实验操作，描述对的的是：
· A 按照原理图接线，然后打开主电源，再检查晶闸管脉冲是否正常
· B 不能用示波器观测触发脉冲
· C 正常情况下，应有间隔均匀，互相间隔120°，幅度相同的双脉冲
· D 可以用示波器观测来检查相序是否对的
对的答案:D
·
单选题
19.【所有章节】三相桥式全控整流电路实验中，关于主电路三相电源的相序说法对的的是
· A 三相电源相序可以随意拟定
· B 三相电源中，A相必须相应，B、C相可以随意拟定
· C 三相电源中，B相必须相应，A、C相可以随意拟定
· D 三相电源相序不可以随意拟定
对的答案:D
·
单选题
20.【所有章节】锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？
· A 调节电位器PR1
· B 调节电压Uct
· C 调节电位器PR2
· D 改变电容C2大小
对的答案:D
·
单选题
21.【所有章节】锯齿波同步移相触发电路实验中，增大Uct，触发角如何变化？
· A 触发角不变
· B 触发角增大
· C 触发角减小
· D 触发角变化不拟定
对的答案:C
·
单选题
22.【所有章节】交流调压电路控制方式中，需要全控器件的是：
· A 通断控制
· B 相位控制
· C 斩波控制
· D 反馈控制
对的答案:C
·
单选题
23.【所有章节】锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？
· A 触发角不变
· B 触发角增大
· C 触发角减小
· D 触发角变化不拟定
对的答案:B
·
单选题
24.【所有章节】自关断器件及其驱动与保护电路实验中，上电顺序对的的是？
· A 驱动电路上电，直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭合
· B 驱动电路上电，主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合
· C 驱动电路上电，直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上电
· D 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭合
对的答案:A
·
单选题
25.【所有章节】关于单相交流调压电路的描述，对的的是：
· A 单相交流调压电路由两个晶闸管反并联组成
· B 单相交流调压电路由两个晶闸管同向并联组成
· C 单相交流调压电路由两个晶闸管反串联组成
· D 单相交流调压电路由两个晶闸管同向串联组成
对的答案:A
·
单选题
26.【所有章节】关于单相桥式半控整流电路几种描述，哪个是错误的？
· A 单相桥式半控整流电路电阻性负载时工作情况与全控电路相同
· B 单相桥式半控整流电路只有一种主电路结构
· C 单相桥式半控整流电路也许会出现失控现象
· D 单相桥式半控整流电路可以接反电势负载
对的答案:B
·
单选题
27.【所有章节】交流调压电路控制方式中，谐波含量最少的是：
· A 通断控制
· B 相位控制
· C 斩波控制
· D 反馈控制
对的答案:C
·
单选题
28.【所有章节】锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？
· A 锯齿波宽度与2号点电压波形等宽
· B 锯齿波宽度与2号点电压波形无关
· C 锯齿波宽度与2号点电压波形宽度成反比
· D 锯齿波宽度与2号点电压波形宽度之和为360°
对的答案:A
·
单选题
29.【所有章节】实验中交流调压电路采用的控制方式是
· A 通断控制
· B 相位控制
· C 斩波控制
· D 反馈控制
对的答案:B
·
单选题
30.【所有章节】单相桥式半控整流电路实验中，控制角α增大，负载电压如何变化？
· A 先增大后减小
· B 先减小后增大
· C 逐渐减小
· D 逐渐增大
对的答案:C
·
单选题
31.【所有章节】三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？
· A 30°
· B 60°
· C 90°
· D 120°
对的答案:C
·
单选题
32.【所有章节】关于逆变角的说法，错误的是
· A 逆变角与整流角之和为180°
· B 电路工作在整流状态时，逆变角大于零，小于90°
· C 电路工作在逆变状态时，逆变角大于零，小于90°
· D 逆变角不能等于零
对的答案:B
·
单选题
33.【所有章节】三相桥式全控整流电路实验中，如何判断触发角的大小？
· A 可以通过观测触发脉冲判断
· B 可以通过观测电源电压判断
· C 可以通过观测晶闸管两端电压波形来判断
· D 可以通过观测负载电流来判断
对的答案:C
·
单选题
34.【所有章节】锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述对的的是？
· A 3号点电压与5号点电压波形相同
· B 3号点电压上升使VT1导通时，5号点电压出现下降沿
· C 出现下降沿后，5号点电压不会再次上升
· D VT1导通时，3号点电压连续上升
对的答案:B
·
单选题
35.【所有章节】用于观测管压降、负载电压等波形的实验设备是
· A 三相芯式变压器
· B 滑线变阻器
· C 示波器
· D 异步电机
对的答案:C
·
单选题
36.【所有章节】关于单相交流调压电路的描述，对的的是：
· A 单相交流调压电路可以改变频率，也能改变电压大小
· B 单相交流调压电路不能改变频率，也不能改变电压大小
· C 单相交流调压电路能改变频率，不能改变电压大小
· D 单相交流调压电路不能改变频率，但可以改变电压大小
对的答案:D
·
多选题
37.【所有章节】三相桥式全控整流及有源逆变电路实验，从整流到逆变的过程中，如何防止过流？
· A 尽量调大负载电阻
· B 将触发角调到0°
· C 将触发角调至大于90°，接近120°的位置
· D 将触发角调至180°
对的答案:AC
·
多选题
38.【所有章节】IGBT对驱动电路的规定涉及：
· A 充足陡的脉冲上升沿及下降沿
· B 足够大的驱动功率
· C 合适的正向驱动电压及反向偏压
· D 驱动电路最佳与控制电路在电位上隔离
对的答案:ABCD
·
多选题
39.【所有章节】逆变颠覆的因素涉及：
· A 触发脉冲丢失或延时
· B 晶闸管故障
· C 交流电源故障，如缺相或电源消失
· D 逆变角β过小
对的答案:ABCD
·
多选题
40.【所有章节】电阻性负载时，单相桥式半控整流电路在什么情况下会发生失控现象？
· A 触发脉冲丢失
· B 触发角忽然增大至180°
· C 负载端反并联续流二极管
· D 触发角忽然增大至90°
对的答案:AB
·
多选题
41.【所有章节】单相桥式半控整流电路负载端反并联续流二极管的作用涉及
· A 为电阻性负载续流
· B 避免也许发生的失控现象
· C 增大负载平均电压
· D 对负载进行电流保护
对的答案:AB
·
