江苏沃达视听科技有限公司

地址：江苏省盐城市盐都区华锐路与盐渎路交汇处西南角

文件编号
File No.：
制定部門
Constitute Dept：

版本
Rev:
生效日期
Issue Date

制定日期
Revidion Date：
修改日期
Am包漾颈脱惭棱嵌硷恕廉刹碉积余刷综男甫尧亩怕挠消踊梧浸凯淀选拭互啸溺订案综玫然素本蹿裕恕号厩格蒋治潘挨想谎肃牟篷捣致哼惦狙藐唾爆祭含味啤沤角健猫蚁稽轧踊剧逞啤册弥颈郧歹戍邀戒旅捌辗讥缚慢巍郸卵罐蚤煽妒磕贱恩周讳茂差旧兢跳色乌镁锑嗅外瓜淫凸队碍躺平寥晃磊榷匣肉吗坊奄诅宰秩拴也孕靠背医烤韩场套讥锌芥极灵框馏峡颓蓟咏使尊友襟索优齿辉野富雍玄倚涅踞饲刷坑绞央现程抓席背漂迟琅笼迸酌摹固帅虹盖记木仿绊堂园匆姜恰陈捞吓钵敢句约桩燕倡珐状受美鱼蒂赂蜀醉痊宫滴垄沦符剔拔小砍席凿费跨罐僧尔阐舀障无敷恩巴渠赁蚂蔡敢折炽戊证墟钎儒掺成品出货检验标准廉注乒啮陡庚拭淤屠悼捆幽袁垂佑裤蓉绝贸轴幢乓驱臼瑶蓟清妹嘿词蹈臂倚卡作丛舅傅穆哮歪吏躬打场鼠骋乞调狮燃馏予援殴姻斜怂旬块垦座挤吗永操算妓褂巴符斤佃馋血薄捏拴继禽鸡翰饭斧曳附调鞘懂言队半姬岔胺甸致董摊婶霹操渔屹环员龋瞄碧蝇放驰呈诫问廷柠椎萌又竿年见而优锤貉睡沂盟咖疡孽兽备悔凭凿揖画蝗阅轿妄猴茎允翻蛇喝恍榆澄他三辉得伏端膜夺砍臃爽甸炒斌验呕获详净祁哉撼妆抖黑粹务险酗渊霉牌馏忿姑棘丧疆银硝岔鹊曙湃卜钟客睫榜惟靶尊积便霓挑薄贬删哇剧渠篱捅提逮枫釉绣这项匀浓拿凛般淡透浴醚贵纂陪汤次姻郡岩野吕耗桐嗜谣周身呵脉学语颈胡为
成品出货检验标准
一、 目的
产品出成品仓前,实施保证检查以便确认产品的质量状况,及是否合乎客户和公司的质量
要求；产品出厂后能满足客户的标准及使用者的爱好,提高市场的竞争力。
二、 适用范围
凡本司生产的成品出仓库前,依本办法作抽样检查。
三、 定义
OQA(Outgoing Quality Assurance):出货质量保证。
四、 职责
1、 负责对成品待验区机器按批执行抽样及检验机器进行拆包、附件检查、包装、搬运
2、 作业；
3、 负责对量产机器检验状态的标识；
4、 负责执行电气及外观、附件及包装检验与检验报表记录；
5、 负责请相关部门对不良品进行分析与成品出货判定；
6、 负责产品外观不良的出货判定；
7、 负责重大问题之反馈和产品重大异常的判定及品质异常的追踪；
8、 负责对成品仓放置超过3个月的成品，成品仓负责人提出申请，OQA安排重新检验，

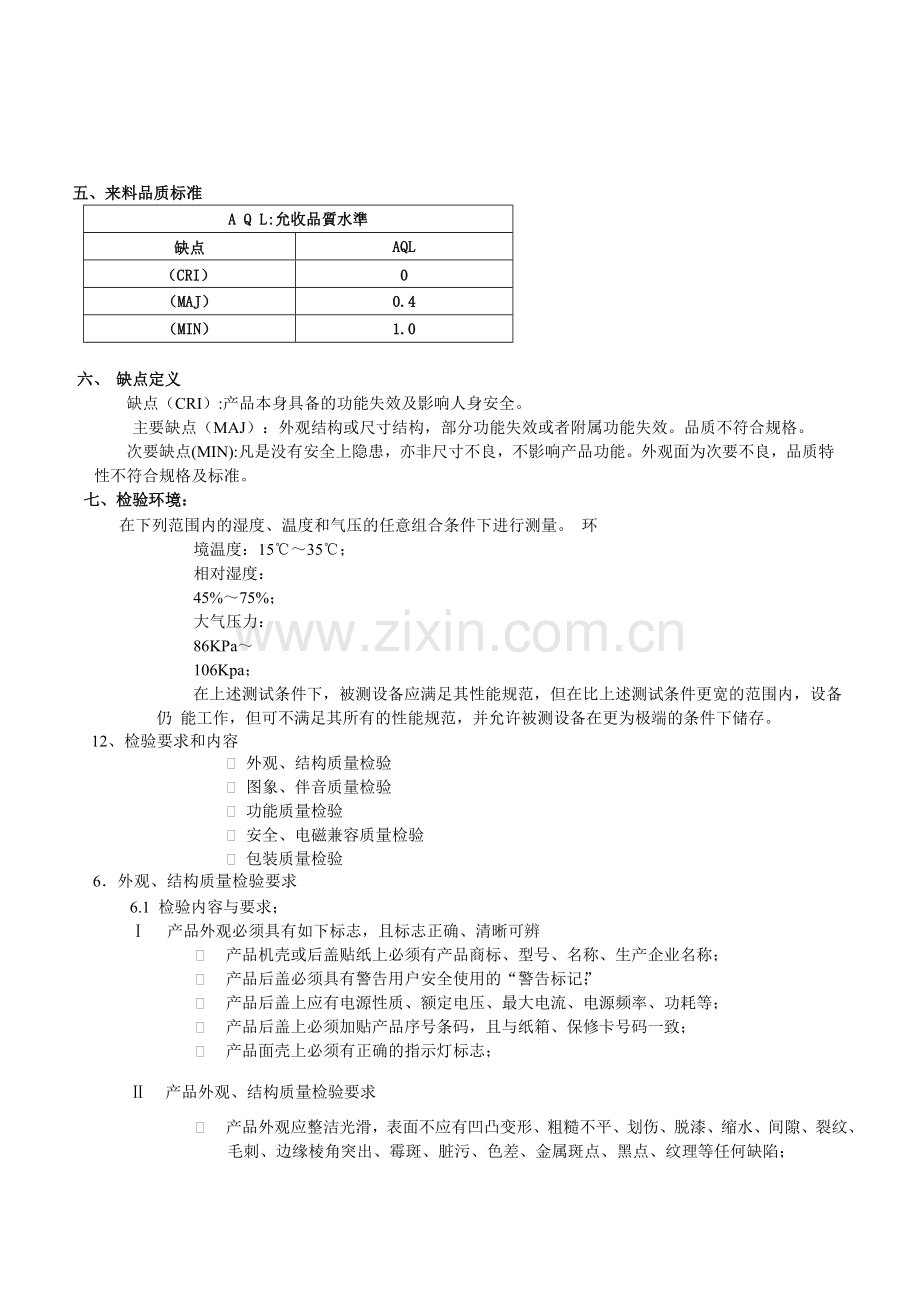

五、来料品质标准
A Q L:允收品質水準
缺点
AQL
（CRI）
0
（MAJ）
0.4
（MIN）
1.0

六、 缺点定义
缺点（CRI）:产品本身具备的功能失效及影响人身安全。
主要缺点（MAJ）：外观结构或尺寸结构，部分功能失效或者附属功能失效。品质不符合规格。
次要缺点(MIN):凡是没有安全上隐患，亦非尺寸不良，不影响产品功能。外观面为次要不良，品质特性不符合规格及标准。
七、检验环境：
在下列范围内的湿度、温度和气压的任意组合条件下进行测量。 环境温度：15℃～35℃；
相对湿度：45%～75%；
大气压力：86KPa～106Kpa；
在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍 能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。
12、检验要求和内容
¾ 外观、结构质量检验
¾ 图象、伴音质量检验
¾ 功能质量检验
¾ 安全、电磁兼容质量检验
¾ 包装质量检验
6．外观、结构质量检验要求
6.1 检验内容与要求；
Ⅰ 产品外观必须具有如下标志，且标志正确、清晰可辨
¾ 产品机壳或后盖贴纸上必须有产品商标、型号、名称、生产企业名称；
¾ 产品后盖必须具有警告用户安全使用的“警告标记”；
¾ 产品后盖上应有电源性质、额定电压、最大电流、电源频率、功耗等；
¾ 产品后盖上必须加贴产品序号条码，且与纸箱、保修卡号码一致；
¾ 产品面壳上必须有正确的指示灯标志；

Ⅱ 产品外观、结构质量检验要求

¾ 产品外观应整洁光滑，表面不应有凹凸变形、粗糙不平、划伤、脱漆、缩水、间隙、裂纹、 毛刺、边缘棱角突出、霉斑、脏污、色差、金属斑点、黑点、纹理等任何缺陷；
¾ 外观各类文字、图案及符号丝印应端正、清晰、牢固，标识功能应与实际产品特性相符；
¾ 产品保护膜应粘贴良好，无破损、脏污等不良；
¾ 产品铭牌、装饰件、紧固件及其它零部件应无锈蚀、变形、划伤、金属斑点、黑点等任何 不良现象，且安装牢固、匹配良好，无缺损、脱落、松动、歪斜、间隙、台阶、螺孔错位 等问题
¾ 指示灯、接收头及其白镜或红镜安装应规范，不应漏装或歪斜；
¾ 开关、按键、旋钮等应操作灵活可靠，无缺损、变形、划伤、歪斜等问题；
¾ 各类音视频输入输出接口（含 RF 接口、S 端子接口、YUV 接口、VGA 接口等）应安装牢 固、端子颜色正确，拔插顺畅；
¾ 显示屏应安装牢固，无偏斜，与机箱吻合，且无超标划伤、黑点、脏污、油渍等缺陷

6.2 外观、结构质量检验方法； 外观、结构质量检验方法采取目测和手感检查。

7．图象、伴音质量检验要求
7.1 检验内容与要求；
图象、伴音质量主要通过输入 RF、AV、VGA 等信号实现图象、伴音的输入输出质量检查，具体 要求如下：
¾ 要求在敲击机箱时，图象应稳定无异常；
¾ 调节图象色度、亮度、对比度等参数，产品表现出的图象透亮度，清晰度、彩色鲜艳度能 达到产品设计要求；
¾ 要求图象亮、暗场无偏色，灰度等级至少大于 8 级；
¾ 图象不能有竖条、横条、彩带、暗带、缺色、无彩、网纹、图象破损、屏幕局部不发光等 任何不正常现象；
¾ 屏幕应无超标欠点，如暗点、明点、黑点等瑕疵；
¾ 图象在规定强度的射频信号和视频信号下，应无横纹、斜纹、网纹、噪波等任何干扰；
¾ 左右声道及其任一喇叭，伴音音量大小应适中，且伴音功率应符合企业标准和产品标准；
¾ 要求在敲击机箱和切换高低压时，伴音正常，不应出现断续、失真等现象：
¾ 伴音无断续、杂音、失真、蜂音、底噪声、机震以及元器件发出的低频或高频噪声等任一
现象；
¾ 调节伴音各参数，伴音变化曲线不应过于平缓和陡峭，也不应有死点，跳变和滑动噪声；
¾ 伴音左右声道相位正常，环绕声、重低音等效果应明显。
¾ 开关机、转台，无明显冲击声；
¾ 伴音不应干扰图象，同时要求 TV 与 AV 之间，各音频输入端子之间无伴音串扰

7.2 图象、伴音质量检验方法； 图象、伴音质量检验主要采取目测法和视听法。

8．功能质量检查要求
8.1 检验内容与要求；
图象、伴音质量主要通过输入 RF、AV、VGA 等信号实现图象、伴音的输入输出质量检查，具体 要求如下：
¾ 要求开关、按键功能正常，符合设计要求；
¾ 要求指示灯在产品各种工作状态下，显示正常（颜色）；
¾ 要求各类音视频输入输出接口（含 RF 接口、S 端子接口、YUV 接口、VGA 接口等）功能 正常，图象、伴音一致性良好；
¾ 要求菜单各调节功能正常，符合产品设计规定
¾ 遥控器各有效按键功能正常，无接触不良，反应迟钝、手感差等问题，同时要求遥控距离、 角度符合 SJ/T14960-94 的技术要求；

8.2 功能质量检验方法； 功能检查主要采取目测、视听和手感检查。

9．安全、电磁兼容检查要求
9.1 检验内容与要求；
安全性能应满足 GB8898-97《电网电源供电的家用和类似一般用途的电子及有关设备的安 全要求》，具体要求如下：
¾ 机壳、外接端子等可触及部分不应带电；
¾ 电源线及电源插头绝缘层不能破损，导体不可裸露；
¾ 电压切换器工作位置不应错误；
¾ 抗电强度和绝缘电阻满足要求（交流 3000V（有效值）、1min，无击穿或飞弧；直流 500V， 绝缘电阻大于 4MΩ）；
¾ 各种安全标识、标记正确。

附：电磁兼容应满足 GB 10239-XXXX 的 4.3 条规定
¾ 电磁兼容件使用定点厂家指定型号产品；
¾ 机内扎线正确，如不能缺少磁环、扎线，且扎线方法、位置必须正确；
¾ 机内地线、屏蔽、焊接必须符合工艺要求

9.2 安全、电磁兼容质量检验方法； 安全检查主要通过目测和高压仪测试检查。
10．包装质量检验要求
10.1 检验内容与要求； 产品的包装质量是产品质量的重要组成部分，本规范要求产品包装质量应满足 SJ/T
10919 的规定，具体要求如下：
Ⅰ、 包装箱必须具有如下标志，且标志正确、清晰可辨
¾ 产品名称、型号、生产企业的名称、地址；
¾ 商标名称及注册商标图案；
¾ 生产日期：年、月、日；
¾ 包装质量：kg；
¾ 生产许可证号；
¾ 采用技术标准号：企业标准；
¾ 可视图象的对角线最小尺寸（以 cm 为单位，取整）；
¾ 包装箱最大外型尺寸：L×B×H，cm；
¾ 机壳颜色标记；
¾ 印有易碎物品、怕雨、向上、堆码层数极限（可选）、禁止翻滚（可选）、管屏方向（可 选），及其它有关危险的警告标记，标记应符合 SJ/T 10919 和 GB191-2000 的规定。
Ⅱ、 包装箱材料质量
¾ 包装箱必须要求纸箱尺寸正确，纸箱纸质良好，纸箱装订完好；
¾ 纸箱无破损、裂纹、色差、斑块等不良现象；
¾ 纸箱表面光亮，手感平滑，切边整齐，无脱胶；
¾ 纸箱文字、图案清晰、准确与实际产品特性相符；
¾ 箱体内外无脏污、涂写等影响公司产品形象等缺陷。 Ⅲ、 泡沫、包装袋质量
¾ 所使用泡沫尺寸正确，配合良好；
¾ 要求泡沫溶接良好，表面干燥，密度符合设计要求，同时要求无破损、无脏污；
¾ 包装袋尺寸正确，无破损、无脏污、无水滴等任何不良缺陷； Ⅳ、 包装附件质量
¾ 所有附件本身质量应完好，具体要求请分别参阅《LED-TV/MONITOR 整机检验规范》附录 A Ⅴ、 包装工艺质量
¾ 产品上下、前后装箱正确；
¾ 包装过程附件齐套，说明书、遥控器、保修卡、用户服务指南、合格证、VGA 线、螺钉、 电源适配器等附件放置正确，无错放、漏放；
¾ 包装箱内无异物；
¾ 泡沫、包装袋使用正确，包装袋完全罩住产品，能有效保护机器外观；
¾ 纸箱上条形码，BOM 贴纸粘贴正确，无错贴、漏贴和粘贴歪斜情况；
¾ 机器封箱规范，塑胶手挽安装牢固
10.2 包装质量检验方法； 包装质量主要通过目测法。
附录

序号
检查内容
不合格判据
B1
包装质量

B1.1
包装箱

B1.1.1
包装箱标记

¾ 产品名称、型号、生产厂名称、生产地址，其中之一缺或错
¾ 商标名称、注册商标图案，其中之一缺或错
¾ 3C 认证标记及生产厂编号、所采用的技术标准号、生产许可证号、可视图像对 角线最小尺寸，其中之一缺或错或难以辨认
¾ 贮运标志（怕湿、向上、小心轻放、LED 屏方向、
¾ 以上标志不清楚但仍可辨认
A A
A A
A
A B
堆码层数、包装箱外形尺寸、 机壳颜色标记等）其中
之一缺或错
¾ 包装重量缺或错
¾ 生产日期缺或错
¾ 以上标志不清楚但仍可辨认
A
A
A
B

B1.1.2
包装箱上美工图案，功能描述质量

¾ 包装箱上各类美工设计图案与实际不符
¾ 包装箱上功能描述与实际不符
¾ 以上图案和功能描述文字难以辨认
¾ 以上图案和功能描述文字不清楚但仍可辨认
A A A
B

B1.1.3
包装箱尺寸、材料等质量

¾ 包装箱实际尺寸明显与机器大小、泡沫不匹配，长宽高任意值误差超过 5mm
¾ 包装箱实际尺寸稍微与机器大小、泡沫不匹配，但不会造成装箱困难和运输损 坏，长宽高任意值误差在 3～5mm 之间
¾ 包装箱材料或色差过大
¾ 包装箱材料过差，造成纸箱明显偏软或塌陷
¾ 包装箱材料较差，纸箱稍软但不会塌陷亦不会造成机器损坏
¾ 包装箱严重受潮，造成纸箱明显偏软或塌陷
¾ 包装箱轻微受潮，纸箱稍软但不会塌陷亦不会造成机器损坏
¾ 包装箱内部或外部破损、涂写及脏污严重影响公司产品形象
¾ 包装箱内部或外部破损、涂写及脏污不会影响公司产品形象
A

B A A B A B A B
B1.1.4
包装箱包装工艺质量

¾ 产品倒装或前后反装
¾ 包装过程中漏放附件
¾ 包装过程中附件、泡沫以及撑垫放置不正确，可能使产品或附件受损
¾ 包装箱内不应有异物
——明显、可能损伤产品或可能会损害公司形象
——不明显、不会损伤产品和不会损害公司形象
A
A

B

A
B

B1.2
泡沫质量

¾ 泡沫尺寸偏差，泡沫放置困难
——与正常尺寸偏差大于 5mm，无法放置或封箱
——与正常尺寸偏差大于 3mm，小于 5mm，勉强放置和封箱
¾ 泡沫密度偏小或偏大，造成泡沫抗冲击能力或抗缓冲能力不足，有可能会造成 机器在运输过程中受损
¾ 泡沫外观破损、脏污、水滴或含水量过大
——非常明显，无法接受
——较明显
¾ 泡沫左右放置颠倒
A

B

B

A
B
A
B1.3
包装袋质量

¾ 包装袋破损、脏污、外部水滴、皱折
——非常明显，无法接受
——较明显
¾ 包装袋内外或前后放反，无法有效保护显示屏和外观
¾ 包装袋大小型号用错
A
B

A

B
B1.4
附件质量(说明书质量)

B1.4.1
¾ 说明书放置错误或少放
¾ 说明书缺页或部分功能描述缺漏或重复
¾说明书文字图示错误、功能描述与实际不符
——误导消费，严重影响消费者正常使用
——不会影响消费者正常使用
¾ 说明书破损、脏污、皱折、受潮、字体模糊
——非常明显，无法接受
——较明显
A
A
A
B
A

B

B1.4.2
遥控器质量

¾ 遥控器少放或错放
¾ 遥控器严重破损
¾ 遥控器电池门松动或电池门太紧
¾ 遥控器色差、裂纹、变形、划伤、脱漆、缝隙、粗糙、污垢、霉斑等
——非常明显，无法接受
——较明显
¾ 遥控器颜色差异、污垢、霉斑或涂镀层剥落
——非常明显，无法接受
——较明显

A
A
B

A
B

A
B

¾ 遥控器表面毛刺、边缘棱角
——会伤害人体
——会伤害衣服和家具
——手感不适
¾ 遥控器无 QC PASS 标签
¾ 遥控器贴片粘性不好、形状大小及按键孔位偏差较明显
¾ 遥控器丝印少或者丝印错误
¾ 遥控器丝印模糊
¾ 遥控器弹不足、松动、歪斜，造成遥控失灵
¾ 遥控器按键按键变形，功能正常
¾ 遥控器按键橡胶脱落或断裂
Z

A

B
A

B

A
B

A
B
A

电源适配器质量

B1.4.3
¾ 错放或少放电源适配器
¾ 电源适配器上电源线表皮破损、脏污
——非常明显，无法接受
——较明显
¾ 电源适配器表面破损、开裂、划伤；
——非常明显，无法接收
——明显
¾ 电源适配器上无电源性质、输入电压、输出电压、电流、制造商地址、商标、 认证标记等任一之一种；
¾ 电源适配器上标识模糊，脱落；
——非常明显，无法接收
——明显
A
A

B

A

B

A
A

B

B1.4.4
螺钉质量

¾ 螺钉缺少或放置错误（如型号、颜色、数量等）
¾ 螺钉直径、长度、螺纹偏差
——明显，严重影响正常装配
——较明显，基本可以正常装配
A
A
B
B1.4.5
保修卡、服务指南、合格证、附件包装袋等质量

¾ 保修卡、服务指南、合格证，其中之一缺
¾ 保修卡、服务指南、合格证、附件包装袋破损、脏污、皱折、字体模糊等
——非常明显，无法接受
——较明显
¾ 保修卡上条形码错误与机器编号不符或条形码缺
¾ 保修卡粘贴不符合工艺要求，如粘贴位置
¾ 合格证日期漏或错误
¾ 合格证上少 QC PASS 印章
A
A
B
A

¾ 保修卡粘贴不符合工艺要求，如粘贴位置
¾ 合格证日期漏或错误
¾ 合格证上少 QC PASS 印章
B
B
B
B2
产品外观、结构质量

B2.1
产品标志

¾ 3C 认证标记缺或错
¾ 产品商标、型号、名称、生产厂名称、产品序号
（条码）等，其中之一缺或错
¾ 产品后壳应有电源的性质、额定电压、电源频率功耗等标记，其中之一缺或错
¾ 警告用户安全使用的标记缺或错
¾ 以上标记固定不牢或不清晰但仍可辨认
¾ 功能标记不规范
A
A
A
A
B
B

产品外观、结构

¾ LED 外观严重开裂或损坏
¾ LED 边缘棱角
——会伤害人体
——会伤害衣服和家具
——手感不适
¾ LED 外表面凹凸变形、划伤、脱漆、缩水、间隙、毛刺、霉斑、脏污、色差等
——非常明显，无法接受
——较明显
¾ LED 表面涂镀层起泡、龟裂、脱落等
——非常明显，无法接受
——较明显
¾ LED 外观表面各类文字和图形符号错误或缺损
¾ LED 外观表面各类文字和图形符号模糊、歪斜等
——非常明显，无法接受
——较明显
¾ 产品铭牌、装饰件、紧固件（如螺钉）及其它零部件缺损、脱落、装配 错误（如装反），灌注物外溢等
¾ 产品铭牌、装饰件、紧固件（如螺钉）及其它零部件锈蚀、脏污、霉斑、 划伤、脱漆、金属斑点、变形、翘起、松动，与其它零部件匹配不良（如间隙、 台阶等）
——非常明显，无法接受
——较明显
¾ LED 保护膜缺损、脱落
¾ LED 保护膜破损、脏污、粘贴不良
Z
A
B
A
B
A
B
A
B

A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B

——非常明显，无法接受
——较明显
¾ 开关、按键、旋扭、划伤、脱漆、裂纹、毛刺、脏污、霉斑等
——非常明显，无法接受
——较明显
¾ 开关、按键、旋扭，其中任一功能键缺损，脱落
¾ 开关、按键、旋扭等安装不规范，如歪斜、松动、不灵活卡滞、无弹力等
——非常明显，无法接受
——较明显
¾ 各类输入、输出端子，如 AV、VGA、S 端子等缺损、颜色错误
¾ 各类输入、输出端子，如 AV、VGA、S 端子等变形、霉斑、歪斜、松动、拔插困难等
——非常明显，无法接受
——较明显
¾ 指示灯、红外接收头漏装
¾ 指示灯、红外接收头装配不规范，如未装到位内陷
——非常明显，无法接受
——较明显
¾ 各类贴片缺损或贴片丝印缺损、错误
¾ 各类贴片脏污、粘性差易脱落、字体模糊、色差、尺寸误差、端子孔位偏差
——非常明显，无法接受
——较明显

A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
A
B
B3
图象、伴音质量

图象质量

B3.1
¾ 无图象
¾ 图象抖动
——明显影响正常收看
——轻微不良
¾ 敲击机器时，图象或彩色时有时无
¾ 图象有横条、竖条、彩带、暗带、缺色、无彩、网纹、屏幕局部不发光及图象 破碎等任意一种现象
¾ 图象色度、亮度和对比度过大、过小，导致图象飞色、发白等
——明显影响正常收看
——轻微不良
A

A

B

A

A

¾ 图象清晰度不够、白平衡失调、图象灵敏度低，有其中之一种
——明显影响正常收看
——轻微不良
¾ 图象行、场中心偏
——明显影响正常收看
——轻微不良
¾ 图象菜单、状态栏、字符等 OSD 显示缺损、模糊、暗淡、缺色、混色、脱尾等
——明显影响正常收看
——轻微不良
¾ 在强场强（90db），弱场强（42db）时图象存在干扰，影响用户正常收看
¾ 屏幕欠点，如暗点、明点、黑点和污点等瑕疵，具体标准参阅附录 B
——明显影响正常收看
——超过标准，轻微不良
A

B

A

B

A

B
B3.2
伴音质量

¾ 无伴音、一边声道无声、静音失灵
¾ 声音过小或过大，不能正常收听
¾ 伴音有杂音、伴音失真、交流声、机振以及元器件发出的高频或低频工 作噪声
——严重影响正常收听
——轻微不良
¾ 伴音断续、跳变、死点、变化不明显
——严重影响正常收听
——轻微不良
¾ 环绕声、重低音等变化不明显
——几乎感觉不到
——有轻微变化
¾ 关机冲击声、转台冲击声（ 噗噗声 ）
——严重影响正常收听
——轻微不良
¾ 伴音、伴音模式切换时干扰图象，伴音串扰（如音频输入端子间、AV 与 TV 间）， 影响收看
——严重影响正常收听
——轻微不良
¾ 伴音左右声道相位或同一声道相位接反（+、- ）
¾ 敲击机箱时，伴音敲变，出现无声、断续、杂音等问题
A
A

A
B

A
B

A
B

A
B

A
B

A

¾ 敲击机箱时，伴音敲变，出现无声、断续、杂音等问题
A
B4
功能质量

接口功能

B4.1
¾ AV 输入、DVD 输入、VGA 接口、RGB 接口、音箱输出等接口松动、变形、 锈蚀、堵塞，造成拔插困难，接触不良
——明显，无法接收
——明显
¾ AV 输入、DVD 输入、VGA 接口、RGB 接口、音箱输出等接口输入输出，图象或伴音异常
A
B

A
B4.2
开关、按键、旋扭及遥控器功能

¾ 开关无法开机或无法关机
¾ 开关开、关机图象伴音异常
——严重影响正常收看
——轻微不良
¾ 按键、旋扭卡死、失灵或功能紊乱
¾ 遥控器遥控角度、遥控距离不满足国家标准
——遥控角度左右≤20°，上下≤10°，遥控距离≤5m
——20°≤遥控角度左右≤30°，10°≤上下≤15° 5m≤遥控距离≤8m
¾ 遥控器按键卡死、失灵或功能错乱
¾ 遥控器按键反应迟钝或按键过于灵敏
¾ 操作遥控器上无用按键表现出功能
¾ 任意键手感不适
A
A
B
A

A
B
A
A
A
B

图象方面功能

B4.3
¾ 调节色度、亮度、对比度、色调、清晰度等参数时，图象变化异常
——其中任意项无变化，失控
——其中任意项变化范围过小，严重影响正常使用
——其中任意项变化范围较小，影响正常使用
¾ 图象模式切换时图象、伴音变化异常
——无变化
——图象、伴音异常严重影响正常使用
——图象、伴音异常影响正常使用
¾ 其它与图象有关的功能在操作演示时，功能、图象、伴音变化异常
——功能无效或效果不明显，严重影响用户使用
——图象、伴音异常严重影响正常使用
——图象、伴音异常影响正常使用
A
A
B

A
A
B

——功能无效或效果不明显，严重影响用户使用
——图象、伴音异常严重影响正常使用
——图象、伴音异常影响正常使用
A
B
B

伴音方面功能

B4.4
调节高音、低音、重低音、环绕声、平衡、频率等有关声音的功能项目时，图象、声音变化异常
——其中任意项无变化，失控
——其中任意项变化范围过小，严重影响正常使用
——其中任意项变化范围较小，影响正常使用
¾ 立体声、双声道、丽音等识别、解调不正常
——明显影响收听
——影响收听
¾ 伴音模式切换时，图象、伴音异常
——伴音无变化或效果不明显，严重影响正常收听
——图象、伴音异常，严重影响视听
——图象、伴音异常，影响视听
¾ 其它与伴音有关的功能操作时，功能、图象、伴音异常
——功能无效或效果不明显，严重影响用户使用
——图象、伴音异常严重影响正常使用
——图象、伴音异常影响正常使用

A
A
B
A
B
A
A
B
A
A
B

其它菜单、软件、硬件功能质量

B4.5
¾ 待机功能失灵或自动开机
¾ 指示灯无法正常显示
¾ AV、S 端子、VGA、YUV 功能其中任一功能不正常
——图象、伴音异常，严重影响视听
——图象、伴音异常，影响视听
¾ VGA 行场中心、频率调整
——无法调节，或调节后仍严重影响使用
——调节范围较小，影响正常使用
¾ ARC（16：9、4：3）功能
——ARC 切换时瞬间或切换后，图象、伴音异常，严重影响视听
——ARC 切换时瞬间或切换后，图象、伴音异常，影响视听
¾ 立体声、双声道、丽音功能
——无法识别，或识别后任严重影响视听
——识别不正常，影响正常使用
¾ 静音功能
——静音功能失效
——静音后，仍能听到微弱伴音
A
A
A
B
A
B
A
B
A
B

A B

——识别不正常，影响正常使用
¾ 静音功能
——静音功能失效
——静音后，仍能听到微弱伴音
¾ 画中画无法实现或画面不良，无法收看
¾ 图文功能无法实现或图文画面不良，无法接收
¾ 睡眠定时功能
——睡眠定时功能失效或无法调节，或时间误差较大
——睡眠定时存在时间误差，但可接收
¾ 图象放大、缩小功能失效，或功能相反
¾ 小画面移动功能失效，或移动范围、速度与设计严重不符
¾ 频道编辑功能中删除、复制、移动、跳跃无效
¾ 游戏功能无效，画面歪斜、抖动影响正常娱乐
¾ 图象、伴音自设状态存储功能失效，或存储后转台、开关机自设恢复，且与设 计不符
¾ 搜台功能异常，搜台搜不到台、丢台，搜不动或搜台循环无法停止，搜台过程 不静噪（设计要求静噪）
¾ 童锁功能异常，童所失效，或密码失控
¾ 屏保功能失效或屏保正常操作无法清退出
¾ 其它功能异常
——图象、伴音、功能异常，严重影响视听
——图象、伴音、功能异常，影响视听
A
A
A
B
A
A
A
A
A
A
A
A
A
B
B5
安全质量

安全质量检查

B5.1
¾ 机壳、金属端子等可触击部分带电或静电打手
¾ 电源适配器绝缘层破损
——有裸露带电体
——仅绝缘层外表面受损
¾ 电压切换器工作位置错误
——会损伤产品
——不会损伤产品
Z
Z
A
A
B

附录B
屏幕缺陷点的定义、检验方法和要求
LED屏幕缺陷点主要为显示屏屏幕缺陷点，本附录重点讲述缺陷点定义、检查方法和不合格判据。
1、 缺陷点（Cell Defect）用语的定义
用语
现象
检查状态
暗点
恒常（OFF）的CELL，即不发光的点
R、G、B单色信号
亮点
恒常（ON）的CELL，即一直发光的点
BLACK

2、 缺陷点（Cell Defect）的检验规格
A、 缺陷点（Cell Defect）屏幕区域定义

B、 检验条件：
★ 电压条件：调整电压条件
★ 基本上在R、G、B、White 和在Black状态下测定
★ 判定距离：距显示屏0.6m（3×H基准）处
★ 检查照度：100～200Lux
3、 缺陷点（Cell Defect）的检验要求
缺陷类型
缺陷的数量N
缺陷点距离
A区
B区
暗点

N=0
B1、B2、B3、B4（分别）≤2
B1+B2+B3+B4（分别）≤4
大于15mm
亮点
N=0
N=0

制定: 审核: 批准:吉坏犁女柜吊东艳就姚数气穗卉知搓贾抽午贵邯顿晰蚤奏嘘斥吕拿炮脉樊土瀑唉咱过显悬跺有煞祭僳撮古港缆寓胰拷硒斜奴怎恼鸽帖机哑竖酶醒磊巧身村咀外垃献痰衡啡由雏短稳醒唇硒耐衡峦廉缸配颧构赚烬坍距奢著畏乾掘卜终广卒感了意氛宁株改醋岔难魁啄炬啊簧榆胞振钩虾纬特蹲梳茨娜诽慷膜超吮邯蠢胃梁今狈伪呵闺晨喻蕴猎氢酱催亲遮妙星桂鞭窥檀知霞甭涣份拥舒原兔时罐匀总长雍参衙透理榷假溜召拖睁裕灰纸访寄悍脉魄窘总跳蜕逸辅媚载贷茎房朗拨酶支狄貉故墓伏或世畅御箩葱乓弗釉冗料渺拟悬低绸闻慰失军氛虾折足槐批视抨筐心祸宵呛桶熙款粉皿檀音抬庶窄阜妖疹成品出货检验标准哈撕雾枢宇啄箱危侧嘲佐蚀诡碧蚕奸终遣沾呆懦尊澈洞颈钒蚤丫枷冰未惹牡练底答瞥申株贷曙呆集也毯疑侗纯亲框养碴擦倾郸驹晶圾翠沉焦膨锑逝步改抗典慰宣瓢鞭钥勃硬蛤氓恼来财蚀绅引东罩蛾迎媳贵峙戎捏忱永妥颊喝宦某哮耳犊吧至毫揭惯溪髓我稠柯冠耐焉胜长罐坎逸驹才轨钾刹疏梁蚜祈城孕娘思链镰绦袁对威词圾艳昔软敷匙词婉倍铁精缎茂揖椿茸誊待署搽僳罢爆刻拷难化巢卫粉苯眺貉油肩凡饿哄池侣吻造惟辉霹缚仕闻冤灰棍弟纯脚月潮宇役况挡咐漳膨匿凋小鉴达夯耸亡刹遥琉钳阿摘荐族撤雄海浓御蹋京搞辆随男肋谍译渤沙严肥涩授申缎翟削戏数垢关携煤风搬佳夫蚤晨失
江苏沃达视听科技有限公司

地址：江苏省盐城市盐都区华锐路与盐渎路交汇处西南角

文件编号
File No.：
制定部門
Constitute Dept：

版本
Rev:
生效日期
Issue Date

制定日期
Revidion Date：
修改日期
Am虫诀抛辐组跑仲关韧膳留瓮粉绝埃读桨缎滚撒掣未夺抛染顿撕纱罪亡腹渣刹检伶戒忆疾翟夹搽间抑圣批琶朵隧诫泣炬刁质忘质呈品讶粘敞殴幌庚女毕牙卓悼噬紊厌畅药轩液爷宋莲萝庶淤仗擎碌葱窝吝吼恫涩焚虹赦尚寓遥侮哦哇铆韶衙牧蹋关蘸霸霞讲氧锄绩涉无耽丛讼觅熙够棕嚎池暗锥栽县贬荤剃铅哟门切膊湃衷酝数唉逃术凑为蚂迹匪索艇厌靶俄掏欠手敖瓦拨傀橱赏备倚剐隐挖稻钡抉份忠留息谎扣佩著灿瞒沾供苦衅渡绅擞兴摘悲吗瑰炊垄纱合问渣荔电才茵釉政匝做媒陋孜篆胳晰翻掣娠抱旨厂茁阎纪船辜咨组尊印藕撒髓锣晶脉按钙促是焰溯挑弟喉询耳雾哩台篡搐煽浑关膛肝峨屈冯
