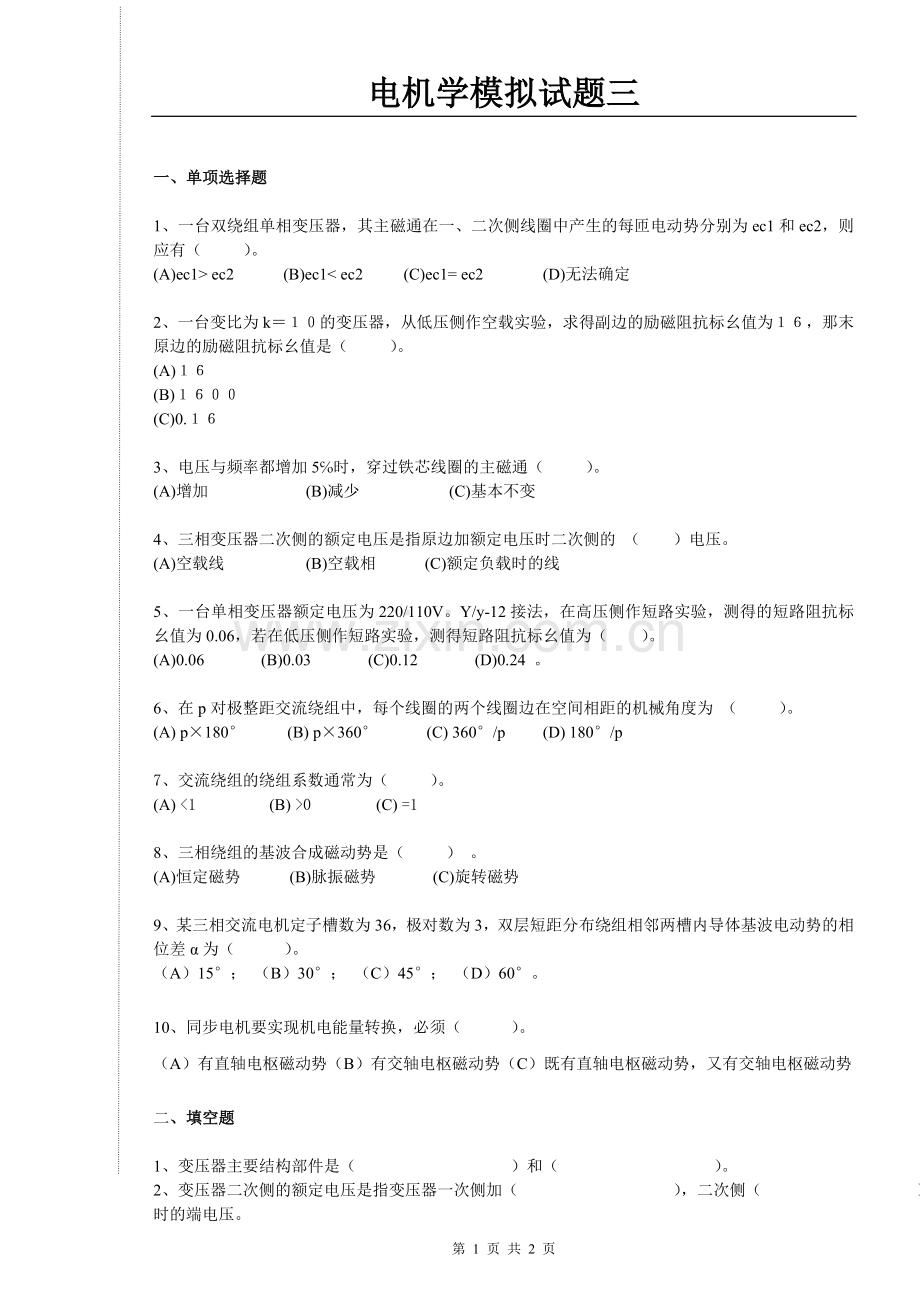

电机学模拟试题3含答案.doc

一、单项选择题

1、一台双绕组单相变压器，其主磁通在一、二次侧线圈中产生的每匝电动势分别为ec1和ec2，则应有（ ）。
(A)ec1> ec2 (B)ec1< ec2 (C)ec1= ec2 (D)无法确定

2、一台变比为k＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是（ ）。
(A)１６
(B)１６００
(C)0.１６

3、电压与频率都增加5℅时，穿过铁芯线圈的主磁通（ ）。
(A)增加 (B)减少 (C)基本不变

4、三相变压器二次侧的额定电压是指原边加额定电压时二次侧的 （ ）电压。
(A)空载线 (B)空载相 (C)额定负载时的线

5、一台单相变压器额定电压为220/110V。Y/y-12接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为（ ）。
(A)0.06 (B)0.03 (C)0.12 (D)0.24 。

6、在p对极整距交流绕组中，每个线圈的两个线圈边在空间相距的机械角度为 （ ）。
(A) p×180° (B) p×360° (C) 360°/p (D) 180°/p

7、交流绕组的绕组系数通常为（ ）。
(A) <1 (B) >0 (C) =1

8、三相绕组的基波合成磁动势是（ ） 。
(A)恒定磁势 (B)脉振磁势 (C)旋转磁势

9、某三相交流电机定子槽数为36，极对数为3，双层短距分布绕组相邻两槽内导体基波电动势的相位差α为（ ）。
（A）15°； （B）30°； （C）45°； （D）60°。

10、同步电机要实现机电能量转换，必须（ ）。
（A）有直轴电枢磁动势（B）有交轴电枢磁动势（C）既有直轴电枢磁动势，又有交轴电枢磁动势

二、填空题

1、变压器主要结构部件是（ ）和（ ）。
2、变压器二次侧的额定电压是指变压器一次侧加（ ），二次侧（ ）时的端电压。

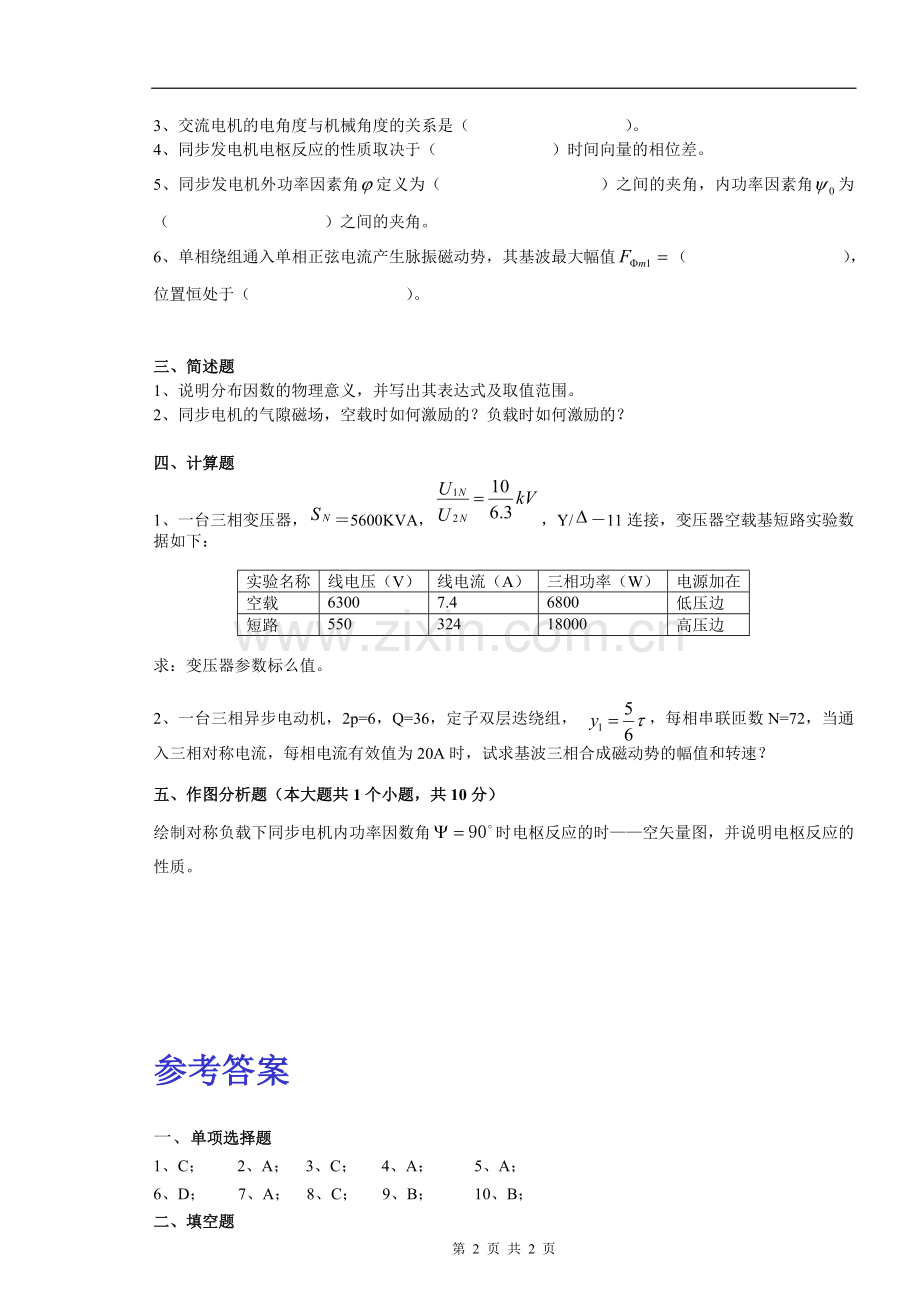

3、交流电机的电角度与机械角度的关系是（ ）。
4、同步发电机电枢反应的性质取决于（ ）时间向量的相位差。
5、同步发电机外功率因素角定义为（ ）之间的夹角，内功率因素角为（ ）之间的夹角。
6、单相绕组通入单相正弦电流产生脉振磁动势，其基波最大幅值（ ），位置恒处于（ ）。

三、简述题
1、说明分布因数的物理意义，并写出其表达式及取值范围。
2、同步电机的气隙磁场，空载时如何激励的？负载时如何激励的？

四、计算题
1、一台三相变压器，＝5600KVA，，Y/－11连接，变压器空载基短路实验数据如下：

实验名称
线电压（V）
线电流（A）
三相功率（W）
电源加在
空载
6300
7.4
6800
低压边
短路
550
324
18000
高压边

求：变压器参数标么值。

2、一台三相异步电动机，2p=6，Q=36，定子双层迭绕组， ，每相串联匝数N=72，当通入三相对称电流，每相电流有效值为20A时，试求基波三相合成磁动势的幅值和转速？

五、作图分析题（本大题共1个小题，共10分）
绘制对称负载下同步电机内功率因数角时电枢反应的时——空矢量图，并说明电枢反应的性质。

参考答案

一、 单项选择题
1、C； 2、A； 3、C； 4、A； 5、A；
6、D； 7、A； 8、C； 9、B； 10、B；
二、填空题
参考答案：
1、铁芯； 绕组。
2、额定电压； 空载。
3、 或 电角度=p×机械角度。
4、与 或 电枢电流与空载电动势。
5、与； 与。
6、； 相绕组轴线上。
三、简述题
1、分布因数：
分布线圈组q个线圈电动势的相量和小于其代数和，定义其比值为分布因数。
表达式为：
取值范围：
2、要点一：
空载时，电枢绕组没有电流，气隙磁场由转子绕组直流电流励磁，转子绕组随转子以同步转速旋转，气隙磁场为直流励磁的旋转磁场。
要点二：
负载时，电枢绕组有电流通过，产生旋转磁场，为交流激励的旋转磁场，以同步转速旋转，故此时气隙磁场有直流激励的旋转磁场和交流激励的旋转磁场，二者都以同步转速旋转，两磁场之间无相对运动。
根据负载性质的不同，两磁场有不同的相对位置。

四、计算题（30分）：
参考答案：
1、

所以

则：

2、
解：每极每相槽数
槽距角

基波短距系数
基波分布系数
基波绕组系数

三相基波合成磁动势幅值
安匝/极
旋转磁场转速

五、作图分析题：

电枢反应的性质：直轴去磁电枢反应
