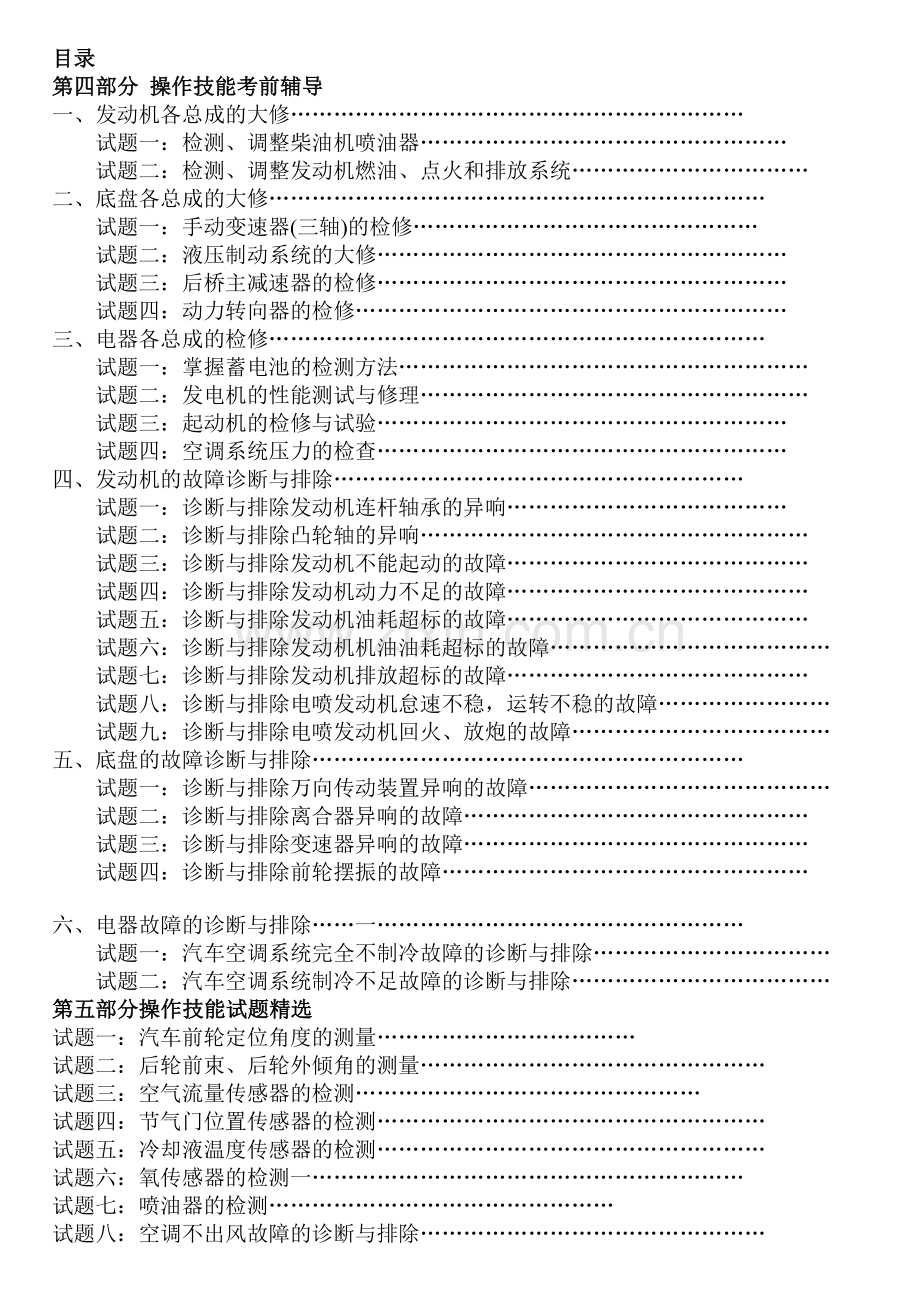

目录
第四部分 操作技能考前辅导
一、发动机各总成的大修………………………………………………………
试题一：检测、调整柴油机喷油器……………………………………………
试题二：检测、调整发动机燃油、点火和排放系统……………………………
二、底盘各总成的大修……………………………………………………………
试题一：手动变速器(三轴)的检修…………………………………………
试题二：液压制动系统的大修…………………………………………………
试题三：后桥主减速器的检修…………………………………………………
试题四：动力转向器的检修……………………………………………………
三、电器各总成的检修……………………………………………………………
试题一：掌握蓄电池的检测方法…………………………………………………
试题二：发电机的性能测试与修理………………………………………………
试题三：起动机的检修与试验…………………………………………………
试题四：空调系统压力的检查…………………………………………………
四、发动机的故障诊断与排除…………………………………………………
试题一：诊断与排除发动机连杆轴承的异响…………………………………
试题二：诊断与排除凸轮轴的异响………………………………………………
试题三：诊断与排除发动机不能起动的故障……………………………………
试题四：诊断与排除发动机动力不足的故障……………………………………
试题五：诊断与排除发动机油耗超标的故障……………………………………
试题六：诊断与排除发动机机油油耗超标的故障…………………………………
试题七：诊断与排除发动机排放超标的故障……………………………………
试题八：诊断与排除电喷发动机怠速不稳，运转不稳的故障……………………
试题九：诊断与排除电喷发动机回火、放炮的故障………………………………
五、底盘的故障诊断与排除……………………………………………………
试题一：诊断与排除万向传动装置异响的故障……………………………………
试题二：诊断与排除离合器异响的故障…………………………………………
试题三：诊断与排除变速器异响的故障…………………………………………
试题四：诊断与排除前轮摆振的故障……………………………………………

六、电器故障的诊断与排除……一……………………………………………
试题一：汽车空调系统完全不制冷故障的诊断与排除……………………………
试题二：汽车空调系统制冷不足故障的诊断与排除………………………………
第五部分操作技能试题精选
试题一：汽车前轮定位角度的测量………………………………
试题二：后轮前束、后轮外倾角的测量…………………………………………
试题三：空气流量传感器的检测…………………………………………
试题四：节气门位置传感器的检测………………………………………………
试题五：冷却液温度传感器的检测………………………………………………
试题六：氧传感器的检测一……………………………………………………
试题七：喷油器的检测…………………………………………
试题八：空调不出风故障的诊断与排除…………………………………………
试题九：空调制冷失控故障的诊断与排除…………………………………………
试题十：起动时可点火，但发动机不能运行故障的诊断与排除………………
试题十一：发动机有个别气缸不工作故障的诊断与排除………………
第四部分
操作技能考前辅导
一、发动机各总成的大修
试题一：检测、调整柴油机喷油器
l．训练准备
1)一台发动机、起动设备、带有数字显示电压的电源插座一只
2)YC6105QC发动机的A型喷油泵。
3)喷油泵试验台。
4)常用修理工具1套，棉纱。
2．训练要求
1)正确检测柴油机喷油器。
2)能够调整柴油机喷油器。
3)正确判断柴油机喷油器的好坏。
3．训练时间：
60min。
4．技术标准
供油提前角为18 º±2 º。
5．基本操作步骤

柴油机的喷油泵种类很多，下面以YC6 1 05 QC发动机的A型喷油泵为例介绍发动机喷油提前角的检测与调整。
1)喷油泵各缸供油时间的检查与调整
①将油量控制杆推至最大喷油位置。
②利用喷油泵试验台内部专设的高压输油泵供给高压柴油(压力应调整在3．92 MPa以上)，通过油路转换阀进入喷油泵油腔中。当柱塞处于下止点，柱塞套上的进油孔露出时，高压柴油便克服出油阀弹簧压力把出油阀顶开，柴油从标准喷油器的回油管中流出。
③缓慢转动喷油泵凸轮轴，使第一缸柱塞(靠近联轴器一端的柱塞)逐渐上行到柱塞刚刚遮住柱塞套上的进油孔时，高压油被切断，回油管立即停止流油。这就是第一缸柱塞的开始喷油时刻。
④此时，将试验台上的指针对正刻度盘的零度，这样反复试验几次，最后确定指针在刻度盘的位置。
⑤第一缸柱塞开始喷油时，要求联轴器上的刻线记号与喷油泵壳体前盖上的记号对正(正时刻度线)，若已超过刻线，应将A型泵挺柱上的正时调整螺钉适当旋出。若未达到刻线，应将挺柱上的调整螺钉适当旋人。经反复调整，直到刻线对正，第一缸柱塞的开始喷油时刻调整结束。
⑥第一缸柱塞调整结束后，以第一缸为基准，调整其他各缸的喷油间隔时间。六缸发动机可按1—5—3—6—2—4喷油间隔角60 º进行检调，各缸喷油间隔角误差为±0.5 º。
2)供油提前角的检查与调整
①拧松喷油泵的第一缸高压油管接头螺母。
②用手摇把或其他可以使曲轴盘动的工具顺时针慢慢盘动曲轴，直至出油阀的油面开始波动为止。
③观察V带轮减振器上的刻度盘与上止点指针所指的刻度值是否在160～20 o范围内
④松开空压机与喷油泵之间联轴器的两个紧固螺栓。
⑤缓缓地转动供油自动提前器，见图4一l。将供油自动提前器向外旋转可加大供油提前角，向里旋转则相应减小。
⑥拧紧联轴器的两个紧固螺栓。
⑦复测供油提前角，如不符合要求，应重新调整，直到符合要求为止。
3)喷油器的调校
①准备工作：喷油器未调试前，应做好喷油器试验器使用准备工作，确保试验器的压力表指示正确。进行试验器密封性试验，关闭油路后，将油压泵调至29．4MPa，历时3min，油压下降值应不大于0.98MPa。试验器用油应为沉淀后的

l一空压机曲轴2一喷油泵传动凸缘周定螺钉3一第一缸分泵出油口4一喷油泵5一供油自动提前器”0”号轻柴油。
②喷油器密封性试验：以每秒三次的速度均匀地掀动手油泵柄，直至开始喷油。在此之前，喷油器不得出现滴漏。允许喷油后有微量潮湿，但不应形成油液聚滴现象。
③喷油压力的检查
a．首先拆下锁紧螺母，旋松调整螺钉，然后将喷油器装到专用的试验器上进行检查与调整，如图4—2所示。

b．喷油压力的调整。压动燃油泵手柄，排除留在油管和喷油器内的空气，以60次／min的速度压动燃油泵手柄，同时观察喷油过程中压力表上的读数。如果压力不符合规定，可调整调节螺钉。调整后，拧紧锁紧螺母。
c．喷雾质量的检查。检查时以120次／min的速度压动燃油泵手柄。观察喷油器喷出的油雾束，油雾束应细小均匀，无油滴飞溅现象。对多孔喷油器，各孔应各自形成一个雾化良好的均匀油雾束。轴针式喷油器应喷出雾化良好的伞形油雾束。
6．评分标准
检测、调整柴油机喷油器评分标准见表4—1。
表4-1检测、调整柴油机喷油器评分表

    1
  喷油泵各缸供油时间的检查与调整

喷油泵各缸供油
时间的检查

10

检查不正确扣10分

  喷油泵各缸供油时间的调整

    10

调整不正确扣10分

    2

供油提前角的检查与调整

 供油提前角的
检查
10
检查不正确扣10分

  供油提前角的
 调整
lO

 调整不正确扣10分

　3
喷油器的调校
  调校喷油器
1l
调校不正确扣11分

  4
 安全文明生产
  遵守安全操作规程，正确使用工量具，操作现场整洁

   4

每项扣1分，扣完为止

  安全用电，防火，
无人身、设备事故

 因违规操作发生重
大人身和设备事故，
此题按0分计

    5
分数合计

55

评分人：    年  月    日    核分人：    年  月    日
试题二：检测、调整发动机燃油、点火和排放系统
1．训练准备
1)一台发动机、一只数字万用表。
2)汽油发动机分析仪、MExA—324F型汽车排气分析仪等汽车检测工具及设备。
2．训练要求
 正确检测调整发动机燃油、点火和排放系统。
3．训练时间
60min。
4．技术标准
技术标准在操作步骤里面。
5．基本操作步骤

1)燃油压力的检测
①关断点火开关，将燃油压力表接在供油管和分配油管之间，见图4-3。

a．测量怠速及节气门全开时的燃油压力。
b．测量拔下燃油压力调节器真空软管后的燃油压力表。
②打开点火开关，怠速运行，打开燃油压力表阀门，燃油压力表指示的系统压力应为(250±20)kPa。
③从燃油压力调节器上取下真空软管，燃油压力表指示的调节压力应为(300±20)kPa。
④重新接回真空软管，关断点火开关，10min后，压力不应低于150kPa。如压力下降较快，应检查燃油泵上的止回阀和燃油系统的密封性能。
2)燃油泵工作电压的检测
①测试条件：蓄电池电压正常，燃油泵熔丝、燃油滤清器、燃油泵继电器均正常。
②接通点火开关，应能听到燃油泵起动的声音。
③起动发动机，用数字万用表测量导线上端子1和端子3之间的电压，见图4—4。电压的额定值应为蓄电池的电压(12V左右)，如达不到，应查找断路故障。如果不存在断路故障，则说明燃油泵有故障，应更换。
3)发动机点火提前角的检测与调整
①通过变速器壳体上的观察窗，将发动机第一缸置于压缩行程上止点。
②使凸轮轴正时带轮上的标记与气门室罩盖底面平齐。
③使机油泵驱动轴端的扁形缺口与曲轴方向平行。
④将分电器的分火头指向分电器壳体上的第一缸标记，然后装入分电器。
⑤拆下发动机上有关的盖罩，将阻风门开至最大位置；关闭用电设备；发动机冷却液温度应至少为80 0C；机油温度达到600C；拔掉单个真空吸管分电器的真空软管；检查并调至规定怠速，怠速转速应在(800±50)r／min，变速器置于空挡。
⑥将正时灯的触发线接在第一缸的高压线上，将正时灯的两个电源接头接在蓄电池的正负极上。
⑦用正时灯照射正时记号处，应使记号对正上止点前110～130的地方。否则，可旋松分电器固定螺钉，旋转分电器盘调整提前角，直到校准1l0一130后，旋紧固定螺钉。
4)点火开关电路的检测：打开点火开关，用数字万用表的直流电压挡测量点火控制器端子上的电压，可检查电子点火控制器、霍尔传感器及有关线路的故障。电子点火控制器线路连接图见图4—5。

用万用表的黑笔搭铁，红笔搭接电子点火控制器端子，查看电压大小是否符合技术要求，如不符合，说明电子点火控制器、霍尔传感器或有关电路有故障。
5)点火线圈的检测
①用数字万用表电阻挡检查点火线圈的电阻。一次绕阻的电阻应为0．52～0．76，二次绕组的电阻应为2400～3500。若测得的电阻与上述数值不符，则需更换点火线圈。同时应保证点火线圈绝缘盖板清洁、干燥，防止漏电。
②用试灯进行检查。将220V交流试灯接在一次绕组两端的接线柱上，灯亮则表示无断路故障，否则为断路故障。将试灯的一端接低压接线柱，一端接外壳，如灯亮则表示有搭铁故障，否则为良好。
对于二次绕组，将试灯的一端触针接高压插孔，另一触针接低压接线柱时，如试灯发出亮光，说明有短路故障；如试灯暗红，说明无故障；如试灯根本不发亮，则将触针在接线柱上移动，看有无火花发生，如没有则说明绕组已断路。
6)霍尔传感器的检测。(以桑塔纳2000JV型发动机的霍尔传感器为例)为了排除干扰因素，霍尔传感器的检测应在点火线圈、电子点火控制器及连接导线检查都正常的情况下进行。
①检测信号发生器的输出电压。关断点火开关，打开分电器盖，拔出分电器盖上的中央高压线和搭铁，将电压表的两触针接在插接件信号输出线(绿白线)和接地线(一)接线柱上，见图4-6。然后按发动机起动方向转动发动机，同时观察电压表上的读数，其值一般在0～9V之间变化，如电压不在0～9V之间变化，则应更换霍尔信号发生器。当分电器触发叶轮的叶片在空气隙时，其电压值为2～9V；当触发叶轮的叶片不在空气隙时，其电压值约0．3—0．4V。

②模拟信号发生器动作。在实际工作中，常采用模拟信号发生器的动作来判定其好坏，其方法见图4-7。关断点火开关，打开分电器盖。转动曲轴，使分电器触发叶轮的叶片不在空气隙中。拔出分电器盖上的中央高压线，使其端部离气缸体5～7mm，然后接通点火开关，用小螺钉旋具(或薄铁板)在信号发生器的空气隙中，轻轻地插入和拔出，模拟触发叶轮叶片在空气隙中的动作。如此时高压线端部跳火，说明霍尔信号发生器、点火器、点火线圈及连接导线性能良好；否则，在电子点火控制器、点火线圈及连接导线正常的情况下，说明霍尔信
号发生器有问题，应予以更换。
7)排放系统检测程序
①仪器校准
a.接通电源，对分析仪预热30min以上。

b．按校准气样校准。先让分析仪吸人清洁空气，用零点调整旋钮把仪表指针调到零点。然后把仪器附带的标准气样从标准气样注人口灌人，再用标准调整旋钮把仪表指针调到标准指示值，在灌注标准气样时，要关闭分析仪上的泵开关。CO和CH两种气体的标准指示值要符合规定。对于c0分析仪可把标准气样瓶上标明的CO浓度值作为校准的标准值；对于CH分析仪，由于是用丙烷作为标准气样，因此要按下式求出乙烷的换算值，再用正乙烷的换算值作为标准的标准值。
校准的标准值(即正乙烷换算值)=标准气样(丙烷)含量×换算系数式中标准气样(丙烷)含量——标准气样瓶上标明的含量值；换算系数——分析仪的给出值，一般为0．472～0．578。
c．简易校准。先接通简易校准开关，对于有校准位置刻线的仪器，可用标准调整旋钮把仪器指针调到正对标准刻线的位置；对于没有标准刻度线的仪器，要在标准气样校准后立即进行简易校准，使仪表指针与标准气样校准后的指示值重合。
d．把取样探头和取样管安装在分析仪上，检查取样探头和导管内是否有残留CH，如果管内壁吸附残留CH较多，仪表指针大大超过零点以上时，要用压缩空气或布条等清洁取样探头和导管。
仪器经过上述检查和校准后，即可投入使用。
②车辆准备
以进气系统应装有空气滤清器，排气系统应装有排气消声器，并不得有泄漏。
b．应保证取样探头插入排气管的深度不小于300mm，否则排气管应加管接长，且应保证接口不漏气。
c．发动机冷却液和机油的温度应达到规定的热状态。
d．按汽车制造厂使用说明书规定的调整法调整怠速和点火正时。
e．必要时在发动机上安装转速计、点火正时仪、冷却液和润滑油测温计等测试仪器。
③检测方法
a．发动机由怠速加到中等转速或0．7倍额定转速，维持60s后，再降至怠速状态。
b．把指示仪表的读数转换开关拧到最高量程挡位。
c．将取样探头插入汽车排气管中，深度等于400mm，并固定于排气管上。
d．一边观看指示仪表，一边用读数转换开关选择适宜的排气量量程挡位。
e．发动机在怠速状态维持15s后开始读数，读取30s内的最高值和最低值，其平均值即为测量结果。
f．检测工作结束后，把取样探头从排气管里抽出来，让它吸入新鲜空气工作5min，待仪器指针回到零点后，关闭电源。
操作提示：
1．汽油车怠速污染物的检测，一定要把发动机怠速和温度控制在规定的范围内。
2．取样探头、导管分为低浓度用和高浓度用两种，两者要分别使用。检测时导管不要发生弯折现象。
3．多部车辆连续检测时，一定要把取样探头从排气管里抽出并待仪表指针回到零点后，再进行下一辆车的测量。
4．检测结束后，要立即把取样探头从排气管里抽出。
5．要注意检测地点室内的通风换气，以防人员中毒。
6．不允许在有油或有机溶剂的地方进行检测。
6．评分标准
检测、调整发动机燃油、点火和排放系统的评分标准见表4—2
表4-2检测、调整发动机燃油、点火和排放系统的评分表
序号
作业项目　
考核内容　
配分
评分标准
评分记录
扣分
得分
  1
    燃油压力的检测
    正确检测燃油压力
7
检测不正确扣7分

  2

  燃油泵工作电压

的检测
  正确检测燃油泵工

作电压

    7

 检测不正确扣7分

　3

发动机点火提前角的检测与调整
  检测点火提前角
5
检测不正确扣5分

  调整点火提前角

    4
调整不正确扣4分

    4

  点火开关电路的检测

  检测点火开关电路

    7

检测不正确扣7分

5
点火圈的检测
检查点火线圈
7
检查不正确扣7分

序号
作业项目
考核内容
配分
评分标准
评分记录
扣分
得分

 6

 检测霍尔传感器

 检测霍尔传感器

  7

 检测不正确扣7分

  7

 排放系统检测程序
 检测怠逮污染物

    7

检测不正确扣7分

    8

 安全文明生产

 遵守安全操作规
程，正确使用工量
具，操作现场整洁

    4

 每项扣1分。扣完
为止

  安全用电，防火，

无人身、设备事故

  因违规操作发生重
大人身和设备事故，

此题按O分计

    9
    分数合计

  55

评分人：    年  月    日    核分人：    年  月    日
二、底盘各总成的大修
掌握底盘各主要总成的大修方法。
试题一：手动变速器(三轴)的检修
1．训练准备
1)EQl092型汽车三轴式变速器总成一个。
2)V形块1对，平台、探伤设备各1件。
3)塞尺、外径千分尺、百分表、游标卡尺各1件。
4)常用修理工具1套。
5)清洗剂、毛刷、油盆和棉纱。
2．训练要求
1)能够检修三轴式变速器。
2)利用正确的方法拆卸、装配三轴式变速器。
3．训练时间
60min。
4．技术标准
1)轮齿表面点蚀面积应不大于齿面面积的1／4，常啮合齿轮齿厚磨损不大于0．25mm，轮齿无折断现象。
2)变速器轴无裂纹，径向圆跳动误差不大于0．06mm，轴承轴颈磨损不大于0．05mm，花键齿磨损不大于0．30mm。
3)同步器锥环外锥面螺纹沟槽深度不小于0．10mm，锥盘与锥环的端面间隙不小于0．30mm，锁销锁止锥面无明显磨损。
5．基本操作步骤
操作步骤描述：

1)拆卸第一轴
①拧下放油螺塞，放净变速器内的齿轮油(热车放油)。
②拆下变速器上盖总成。
③从变速器前端拆除锁线及第一轴轴承盖紧固螺栓，取下轴承盖，在用铜
锤敲击第一轴的同时，向前拔出第一轴，并取出第二轴前轴承，见图4—8。

2)分解第二轴总成
①拆掉变速器第二轴后端锁紧螺母，拆下碟形弹簧、后端凸缘、后轴承盖、隔套及里程表主动齿轮。
②用铜锤敲击第二轴的前端，使第二轴后移一定距离，用轴承拉器拉出第二轴后轴承。第二轴总成即可从变速器壳体内取出。
③取下四、五挡同步器总成。
④拆下四、五挡固定齿座锁环，取下止推环，并取出固定齿座，四挡齿轮的轴承挡圈，四挡齿轮及轴承，止推环，三挡齿轮及轴承，以及二、三挡同步器总成。
⑤从第二轴后端取下一倒挡滑动齿轮，用螺钉旋具压下止推环锁销，转动并取下二挡齿轮止推环，锁销，弹簧，二挡齿轮及轴承，二、三挡同步器总成。分解后的第二轴总成见图4—9。

3)拆卸倒挡轴：拆下倒挡检查孔盖，再拆倒挡齿轮轴锁片，用专用工具从壳体上拉出倒挡轴，从倒挡检查孔取出倒挡齿轮、轴承及隔套。
4)分解中间轴
①从壳体上拆下中间轴前、后轴承盖，撬开后端螺母锁片，拧下螺母并取出锁片，用铜棒顶在中间轴前端，锤击铜棒，使中间轴总成带后轴从壳体向后脱出。用拉器从中间轴上拉下后轴承，中间轴总成从壳体内部取出。
②解体中间轴总成：取下弹簧挡圈，在压力机上压出常啮合齿轮。再取下弹性挡圈，在压力机压出四挡齿轮、三挡齿轮、隔套及二挡齿轮。
5)分解变速器盖：拧出变速器顶盖紧固螺栓，拆下顶盖总成，用螺钉旋具撬出变速杆弹簧；旋下变速杆手柄，拆下防尘罩，拧出变速杆球节定位螺钉，抽出变速杆。拆下变速叉及导块止动螺钉锁线及止动螺钉，用铜棒依次敲击各变速器叉轴，使之顶出上盖前端孔的塞片，并从孔中取出。同时取出变速器自、互锁装置及变速叉和导块。
6)变速器壳的检修
①变速器壳裂纹的检修。变速器壳体的裂纹可用检视法或敲击法检查。如裂纹处在受力不大的部位，可用环氧树脂胶粘法、螺钉填补法或焊修法修复；如裂纹处在受力较大的部位，应予更换。
②变速器壳平面的检修
a.变速器壳上平面的翘曲变形，可在平板上用塞尺检查。平面度误差超过标准时，可采用铲、磨等方法修复。
b．变速器壳体前后端面对第一、二轴轴承孔公共轴线的圆跳动误差，可用百分表及心棒进行检测，见图4—10。当误差超过标准时，可采用铲、磨等方法修复。

③变速器轴承座孔的检修。壳体轴承座孔轴线间及其与壳体上平面的平行度误差，可用高度游标卡尺、百分表及内径千分尺或量缸表进行检查。
④壳体螺纹孔的检修。壳体螺纹孔的损伤不应超过两牙，否则，可采用加大螺纹，镶螺纹套或焊补后重新钻孔加工的方法修复。
7)变速器齿轮和轴的检修
①变速器齿轮的检修：齿轮的损伤主要有磨损、疲劳剥落、裂纹等。
乱齿轮的工作面腐蚀斑点及剥落面积超过齿面的1／4，或齿轮出现裂纹时，应予更换。齿轮磨损的检查见图4一11 a。

b．常啮合齿轮齿厚磨损不得超过0．25mm，接合齿轮齿厚磨损不得超过0．40mm，齿轮内花键齿厚磨损不得超过0．20mm，齿长磨损不得超过原齿长的30％，否则，应予以更换。齿轮磨损的检查见图4—1lb。
c．用百分表检查第二轴与倒挡轴齿轮的花键侧隙，其公称尺寸为0．055一0.175mm，使用极限为0．30mm，如超过使用极限，应予更换。
d．齿面有轻微斑点、划痕、磨损台阶或边缘破损，可用磨石或砂轮修磨后使用。
②变速器轴的检修：变速器轴的损伤主要是弯曲、裂纹、轴颈磨损及花键齿磨损。
a．轴的弯曲可用百分表测量各轴中部的径向圆跳动，如图4—12所示，第一轴、第二轴及中间轴的径向圆跳动误差要求为不大于0．025mm，使用极限为0．06mm，如超过使用极限，应予校正或更换。

b．轴颈的磨损可用外径千分尺测量，如超过使用极限应换用新件。
8)轴承的检修：轴承应转动灵活，滚动体与内外滚道不得有斑痕，保持架应完好，径向间隙不得大于0.10mm，否则，应予以更换。大修时，应更换全部滚针轴承。
9)同步器的检修
①同步器锁销、锁环的检修。检查锁销的磨损情况，若锁销磨损严重，应更换同步器总成；检查锁环的磨损情况，若锥环锥面的磨损超过规定值，则应更换同步器总成。
②更换同步器。更换同步器后，如果使用原锥盘，则应检查锥盘和锥环的端面间隙，应该符合规定值。
10)变速器盖总成的检修
①变速器盖的检修
乱变速器盖不得有裂纹，如有裂纹可用环氧树脂胶胶粘法、焊修法进行修复。
b．与变速器壳体的接合面的平面度误差如超过标准，可用铲、磨等方法进行修复。
②变速器叉轴及锁止装置的检修。用百分表检查变速叉轴的直线度误差，超过标准应冷压校正或更换；检查变速叉轴与导孔的配合间隙，超过标准规定值，可采用磨削加工后镀硬铬进行修复或更换。变速叉轴凹槽轴向磨损，超过标准规定值，可堆焊修复或更换；定位球、定位销磨损严重，定位弹簧过软，均应换用新件。
③变速叉的检修
a．变速叉轴的弯曲变形可用专用量具检测，超过标准规定值，应予以校正。
b．变速叉端面磨损，超过标准规定值，可堆焊修复或更换；变速叉导块凹槽磨损，超过标准规定值，可堆焊修复或更换；变速叉轴孔磨损，超过标准规定值，应更换。
11)变速杆的检修：变速杆球节磨损后，超过标准规定值，可堆焊修复或更换。
12)安装中间轴总成
①在压力机上将二挡齿轮、隔套、三挡齿轮、四挡齿轮、常啮齿轮及弹性挡圈等依次装到中间轴上。但压入时应注意：齿轮的键槽必须对准半圆键，二挡齿轮、四挡齿轮的长毂朝前，三挡齿轮、常啮齿轮的长毂朝后，挡圈安装要到位。
②将变速器壳体固定在工作台上，把中间轴总成放入壳的中问轴承孔中，两端套上轴承。用专用工具把中间轴前后轴承压入轴承座孔内。中间轴后端轴承贴紧轴颈台阶后，套上锁片，并用螺母以147N·m力矩拧紧，之后用锁片把螺母锁上。并装上前后轴承盖。
13)装倒挡轴
在齿轮内放入新滚针轴承和隔套，从倒挡齿轮上窗口放人倒挡齿轮，从变速器后端插入倒挡齿轮轴。倒挡轴到位后，卡上锁片，并用螺栓固定锁片。装倒挡窗口盖板及相应的衬垫(涂胶)，并用涂胶的螺栓对称拧紧。
14)装配第二轴总成
①将二挡齿轮及轴承、二挡齿轮止推环及锁紧装置装在第二轴的后端。
②在第二轴的前端，依次装上二、三挡同步器总成(将滑动齿套凸出的一面朝向前端)，三挡齿轮及轴承，四挡齿轮止推环，四挡齿轮及轴承、挡圈，装入四、五挡固定齿座、止推环及固定齿座锁环。
③把装好的第二轴总成放人壳体内，将四、五档同步器总成套在第二轴上。
④从第二轴后端套上后轴承，并用铜棒轻轻敲击，使轴承靠到第二轴花键部分的台肩上，套入里程表主动齿轮和隔套，然后在轴承外圈上装上挡圈。
15)装配第一轴总成
①在第一轴主动齿轮前端压人轴承，装上挡圈，在主动齿轮内孔中装人第二轴支撑轴承，使第二轴前轴颈对准第一轴轴承孔。
②用铜锤一边轻轻敲击，一边用手转动第一轴，使第一轴后球轴承平顺装入壳体座孔中。
③从第一轴前端，先将密封纸垫安放在轴盖贴合处，套上轴承套，用螺栓对称紧固，并用锁线以“8”字形穿人螺栓头的孔中拧紧。
16)安装第二轴后盖及附件：在壳体上装上第二轴后轴承盖，并加新密封纸垫，用螺栓对称紧固。装上甩油环，把已装好的驻车制动器总成固定在轴承盖上，把驻车制动器的凸缘套在第二轴上，按规定力矩装上碟形垫圈。
17)装复变速器盖总成
①利用导向轴将自锁钢球压下，然后装入变速叉轴，套上相应的变速又及导块，同时注意互锁钢球，互锁销不能泄漏。
②拧人变速又及导块止动螺钉，拧紧后，用钢丝锁线分别将止动螺钉锁紧在叉轴上。
③在变速器盖前端座孔上，打入边缘涂有密封胶的塞片。
④在变速器箱体顶面定位孔中打入定位销后再装箱盖，使变速器处于空挡位置，装上密封胶衬垫，盖上变速器盖总成，将紧固螺钉均匀拧紧。
⑤装复变速器顶盖总成。装复后，检查变速器各挡位的工作情况，确保各拨叉完全进入各拨叉槽中。
6．评分标准
手动变速器(三轴)的检修评分标准见表4．3。
表4-3手动变速器(三轴)的枪修评分标准
序号
作业项目
考核内容
评分标准
评分记录
扣分
得分

    1

 拆卸

    拆卸变速器盖等机件

    3
    每出现一处操作错

误扣1分，共2分

  拆卸第一、二轴组件

  5
  每出现一处操作错误扣1分，共2分

  一、二轴组件的解体

  7

  每出现一处操作错误扣1分，共3分

    2

变速器第一、
二轴组件的检验

  齿轮的检验

    5

    检验方法不正确扣2分

  检验结果不正确扣2分

  轴的检验

    5

    检验方法不正确扣
2分

检验结果不正确扣2分

  同步器的检验

    5

检验方法不正确扣3分

 检验结果不正确扣
3分

  变速器的安装

 组装一、二轴组件

齿轮方向装错扣5分

  10

同步器方向装错扣5分

 出现其他错误每次扣1分

 将第一、二轴组件装
入壳体
    6

  每出现一处操作错误扣2分

  安装变速器盖等机件

  S

  每出现一处操作错误扣2分

 4

安全文明生产

遵守安全操作规程
正确使用工量具，操作
现场整洁

    4

 每项扣1分，扣完为止

    安全用电，防火无人
身、设备事故

因违规操作发生重大人身和设备事故，此题按O分计

    5
    分数合计

  55

评分人: 年  月    日 核分人： 年 月 日
试题二：液压制动系统的大修
1．训练准备
1)汽车底盘。
2)汽车维修、检测、装配工具和设备。
2．训练要求
能够检修液压制动系统。
3．训练时间
60min
4．技术标准
1)鼓式车轮制动器的装配与调整技术要求
①检查制动蹄摩擦衬片的厚度，标准值为5mm，磨损极限为2．5mm。
②制动鼓内径标准值为00mm(或180mm)，磨损量不得超过1 mm。
2)盘式制动器的装配与调整技术要求
①安装制动钳壳体时，用70N·m的力矩紧固定位螺栓。
②安装后，用力将制动器踏板踩到底数次，以便使制动摩擦片正确就位。
③各部件装配完毕，应加注制动液并排出系统中的空气。
5．基本操作步骤

1)盘式制动器制动蹄的拆卸、检修及安装
①支起汽车前部，拆下需要检修那侧的车轮。
②拧出制动液箱注液孔的塞子，用聚乙烯塑料盖住注液孔并塞上塞子，‘以便在拆软管时减少制动液泄漏。
③抽出两个R形夹子，拨出制动蹄压板的止动销，拆下压板；拉出制动蹄，并注意哪一面朝外。若制动蹄变形、裂纹或不均匀磨损，则应更换新品。
④制动蹄安装顺序与拆卸相反。
2)盘式制动器底板的拆装
①支起汽车前部，拆下前轮。
②将制动软管接至底板，摘下底板液压管。堵住液压管和底板上的接嘴。
③旋下底板固定螺栓，卸下底板，并注意垫片的厚度。检查底板及垫片有无裂纹及磨损，必要时要更换新品。
④底板安装顺序刚好与拆卸相反。
3)盘式制动器底板的检修
①拆下制动底板，仔细清洗其外表面。
②抽出制动蹄，摘下液压连接管，旋出螺钉，除下液压缸弓形夹；取下橡胶套；用气泵往进气孔内充气抽出活塞，摘下密封环。
③任何情况下也不要拆下制动蹄导架，因为导架是制造厂调整好的。
④清洗所有零件，检查一下有无损坏或磨损，必要时更换新品。
⑤底板装配顺序与拆卸相反。
4)制动盘的拆装及检修
①先拆下底板，拧出轮毂螺母，再拧下4个定位螺栓，从轮毂上摘下盘。
②如果盘严重划伤或磨损，则应更换新品。盘的最小允许厚度为7．5mm。制动盘也可进行加工。加工时自盘两侧削下相同数量的金属。盘的摆动不应超过0．15mm。
③制动盘的安装顺序与拆卸相反。
5)后制动鼓和制动片的拆装及检修
①后制动鼓同时起轮毂的作用。拆卸制动鼓必须用专用扳手。首先支起汽车后部，拆下后车轮。放下驻车制动器。拉出制动挡板上的上封口螺钉。用螺钉旋具旋出自调制动机构的月牙板。
②拔出开口销，旋出轮毂螺母。
③用专用扳手拆下制动鼓。若制动垫片厚度小于允许值或接近允许值，则垫片应更换新品。
④为了拆下制动蹄片需用钳子调整制动片的调整垫片，使其切口与销钉头重合，之后旋出销钉、弹簧和垫片。
⑤用螺钉旋具摘下钩住制动片上部的弹簧和下部的弹簧。拆下制动杆上的手动制动钢索。
⑥摘下制动片。
⑦将橡胶环套在车轮分泵上，以防止活塞移动。在拆制动片时不能踩制动踏板。
⑧仔细清洗制动片、挡板和制动鼓。检查车轮分泵上橡胶套的状况，看是否有泄漏的制动液的痕迹。
⑨制动鼓的安装顺序与拆卸相反。安装前应在滑块表面涂上一些制动液。安装应注意下列因素：安装定位销钉和弹簧；检查一下，回位弹簧安装是否到位。为了正确安装弹簧，先钩住其中一端，之后用螺钉旋具拉起另一端使之安装到位；安装轮毂；调整驻车制动器。
6)后轮制动分泵的拆装及检修(图4一13)

①为了拆卸、检修或更换后轮，制动分泵必须拆下后车轮、制动鼓和制动片。
②从制动挡板上摘下液压软管，并应注意，液压软管的安装角度，以便正确安装。同时将软管缠在一边，以免妨碍其他件的拆卸。
③摘下排出口，拧出两个螺栓，并从制动挡板上拆下制动分泵。
④仔细清洗制动分泵的外表面。制动分泵的拆卸应在干净的纸上进行。
⑤从制动分泵的两端拆下橡胶套，抽出推杆和活塞，以及内、外密封件。
⑥仔细清洗所有零件，检查密封件、活塞和分泵内表面，看有无磨损、裂纹，损坏是否严重，若磨损严重应更换；检查活塞皮碗有无老化、变形和损伤，必要时应更换；检查分泵弹簧是否变形和损坏，必要时应更换。
⑦制动分泵的装配顺序与拆卸相反。为了便于密封件的安装应事先涂上清洁的制动液。密封件的边缘应位于活塞的反面。
7)制动总泵的拆卸、检修及装配见图4—14。

①拆卸制动总泵前应仔细清洗其外表面。
②从制动总泵后端摘下橡胶套，拉出止动环。
⑧从制动总泵内抽出两个活塞及其辅件，记住零件的先后顺序及其布置状态。
④用制动液仔细清洗制动总泵零件并将其放在干净的工作台面上。检查活塞皮碗，如磨损严重，变形或损伤应更换新品；检查活塞有无台阶磨损，测量活塞和总泵内壁间隙，若超出允许值则应更换活塞；检查回油孔是否堵塞，如堵塞可用钢丝疏通，并用压缩空气吹净。
⑤总泵的装配顺序与拆卸相反。装配时应注意：
a．安装活塞及其辅件时，辅件不应过紧。
b．检查阀门和推杆安装是否正确，活塞皮碗是否变形。
c．装配前用清洁的制动液润滑所有零件。
8)制动系统助力器伺服机构的拆装
①通常助力器很少出现故障。
②若助力器出现故障不能单独修理，应拆下伺服机构，或更换新助力器，或交给该车维修站修理。
③伺服机构布置在制动总泵和制动踏板支架之间，因此，要拆下伺服机构必须先拆下制动总泵，拆下制动踏板。
④拆下伺服机构的真空软管。拧下制动踏板支架上的止动螺母，卸下伺服机构总成。
⑤伺服机构的安装顺序与拆卸相反。检查并调
