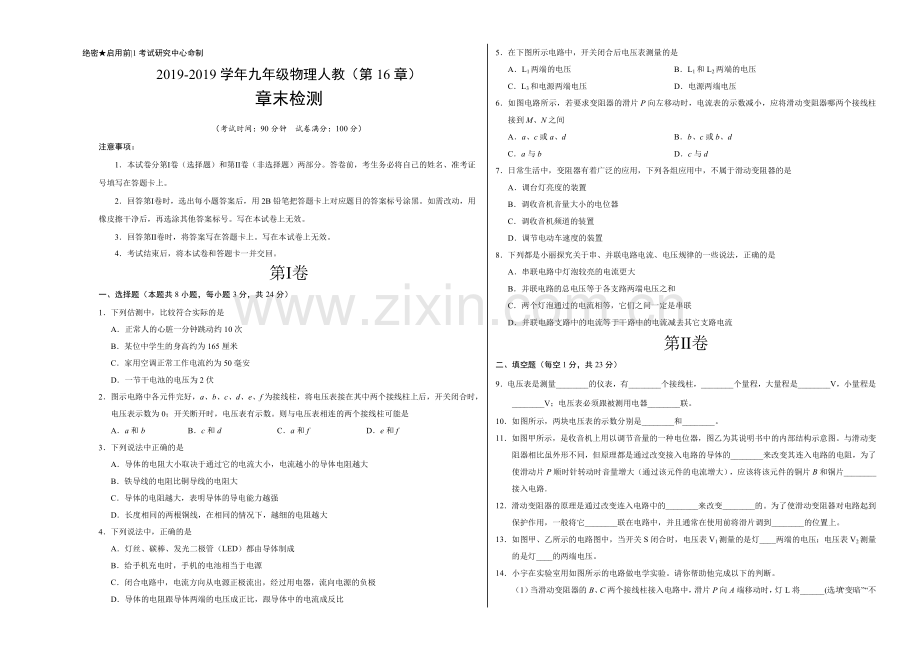

绝密★启用前|1考试研究中心命制
2019-2019学年九年级物理人教（第16章）
章末检测
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷
一、选择题（本题共8小题，每小题3分，共24分）
1．下列估测中，比较符合实际的是
A．正常人的心脏一分钟跳动约10次
B．某位中学生的身高约为165厘米
C．家用空调正常工作电流约为50毫安
D．一节干电池的电压为2伏
2．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。则与电压表相连的两个接线柱可能是
A．a和b B．c和d C．a和f D．e和f
3．下列说法中正确的是
A．导体的电阻大小取决于通过它的电流大小，电流越小的导体电阻越大
B．铁导线的电阻比铜导线的电阻大
C．导体的电阻越大，表明导体的导电能力越强
D．长度相同的两根铜线，在相同的情况下，越细的电阻越大
4．下列说法中，正确的是
A．灯丝、碳棒、发光二极管（LED）都由导体制成
B．给手机充电时，手机的电池相当于电源
C．闭合电路中，电流方向从电源正极流出，经过用电器，流向电源的负极
D．导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
5．在下图所示电路中，开关闭合后电压表测量的是
A．L1两端的电压 B．L1和L2两端的电压
C．L3和电源两端电压 D．电源两端电压
6．如图电路所示，若要求变阻器的滑片P向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间
A．a、c或a、d B．b、c或b、d
C．a与b D．c与d
7．日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是
A．调台灯亮度的装置
B．调收音机音量大小的电位器
C．调收音机频道的装置
D．调节电动车速度的装置
8．下列都是小丽探究关于串、并联电路电流、电压规律的一些说法，正确的是
A．串联电路中灯泡较亮的电流更大
B．并联电路的总电压等于各支路两端电压之和
C．两个灯泡通过的电流相等，它们之间一定是串联
D．并联电路支路中的电流等于干路中的电流减去其它支路电流
第Ⅱ卷
二、填空题（每空1分，共23分）
9．电压表是测量________的仪表，有________个接线柱，________个量程，大量程是________V，小量程是________V；电压表必须跟被测用电器________联。
10．如图所示，两块电压表的示数分别是________和________。
11．如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图。与滑动变阻器相比虽外形不同，但原理都是通过改变接入电路的导体的________来改变其连入电路的电阻，为了使滑动片P顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片________接入电路．
12．滑动变阻器的原理是通过改变连入电路中的________来改变________的。为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置上。
13．如图甲、乙所示的电路图中，当开关S闭合时，电压表V1测量的是灯____两端的电压；电压表V2测量的是灯____的两端电压。
14．小宇在实验室用如图所示的电路做电学实验。请你帮助他完成以下的判断。
（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将______(选填“变暗”“不变”或“变亮”)。
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向__________端移动。

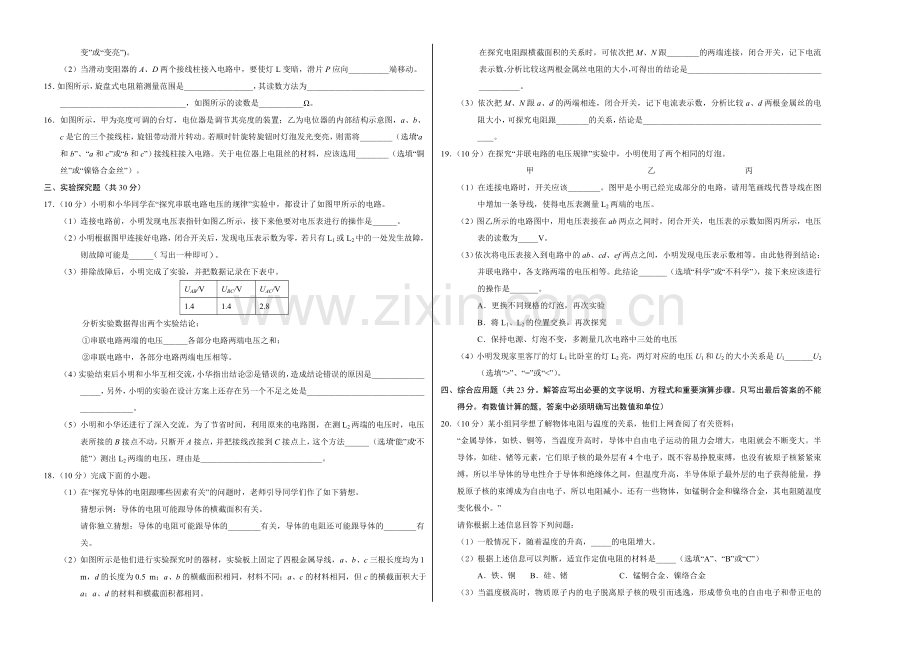

15．如图所示，旋盘式电阻箱测量范围是_________________，其读数方法为____________________________________________________________，如图所示的读数是___________Ω。
16．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。
三、实验探究题（共30分）
17．（10分）小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是______。
（2）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是______写出一种即可。
（3）排除故障后，小明完成了实验，并把数据记录在下表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
分析实验数据得出两个实验结论：
①串联电路两端的电压______各部分电路两端电压之和：
②串联电路中，各部分电路两端电压相等。
（4）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是__________________，另外，小明的实验在设计方案上还存在另一个不足之处是__________________________________________。
（5）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法______（选填“能”或“不能”）测出L2两端的电压，理由是______________________________。
18．（10分）完成下面的小题。
（1）在“探究导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下猜想。
猜想示例：导体的电阻可能跟导体的横截面积有关。
请你独立猜想：导体的电阻可能跟导体的________有关，导体的电阻还可能跟导体的________有关。
（2）如图所示是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根长度均为1 m，d的长度为0.5 m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a；a、d的材料和横截面积都相同。
在探究电阻跟横截面积的关系时，可依次把M、N跟________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小，可得出的结论是___________________________________________。
（3）依次把M、N跟a、d的两端相连，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟________的关系，结论是________________________________________________。
19．（10分）在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡。
甲 乙 丙
（1）在连接电路时，开关应该________。图甲是小明已经完成部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为_____V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论_______（选填“科学”或“不科学”），接下来应该进行的操作是_______。
A．更换不同规格的灯泡，再次实验
B．将L1、L2的位置交换，再次探究
C．保持电源、灯泡不变，多测量几次电路中三处的电压
（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1_______U2（选填“>”、“=”或“<”）。
四、综合应用题（共23分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位）
20．（10分）某小组同学想了解物体电阻与温度的关系，他们上网查阅了有关资料：
“金属导体，如铁、铜等，当温度升高时，导体中自由电子运动的阻力会增大，电阻就会不断变大。半导体，如硅、锗等元素，它们原子核的最外层有4个电子，既不容易挣脱束缚，也没有被原子核紧紧束缚，所以半导体的导电性介于导体和绝缘体之间，但温度升高，半导体原子最外层的电子获得能量，挣脱原子核的束缚成为自由电子，所以电阻减小。还有一些物体，如锰铜合金和镍络合金，其电阻随温度变化极小。”
请你根据上述信息回答下列问题：
（1）一般情况下，随着温度的升高，_____的电阻增大。
（2）根据上述信息可以判断，适宜作定值电阻的材料是_____（选填“A”、“B”或“C”）
A．铁、铜 B．硅、锗 C．锰铜合金、镍络合金
（3）当温度极高时，物质原子内的电子脱离原子核的吸引而逃逸，形成带负电的自由电子和带正电的离子共存的状态，成为等离子体。你认为绝缘体成为等离子体后是否容易导电？写出你的依据。
21．（13分）读图回答问题。
（1）若甲图中甲、乙两电表都是电压表，当开关S闭合时，甲、乙两表的指针偏转均如图乙所示，则L1和L2两端的电压分别是多少？
（2）现将L1和L2的位置互换，如图丙所示。若甲、乙两电表都是电流表，当开关S断开时，甲、乙两表的指针偏转也均如图乙所示，则通过L1和L2的电流分别是多少？
