模具拆装实训汇报
一、实训目标和实训要求：
实训目标：
1、熟悉塑料模和冲压模结构、各零部件作用和装配关系；
2、锻炼自己动手实践能力，加深对塑料、注射模具结构认识。
3、复习巩固所学习模具结构设计理论知识和绘图知识。
4、了解冲压模和塑料模经典结构及关键组成部分
5、培养我们综合实践、分析和处理问题能力。
6、为理论课学习和课程设计奠定良好基础。
实训要求：
1、熟悉拆装过程及相关操作规则
2、能正确使用模具装配常见工具和辅具
3、掌握冲压模具和塑料模具工作原理、结构组成、模具零部件功用、相互间配合关系和模具安装调试过程
4、掌握模具拆装步骤和方法
5、、按要求正确画出对应零件结构图、剖视图和装配图。
6、、对拆装模具零件进行分析，了解模具工作原理及零件作用
7、正确描述出该模具动作过程
二、实训器材
锤子、铜棒、内六角扳手、钢尺、游标卡尺等常见拆装和测量工具。
三、试验专用周时间安排

序号
教学内容
所用时间
1
对冲压模和注塑模进行拆装和测绘
2天
2
绘制冲压模和注塑模零件图和装配图
2天
3

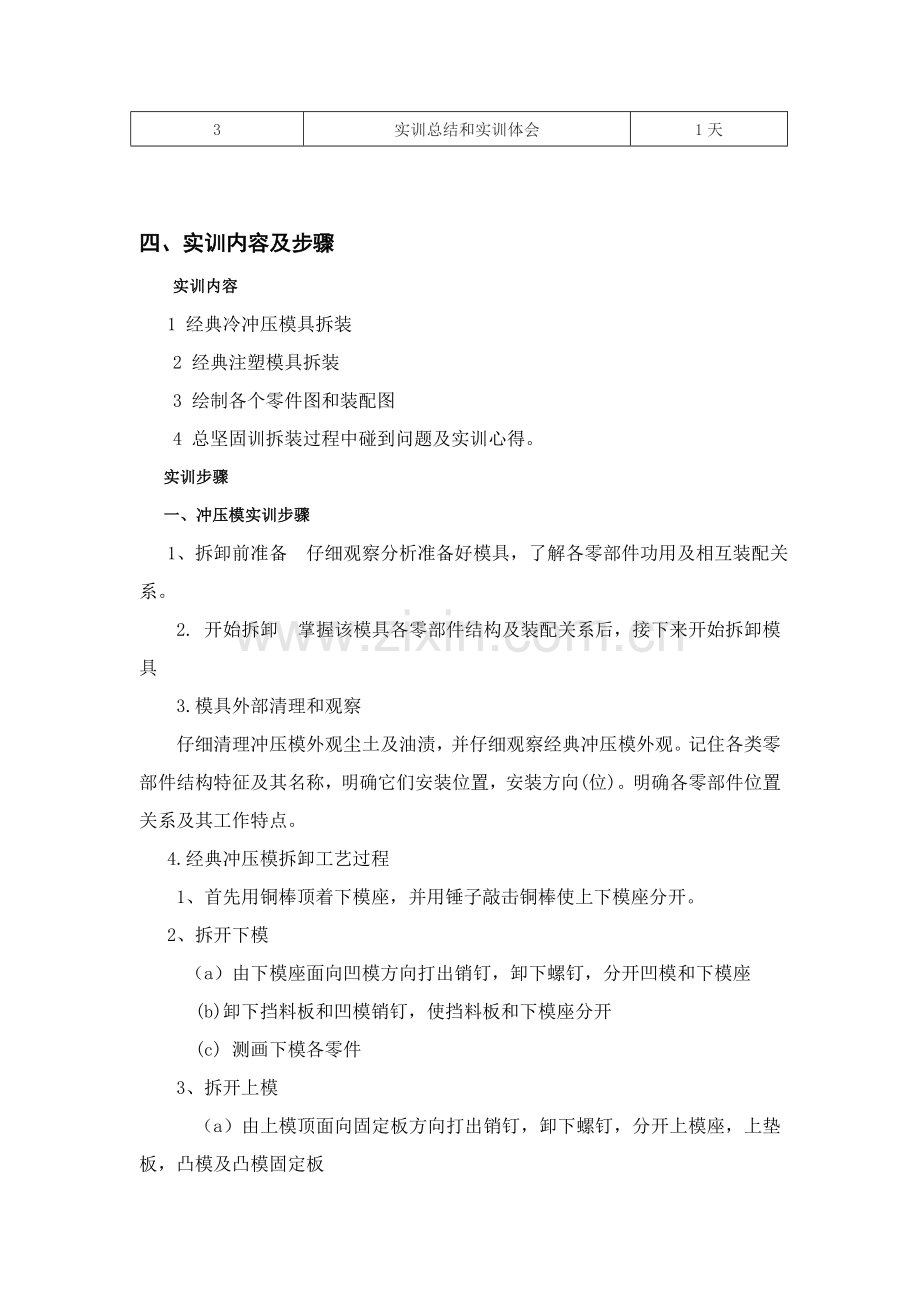

实训总结和实训体会
1天

四、实训内容及步骤
实训内容
1 经典冷冲压模具拆装
2 经典注塑模具拆装
3 绘制各个零件图和装配图
4 总坚固训拆装过程中碰到问题及实训心得。
实训步骤
一、冲压模实训步骤
1、拆卸前准备 仔细观察分析准备好模具，了解各零部件功用及相互装配关系。
2. 开始拆卸 掌握该模具各零部件结构及装配关系后，接下来开始拆卸模具
3.模具外部清理和观察
仔细清理冲压模外观尘土及油渍，并仔细观察经典冲压模外观。记住各类零部件结构特征及其名称，明确它们安装位置，安装方向(位)。明确各零部件位置关系及其工作特点。
4.经典冲压模拆卸工艺过程
1、首先用铜棒顶着下模座，并用锤子敲击铜棒使上下模座分开。
2、拆开下模
（a）由下模座面向凹模方向打出销钉，卸下螺钉，分开凹模和下模座
(b)卸下挡料板和凹模销钉，使挡料板和下模座分开
(c) 测画下模各零件
3、拆开上模
（a）由上模顶面向固定板方向打出销钉，卸下螺钉，分开上模座，上垫板，凸模及凸模固定板
(b)将凸模从固定模板中打出
(c)将模柄从上模座中打出
(d)测画上模各零件
4、组装模具
（a）将模柄装入上模座待用
(b)将凸模装入固定板待用
(c)组装下模
(1)将凹模放在下模座上，初步拧紧螺钉，装入销钉后再将螺钉拧紧
(2)装入销钉
(3)将挡料板放在凹模面上，拧紧螺钉
（d）组装上模
(1)将凸模放入凸模固定板上
(2)将凸模固定板另一侧和垫板用螺钉初步拧紧
(3)将拧紧好零件和上模座用螺钉初步拧紧
(4)用销钉将上模座、垫板和凸模固定板固定并拧紧螺钉
（e）合扰上下模具
二、注塑模实训步骤
注塑模拆装步骤：
1、拆卸前准备 仔细观察分析准备好注塑模，了解各零部件功用及相互装配关系。
2. 开始拆卸 掌握该注塑模各零部件结构及装配关系后，接下来开始拆卸注塑模
3.模具外部清理和观察
仔细清理注塑模外观尘土及油渍，并仔细观察经典注塑模外观。记住各类零部件结构特征及其名称，明确它们安装位置，安装方向(位)。明确各零部件位置关系及其工作特点。
4、 分离动模板，手拿定模板突出边缘，将定模和动模部分分开。假如二者粘得紧话，可将模具横放，用榔头动模座板四面，逐步将其分离。
5、 拆卸定模。先用内六角扳手将定模具上固定螺钉卸下来，摆放整齐，然后卸下定位圈上小螺钉，即可拆下其它零件。拆卸后零件应归类再摆放整齐。
6、 拆卸动模。定模拆好后，将动模倒放，倒放以后，拆下螺钉，将动模座板和模角拿下来，最终剩下推板和推出固定板、动模垫片和顶针。
7、 零件全部拆下来后，用工具测量零件尺寸，画出各个零件草图。
8、 组装零件。各个零件尺寸测量后，再根据所标识再组装成原注塑模。
五、注意事项
1、模具拆装过程中要注意安全，不得在实习场地嬉闹
2、拆卸和装配模具时，首先应仔细观察模具，搞清楚模具零部件相互装配关系和紧固方法，并按正确方法进行操作，以免损坏模具零件
3、分开模具前要将各零件联络关系做好标识
4、不准用锒头直接敲打模具，预防模具零件变形
5、拆装冲头和镶块时若有销子，应先拔销子再卸螺钉，安装时应先打销子再安装螺钉，以免损坏销定位精度。
6、画出模具装配图和零件图并注明零件名称，画模具装配图时，对冲压模，应打开上模画下模俯视图，对注塑模，应打开模具，画动模部分俯视图
7、模具拆装完成后要搞清楚模具动作过程及每个零件功用
六、试验心得

一周模具实训靠近尾声，回顾这一周充实时光，有欢乐有苦涩，现将此次实训心得体会总结以下：
经过一周实训，经过对冲压模和注塑模拆装、组装、画零件图和装配图，我们对冲压模和注塑模有了更深认识，深入了解和掌握了模具结构组成、工作原理、模具零部件功效及相互间配合关系及模具总装次序。
在课堂上我们只是听老师讲冲压模和注塑模知识，历来没有真正见识过冲压模和注塑模。当见到实物图时，我们才真切知道它们工作原理和各个零件功效作用。另外，在书本中我们看到零件尺寸标注，感觉很简单，但当我们测过数据去计算时候发觉了很多问题，比如我们在测量后绘图定位时发觉数据不够，还有各个相互配合零件相对尺寸所测得误差太大，圆心不照应等等。
经过这周实训我们学到了很多东西，除了对冲压模和注塑模原理及功用了解，还复习了以前所学知识。如：绘制零件图、装配图、零件测绘和AutoCAD使用，还有就是合作精神，因为以后真正工作时，有些工作不是一个人就能做出来，也体会到了细心是迈向成功“第一步”道理同时也为以后从事这个工作打下基础，在冲压模和注塑模拆装和测绘过程中我们也碰到了很多意见不统一地方，经过商议及在老师帮助下，我们最终完成了这次实训任务，感谢老师们辛劳培训和同学们相互配合和了解使我在这次实训中获益匪浅。
