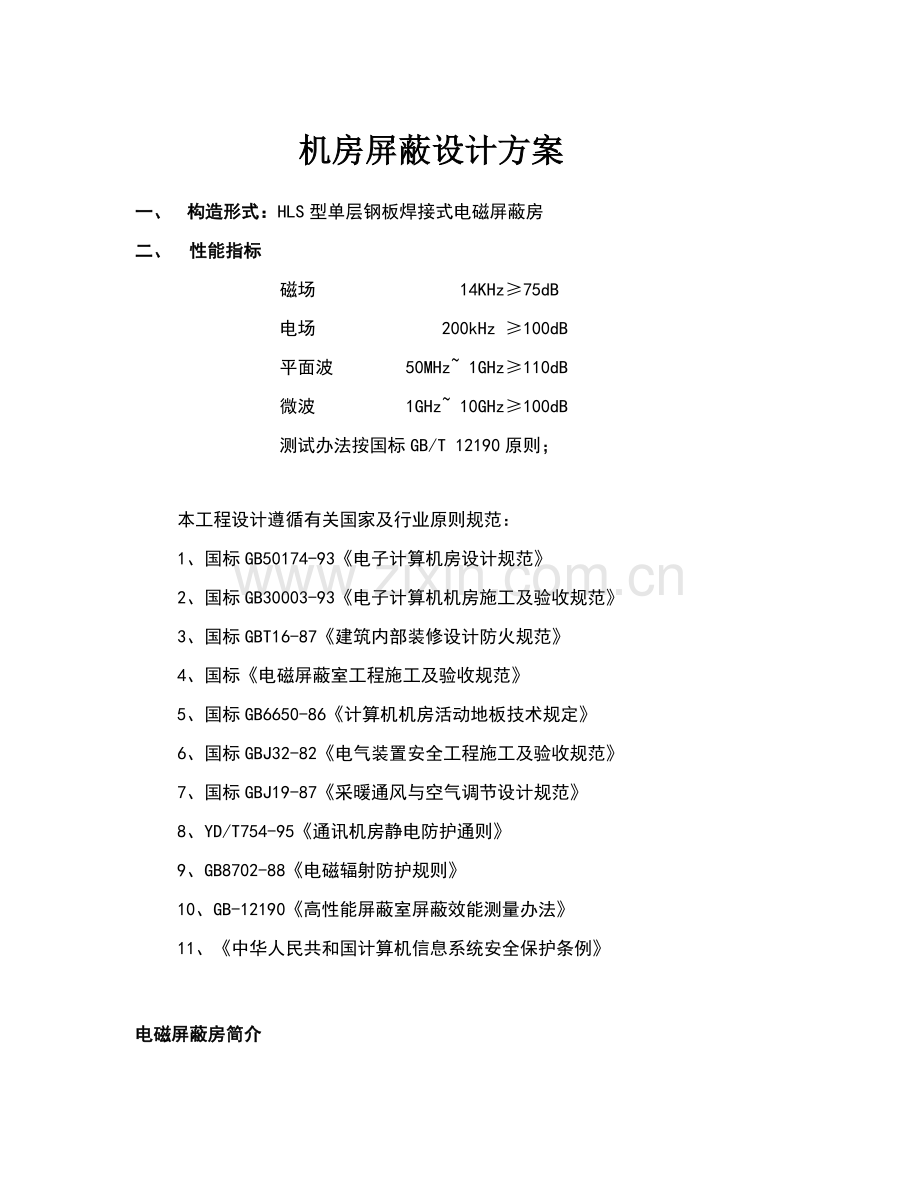

机房屏蔽设计方案
一、 构造形式：HLS型单层钢板焊接式电磁屏蔽房
二、 性能指标
磁场 14KHz≥75dB
电场 200kHz ≥100dB
平面波 50MHz~ 1GHz≥110dB
微波 1GHz~ 10GHz≥100dB
测试办法按国标GB/T 12190原则；

本工程设计遵循有关国家及行业原则规范：
1、国标GB50174-93《电子计算机房设计规范》
2、国标GB30003-93《电子计算机机房施工及验收规范》
3、国标GBT16-87《建筑内部装修设计防火规范》
4、国标《电磁屏蔽室工程施工及验收规范》
5、国标GB6650-86《计算机机房活动地板技术规定》
6、国标GBJ32-82《电气装置安全工程施工及验收规范》
7、国标GBJ19-87《采暖通风与空气调节设计规范》
8、YD/T754-95《通讯机房静电防护通则》
9、GB8702-88《电磁辐射防护规则》
10、GB-12190《高性能屏蔽室屏蔽效能测量办法》
11、《中华人民共和国计算机信息系统安全保护条例》

电磁屏蔽房简介
计算机、通信机及电子设备在正常工作时会产生一定强度电磁波，该电磁波也许会对其他设备产生干扰或被专用设备所接受，以窃取其工作内容。同步，这些电子设备也需要在不大于一定强度电磁环境下保证其正常工作。
屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定空间范畴内使其场能量从一面传到另一面受到很大衰减。
屏蔽室就是运用其屏蔽原理，用金属材料制成一种六面体房间，由于金属板（网）对入射电磁波吸取损耗、界面反射损耗和板内反射损耗，使其电磁波能量大大削弱，而使屏蔽室产生屏蔽作用。
屏蔽室屏蔽性能以屏蔽效能来进行考量。
S=E0/E1 或S=H0/H1
S——屏蔽效能
E0（H0）——没有屏蔽体时空间某点电场强度（磁场强度）
E1（H1）——有屏蔽体时被屏蔽空间在该点电场强度（磁场强度）
在屏蔽效能计算与测试中，往往会遇到场强值相差悬殊（可达上千百万倍信号），为了便于计算及表达，普通采用对数单位—分贝（dB）进行度量。定义为
SE=20lg E0/E1
SH=20lg H0/H1
由于屏蔽室内普通有人员和设备在里面工作，因而屏蔽室六面密闭同步，必须留有人员及设备进出屏蔽门，良好通风，室内所需电源，信号进出，必备室内装修，以保证屏蔽室能正常工作。
因而影响屏蔽室屏蔽效能重要有如下因素：
屏蔽室所用材料
屏蔽材料接缝解决
屏蔽门
通风窗
屏蔽窗
电源线滤波解决
信号线屏蔽解决
(一) 屏蔽壳体：构成屏蔽壳体内容重要有六面屏蔽材料、材料之间连接、支撑龙骨。
屏蔽材料：当屏蔽材料采用金属板时，它屏蔽效果：
At=8.68t/δ+20lg{(Z0+Z3)2/4Z0ZS } 分贝
由上述公式可知，当已知金属板材料与厚度时，即可计算在不同距离、不同频率、不同场源屏蔽效果。

三、构成某些
（1）六面板体、支撑龙骨及壳体与地面之间绝缘解决。其中顶、墙板采用厚度为 2.0mm冷轧钢板 ，底板采用厚度为 3.0mm冷轧钢板，支撑龙骨采用型钢。

壳体外尺寸： 3.3 m ×3.9m × 2.4m
屏蔽室装修后净尺寸：3.0 m ×3.6 m × 2.1m

（2）工艺特点：
A、单元模块均通过折弯成形，以保证焊接变形尽量控制在焊接边上；
B、采用人字形搭接技术，焊接工艺采用CO2气体保护焊，从而保证焊缝、壳体变形小，保证室内钢板表面平整性；
C、由各种型钢、钢质龙骨焊接成门框架，形成自支撑构造形式；
D、屏蔽壳体内外必要进行严格防锈解决，长期使用保证不生锈；
E、屏蔽壳体及框架稳定可靠，长期使用保证性能，整体机械性能达到如下规定：钢板不平度≤4mm/2m2,钢板垂直度≤10mm，壳体抗震指标≥8级；

2、屏蔽门:手动锁紧屏蔽门 一扇
门洞尺寸：0.85×1.9（m）
（1）、采用铰链插刀式密闭屏蔽门；
（2）、采用单刀插入式电磁密封技术、复合刀口、可拆卸式优质铍青铜簧片，维护性好；
（3）、弹性簧片材料为铍青铜，（Qbe2），厚度为0.15毫米，必要通过真空热解决，增长它导电性、弹性和抗疲劳性。
（4）、门板采用不锈钢拉丝板包饰。

4、滤波器:
进人屏蔽室每根电源线 均应配备电源滤波器，当前广泛采用低泄漏电流电源滤波器，其插入衰减值与屏蔽室效能一致；
所有电源滤波器应集中安装，滤波器前端不能有过流保护装置但可设立过载保护装置；
电话线进入屏蔽室可采用数据信号滤波器；
电源滤波器380V 50Hz 30A 一只
（屏蔽室内分路布线--设备电源插座、照明、电扇用电）
电源滤波器220V 50Hz 16A 一只
（屏蔽室内空调机组电源插座用电）

5、屏蔽室内通风系统：
5.1蜂窝型通风波导窗300×300mm： 二只
通风波导窗进出风口300×300mm 各一只（需方装修时配备换气扇）
（1）屏蔽通风窗成截止波导形式，其插入衰减应于屏蔽室指标一致，波导窗由许各种小波导构成波导束，小波导截面形状为六角形；
（2）波导片采用真空钎焊新工艺构成整件；

5.2、空调屏蔽解决： 一套
一台非变频1.0 P柜式空调屏蔽解决涉及（空调机组及管道由需方提供）：
1）、信号线屏蔽解决； 一套
2）、信号线屏蔽解决； 一套
3）、空调铜管屏蔽解决； 一套

6、屏蔽室内弱电通信系统：
6．1 屏蔽室内电话线屏蔽解决： 一只
6．2 屏蔽室内网线屏蔽解决：
光纤波导管14ф（一只备用） 二只
光纤转换器 一套
数据信号线穿越屏蔽体时采用光纤传播，屏蔽室配备专用14ф光纤波导管接口；光纤转换器重要进行光信号和电信号转换；
7、室内电气 （需方自做）
8、室内装修： （需方自做）

五、 双方责任与配合
（一）需方负责项目：
1、屏蔽室外强、弱电系统配备并引至屏蔽室相应位置。
2、屏蔽室安装时需方提供暂时用电及必要施工以便。
3、提供屏蔽室地线并至屏蔽室规定位置，接地电阻不大于或等于1Ω；

（二）供方负责项目：
1、屏蔽室设计、制造、安装及屏蔽室效能保证。
2、供方安装人员遵守需方关于规章制度，并做好防火安全工作。

六、 交付与验收
1、工程竣工后我方对屏蔽室进行调试交付甲方；
2、屏蔽室正式检测由法定检测单位，在15日内到现场负责验收，测试按GB12190—90《高性能屏蔽室屏蔽效能测量办法》原则验收
3、验收合格后确认本屏蔽工程达到合同规定，可以交付使用。

七、工程保修及服务
1、工程活动部件保修一年，其她保修三年（以验收合格之日起），保修期内工程发生故障由供方负责免费维修（含所需零配件费、交通费、住宿费）。
2、保修期过后，供方终身负责维修服务。

八、其他阐明:
1、屏蔽室电源滤波器前端不能接漏电保护开关，但可以连接过载熔断器，自动断路器。
2、供方施工人员要严格遵守需方关于工作制度 。
