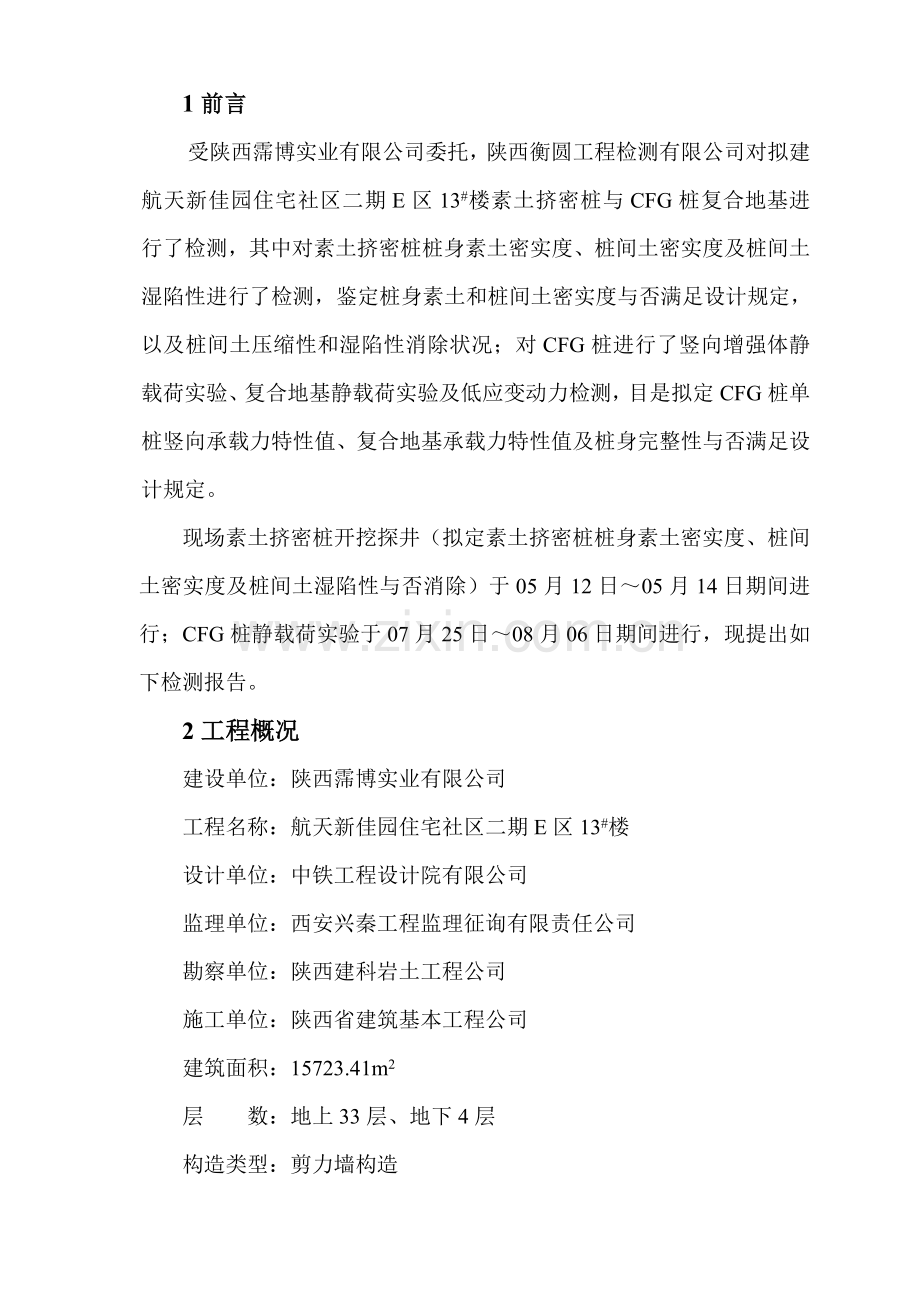

1前言
受陕西霈博实业有限公司委托，陕西衡圆工程检测有限公司对拟建航天新佳园住宅社区二期E区13#楼素土挤密桩与CFG桩复合地基进行了检测，其中对素土挤密桩桩身素土密实度、桩间土密实度及桩间土湿陷性进行了检测，鉴定桩身素土和桩间土密实度与否满足设计规定，以及桩间土压缩性和湿陷性消除状况；对CFG桩进行了竖向增强体静载荷实验、复合地基静载荷实验及低应变动力检测，目是拟定CFG桩单桩竖向承载力特性值、复合地基承载力特性值及桩身完整性与否满足设计规定。
现场素土挤密桩开挖探井（拟定素土挤密桩桩身素土密实度、桩间土密实度及桩间土湿陷性与否消除）于05月12日～05月14日期间进行；CFG桩静载荷实验于07月25日～08月06日期间进行，现提出如下检测报告。
2工程概况
建设单位：陕西霈博实业有限公司
工程名称：航天新佳园住宅社区二期E区13#楼
设计单位：中铁工程设计院有限公司
监理单位：西安兴秦工程监理征询有限责任公司
勘察单位：陕西建科岩土工程公司
施工单位：陕西省建筑基本工程公司
建筑面积：15723.41m2
层 数：地上33层、地下4层
构造类型：剪力墙构造
基本形式：筏型基本
地基基本设计级别：甲级
3自然地理环境和场地水文、工程地质条件
该场地位于西安市长安区航天中路与神舟二路什字西南角，西临航天西路，南临东长安街，东临神舟二路，北临航天中学。
该场地地形起伏较大，总体呈东高西低，局部有土坎台阶，地面标高介于494.81-511.36m，最大高差16.55m，地貌单元属于黄土塬。
该场地勘探深度范畴内地层从上到下划分为19层，详见表1，各层土物理、力学性质指标平均值列于表2。
地层划分及岩性特性 表1
土层
编号
土层
名称
成因
年代
岩 性 描 述
层厚
（m）
层底埋深
（m）
层底标高
（m）
①-1
杂填土
Q4ml
黄褐色，稍湿，以建筑垃圾为主、含砖块、砖屑、碎石、瓦片等，土质不均，可塑。
0.20
～
3.30
0.20
～
3.30
492.46
～
505.19
①-2
素填土
Q4ml
黄褐色，稍湿，以粘性土为主、含植物根系，土质不均，可塑。
0.20
～
6.40
0.20
～
6.40
490.53
～
506.29
②
黄土
Q3eol
黄褐～褐黄色，稍湿，孔隙发育，具大孔，含植物根系及白色钙质条纹，土质较均匀。可塑～硬塑。具湿陷和自重湿陷性，属中～高压缩性土。
1.70
～
10.40
3.50
～
15.90
484.87
～
497.10
③
古土壤
Q3el
棕红色，稍湿，孔隙发育，具块状构造，含少量钙质结核及钙质条纹，层底有10-20cm厚结核层。硬塑～坚硬。个别土样具湿陷和自重湿陷性，属中压缩性土。
2.10
～
3.70
6.20
～
18.50
481.67
～
494.50
④
黄土
Q2eol
褐黄色，稍湿，孔隙发育，偶见蜗牛壳、白色钙质条纹和钙质结核，土质均匀，可塑～硬塑。具湿陷和自重湿陷性，属中～高压缩性土。
7.20
～
10.80
15.30
～
26.90
471.09
～
485.78
⑤
古土壤
Q2el
棕红色，稍湿，孔隙发育，含蜗牛壳、钙质结核及钙质条纹，层底有厚结核层。硬塑。个别土样具湿陷和自重湿陷性，属中压缩性土。
1.40
～
5.70
16.70
～
30.20
466.89
～
482.98
土层
编号
土层
名称
成因
年代
岩 性 描 述
层厚
（m）
层底埋深
（m）
层底标高
（m）
⑥
黄土
Q2eol
褐黄色，稍湿，孔隙发育，含钙质斑痕和少量钙质结核、蜗牛壳，土质均匀，可塑～硬塑。属中～高压缩性土。
2.10
～
7.60
23.50
～
34.70
460.99
～
477.78
⑦
古土壤
Q2el
棕红色，稍湿，孔隙发育，含大量钙质结核及钙质条纹，底部钙质结核富集。硬塑。属中压缩性土。
1.80
～
3.60
26.20
～
37.30
457.69
～
475.18
⑧
黄土
Q2eol
褐黄色，稍湿，孔隙发育，含钙质斑痕和少量钙质结核、蜗牛壳，土质均匀，可塑。属中压缩性土。
1.90
～
6.80
31.30
～
42.20
454.69
～
471.10
⑨
古土壤
Q2el
棕红色，稍湿，孔隙发育，含大量钙质结核及钙质条纹，底部钙质结核富集。硬塑。属中压缩性土。
2.30
～
3.70
34.40
～
44.60
451.59
～
467.80
⑩
黄土
Q2eol
褐黄色，稍湿，孔隙发育，含钙质斑痕和少量钙质结核、蜗牛壳，土质均匀，可塑。属中压缩性土。
2.80
～
5.50
38.60
～
49.00
448.79
～
463.38

古土壤
Q2el
棕红色，稍湿～湿，呈团块状构造，构造紧密，具粘性，层间夹黄土薄层，含大量钙质结核及钙质条纹，底部有20cm钙质结核层。硬塑。属中压缩性土。
4.20
～
5.60
43.00
～
54.00
443.89
～
458.60

黄土
Q2eol
褐黄色，饱和，孔隙发育，含钙质斑痕和少量钙质结核、蜗牛壳，土质均匀，可塑。属中压缩性土。
5.20
～
8.50
50.30
～
61.00
436.29
～
451.48

古土壤
Q2el
棕红色，饱和，含大量钙质结核及钙质条纹，底部有钙质结核层。可塑～硬塑。属中压缩性土。
2.20
～
3.50
53.40
～
64.00
433.09
～
448.18

黄土
Q2eol
褐黄色，饱和，孔隙发育，构造紧密，含钙质斑痕和钙质结核、蜗牛壳，土质均匀，可塑。属中压缩性土。
6.60
～
8.40
60.40
～
70.80
425.49
～
441.10

古土壤
Q2el
棕红色，饱和，呈块状构造，含大量钙质结核及钙质条纹，底部有钙质结核层。硬塑。属中压缩性土。
2.50
～
3.70
63.70
～
74.00
422.09
～
437.76

黄土
Q2eol
褐黄色，饱和，孔隙发育，构造紧密，含钙质斑痕和少量钙质结核、蜗牛壳，土质均匀，可塑。属中压缩性土。
2.70
～
8.10
71.00
～
80.70
417.60
～
431.30

古土壤
Q2el
棕红色，饱和，呈块状构造，含大量钙质结核及钙质条纹，底部有钙质结核层。硬塑。属中压缩性土。
2.20
～
7.00
74.00
～
83.50
415.40
～
428.30

黄土
Q2eol
褐黄色，饱和，偶见蜗牛壳和少量钙质结核，构造紧密，土质均匀，可塑。属中压缩性土。
7.70
～
8.10
82.30
～
82.40
413.10
～
414.52

古土壤
Q2el
棕红色，饱和，呈块状构造，含大量钙质结核及钙质条纹，底部有钙质结核层。硬塑。属中压缩性土。
最大揭露厚度2.70
最大揭露埋深
85.0
最深揭露标高410.50

土层物理及力学性质指标平均值 表2
地层
编号
地层
岩性
含水量
干重度
γd
孔隙比
液限
塑限
液性
指数
压缩
系数
a1-2
压缩
模量
Es1-2
承载力
特性值
%
(kN/m3)
e
%
%

MPa–1
MPa
kPa
②
黄土
20.60
13.19
1.033
34.0
20.3
0.03
0.33
7.09
150
③
古土壤
19.60
14.68
0.826
34.3
20.4
-0.06
0.24
8.90
170
④
黄土
20.50
13.36
1.004
33.2
19.9
0.04
0.26
8.62
160
⑤
古土壤
21.8
14.6
0.834
34.1
20.3
0.11
0.21
9.67
180
⑥
黄土
22.0
14.01
0.910
33.6
20.0
0.14
0.22
9.59
170
⑦
古土壤
20.4
15.07
0.775
34.2
20.3
0.02
0.20
8.87
190
⑧
黄土
21.4
14.17
0.888
33.7
20.1
0.10
0.23
8.70
180
⑨
古土壤
22.1
15.25
0.754
35.2
20.9
0.08
0.24
7.52
210
⑩
黄土
25.6
14.76
0.811
35.0
20.8
0.33
0.30
6.37
190

古土壤
23.1
15.88
0.684
36.5
21.6
0.1
0.24
7.13
220

黄土
26.1
15.02
0.778
35.7
21.2
0.35
0.3
6.19
200

古土壤
22.3
16.04
0.666
36.5
21.6
0.05
0.26
6.61
230

黄土
25.8
15.18
0.759
35.6
21.1
0.33
0.29
6.48
210

古土壤
22.3
16.12
0.658
36.3
21.5
0.06
0.26
6.55
240

黄土
26.0
15.24
0.752
35.4
21.0
0.35
0.29
6.12
230

古土壤
22.9
16.06
0.664
37.0
21.8
0.07
0.24
7.16
250

黄土
25.2
15.43
0.732
35.2
20.9
0.31
0.28
6.31
240

古土壤
22.6
16.04
0.663
35.5
21.0
0.11
0.23
7.60
260
3.1地下水
拟建场地地下水属潜水类型，勘察期间属平水位期，稳定水位深度34.90～48.00m， 相应标高为451.67～464.57m。场地地下水位年变化幅度1.00m～2.00m。
3.2黄土湿陷性评价
拟建场地为自重湿陷性黄土场地，湿陷级别为Ⅱ级（中档）。
3.3建筑场地类别
建筑场地类别为Ⅱ类，场地可不考虑地基土地震液化影响。
3.4不良地质作用
拟建场地内上层黄土具备湿陷性外未发现其他影响场地稳定性不良地质作用，场地稳定，适当建筑。
4地基解决目和设计规定
本工程由中铁工程设计院有限公司负责设计，预解决采用素土挤密桩消除湿陷性；采用CFG桩复合地基提高地基承载力，减少不均匀沉降。
素土挤密桩，总桩数1556根，地基解决面积为1021.20m2，成孔直径0.40m，成桩直径不不大于0.55m，桩距0.90m，等边三角形布桩，有效桩长17.00m，有效桩顶标高为-16.07m，桩端持力层为⑥黄土层，挤密桩采用素土填料，桩身填料压实系数不不大于0.97，桩间土平均挤密系数不不大于0.93，最小挤密系数不应不大于0.88。
CFG桩复合地基，总桩数330根，地基解决面积为1021.20m2，桩径0.40m，有效桩长22.00m，有效桩顶标高为-16.07m，桩端位于⑦古土壤层，桩间距为1.40m，排距为1.40m，正方形布置，混凝土强度级别C30，设计规定解决后复合地基承载力特性值不不大于650kPa，单桩竖向承载力特性值不不大于1000kN。
5施工概况及自检状况
施工由陕西省建筑基本工程公司承担，施工按照规范进行，自检成果符合设计规定，施工自检状况见附件10。监理单位为西安兴秦工程监理征询有限责任公司。
6检测根据
（1）《建筑地基解决技术规范》（JGJ79－）；
（2）《建筑地基基本设计规范》（GB50007－）；
（3）《土工实验办法原则》（GB/T50123—1999）；
（4）《湿陷性黄土地区建筑规范》（GB50025—）；
（5）《建筑地基检测技术规范》JGJ340—（备案号J1998-）；
（6）《建筑基桩检测技术规范》（JGJ106－）；
（7）《建筑地基基本工程施工质量验收规范》（GB50202－）；
（8）《陕西省建设工程人工地基工程质量检测技术规程》陕建监总发（056）号；
（9）《陕西省建设工程人工地基工程质量检测报告》编制统一规定（暂行）；
（10）《航天新佳园住宅社区二号地块岩土工程勘察报告》（陕西建科岩土工程公司，.8）；
（11）《航天新佳园住宅社区二期E区13#楼CFG桩桩位平面布置图》（中铁工程设计院有限公司）。
7检测内容及工作量
依照《陕西省建设工程人工地基工程质量检测技术规程》陕建监总发（）056号、有关规范及建设方委托，对素土挤密桩进行桩身与桩间土密实度检测；对CFG桩进行了竖向增强体静载荷实验、复合地基静载荷实验及低应变动力检测，本次检测工作量见表3。
检测内容及工作量 表3
检测对象
检测内容
检测工作量
素土挤密桩
探井8口
桩体素土试样408件
桩间土密实度试样272件
桩间土室内土工实验试样136件
CFG桩
复合地基静载荷实验
4组
竖向增强体静载荷实验
4组
低应变实验
66根（抽检率20%）
8检测原理、办法简介
8.1素土挤密桩开挖探井检测原理、办法简介
本次检测在现场共开挖探井8口（平面布置图见附件1），探井开挖深度17.00m，探井周边与相邻三个素土桩外切，每口探井第一组试样取自桩顶下0.50m处，后来往下每米取样一组。
（1）桩体素土密实度实验
素土击实实验由陕西晟为建设工程检测有限公司完毕，经实验拟定素土最大干密度为1.71g/cm3，最优含水率为17.0％。
在探井周边3根桩桩体上各自取素土试样1件，试样取自所剖素土桩中心约1/2～2/3半径处。采用换到取样，天平称重，在现场测取湿密度，采用烘干法测取含水量，并由此计算桩身素土干密度及压实系数，桩体素土击实实验报告见附件8。
（2）桩间土密实度实验
桩间土击实实验由西安科度基本工程有限公司土工实验室完毕，经实验拟定桩间素土最大干密度为1.72g/cm3，最优含水量为16.80％。
分别在两桩中心处、桩外侧0.1m处各取桩间土样1件；采用环刀取样，天平称重，在现场测取湿密度，采用烘干法测取含水量，并由此计算桩间土干密度及挤密系数，桩间素土击实实验报告见附件8。
（3）室内土工实验
室内土工实验试样取自挤密桩所构成三角形形心附近，测试内容涉及桩间土密度、含水量、干密度、湿陷系数等。
8.2CFG桩复合地基检测原理及办法简介
8.2.1竖向增强体静载荷实验原理、办法简介
（1）实验原理
CFG桩竖向增强体静载荷实验是向桩顶逐级施加荷载，观测并记录其沉降量，直至实验桩破坏或达到规定终结荷载，绘制Q～s及s～lgt曲线，然后对曲线形态进行分析，根据关于规定拟定出CFG桩竖向极限承载力。
（2）实验办法
静载实验采用慢速维持荷载法，以压重平台为反力，加荷设备为1台320T油压千斤顶，压力量测采用原则压力表，实验前均进行了检定。
实验加荷分级：实验加荷分10级，第一级为400kN，后来每级以200kN压力递增，实验最大加荷值为kN。
基桩沉降由4块30mm量程百分表量测，百分表均匀设立在桩身周边。
每级荷载下沉降观测次数为：加荷后应按第5min、15min、30min、45min、60min测读桩顶沉降量，后来每隔半小时测读一次。
沉降相对稳定原则：每一小时内桩顶沉降量不超过0.1mm，并持续浮现两次，从分级荷载施加后第30min开始，按1.5h持续三次每30min沉降观测值计算。
当桩顶沉降速率达到相对稳定原则时，应再施加下一级荷载；
卸载时，每级荷载维持1h，应按第15min、30min、60min测读桩顶沉降量；卸载至零后，应测读桩顶残存沉降量，维持时间为3h，测读时间应为第15min、30min、60min、120min、180min。
终结加荷条件：当浮现下列状况之一时终结加载：
i.当荷载-沉降（Q- s）曲线上明显有可鉴定极限承载力陡降段，且桩顶总沉降量超过40mm～50mm；
ii.在某级荷载作用下，桩顶沉降量不不大于前一级荷载作用下沉降量2倍，且经24小时沉降未稳定；
iii.增强体破坏，桩顶变形急剧增大；
iv.Q-s曲线呈缓变形时，桩顶总沉降量不不大于70mm～90mm时；当桩长超过25m，可加载至桩顶总沉降量超过90mm；
v.加载至规定最大实验荷载，且承压板沉降速率达到相对稳定原则。
（3）实验资料整顿
编制桩顶竖向荷载Q（kN）与相应桩顶沉降量s（mm）一览表。
绘制Q- s曲线图、s-lgt曲线图。
（4）竖向增强体极限承载力拟定
i.Q-s曲线陡降段明显时，取相应于陡降段起点荷载值；
ii.当在某级荷载作用下，桩顶沉降量不不大于前一级荷载作用下沉降量2倍，且经24小时沉降未稳定期，取前一级荷载值；
iii.Q-s曲线呈缓变形时，水泥土桩、桩径不不大于800mm时取桩顶总沉降量s为40mm～50mm所相应荷载值；混凝土桩、桩径不大于800mm时取桩顶总沉降量s等于40mm所相应荷载值；
iv.当鉴定竖向增强体承载力未达到极限时，取最大实验荷载值；
v.按本条i.～iv.款原则判断有困难时，可结合其她辅助分析办法综合鉴定。
竖向增强体承载力特性值应按极限承载力一半取值。
（5）竖向增强体承载力特性值拟定
单位工程增强体承载力特性值拟定期，实验点数量不应少于3点，当满足其极差不超过平均值30%时，对非条形及非独立基本可取其平均值为竖向极限承载力。
8.2.2CFG桩复合地基静载荷实验原理、办法简介
（1）实验原理
CFG桩复合静载荷实验是在一定面积承压板上向桩土复合地基逐级施加荷载，观测并记录其沉降量，直至地基破坏或达到规定终结荷载，绘制p～s曲线，然后对曲线形态进行分析，拟定出CFG桩复合地基承载力特性值。
（2）实验办法
实验前在复合地基顶面铺100mm厚中粗砂褥垫层，再将圆形刚性承压板放在褥垫层上，直径d=1.582m，面积为1.965m2。实验采用慢速维持荷载法，以堆重物为反力，加荷设备为1台320T油压千斤顶，压力量测采用原则压力表，实验前仪器均进行了检定。
本次实验加荷共分10级，第一级为260kPa，后来每级以130kPa压力递增，实验终结荷载1300kPa(等于设计值2倍）。承压板沉降量由4块30mm量程百分表量测，百分表沿承压板边沿均匀布置，并与承压板中心等距。
每级荷载下沉降观测时间：加压后隔10、10、10、15、15min各测读一次，后来每隔30min读一次，直到沉降相对稳定为止，每级荷载维持时间不少于2.5小时。
每一级荷载先后均应各测读承压板沉降量一次，后来每隔30min测读一次。
承压板沉降相对稳定原则：1h内承压板沉降量不超过0.1mm；
当承压板沉降速率达到相对稳定原则时，应再施加下一级荷载；
卸载时，每级荷载维持1h，应按第30min、60min测读承压板沉降量；卸载至零后，应测读承压板残存沉降量，维持时间为3h，测读时间应为第30min、60min、180min。
终结加荷条件：当浮现下列状况之一时终结实验：
i.沉降急剧增大，土被挤出或承压板周边浮现明显隆起；
ii..承压板合计沉降量已不不大于其边长（直径）6％或不不大于等于150mm；
iii.加载至规定最大实验荷载（即1300kPa），且承压板沉降速率达到相对稳定原则。
（3）检测仪器
本次检测所用加荷设备为油压千斤顶，位移量测使用百分表，实验前由陕西省质量技术监督局授权单位进行了检定。检测过程中，仪器设备处在良好状态。
8.2.3低应变动力检测原理、办法简介
（1）动测原理
在桩身顶部施加一脉冲力，产生应力波沿桩身向下传播，当桩身存在明显波阻抗差别界面（如桩底、断桩和严重离析等部位）或桩身截面积变化（如缩径或扩径）部位，将产生波反射和透射现象。经接受放大、滤波和数据解决，可辨认来自不同部位反射信息，据此计算桩身波速，并判断桩身完整性。
（2）测试办法
在桩顶放置加速度传感器，接受锤击过程中产生加速度信号，通过信号接受解决系统放大和A/D转换，变成数字信号传给微机，信号经计算机解决后，判断每根桩桩身完整性或者缺陷类型和缺陷位置鉴定见表4。
竖向增强体完整性鉴定表 表4
类别
时域信号特性
幅频信号特性
分类原则
Ⅰ
除冲击入射波和增强体地步反射波外，在2L/c时刻前，基本无同相反射波发生；容许存在承载力有利反相反射（扩径）；
增强体底部阻抗于持力层阻抗有差别时，应有底部反射信号
增强体底部谐振峰排列基本等间距，其相邻频差Δf≈c/2L
增强体构造完整
Ⅱ
2L/c时刻前浮现轻微缺陷反射波，有桩底反射波
增强体底部谐振峰排列基本等间距，其相邻频差Δf≈c/2L，轻微缺陷产生谐振峰之间频差(Δf’)与增强体底部谐振峰之间频差(Δf)满足Δf’＞ Δf
增强体构造存在轻微缺陷
Ⅲ
有明显缺陷反射波，其她特性介于II类和Ⅳ类之间
增强体构造存在明显缺陷
Ⅳ
2L/c时刻前浮现严重缺陷反射波或周期性反射波，无底部反射波；
或因增强体浅部严重缺陷使波形呈现低频大振幅衰减振动，无底部反射波
缺陷谐振峰排列基本等间距，其相邻频差Δf＞c/（2L），无增强体底部谐振峰；
或因增强体浅部严重缺陷只浮现单一谐振峰，无增强体底部谐振峰
增强体构造存在严重缺陷
（3）仪器设备
检测仪器为中华人民共和国科学院武汉岩土力学研究所生产FDP204基桩动态测量仪，检测先后仪器运营状态良好，检测中无异常状况发生。
9检测资料分析与评价
9.1素土挤密桩探井检测资料分析与评价
（1）桩身素土密实度实验
桩身素土密实度实验成果经计算整顿后汇总见附件2。记录成果见表5：
桩身平均压实系数登记表 表5
探井号
压实系数
范畴
平均值
探井号
压实系数
范畴
平均值
探井号
压实系数
范畴
平均值
1#-1
0.97~0.99
0.98
2#-1
0.97~0.99
0.98
3#-1
0.97~0.98
0.97
1#-2
0.97~0.98
0.98
2#-2
0.97~0.98
0.97
3#-2
0.97~0.99
0.98
1#-3
0.97~0.99
0.98
2#-3
0.97~0.99
0.98
3#-3
0.97~0.99
0.98
4#-1
0.97~0.98
0.97
5#-1
0.97~0.99
0.97
6#-1
0.97~0.98
0.98
4#-2
0.97~0.98
0.97
5#-2
0.97~0.98
0.97
6#-2
0.97~0.98
0.98
4#-3
0.97~0.98
0.98
5#-3
0.97~0.98
0.97
6#-3
0.97~0.98
0.97
7#-1
0.97~0.98
0.97
8#-1
0.97~0.98
0.97

7#-2
0.97~0.98
0.98
8#-2
0.97~0.99
0.98

7#-3
0.97~0.99
0.98
8#-3
0.97~0.98
0.97

由表5可知，所检测素土挤密桩单桩桩身素土压实系数介于0.97~0.98之间，单桩全桩段平均压实系数介于0.97~0.99之间，满足设计规定。
（2）桩间土密实度实验
桩间土密实度实验成果经计算整顿后汇总见附件3，记录成果见表6：
桩间土平均挤密系数登记表 表6
探井号
挤密系数
范畴
平均值
探井号
挤密系数
范畴
平均值
探井号
挤密系数
范畴
平均值
1#
0.93~0.94
0.93
2#
0.93~0.94
0.93
3#
0.93~0.94
0.94
4#
0.93~0.94
0.93
5#
0.93~0.94
0.93
6#
0.93~0.94
0.93
7#
0.93~0.94
0.94
8#
0.93~0.94
0.93

由表6可知，挤密系数介于0.93~0.94之间，各测试井桩间土全深度平均挤密系数介于0.93~0.94之间，满足设计规定。
（3）室内土工实验
桩间土室内土工实验成果见附件4，可知桩间土取样136件，各土样湿陷系数均不大于0.015，表白经地基解决后，解决深度范畴内地基土湿陷性已消除，桩间土最小挤密系数记录成果见表7。
桩间土最小挤密系数登记表 表7
探井号
最小挤密系数范畴
平均值
探井号
最小挤密系数范畴
平均值
探井号
最小挤密系数范畴
平均值
1#
0.88-0.91
0.89
2#
0.88-0.92
0.90
3#
0.88-0.92
0.90
4#
0.88-0.92
0.90
5#
0.89-0.91
0.89
6#
0.88-0.92
0.89
7#
0.88-0.91
0.89
8#
0.88-0.91
0.89

由表7及附件4可知，8口探井桩间土最小挤密系数介于0.88~0.92之间，均不不大于0.88，满足设计规定。
9.2CFG桩复合地基检测资料分析与评价
9.2.1竖向增强体静载荷实验资料分析与评价
4组竖向增强体静载荷实验编号为DJZ1～DJZ4，实验最大加载量为kN，实验成果列于表9，Q-s、s-lgt、s-lgQ曲线见附件6。
竖向增强体静载实验成果表 表9
荷载
分级
荷载
(kN)
DJZ1沉降量（mm）
DJZ2沉降量（mm）
DJZ3沉降量（mm）
DJZ4沉降量（mm）
本次
合计
本次
合计
本次
合计
本次
合计
1
400
1.33
1.33
1.13
1.13
0.93
0.93
0.98
0.98
2
600
1.48
2.81
1.27
2.40
0.98
1.91
1.24
2.22
3
800
1.92
4.72
1.61
4.01
1.38
3.29
1.72
3.94
4
1000
2.18
6.90
1.88
5.89
1.68
4.97
2.12
6.06
5
1200
2.99
9.89
2.56
8.45
2.13
7.10
2.53
8.59
6
1400
3.40
13.29
2.97
11.42
2.56
9.66
2.69
11.28
7
1600
3.53
16.82
3.36
14.78
2.96
12.62
3.08
14.36
8
1800
3.64
20.46
3.77
18.55
3.41
16.03
3.19
17.55
9

4.18
24.64
4.26
22.81
3.83
19.86
3.35
20.90
由表9可知，4组竖向增强体静载荷实验在终结荷载kN压力作用下最后沉降量介于19.86mm～24.64mm之间，Q～s曲线均为缓变型，依照《建筑地基检测技术规范》JGJ340—（备案号J1998-）第6.4.2条及6.4.3条规定，单桩竖向极限承载力均不不大于kN；由于单桩竖向承载力特性值为单桩竖向极限承载力一半（即1000kN），则各实验点单桩竖向承载力特性值均取为1000kN，故本工程CFG桩单桩竖向承载力特性值可取为1000kN，满足设计规定。
9.2.2 CFG桩复合地基静载荷实验资料分析与评价
4组复合地基静载荷实验编号为Z1～Z4，实验最大加载量为1300kPa，实验成果列于表10，P-s、s-lgt、s-lgP曲线见附件7。
复合地基静载实验成果表 表10
荷载
分级
荷载
(kPa)
Z1沉降量（mm）
Z2沉降量（mm）
Z3沉降量（mm）
Z4沉降量（mm）
本次
合计
本次
合计
本次
合计
本次
合计
1
260
0.85
0.85
0.79
0.79
0.89
0.89
0.81
0.81
2
390
0.94
1.79
0.67
1.46
0.78
1.67
0.67
1.48
3
520
1.07
2.86
0.78
2.24
1.17
2.84
0.98
2.46
4
650
1.26
4.12
0.92
3.16
1.77
4.61
1.35
3.81
5
780
1.65
5.77
1.15
4.31
2.02
6.63
1.58
5.39
6
910
1.95
7.72
1.63
5.94
2.24
8.87
1.81
7.20
7
1040
2.19
9.91
2.00
7.94
2.62
11.49
2.10
9.30
8
1170
2.52
12.43
2.39
10.33
2.59
14.08
2.33
11.63
9
1300
2.93
15.36
2.72
13.05
2.87
16.95
2.58
14.21
由表10可知，4组复合地基静载荷实验在终结荷载1300kPa压力作用下最后沉降量介于13.05mm～16.95mm之间，P～s曲线均为缓变型，依照《建筑地基检测技术规范》JGJ340—（备案号J1998-）第5.4.3条规定，取s/d＝0.010所相应荷载为承载力特性值，同步不应不不大于最大加载值一半（即650kPa），则各实验点复合地基承载力特性值均取为650kPa，故本工程CFG桩复合地基承载力特性值可取为650kPa，满足设计规定。
9.2.3低应变动力检测资料分析与评价
低应变检测成果经整顿后汇总于表11，低应变检测附图见附件8。
低应变检测成果汇总表 表11
序号
测试
桩号
桩长(m)
桩径（m）
波 速
C（m/s）
质量评价
完整性
分 类
1
3
22.00
0.40
3566
桩身完整
Ⅰ类
2
7
22.00
0.40
3548
桩身完整
Ⅰ类
3
15
22.00
0.40
3673
桩身完整
Ⅰ类
4
17
22.00
0.40
4052
桩身完整
Ⅰ类
5
19
22.00
0.40
3943
桩身完整
Ⅰ类
6
32
22.00
0.40
4007
桩身完整
Ⅰ类
7
37
22.00
0.40
4097
桩身完整
Ⅰ类
8
38
22.00
0.40
4022
桩身完整
Ⅰ类
9
50
22.00
0.40
3704
桩身完整
Ⅰ类
10
60
22.00
0.40
4110
桩身完整
Ⅰ类
11
73
22.00
0.40
4059
桩身完整
Ⅰ类
12
82
22.00
0.40
3908
桩身完整
Ⅰ类
13
85
22.00
0.40
3589
桩身完整
Ⅰ类
14
89
22.00
0.40
4167
桩身完整
Ⅰ类
15
92
22.00
0.40
4090
桩身完整
Ⅰ类
16
93
22.00
0.40
4105
桩身完整
Ⅰ类
17
96
22.00
0.40
4007
桩身完整
Ⅰ类
18
101
22.00
0.40
4110
桩身完整
Ⅰ类
19
103
22.00
0.40
3968
桩身完整
Ⅰ类
20
108
22.00
0.40
3908
桩身完整
Ⅰ类
21
110
22.00
0.40
4082
桩身完整
Ⅰ类
22
113
22.00
0.40
3943
桩身完整
Ⅰ类
23
116
22.00
0.40
4112
桩身完整
Ⅰ类
24
139
22.00
0.40
4022
桩身完整
Ⅰ类
25
141
22.00
0.40
3915
桩身完整
Ⅰ类
26
142
22.00
0.40
3929
桩身完整
Ⅰ类
27
144
22.00
0.40
4024
桩身完整
Ⅰ类
28
146
22.00
0.40
4104
桩身完整
Ⅰ类
29
149
22.00
0.40
4007
桩身完整
Ⅰ类
30
161
22.00
0.40
4075
桩身完整
Ⅰ类
31
164
22.00
0.40
3943
桩身完整
Ⅰ类
32
165
22.00
0.40
4052
桩身完整
Ⅰ类
33
169
22.00
0.40
3853
桩身完整
Ⅰ类
34
172
22.00
0.40
4067
桩身完整
Ⅰ类
35
186
22.00
0.40
3950
桩身完整
Ⅰ类
36
190
22.00
0.40
3993
桩身完整
Ⅰ类
37
198
22.00
0.40
3716
桩身完整
Ⅰ类
38
204
22.00
0.40
3980
桩身完整
Ⅰ类
39
206
22.00
0.40
3774
桩身完整
Ⅰ类
序号
测试
桩号
桩长(m)
桩径（m）
波 速
C（m/s）
质量评价
完整性
分 类
40
209
22.00
0.40
3685
桩身完整
Ⅰ类
41
211
22.00
0.40
3716
桩身完整
Ⅰ类
42
214
22.00
0.40
3929
桩身完整
Ⅰ类
43
217
22.00
0.40
4112
桩身完整
Ⅰ类
44
226
22.00
0.40
3767
桩身完整
Ⅰ类
45
229
22.00
0.40
4074
桩身完整
Ⅰ类
46
233
22.00
0.40
3650
