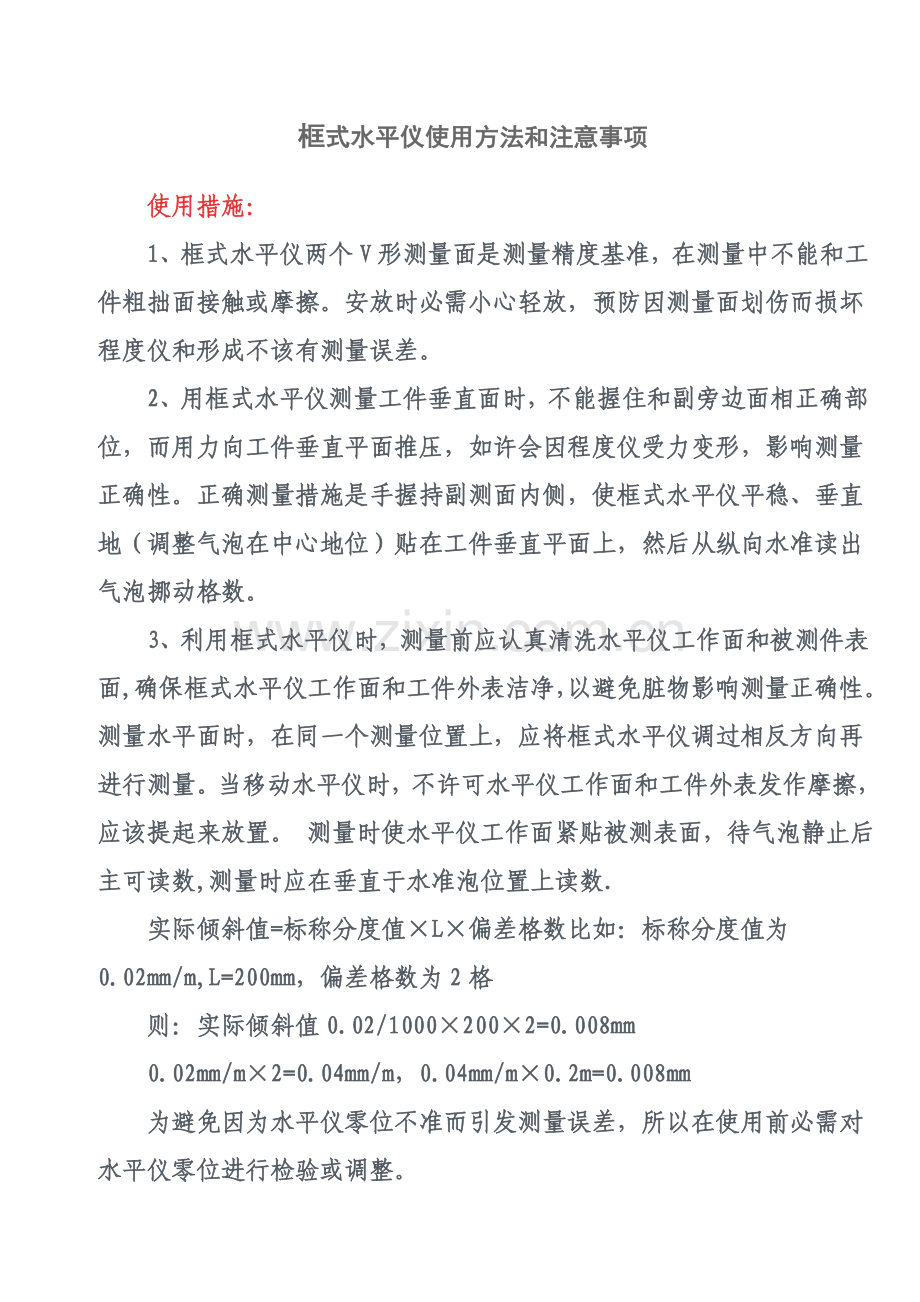

框式水平仪使用方法和注意事项
使用措施：
1、框式水平仪两个V形测量面是测量精度基准，在测量中不能和工件粗拙面接触或摩擦。安放时必需小心轻放，预防因测量面划伤而损坏程度仪和形成不该有测量误差。
2、用框式水平仪测量工件垂直面时，不能握住和副旁边面相正确部位，而用力向工件垂直平面推压，如许会因程度仪受力变形，影响测量正确性。正确测量措施是手握持副测面内侧，使框式水平仪平稳、垂直地（调整气泡在中心地位）贴在工件垂直平面上，然后从纵向水准读出气泡挪动格数。
3、利用框式水平仪时，测量前应认真清洗水平仪工作面和被测件表面,确保框式水平仪工作面和工件外表洁净，以避免脏物影响测量正确性。测量水平面时，在同一个测量位置上，应将框式水平仪调过相反方向再进行测量。当移动水平仪时，不许可水平仪工作面和工件外表发作摩擦，应该提起来放置。 测量时使水平仪工作面紧贴被测表面，待气泡静止后主可读数,测量时应在垂直于水准泡位置上读数.
实际倾斜值=标称分度值×L×偏差格数比如：标称分度值为0.02mm/m,L=200mm，偏差格数为2格
则：实际倾斜值0.02/1000×200×2=0.008mm
0.02mm/m×2=0.04mm/m，0.04mm/m×0.2m=0.008mm
为避免因为水平仪零位不准而引发测量误差，所以在使用前必需对水平仪零位进行检验或调整。

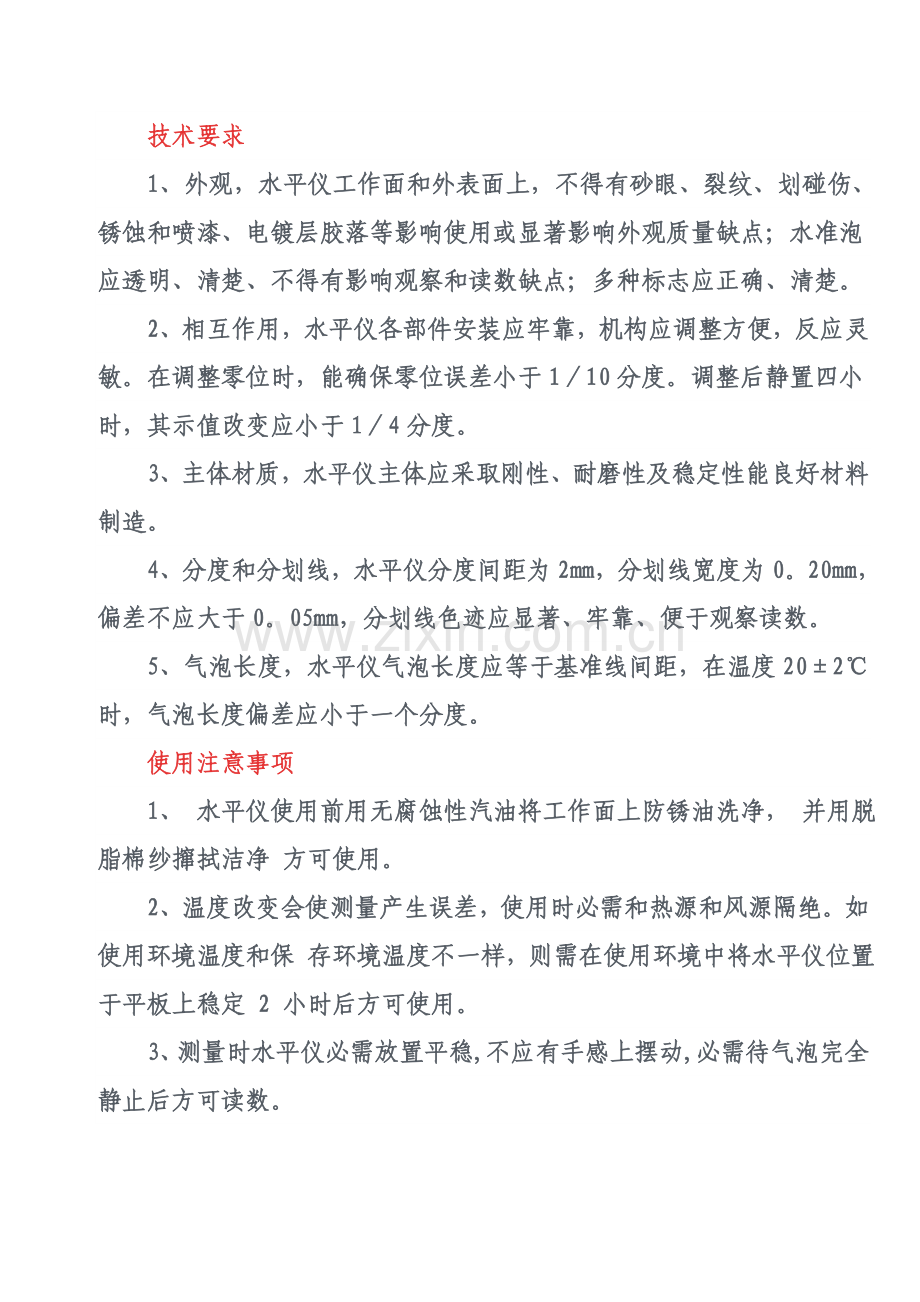

技术要求
1、外观，水平仪工作面和外表面上，不得有砂眼、裂纹、划碰伤、锈蚀和喷漆、电镀层胶落等影响使用或显著影响外观质量缺点；水准泡应透明、清楚、不得有影响观察和读数缺点；多种标志应正确、清楚。
2、相互作用，水平仪各部件安装应牢靠，机构应调整方便，反应灵敏。在调整零位时，能确保零位误差小于1／10分度。调整后静置四小时，其示值改变应小于1／4分度。
3、主体材质，水平仪主体应采取刚性、耐磨性及稳定性能良好材料制造。
4、分度和分划线，水平仪分度间距为2mm，分划线宽度为0。20mm，偏差不应大于0。05mm，分划线色迹应显著、牢靠、便于观察读数。
5、气泡长度，水平仪气泡长度应等于基准线间距，在温度20±2℃时，气泡长度偏差应小于一个分度。
使用注意事项
1、 水平仪使用前用无腐蚀性汽油将工作面上防锈油洗净， 并用脱脂棉纱撺拭洁净 方可使用。
2、温度改变会使测量产生误差，使用时必需和热源和风源隔绝。如使用环境温度和保 存环境温度不一样，则需在使用环境中将水平仪位置于平板上稳定 2 小时后方可使用。
3、测量时水平仪必需放置平稳,不应有手感上摆动,必需待气泡完全静止后方可读数。
4、水平仪使用完成，必需将工作面擦试洁净，并涂以无水，无酸防锈油，覆盖防潮 纸装入盒中置于清洁干燥处保管。
读数方法
1、直接读数法：以气泡两端长刻线作为零线，气泡相对零线移动格数作为读数，这种读数方法最为常见。
2、平均读数法：因为环境温度改变较大，使气泡变长或缩短，引发读数误差而影响测量正确性，可采取平均读数法，以消除读数误差。平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端点止，然后取这两个读数平均值作为这次测量读数值。
即倾斜值δ=δ1+δ2(其中气泡向同侧移动为正,反侧移动为负),气泡向高方向移动.
   ①水平仪是否合格，零位是否正确。
    水平仪零位是指当水平仪下工作面处于水平状态时，气泡居中间位置，即处于零位线(中间两条基准线)对称位置。所谓对称位置为气泡两端和两基准线间距相等。所以，零位满足:
    a.被测面处于水平位置，即自然水平面;
    b.水准泡轴线和水平仪底面平行，即水平仪底面处于水平位置;
    c.气泡两端刚好和两长刻线(基准线)相切(图7-55)。
②水准器是水平仪关键件，应该注意轻拿轻放水平仪，预防碰撞。
    ③工作场地要防振，测量装置要稳定。
    ⑤温度要恒定。尽可能避免温度改变影响。

合像水平仪使用方法
合像水平仪工作原理: 合象水平仪是利用棱镜将水准器中气汽象符合放大，来提升读数正确度，利用杠杆、微动螺杆这一套传动机构来提升读数灵敏度。所以被测量件倾斜0.01毫米/米时，就可正确在合象仪中读出。(在合象水平仪中水准器关键是起指零作用。)
3、仪器结构
合像水平仪是由水准泡、棱镜、目镜、精密螺杆、螺母、刻度盘、
刻度板及含有平面、V型工作面底座外壳组成。
4、使用方法
4.1 、测量时将水平仪平稳放置在被测件表面上（二者均需擦拭洁净）待气泡影像完全符合后，可进行读数。读数时毫米值从刻度板读得，忽米值从刻度盘读得，两部分之和为读数。
读数正负由圆刻度盘旋向决定（“＋”“－”号标识在刻度盘 上方）。
例1：在测量水平位置时，当横刻度游标位置在5—6mm之间，圆刻度盘刻线对准7，（零位位置是在5mm处）7忽米值是在“＋”方向旋转所得，即被测工件是在旋钮端水平位置高0.07mm/m.
例2 在测量平板或机床导轨平面度时，当第一次测量后得到数值
a1,第二次测量值为a2，她们测量结果是a1和a2之差绝对值
N（以忽米为单位刻度值）。
水平仪所标示示值是一米为基准长倾斜值。
如需要测量长度为L实际倾斜值能够经过下式进行计算：
实际倾斜值=刻度示值×L×刻度值（绝对值）
例：刻度示值为0.01mm/m L=166mm 读数值为7，则实际倾斜值
= 0.01/1000 ×166×7=0.01162
4.2、当需要认定第二次测量和始点位置高低方向时，当方向“＋”向旋转得到a2，则说明旋钮方向高N格，反之则旋钮方向低N格。
4.3、在检定或使用中如发觉水平仪示值超差而且成线性改变
时则应该重新调整杠杆比。如发觉水平仪零位超差，则应重新调整刻度盘或水准座支撑螺钉，此两项工作应由计量部门进行。
5、注意事项
5.1、水平仪使用前用无腐蚀汽油将工作面上防锈油洗净，并用
脱脂棉纱擦拭洁净方可使用。
5.2、温度改变会使测量产生和保留环境温度不一样，则需要在使用
环境中将水平仪置于平板上稳定2小时后方可使用。
5.3、测量时必需待气泡影像符合并静止后方可读数。
5.4、水平仪使用完成，必需将工作面擦拭洁净，并涂以无水、无
酸防锈油，覆盖防潮纸装入盒中，置于清洁干燥处保管。
5.5、合像水平仪调整请勿超出刻度板量程范围，以免损坏水平仪！

水准器安装在杠杆架底板上它水平位置用微分盘旋钮经过测微螺杆和杠杆系统进行调整。水准器内气泡圆弧分别用三个不一样方向位置棱镜反射至观察窗分成两个半像利用光学原理把气泡像复合放大(放大5倍)提升读数精度,并经过杠杆机构提升读数灵敏度和增大测量范围。
当水平仪处于水平位置时气泡A和B重合见图7-10c。当水平仪倾斜时气泡A和B不重合见图7-10d。
测微螺杆螺距P=0.5mm微分盘刻线分为100等分。微分盘转过一格,测微螺杆上螺母轴向移动0.005mm。
1 使用方法
将水平仪放在工件被测表面上眼睛看窗口1,手转动微分盘直至两个半气泡重合时进行读数。读数时,从窗口4读出毫米数,从微分盘上读出刻度数。
例分度值为0.01mm/1000mm光学合像水平仪微分盘上每一格刻度表示在1m长度上两端高度差为0.01mm。测量时假如从窗口读出数值为1mm微分盘上刻度数为16这次测量读数就是1.16mm即被测工件表面倾斜度在1m长度上高度差为1.16mm。
假如工件长度小于或大于1m时可按正百分比方法计算:1m长度上高度差×工件长度。
2 使用特点
1) 测量工件被测表面误差大或倾斜程度大时,使用框式水平仪气泡就会移至极限位置而无法测量光学合像水平仪就设有这一弊病。
2) 环境温度改变对测量精度有较大影响所以使用时应尽可能避免工件和水平仪受热。
